【DIY】請教水電專家 軌道燈 筒燈 吊扇 三開關拉線無天花板配置

calculus912 wrote:
小弟預售屋未來想自行diy做個輕工業風格的天花板，因當時未考量到天花板要三組開關

(建商只配置單開天花板留一個出線孔)，故上來請教水電專家及01的偉大軍師們:

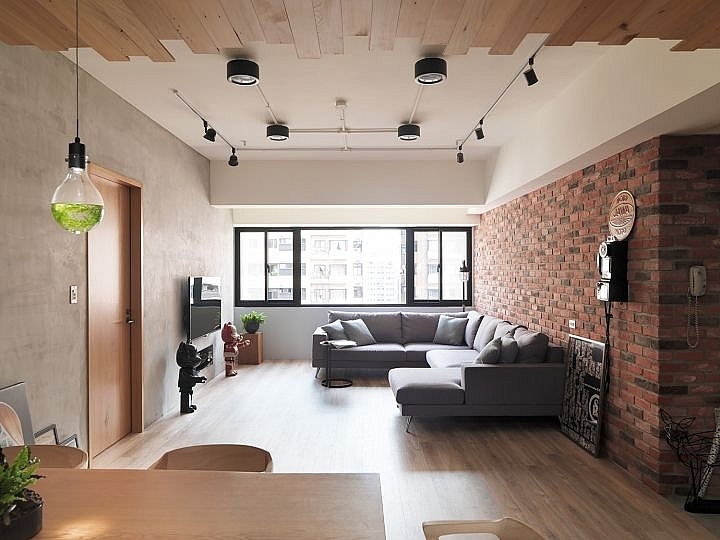

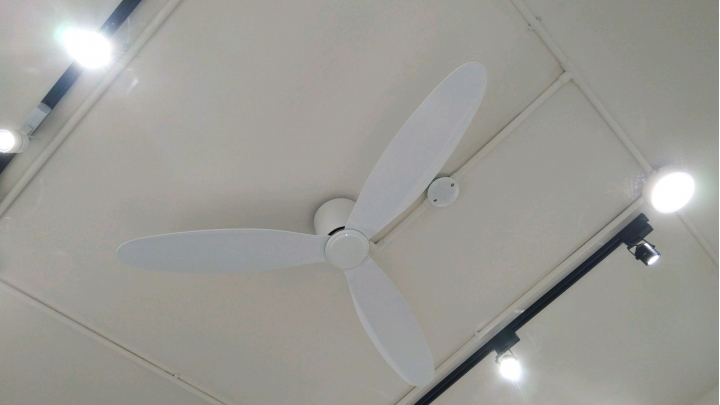

首先我想要的風格類似這樣

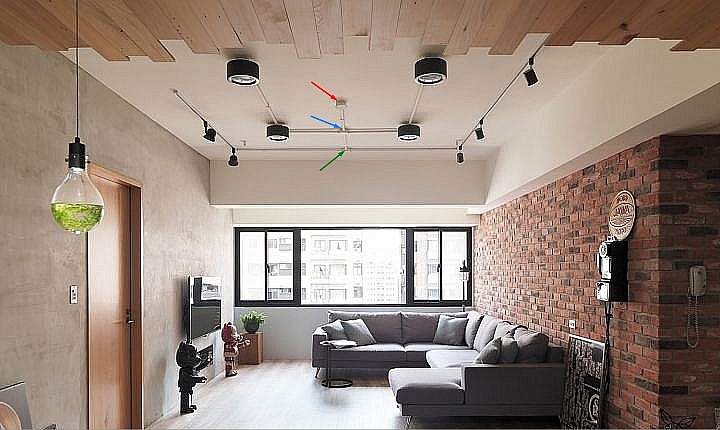

只是多了中間出線孔正中配置吊扇的設計，我想請教的是

1.這樣的燈具配置客廳是否會太暗，估計客廳大小約五、六坪，全室內約才21坪左右，燈具會影響到吊扇光影嗎?筒燈想找擴散型的

2.天花板PVC噴白明管我想自己改用4分的emt管來配，買C夾、切管器、八角接線盒、大月彎管來轉角、及接線盒跟主管連接的短管(不知道名稱)

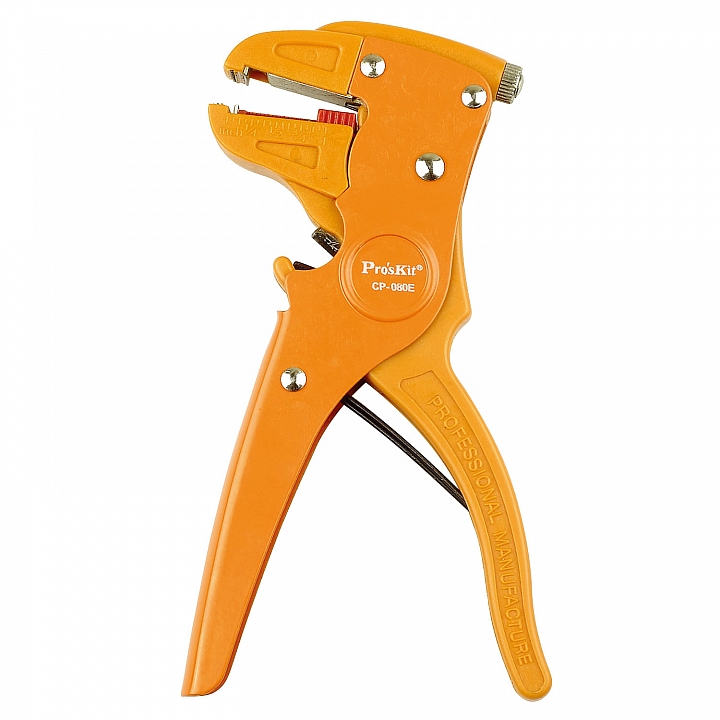

3.需要準備的器材，七呎鋁梯、雷射水平儀(可借到)、控制線(需買三色嗎?)、國際牌(星光版三開關面板1個)、水泥電鑽(借的到)、電火布、三公尺的軌道*2 跟燈具、老虎鉗(當撥線鉗)、拉線器(穿線器) 還需要準備什麼嗎?

4.拉線要怎麼知道他原先開關埋管跑的位置，若是在沙發背牆上是不是，可以揣測只要沿著開關往上走轉一個轉角就可到出線孔(較好拉吧)

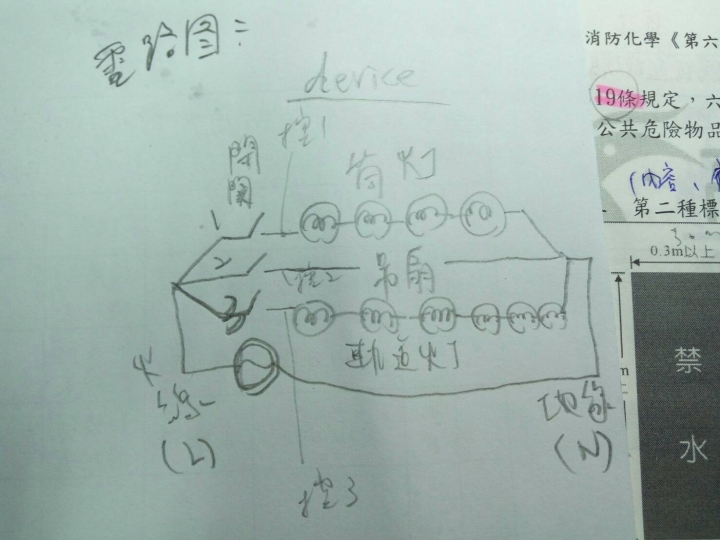

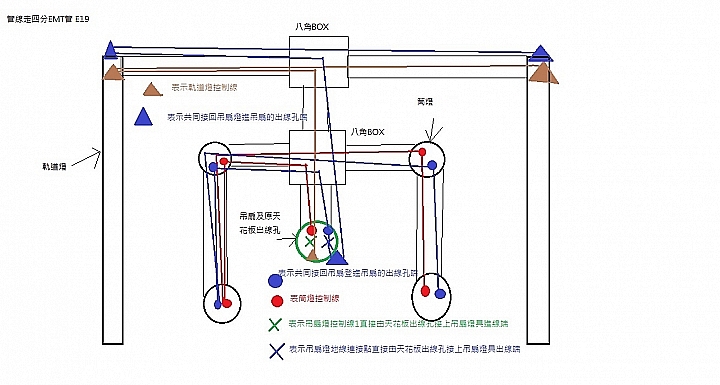

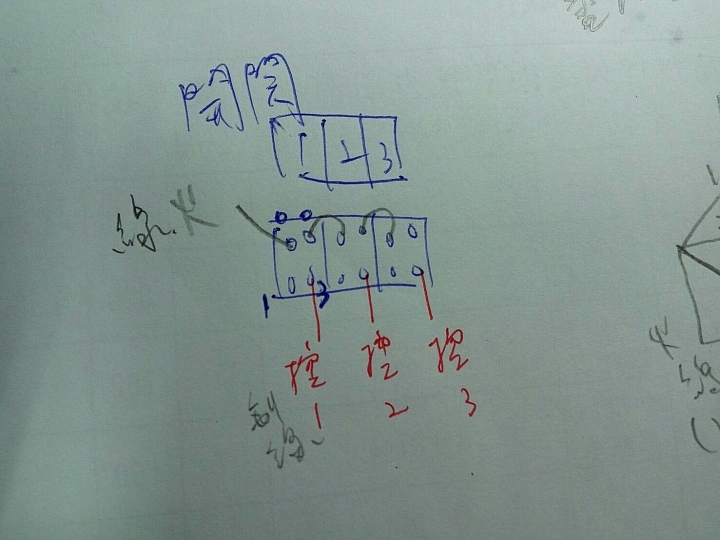

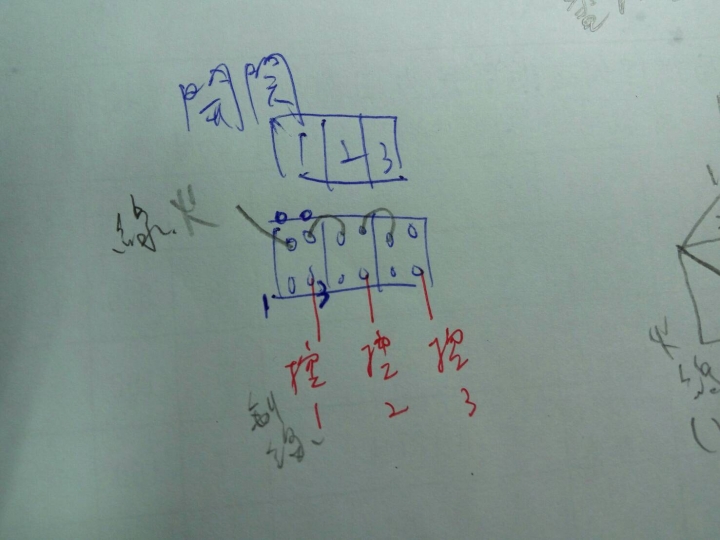

4.以下我自己畫的構想簡圖，請問是否配法有錯? (我知道安裝前要先關電箱總電源才安全)

5.有沒有其他建議疏漏之處，純粹還在構想階段

calculus912 wrote:
對齁....好像畫錯...(恕刪)

ismydear wrote:

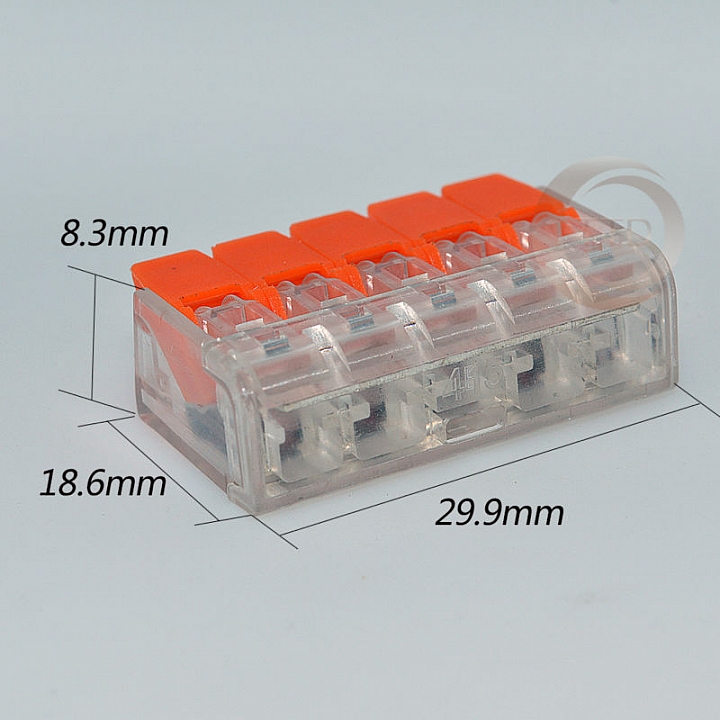

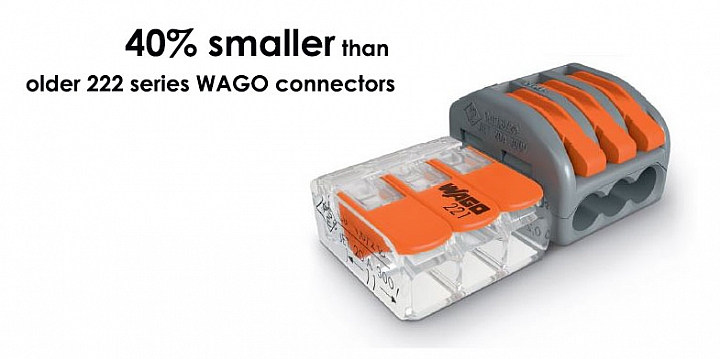

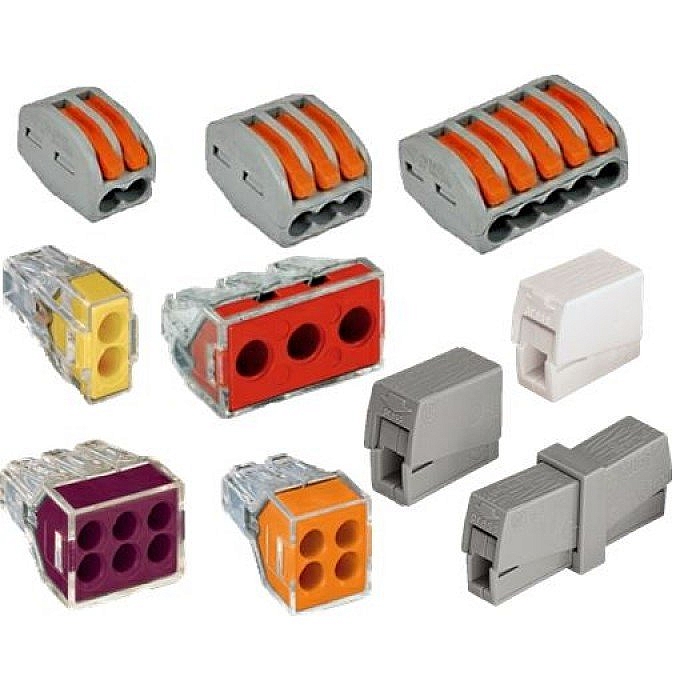

wago出很久了國...(恕刪)

煙雲煙 wrote:
1：客廳剩餘的兩面牆...(恕刪)

calculus912 wrote:


假設牆壁的開關若

先不要考慮吊扇的開關 也就是改成兩開關就好

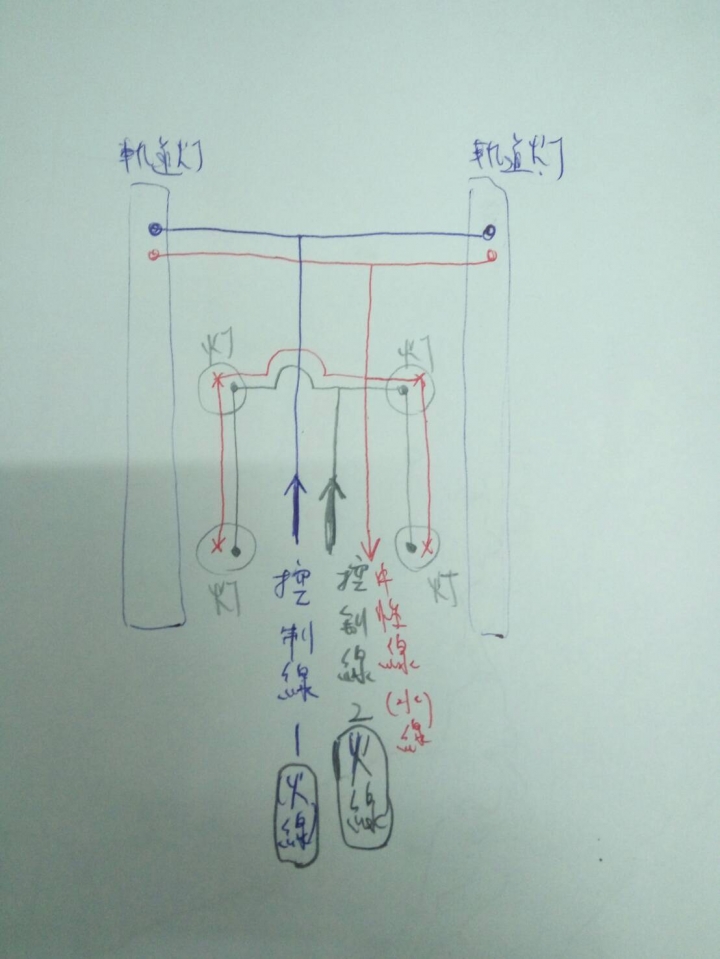

煙雲煙大大那實際上的配線若要並聯這樣畫對嗎? 想再請教一下

這兩種哪種比較正確啊?還是都錯誤

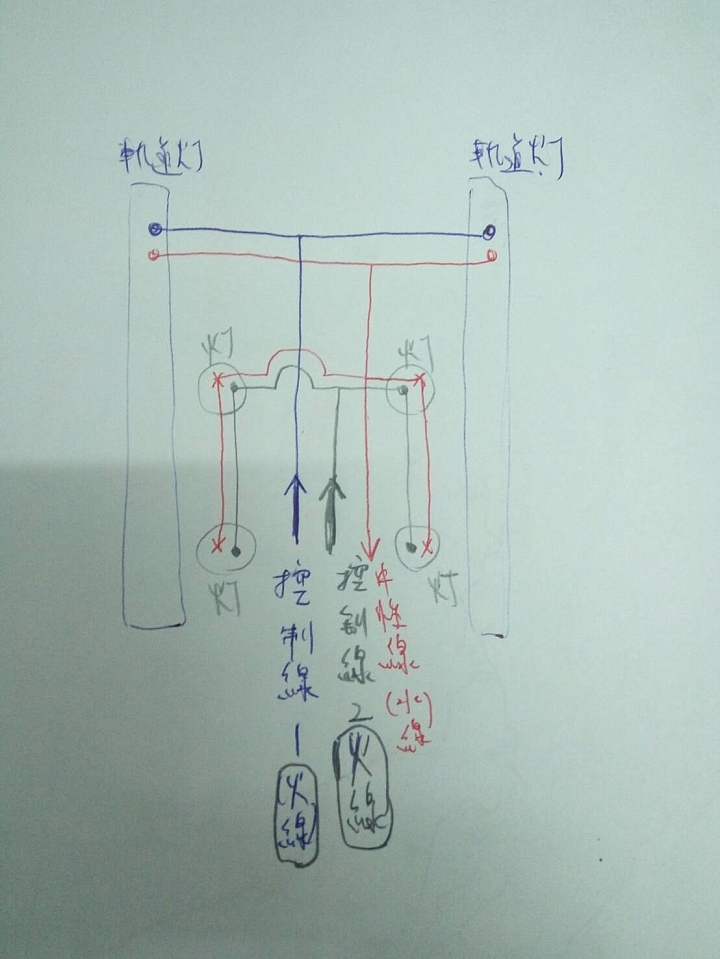

圖(一)

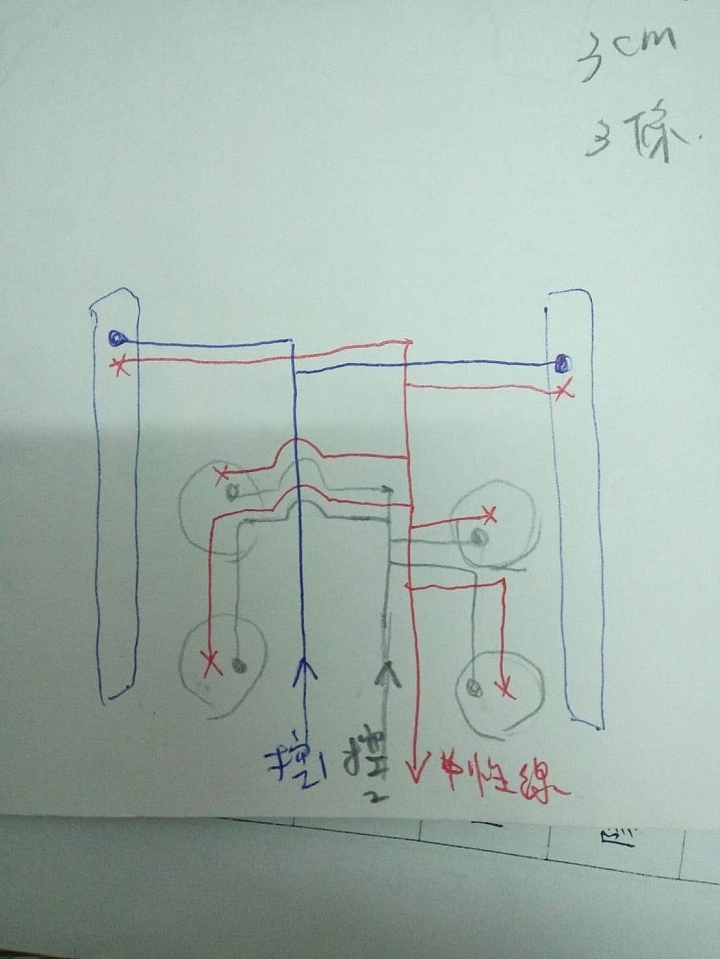

圖(二)
