成屋設計/裝潢的網路配置(分享)

現在常常成屋就已經有了基本的有線網路，裝潢/設計時經常只是想好網路點應該在哪兒，等實際上搬進去，可能才會發覺配置的部份跟需求不同，特別是現在住家常常會有MOD的需求，加上電視盒，有些人還會自己放一個NAS當多媒體伺服器，那麼最少要怎麼規劃比較好？以下是在網路配置那一區，拋磚引玉後，一些高手教導的部份，特別寫出來與大家分享。

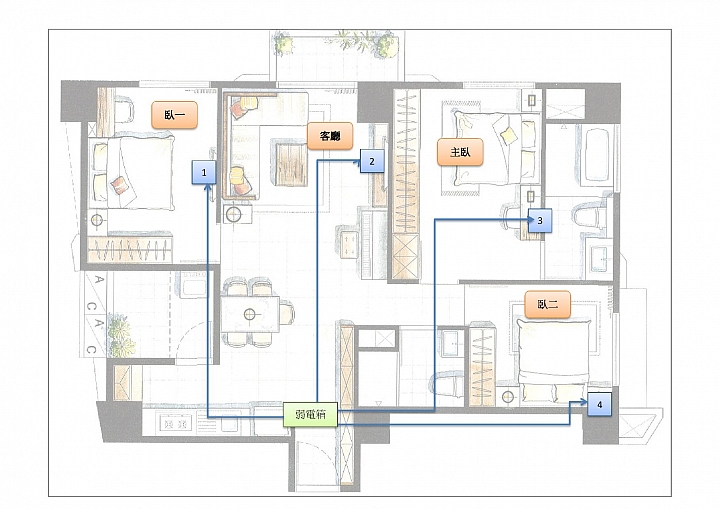

此為常見三房兩廳的格局



裡面的配置大概會是這樣，通常弱電箱會在一進門口處，裡面會有一個switch，線路應該是採取Cat5e。



此為建議的方式

需進行的工程：
1. 將弱電箱 —— 客廳電視牆的網路線抽換，由1條變成2條，至少一條Cat.6(紅色表示)
2. 如果原來的線不是Cat.6，那弱電箱到房間(PC)的網路線，也可以抽換成Cat.6(紅色表示)
需購置的機器：
1. AProuter：有IPTV功能，且LAN是100/1000的
2. Switch：5port就夠，速度是100/1000

說明及設定如下：
1. ATU-R的Lan1，接AProuter的WAN
2. 由AProuter撥接PPoE，而且設DHCP
3. AProuter的Lan1，接MOD1，設定IPTV
4. AProuter的Lan2，接TVbox
5. AProuter的Lan3，接NAS
6. ATU-R的Lan2，接MOD2
這樣子，在房子中的手機、平板等，可以透過wifi，存取NAS裡面的資料；而PC1、PC2等，也可以存取NAS裡面的資料，且區網內部可以走giga。

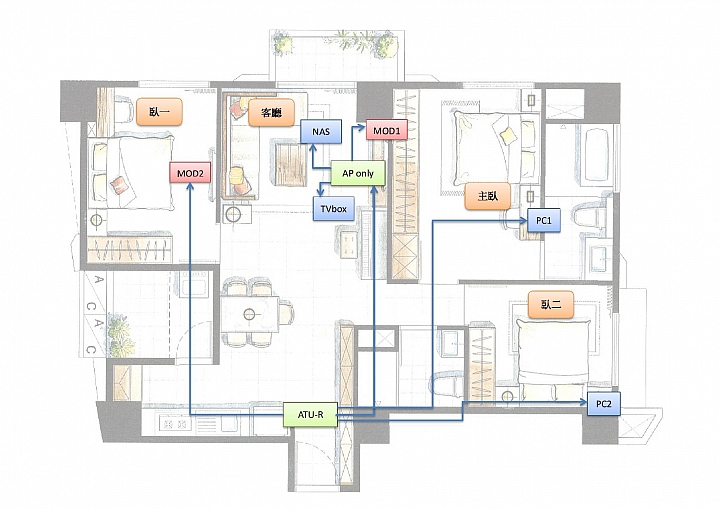

如果線都不能抽換了，那麼，有高手表示方式也可以。(可行性我無法確認與保證)

需購置的機器：AProuter：有IPTV功能
說明及設定如下：
1. ATU-R設定硬撥接PPoE，而且設DHCP
2. ATU-R的Lan1接AP的Lan1，關閉AP的DHCP功能
3. AP的Lan2，接MOD1，設定IPTV
4. AP的Lan3，接TVbox
5. AP的Lan4，接NAS
6. ATU-R的Lan2接MOD2
7. ATU-R的Lan3接PC1
8. ATU-R的Lan4接PC2
缺點：這樣子內網最快只有100m的速度，無法上Giga
