H型鋼鋁採光罩工程進度微開箱

新居已經6年多了,隔壁鄰居大多在入就已經一起裝上不鏽鋼採光罩,只有我們遲遲未安裝,未安裝的原因有二
1.裝了我永遠不知道建商的頂樓防水好不好
2.我不太喜歡不鏽鋼採光罩的樣式

後來證實了我當時的顧慮
1.幾年後,果然建商防水沒有很好,所以做過打針
2.方管不鏽鋼骨架剛型結構,果然中間會下陷,上面還只是PC板



原本就鎖定H型鋼鋁,終於在今年幾個強颱及因緣下,接洽這廠商

目前還未完工,會持續更新

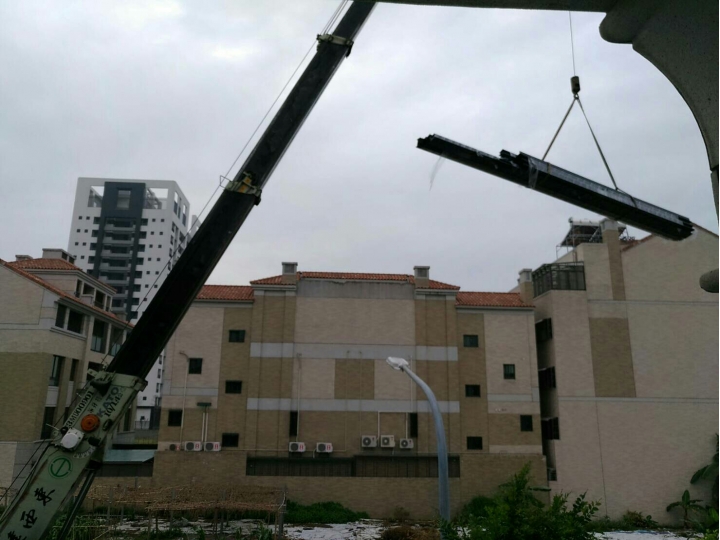

一早廠商就請吊車將料吊上來了

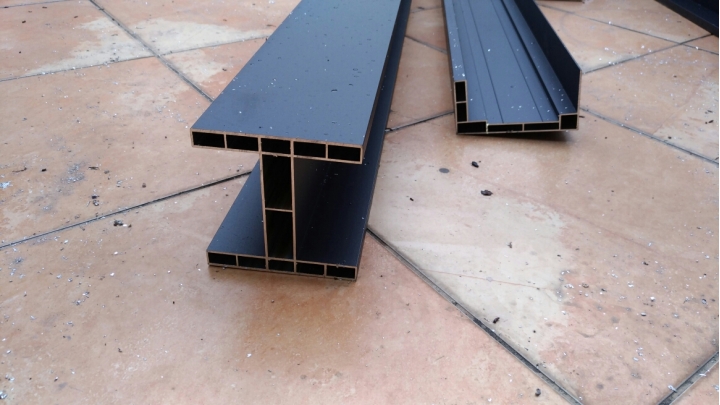

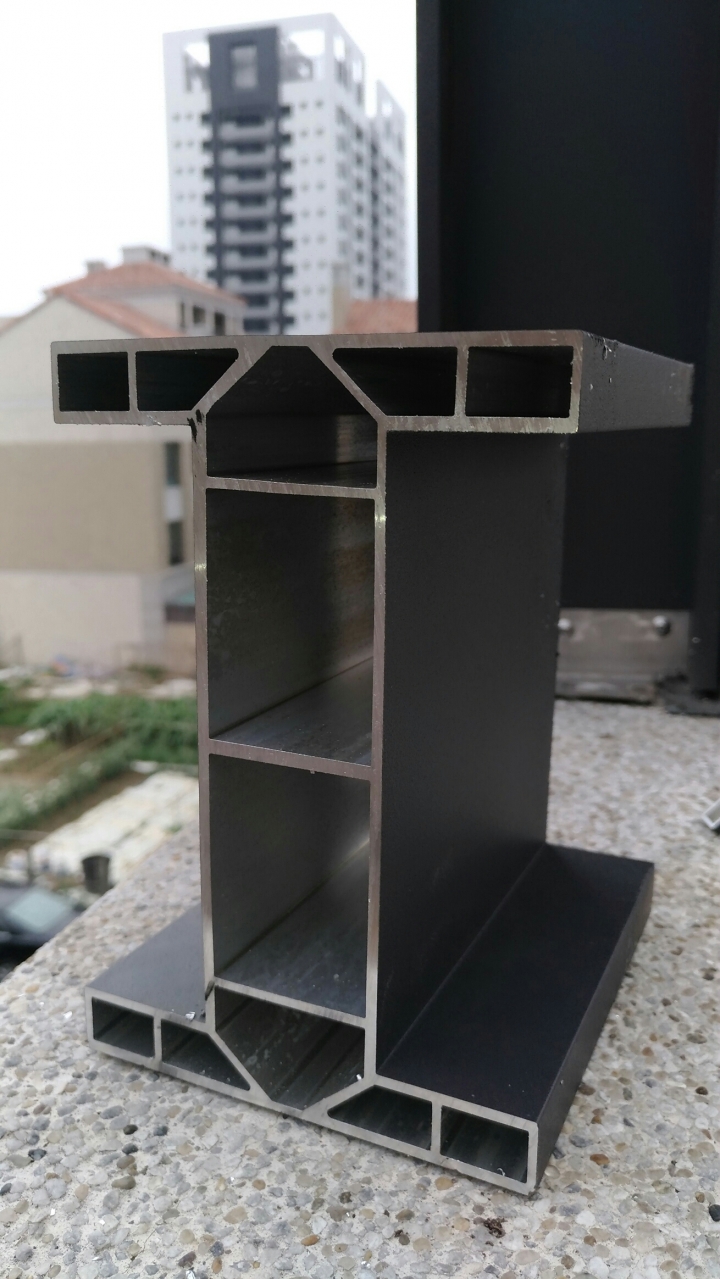

12孔H型鋼鋁無誤


料很多很長,雖然我施作坪數只有6坪多

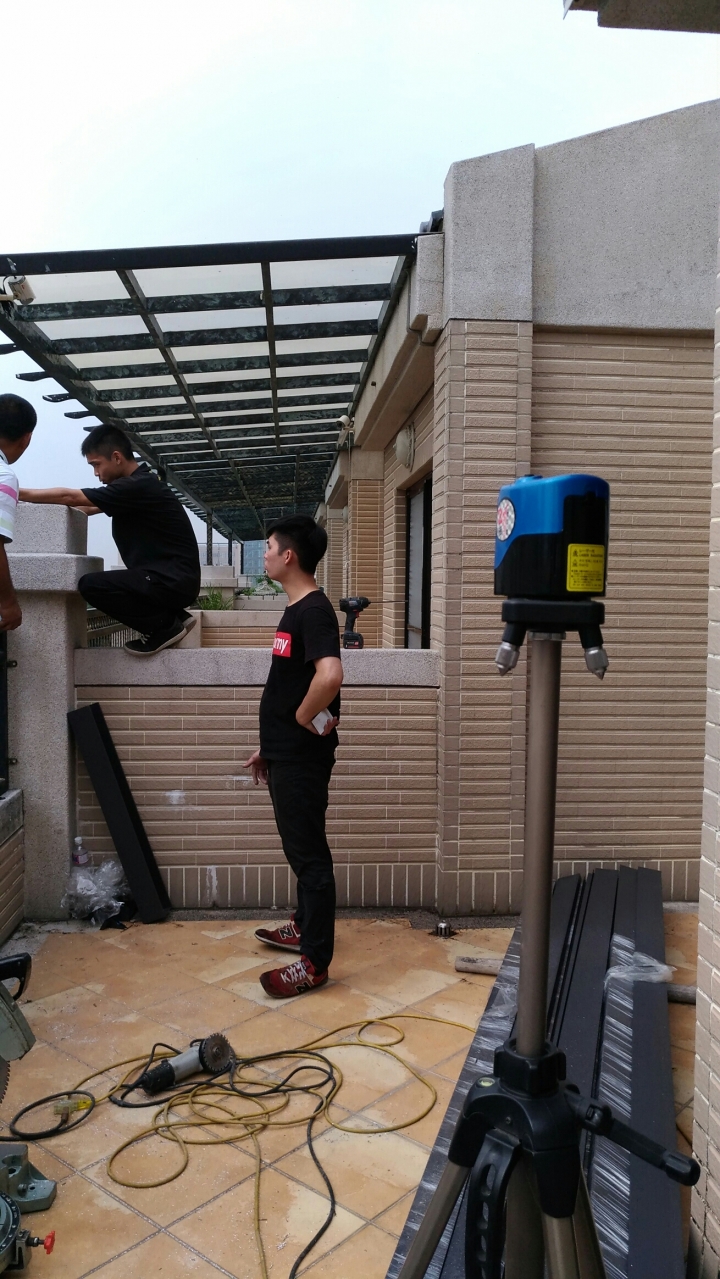

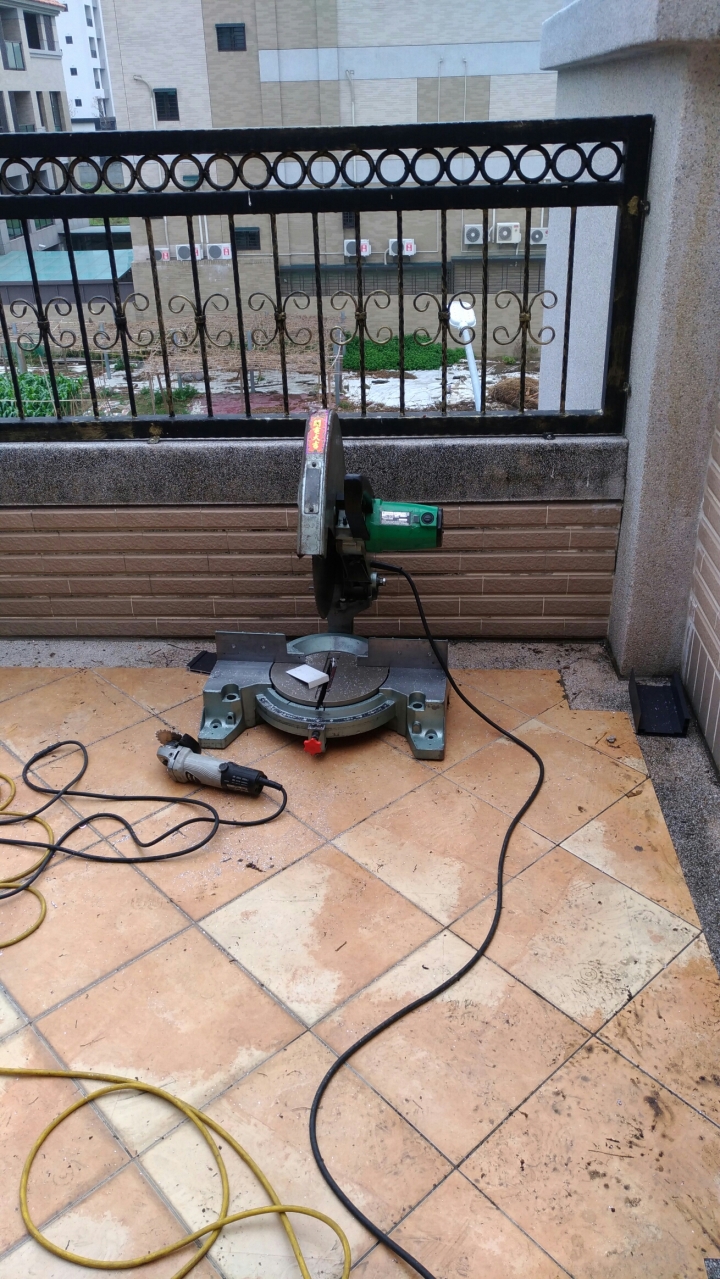

老闆是現場裁切尺寸

對稱高度位置


超過6米多一體成型的主幹


這主幹有來頭,12孔加強版,老闆說廠商那剛上市不久

這裡有個小插曲,原本因為面寬太寬,老闆在規劃時,因為沒有那麼長的料,也怕一般H鋁鋼過長支撐不住,所以本來打算用混搭,用一個不鏽鋼搭正面的拱門,上面才是不H鋼鋁,後來料商那有這新商品,了解後覺得可性,所以全改用H鋼鋁


上主幹


特寫來一張

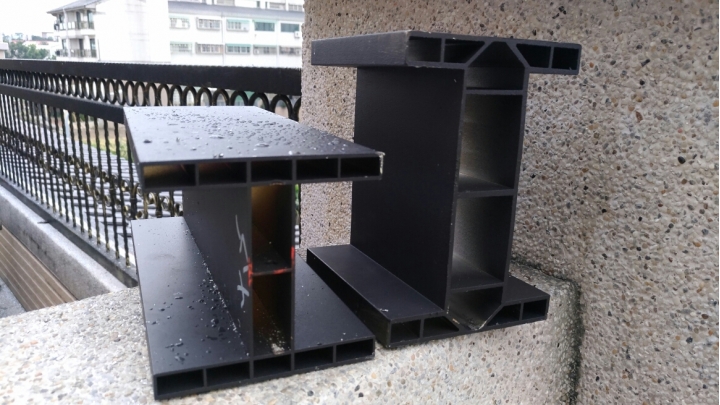

比較一下差異


傳統疊疊樂來一下

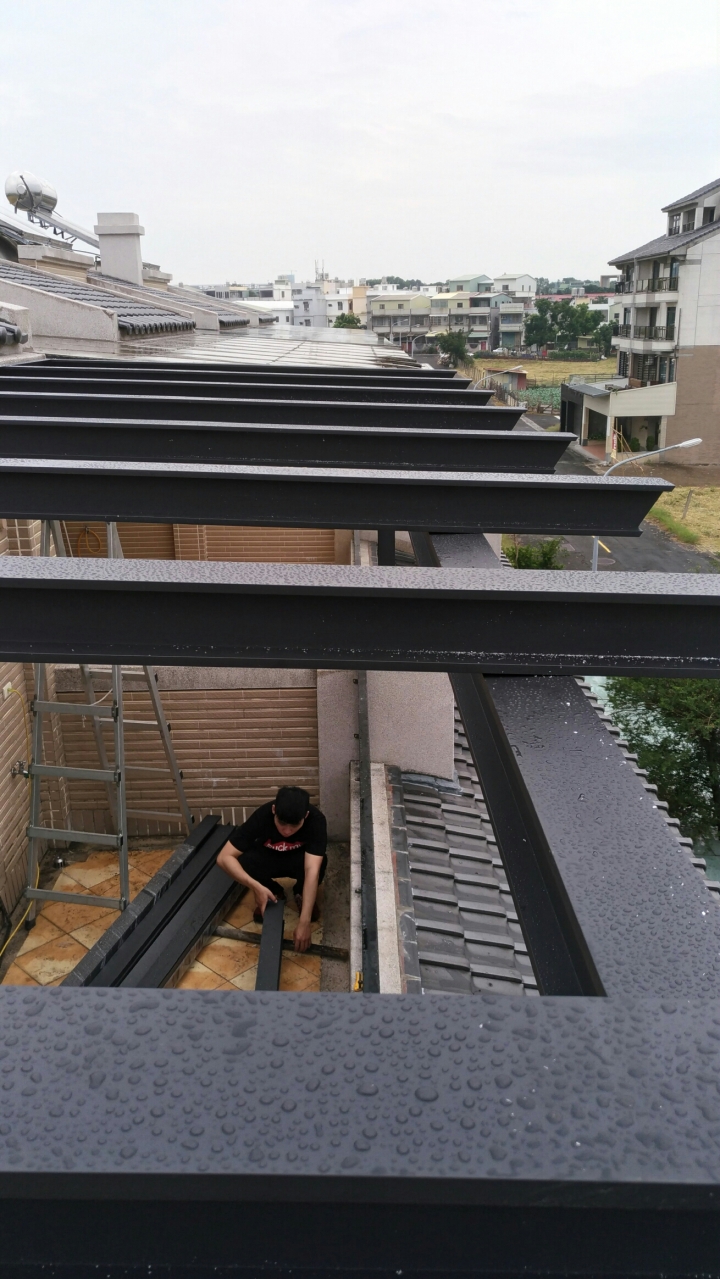

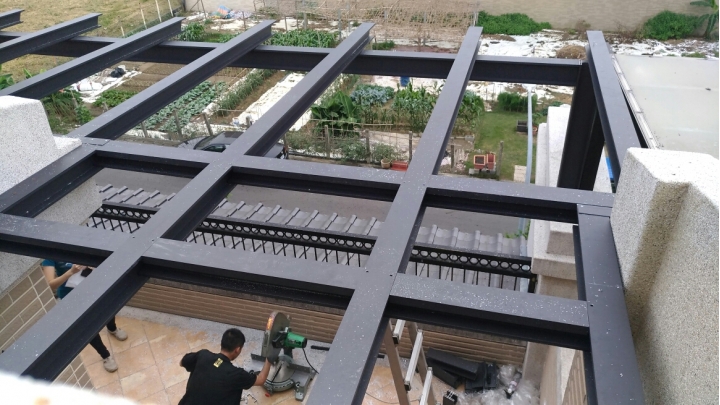

直幹部分完成

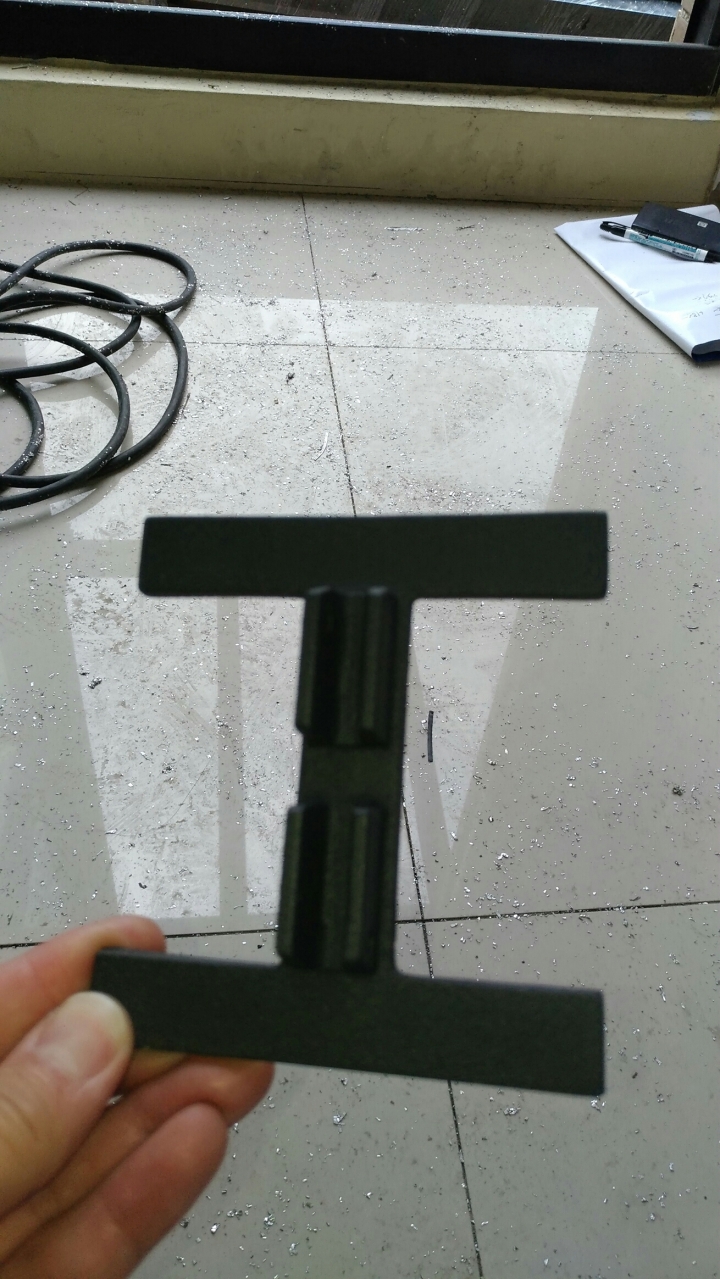

孔蓋


橫桿H鋼鋁蓋上上蓋

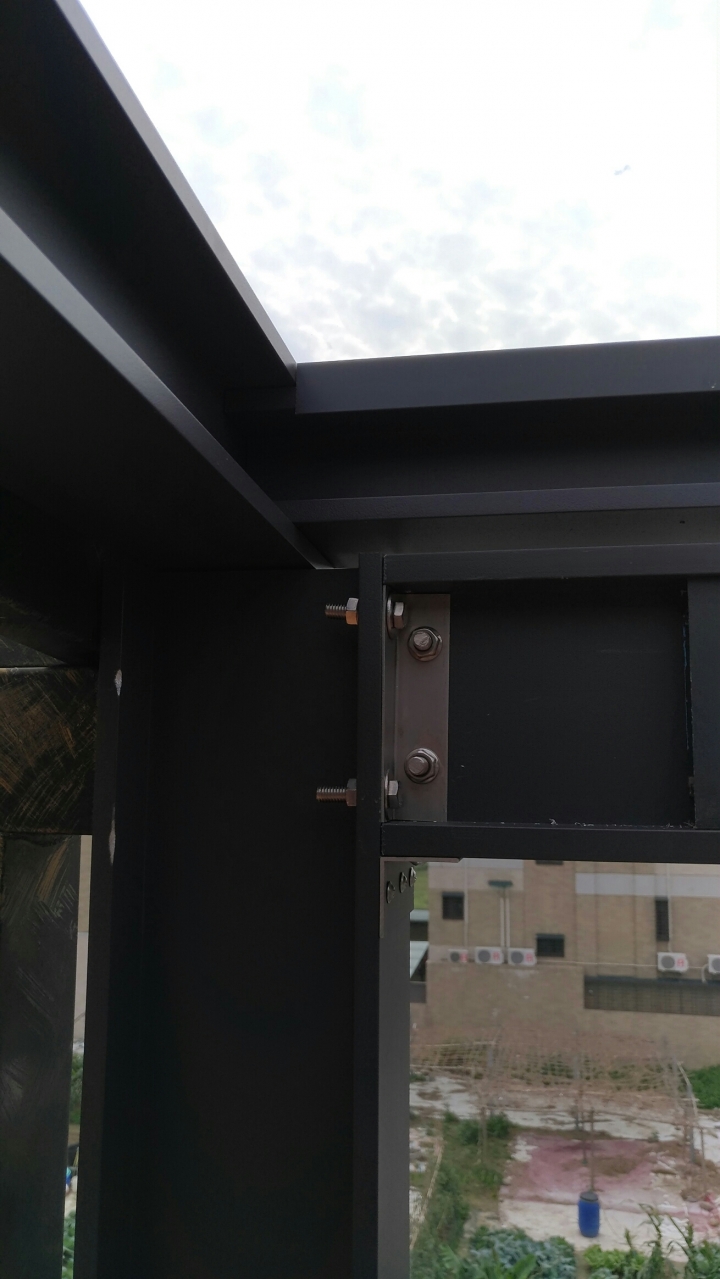

老闆聽了建議,所以用3分公母螺絲固定主幹

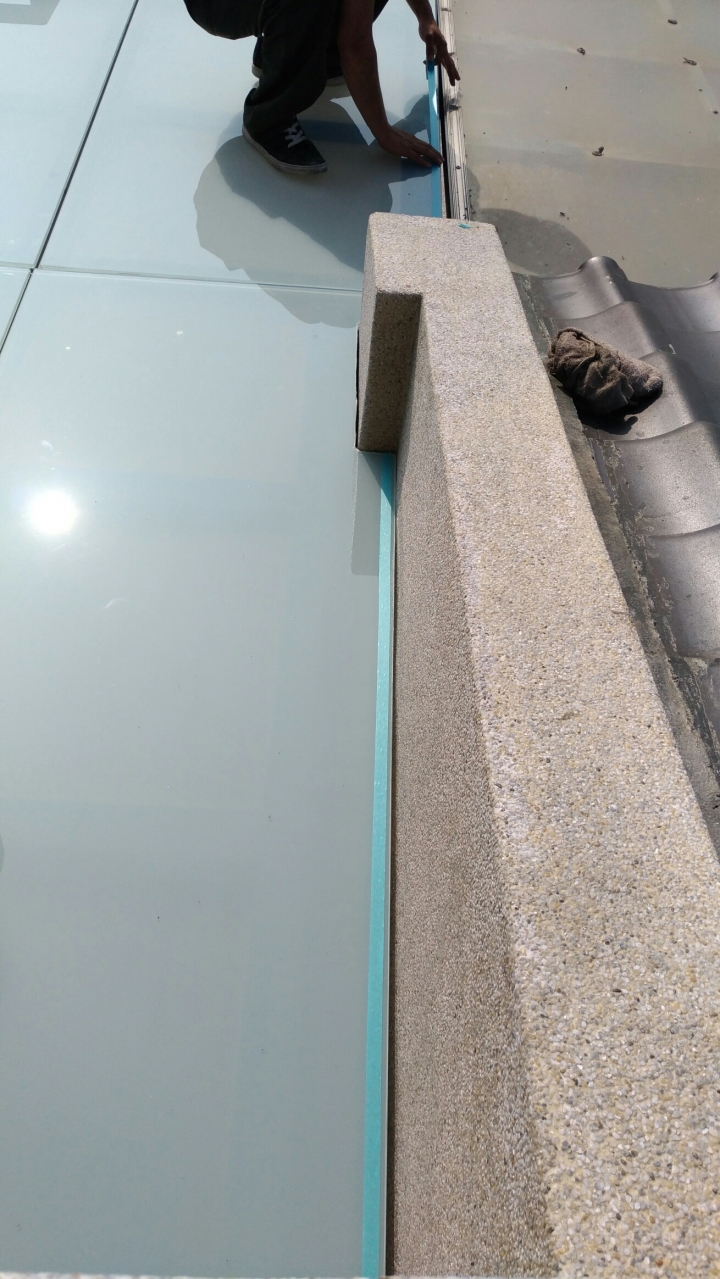

上速利康前,先在玻璃邊貼滿紙膠帶


所有玻璃邊都要貼

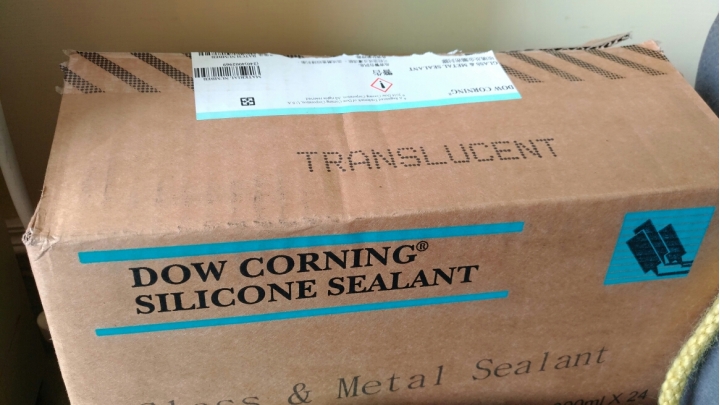

速利康的牌子,道康寧

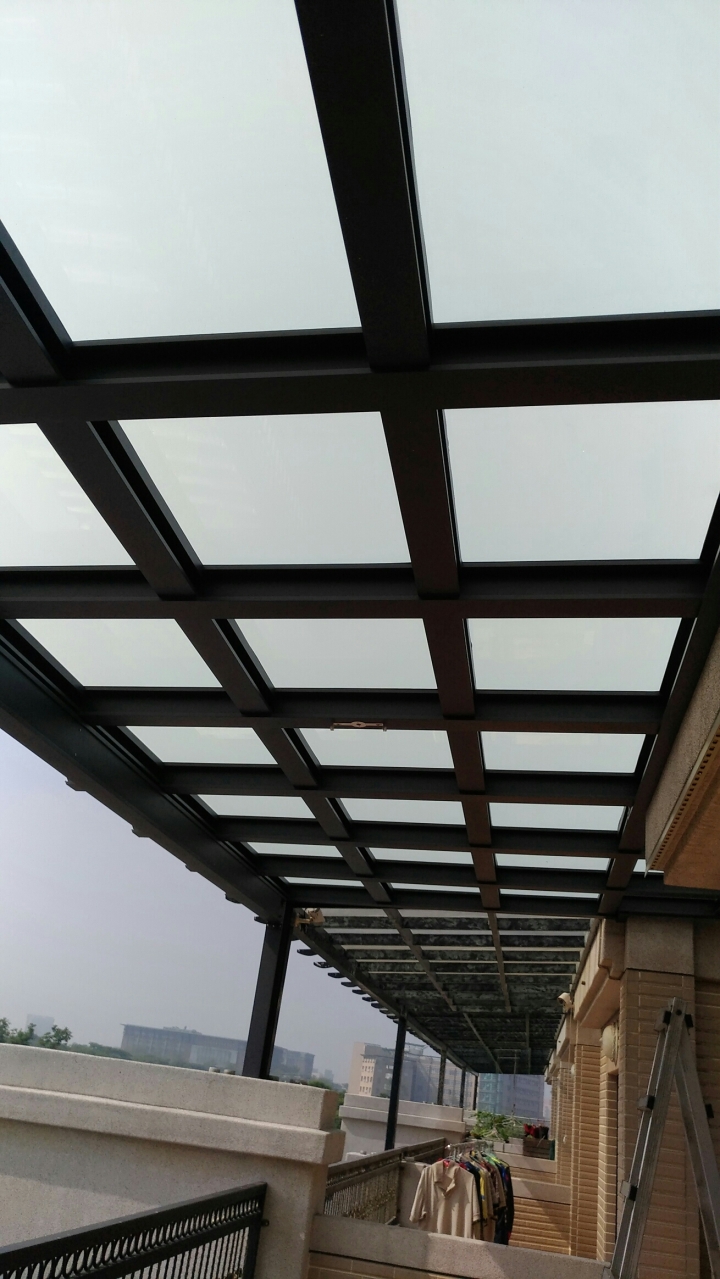

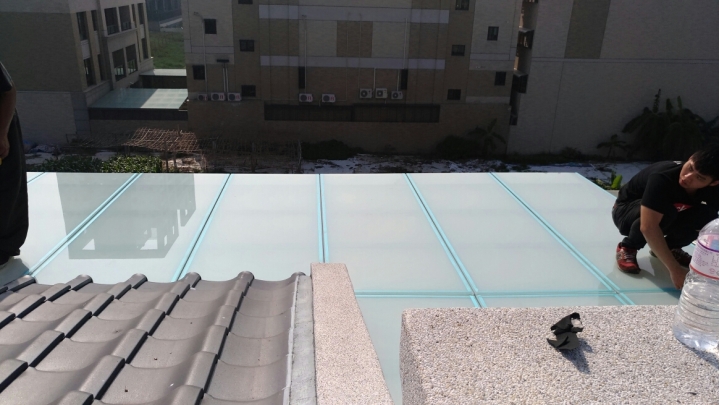

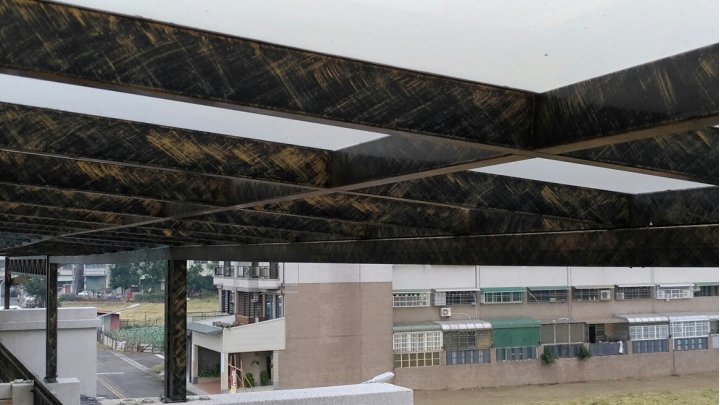

快完工了
2016-11-22 15:32 發佈
現在鋁材料號越來越多也越來越好了。式樣多,堅固耐用不輸鋼材了。

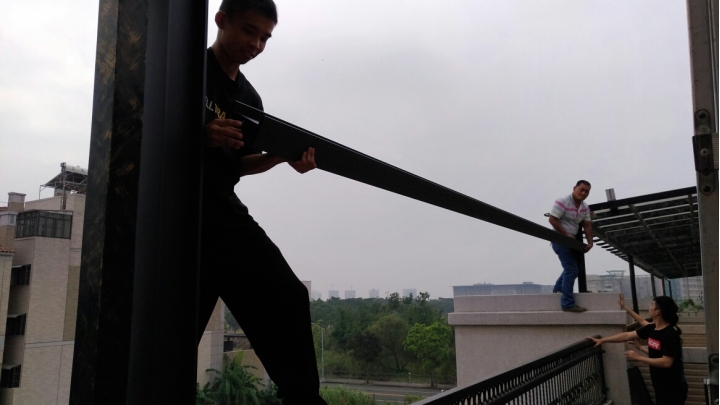

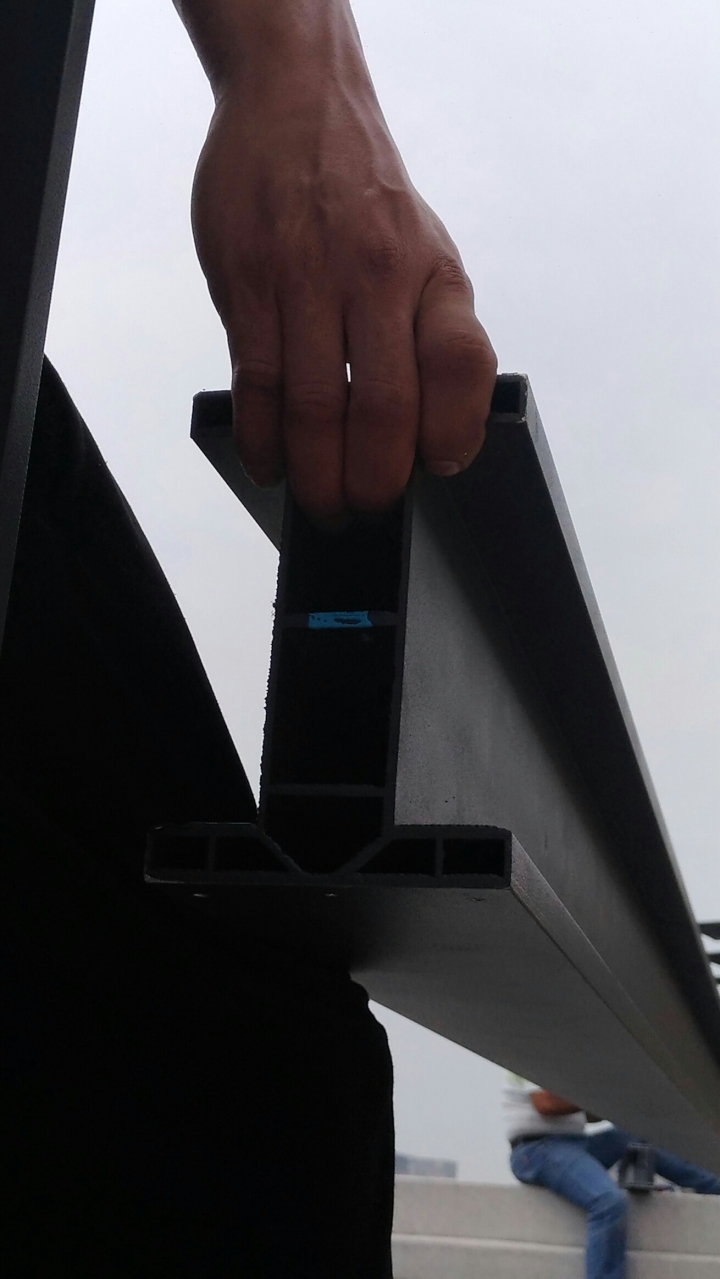

拿著6米多一體成型的主幹這樣走
看起來有點怵目驚心
RMAN wrote:
(手機版持續更新中...(恕刪)

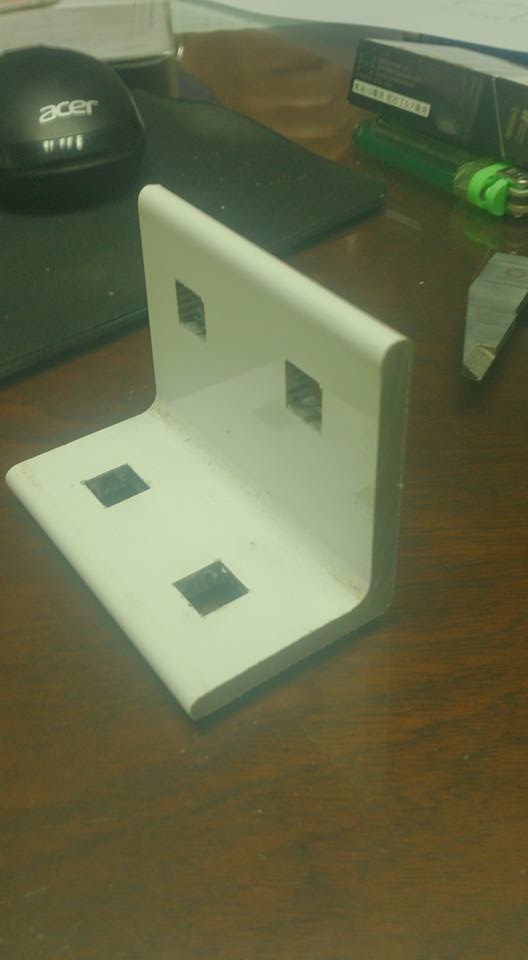

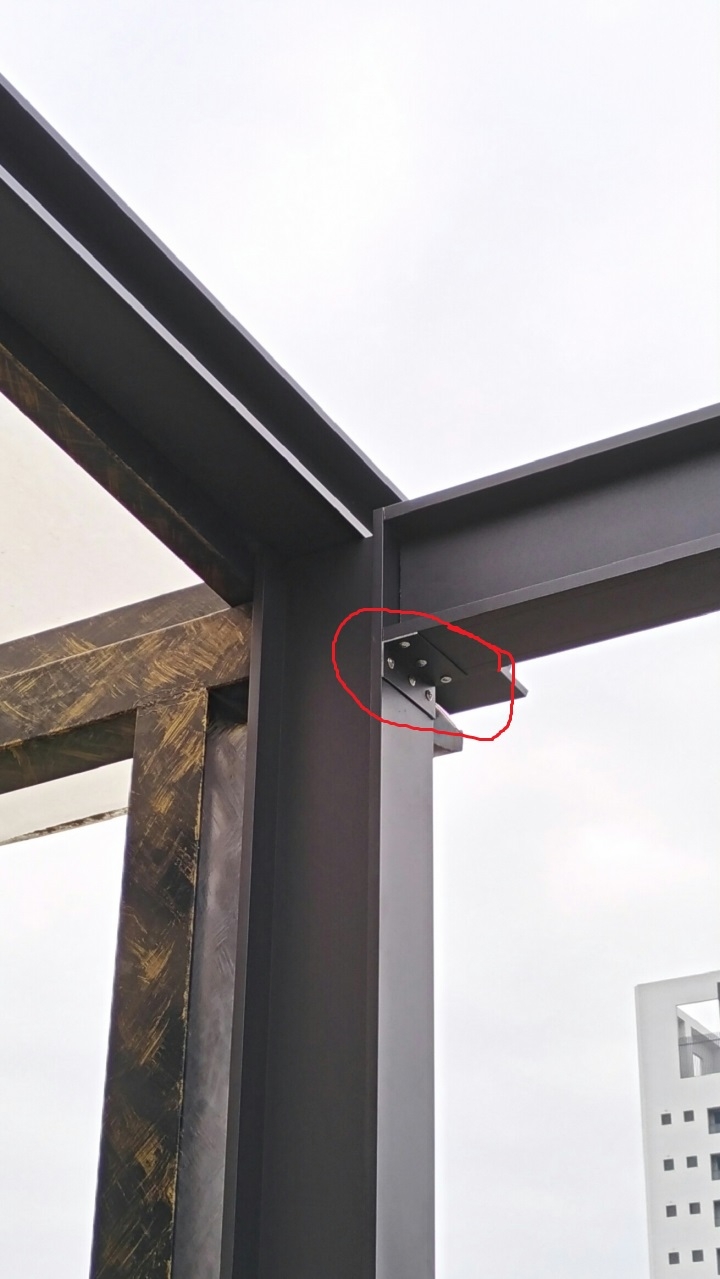

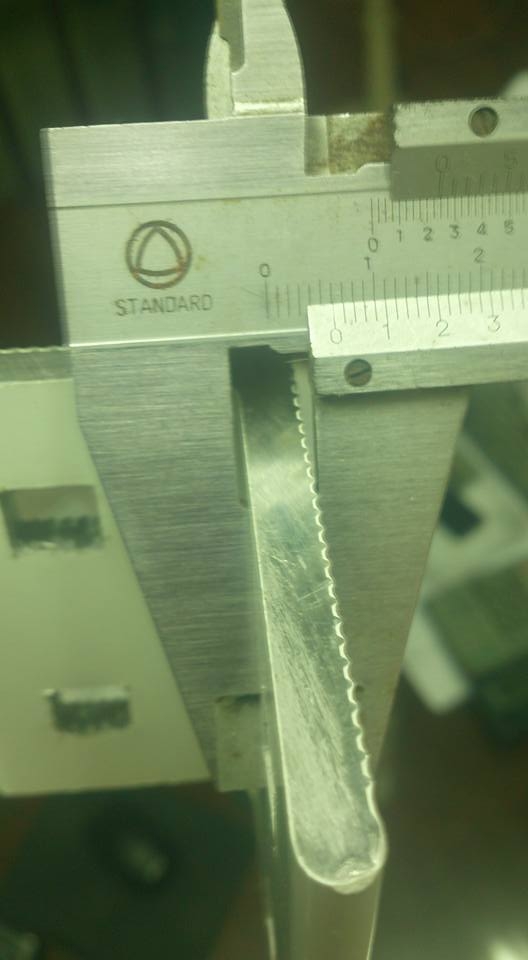

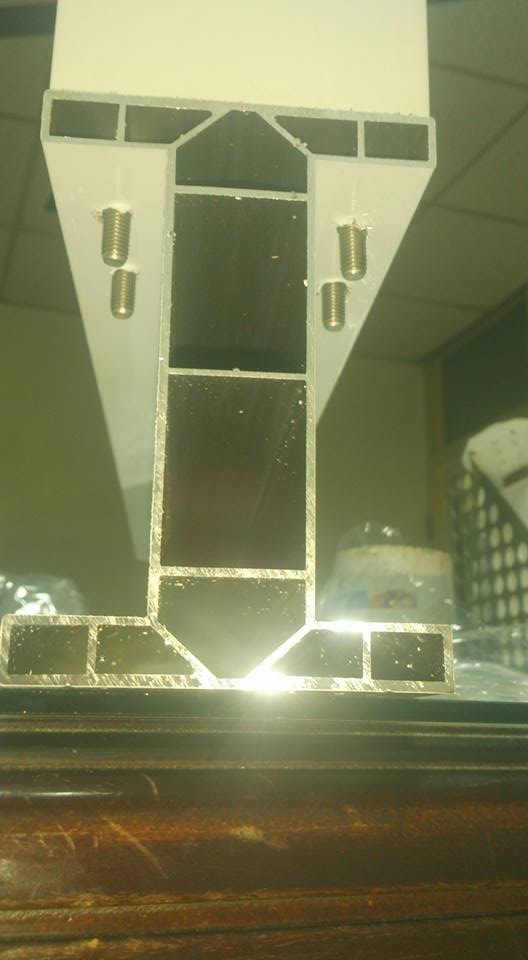

立柱與桁架結構銜接 我們都用6mm厚角鋁作接合

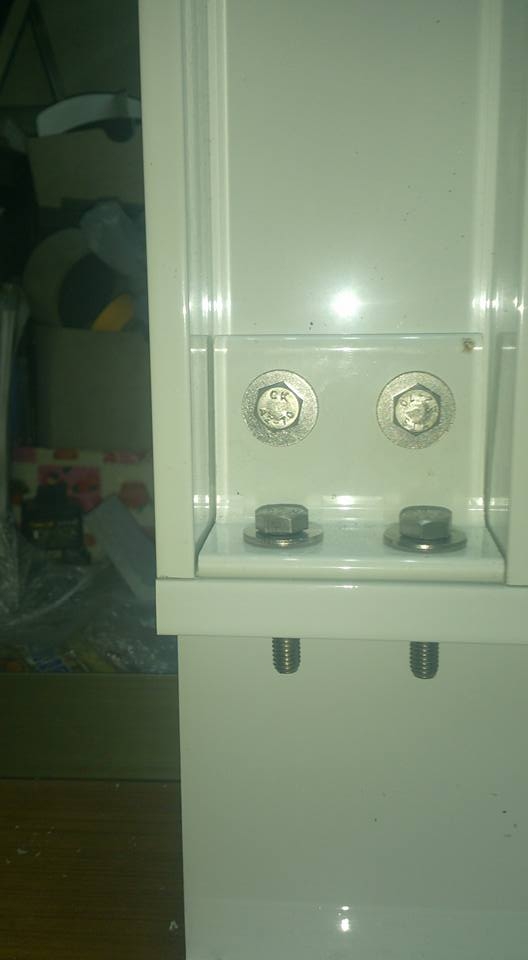

採用雙側公母螺絲接合








我用6mm厚夾雙側我才能放心把作品交給業主




你家廠商結構用1.3mm角鋁 還鎖6支小蜜蜂螺絲就能交貨
個人真的覺得滿勇敢的

相當用心良苦,感謝大大的分享
個人覺得採光罩真是醜爆了
建議不要加裝
加了採光罩會使建物看起來廉價

懶散的浪貓 wrote:
現在鋁材料號越來越...(恕刪)


會嗎...
說穿了就是鋁...型號多只是 厚度擠型 不同罷了...優勢就是輕
不然硬度的話...還是比不上鋼材...又不是鋁合金
suyugu wrote:
立柱與桁架結構銜接 ...(恕刪)


感謝大大的專業指導

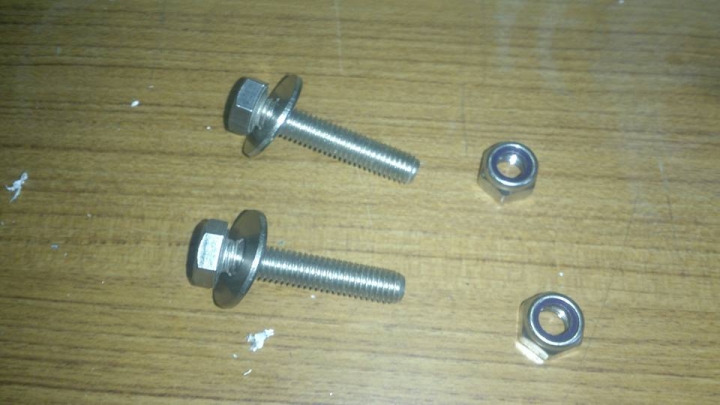

今天又再跟廠商溝通,老闆願意採用您的專業,改為螺絲螺帽式
嘴砲注意!! wrote:
會嗎...說穿了就是...(恕刪)


這是H型鋼鋁,就我的認知,應該就是你說的鋁合金喔!不是鋁門窗的材質
所謂幾孔幾孔的H鋁
是因為鋁擠型斷面有專利
所以不同擠出廠會有不同的斷面形狀
強度上差異其實是不大的
面寬過長一樣彎給你看

鋁料來說,一般都是統稱鋁合金
依照不同成分有分1~8系列
越大越硬
1系列的鋁合金為99%純鋁

一般機械零件常用6系列
這種建築用我是不知道用幾系列的
反正不可能是純鋁就對了
^^
