(問題) 廚房油煙管過長轉彎多裝 " 中繼馬達 " !!

wiiwiiwii

wiiwiiwii
個人積分：35分
文章編號：61850536

35分

樓主

2016-10-01 13:30

((俯視圖))

是這樣的~因為廚房系統廚具改變位置~往前移~但也因此原本的油煙機排風動位置必須改變~

但因為新的位置實在不合開洞~所以想放棄這個想法~

因此油煙管必須加長繞路到原來的排風洞~

算了一下至少管線長度會到400公分,途中至少4個轉彎處~ 擔心吸油煙機吸力不夠~距離太長轉彎太多,油煙會排不出去~

查了一下~發現中繼馬達這個東西~

請問我的這個狀況下~安裝中繼馬達有用嗎???

是安裝在排風口前比較有用還是裝在整段管線的中間比較有用??

懇請有經驗及專家或神人給予意見~

感恩感謝~

((俯視圖))

(問題) 廚房油煙管過長轉彎多裝 " 中繼馬達 " !!

2016-10-01 13:30 發佈

文章關鍵字問題廚房油煙管中繼馬達

眉心

眉心
個人積分：348分
文章編號：61851846

348分

2樓

2016-10-01 16:01

wiiwiiwii wrote:
((俯視圖))是這...(恕刪)

版大你好~

小弟提供點安裝經驗分享~

之前配置中繼馬達的品牌用的是喜特麗及豪山牌

首先要先向排煙機廠商確認一點

就是排煙機的型號有沒有支援上述品牌中繼馬達的同步控制器

之前有發生過其他品牌排煙機因為控制面板為數位式~

故無法與上述品牌的中繼馬達搭配

需另外請排煙機廠商提供可支援的中繼馬達購買

再來

中繼馬達因為需與排煙機做同部控制

所以需多留一組電線做訊號線

由排煙機位置拉到中繼馬達安裝的位置

比方說圖面上的長度計算為四米

所以訊號線的安全長度為五米長

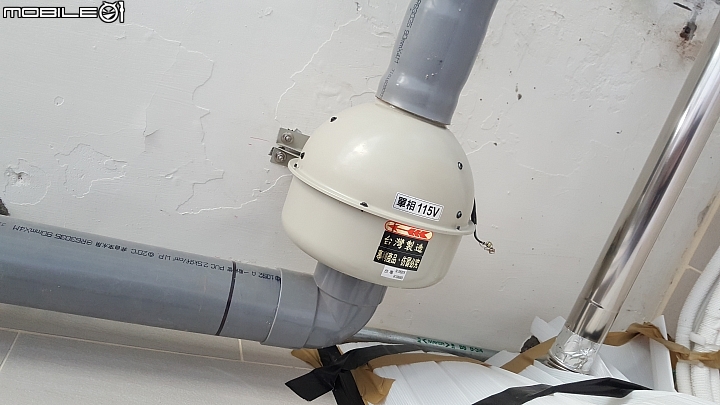

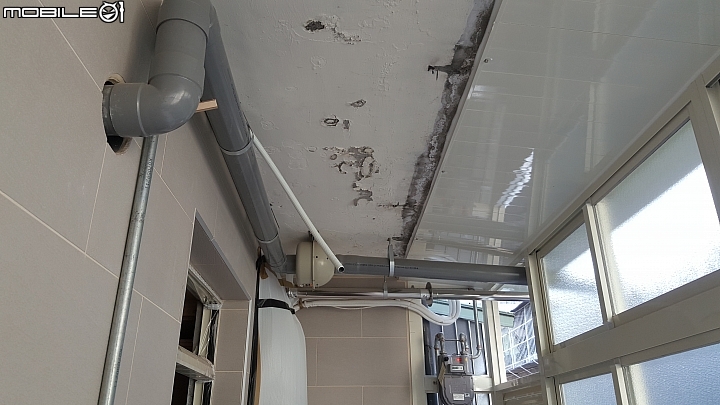

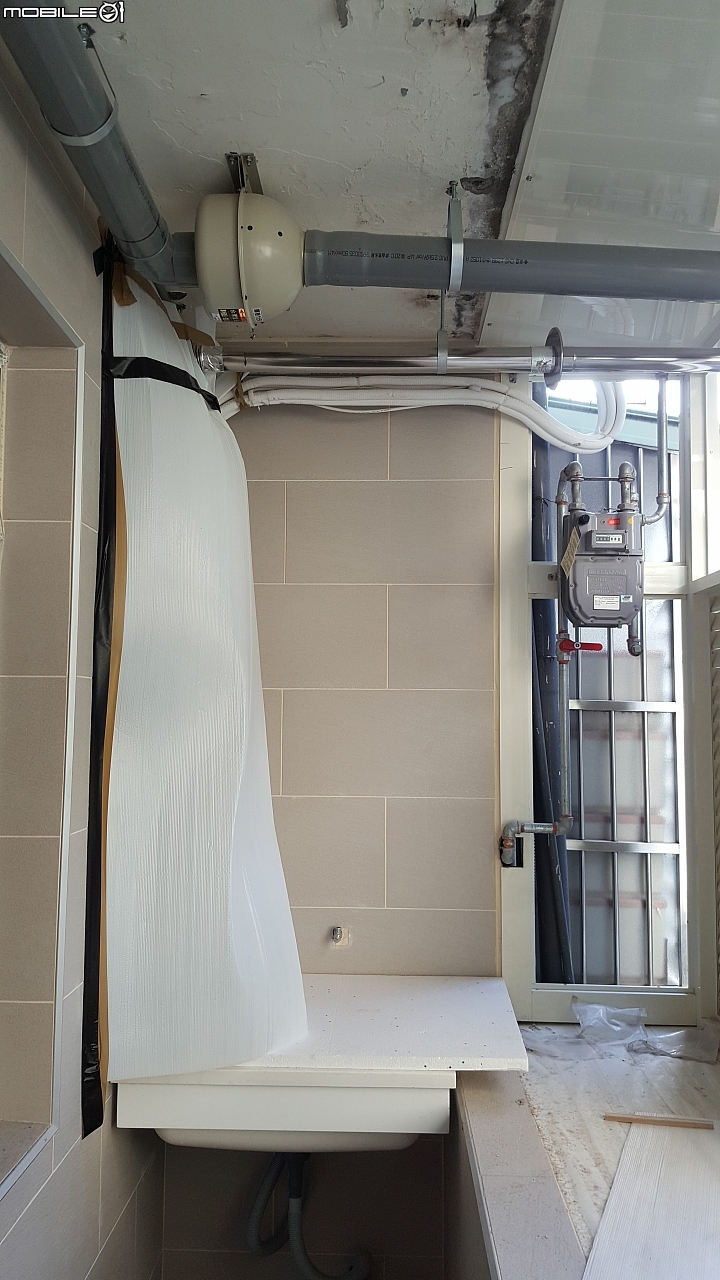

中繼馬達的安裝位置則是在排煙管接近末端的出口處

因為馬達的出風口還是要接上排煙管後

排煙管再接到牆面上出風口的位置

排煙機主要是將空氣"推出"到排煙管外

中繼馬達則是將空氣"吸出"到排煙管外

還有一點需注意

中繼馬達的排氣量不得低於排煙機的排氣量

否則無法達到理想的排煙效果

以上

wiiwiiwii wrote:
((俯視圖))是這...(恕刪)

wiiwiiwii

wiiwiiwii
個人積分：35分
文章編號：61852178

35分

樓主

2016-10-01 16:41

眉心 wrote:
版大你好~小弟提供...(恕刪)

哇哇哇~太感謝您熱心回覆~都是寶貴的經驗提供~

我是打算購買櫻花的DR7786SXL 我去看他的規格~

這台好像真的就是冷光電子式面板..

他是寫Turbo模式排風量(m3/min)：22

TURBO應該是他最強時的風量~但就自己的經驗~通常開TURBO的機率也是滿高的~

所以我在買中繼馬達時就要找排風量大於22的囉?!

不知道有沒有其他大大家中的管子跟折彎是否也那麼長跟多~
不知道這400CM跟4處折彎對中繼馬達來說是小意思還是很難排出?

眉心

眉心
個人積分：348分
文章編號：61852477

348分

4樓

2016-10-01 17:20

wiiwiiwii wrote:
哇哇哇~太感謝您熱...(恕刪)

哈哈哈~~

版大~

我上面說的數位面板無法安裝上述中繼馬達的品牌~

剛好就是櫻花的~

所以最好可以先向櫻花確認中繼馬達是否可以支援

再來是確認可支援的款式尺寸~

因為後來那台排煙機還是有安裝中繼馬達

但是整台的大小~感覺和10公生的熱水器差不多一樣大

真的有點傻眼

四米五彎

剛好是過了要安裝中繼馬達的標準~

所以安裝後的效果應該不錯!!

Eigen

Eigen
個人積分：18661分
文章編號：61854413

18661分

5樓

2016-10-01 21:34

想太多

煮個開水需要開中繼馬達嗎？

煮個三杯機也許就需要

所以馬達要不要用一個開關控制，或用獨立開關控制，都是個選項，沒什麼大不了

不能同步？裝個繼電器就能改裝~~

中繼馬達最大的問題：吵、吵、吵~~

你能接受煮飯時兩個馬達轟轟叫，再來煩惱後面的問題

管子不適合轉直角，最好的方式式就是拉直的

至於不好看，你可以找裝璜包起來，反正錢都花了

最好的方式就是兩千花下去，鑽個孔問題就解決了~~
