平面圖坪數如何計算呢?

borguan
個人積分：269分
文章編號：58959872

269分

樓主

2016-01-19 22:41

您好 :

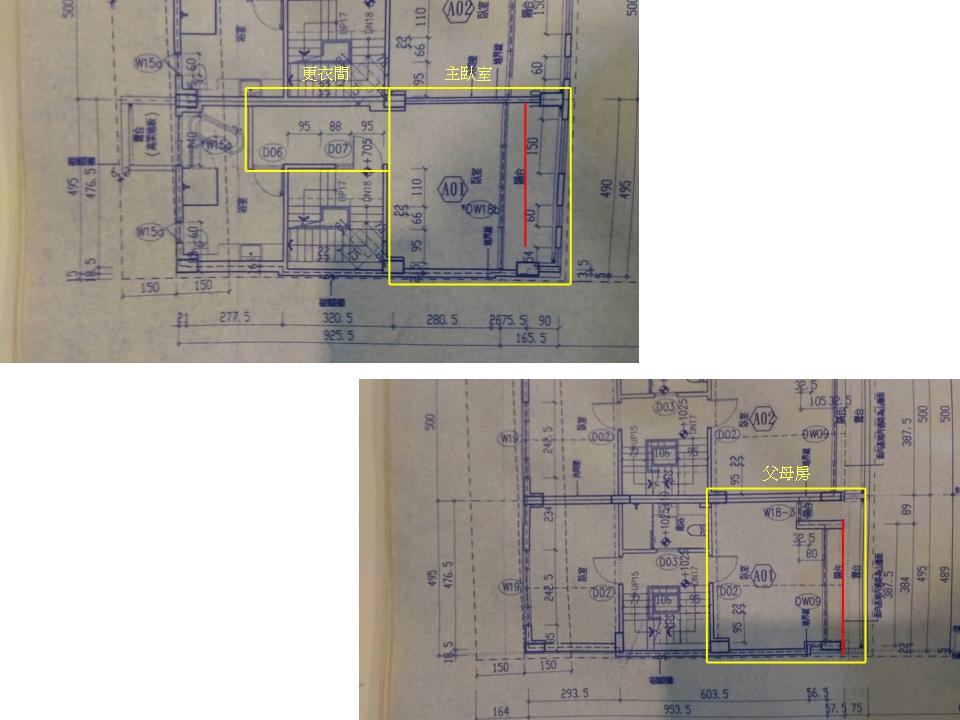

是否可以請懂平面圖的大大 , 幫忙算一下坪數
1. 主臥室 : 陽台外推約原陽台一半(紅線區域) , 需扣除角落樑柱
2. 更衣間 : 如圖所示 , 無梁柱
3. 父母房 : 陽台外推至紅線區域 , 需扣除角落樑柱

謝謝 , 請幫忙一下 ~

2016-01-19 22:41 發佈

文章關鍵字平面圖坪數

Kay Ho

Kay Ho
個人積分：1277分
文章編號：58962267

1277分

2樓

2016-01-20 9:00

borguan wrote:
您好 : 是否可以...(恕刪)

先將圖內尺寸換算為公尺
然後計算出你要的區域的面積(平方公尺)
再將計算出來的數字(平方公尺) x 0.3025
就會是坪數了

borguan

borguan
個人積分：269分
文章編號：58970790

269分

樓主

2016-01-20 21:54

Kay Ho wrote:
先將圖內尺寸換算為公...(恕刪)

這個我知道 , 但是看不懂上面數字的範圍 , 才想要找高手協助計算
可以幫忙一下嗎? 謝謝

superfoxdog

superfoxdog
個人積分：374分
文章編號：58972719

374分

4樓

2016-01-21 2:05

你這使照\建照圖沒CAD檔建議拿比例尺抓

順便一提
我們在畫建築圖時，表示的方式與室內裝修的表示是有差異的
建築在表示有作用的區劃、結構、分戶牆、分間牆、避難設備等
而沒有那麼重要的部分就不見得會有所標示

你可以從標柱上發現端倪有實心、空心、斜線等
建築平面圖上的標示基本上多以牆心與柱心做標式

室內裝修設計圖才會有細部尺寸每一道牆、每一個進退面
所以你這張圖要讀懂要有原圖+比例尺或者原CAD

DearShih

DearShih
個人積分：12分
文章編號：58998052

12分

5樓

2016-01-23 15:03

正確方法是：按比例算

但上文您提到你看不懂建築圖，那麼按比例你可能有困難了

我把你提供的圖片導入autocad中，框出了大概的大小。（因為圖片的比例和拍攝角度問題，我的計算大小可能不準，但有參考意義）

ps：我不習慣坪這個單位，所以僅給出平方米的單位，望諒解。

更衣間：6.2平
主卧室：19平
父母房：22.6平
