關於網路配置的問題

pc046465
個人積分：8分
文章編號：57786224

8分

樓主

2015-10-12 14:49

大家好，因為在下買了即將完工的預售屋，目前即將進入驗屋階段，所以開始準備一些裝潢的規劃，目前遇到一些關於網路配置的問題，我不知道要怎麼跟水電師父溝通，所以來請教各位大大。

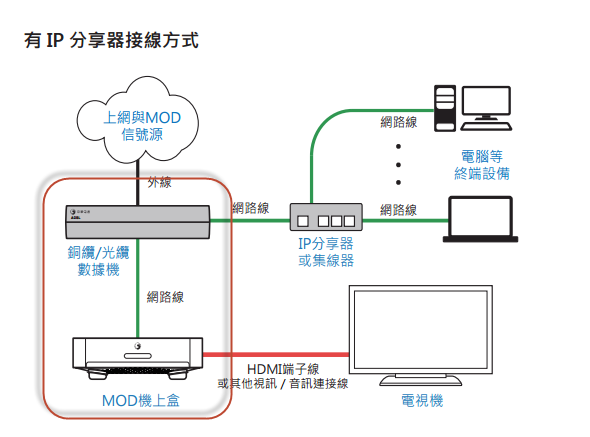

首先是我從小到大甚至是現在租屋處都是類似這種配置的(差在數據機是中華電信的小烏龜有四個port+無線基地台功能)

<示意圖>

然後都拉明線一個洞接到客廳的電視旁的mod，
一個洞接到接到房間電視旁的mod，
最後一個洞接桌上型電腦，其餘手機設備用無線ap
=====================================
然而，現在買的預售屋是我沒有遇過的類型
有室內弱電箱的，小弟爬文爬很久實在很多東西搞不懂，
所以上來直接問各位大大我該如何配置

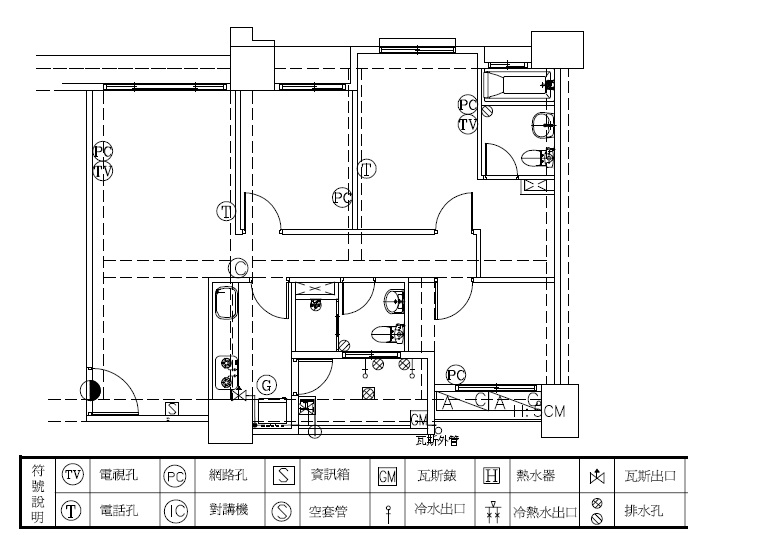

<家中機電圖-都沒有客變加插座QAQ>

首先我有以下的設備
1.中華電信光世代的小烏龜
2.中華電信的Mod 兩台 (1和2之後㑹去辦移機)
3.客廳的PS3一台(打電動，看藍光)
4.客廳和主臥的Smart TV各一台
5.右下角書房桌電一台

之後預計㑹添購的設備
1.家庭劇院喇叭+重低音組
2.擴大機(這個還沒研究有無網路有啥差別)

因為我蠻怕小烏龜放在弱電箱容易過熱當機，
1.所以希望小烏龜放在電視櫃中,無線訊號也比較好
2.不知道我應該新增些什麼東西才能讓所有設備都有網路(HUB?SWITCH?)
3.弱電箱裡面到底該怎麼接QQ
4.如果不打牆小烏龜接到房間的MOD是不是一定只能跑明線？還是可以請木工包進去天花板中？

2015-10-12 14:49 發佈

文章關鍵字網路問題

Johnny_depp

Johnny_depp
個人積分：728分
文章編號：57787596

728分

2樓

2015-10-12 16:25

pc046465 wrote:
大家好，因為在下買...(恕刪)

就我DIY 經驗，也是自己買線請施工統包埋地板及走天花板，第一要列一下預計的設備清單

像我也是兩台MOD，多台網路設備，三個房間

1. 小烏龜進到哪都沒差，應該是進到資訊箱，現有的電話線or網路線都可直接連到客廳電視櫃，中華電信外包人員應該會負責處理
用電視牆用電話線孔接出小烏龜，看你要擺電視牆or資訊箱內應該都可

2. 資訊箱會有各房間的網路線匯集，故資訊箱擺一個HUB 就好，客廳電視櫃原本也有網路孔，接小烏龜的任何一個LAN Port

但不用wifi AP 應該要撥接上網，會比較麻煩，CHT 的無線分享器不知有無LAN port 功能?

3. 故不考量散熱問題，都放回資訊箱，也是比較省事的做法，買個六port 的無線AP分享器也應該足夠全部串再一起了

4. 兩台MOD 也不是問題，假設右下書房有兩個網路孔，那就一個接MOD，一個接桌機
若書房只有一個網路 port，那MOD 也可改走電力線，網路port 給桌機用 (不知道若用HUB 分接，可否同時接通MOD及上網)

5. 網路擴大機有用會知道很方便，都用平板or手機控制，聽網路電台這類的

6. PS3 & 房間的SmartTV 都要連網，看來您的資訊箱是免不了擺一個HUB

我的理解後建議 (以上是發散，以下是收斂後的資訊)

1. 中華電信屋外-> 資訊箱 -> 牆壁內電話線 ->客廳電視牆電話孔 -> 小烏龜 + 自己買的無線6port分享器 (小烏龜任何一個LAN port 接到自己買的無線分享器的WAN port)

電視牆設備數量差不多需要這麼多，電視+PS3+網路擴大機，用6 port，以後客廳有多的網路設備還可串接擴充

無線上網就靠客廳自己買的無線AP

同時，這個無線AP 也是家中的網路分享器的出口 (因為接中華電信，故撥接上網都已經設定好了)，家中其他的有線設備上網都不用再撥接了.
同時，這個無線AP當然也將您的無線上網也設定好了，家中的所有無線設備也只需要連上AP的密碼，就可上網了

2. 再來是電視牆無回到資訊箱這一段
無線6 port 分享器，一port 接到電視牆的網路port，經過牆壁的網路線，回到資訊箱
這時，資訊箱還有其他房間的網路線匯集，故這邊要有一個HUB，全部家用的網路上網設備線路接到這個HUB，應該就沒問題了

但第二台MOD除外，MOD 是要直接小烏龜，故這第二台MOD 可能就只能走電力線了

===============================================

若覺得房間網路port 不夠，且天花板還會施作，那更好，每個房間都給他拉至少兩條CAT 6網路線，網路線可以上PCHOME 自己買，買那種粗圓線，不要買扁線，最好不同品牌的

我的經驗，我本來每個房間就自己買兩條網路線，請施工鋪地板下，還真不巧，完工使用時，有一條線用檔案傳輸只能跑100Mbps，不達CAT 6 標準，換另外一條就可跑到 Giga水準，這個對於檔案備份就差很多了.

故兩條線備用很重要，沒差多少錢，且天花板施工一次弄好

不過走地板是比較簡單，沒有天花板落線的問題
當然房間的單一網路port 也可再串接HUB，一分多，這也是可行的.

或者請水電從牆壁孔幫書房再多拉一條網路線也行，但重點是MOD 要接到小烏龜，故還有資訊箱到客廳電視牆這一段.

ie875124

ie875124
個人積分：231分
文章編號：57789346

231分

3樓

2015-10-12 18:27

...1.所以希望小烏龜放在電視櫃中,無線訊號也比較好
...2.不知道我應該新增些什麼東西才能讓所有設備都有網路(HUB?SWITCH?)
...3.弱電箱裡面到底該怎麼接QQ
...4.如果不打牆小烏龜接到房間的MOD是不是一定只能跑明線？還是可以請木工包進去天花板中？

A.多拉1條電話線（資訊箱到客廳電視機）
中華電信將數據機裝在客廳

B.弱電箱（圖上是資訊箱) ...4條網路線的地方，買1台 5孔集線器（SWITCH）
這弱電箱內要有電源插座，給集線器用的。

C.客廳中華電信數據機接上網路線，就透過集線器傳到每個房間。

D.一台數據機是可以接2台MOD機上盒

pc046465

pc046465
個人積分：8分
文章編號：57791104

8分

樓主

2015-10-12 21:23

感謝Johnny_depp大和ie875124的回覆

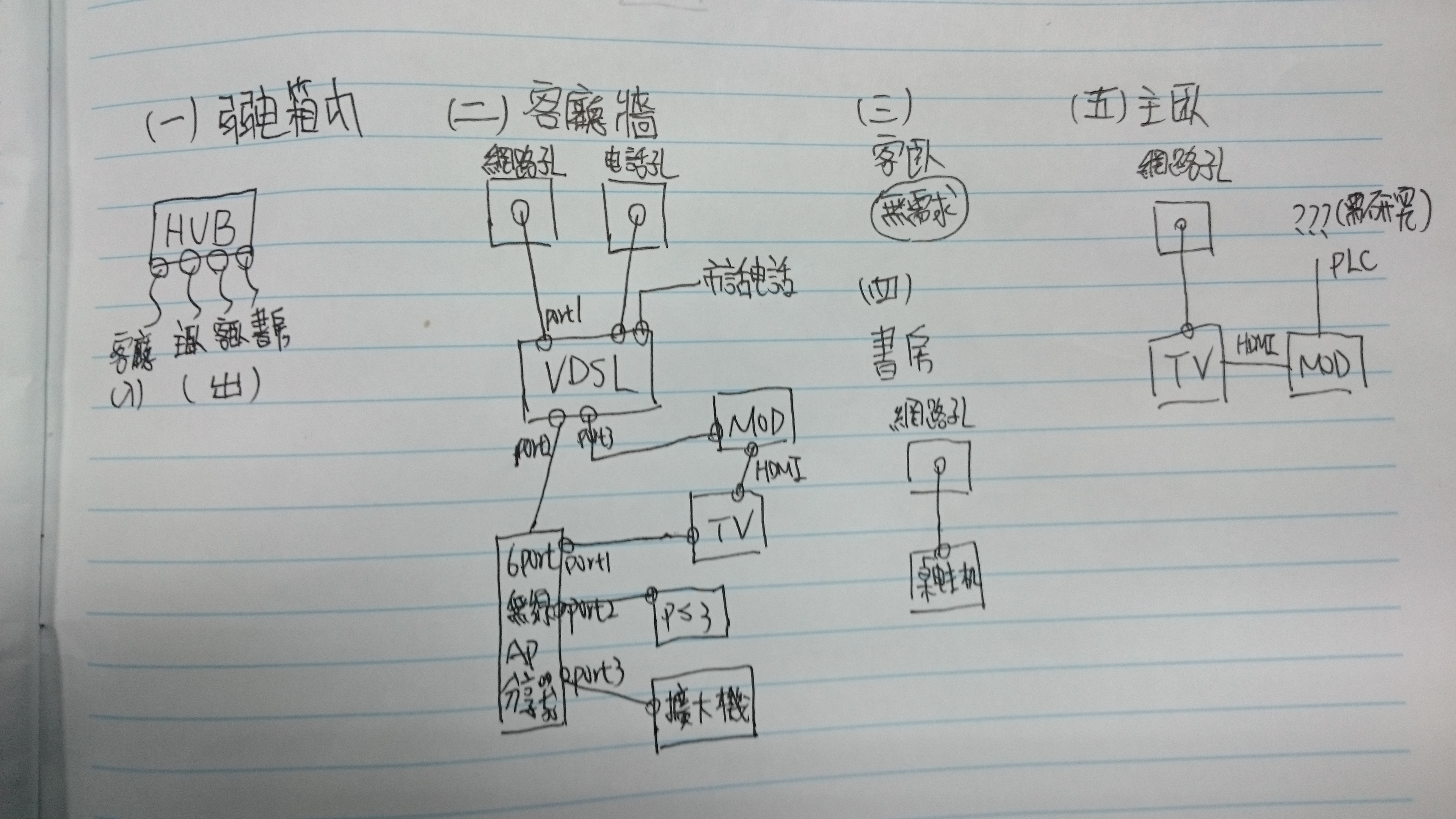

大概的把資訊整理完畫了一下，是不是大概就這是這樣子

不知道有哪裡理解錯誤的嗎?

如果正確的話我是不是應該是只要
1.請水電師傅多拉一條電話線到電視櫃中
2.購買一台六PORT的無限AP分享器
3.購買一台五PORT的HUB (or switch) <--不知道這兩種會差很多嗎XD?

然後PLC可能要再研究一下....好像蠻複雜的QQ

ie875124

ie875124
個人積分：231分
文章編號：57792471

231分

5樓

2015-10-12 23:11

如果正確的話我是不是應該是只要
1.請水電師傅多拉一條電話線到電視櫃中
如果你家未來可能裝電話總機系統機，那請要求用 10蕊的電話線
如果只是為了數據機而拉線，那請要求用 4蕊的電話線
4蕊可提供 2條電話線的需求

2.購買一台六PORT的無限AP分享器
數據機可以接4條網路線
1條網路線接牆壁上的網路孔
1條網路線接 TV
1條網路線接 MOD
1條網路線接 ASUS RT-N12HP
-->買1台華碩 ASUS RT-N12HP ，設成「AP 模式」 1250元
-->請中華電信施工人員將帳號密碼輸入數據機裡面，後端設備就可以自動上網

3.購買一台五PORT的HUB (or switch) <--不知道這兩種會差很多嗎XD?
Hub 大概 10年前就沒有了，現在 5 port 的 Switch 不用500元

然後PLC可能要再研究一下....好像蠻複雜的QQ
不用PLC， --> 買1台 5 port 的 Switch , 不用500元
1條網路線接牆壁上的網路孔
1條網路線接 TV
1條網路線接 MOD

-------------------------

Switch 的功能就是將1條網路線變成多條網路線而已
ASUS RT-N12HP 「AP 模式」，就是將有線網路變成無線網路 WiFi 而已

pc046465 wrote:
大家好，因為在下買...(恕刪)

Johnny_depp

Johnny_depp
個人積分：728分
文章編號：57795284

728分

6樓

2015-10-13 9:10

pc046465 wrote:
感謝Johnny_depp...(恕刪)

我覺得關鍵差異，應該在於第二台MOD要怎麼接，我家的第二台MOD，是直接接在小烏龜上，我有預先拉網路線，中華電信人員設定好

而上面的幾個情境，主臥房的MOD，勢必得直接接到小烏龜(看您的小烏龜擺在哪)，而不是Switch or Wifi AP

大概在釐清一下，問題點應該在於 MOD2 到底要接在哪?

1. 小烏龜LAN port1 -> 接MOD1
2. 小烏龜LAN port2 -> 接MOD2
3. 小烏龜LAN port3 -> 自己買的無線AP/IP分享器@電視櫃 (6 port)

a. 無線AP/IP分享器@電視櫃WAN port ->接小烏龜
b. 無線AP/IP分享器@電視櫃LAN port1 ->串弱電箱的 Giga Switch@弱電箱 (6 port)
c. 無線AP/IP分享器@電視櫃LAN port2 ->接客廳Smart TV
d. 無線AP/IP分享器@電視櫃LAN port3 ->接客廳PS3
e. 無線AP/IP分享器@電視櫃LAN port4 ->接客廳AMP
f. 無線AP/IP分享器@電視櫃LAN port5 ->保留

甲. Giga Switch@弱電箱Port1 ->接無線AP/IP分享器@電視櫃LAN port1
乙. Giga Switch@弱電箱Port2 ->各房間的網路設備

不過爬文有的是說，部分型號的家用無線AP/IP分享器可以支援接MOD (IP to TV 功能)，這個建議您打電話去問一下CHT 最準

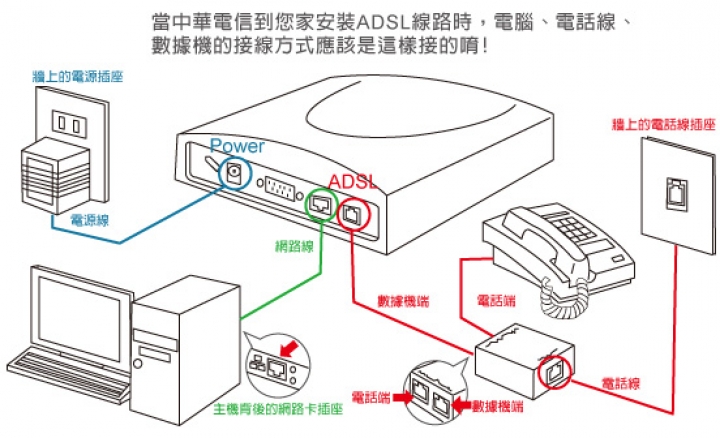

IPTV

官方MOD manual

P.S. PLC 以前我也用過，要看電線迴入，效果不一定
P.S.2 HUB 應該如網友建議換成 Giga Switch，除非有特殊用途，才接HUB (特殊用途就先不提，案例很少)

inky6535

inky6535
個人積分：2分
文章編號：57795977

2分

7樓

2015-10-13 9:58

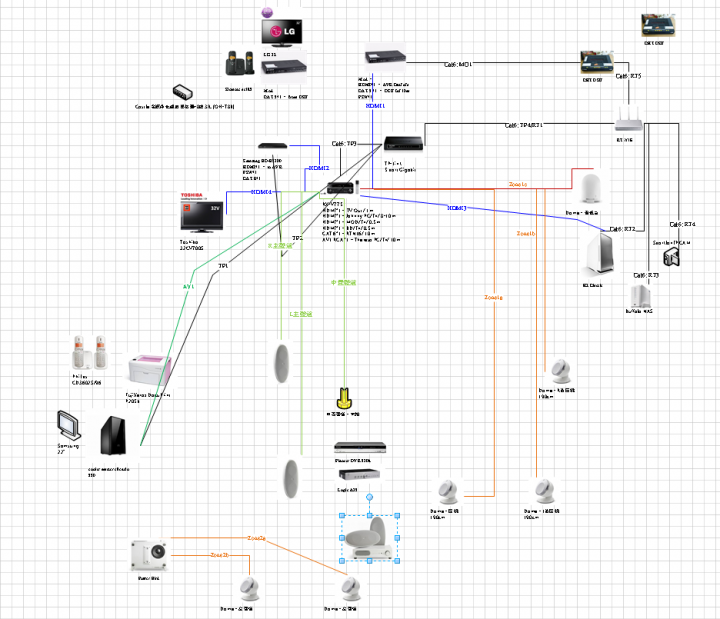

我的設備比你還多，小烏龜也是裝在客廳跟您分享一下當初裝的時候的問題

1.關於多接電話線到電視櫃，如果您的大樓是光纖到府請先跟中華電信確認您家的小烏龜機種
2.因我有在電視櫃接一台好一點的AP，由AP配發IP給家中NAS等設備和網路流量控管，再由AP接回弱電箱的HUB，所以MOD目前只裝一台
3.擴大機、BD player、smart TV、影音盒子、PS3現在都有wifi了，不一定要有線
4.中華電信小烏龜很熱情，要做好散熱，當初中華電信來我家裝機除了小烏龜還附了一台AP我是沒有用他...

我家連網設備是
Smart TV X2
PC X3
NAS X1
BD Player X1
小米盒子 X1
MOD X1
PS4 X1
webcam X2

pc046465

pc046465
個人積分：8分
文章編號：57798717

8分

樓主

2015-10-13 12:52

inky6535 wrote:
我的設備比你還多，小...(恕刪)

沒多餘經費架設NAS啦，以後再說吧XDD

也感謝大家回覆，看來如果不希望主臥MOD有條醜醜的線接到客廳小烏龜，用WDS+ipTV橋接是最好的方法

BLAKE任

BLAKE任
個人積分：1分
文章編號：57801487

1分

9樓

2015-10-13 16:10

小弟目前也再煩腦網路連接方式，看來也可以藉由這篇參考各位大大的建議

ie875124

ie875124
個人積分：231分
文章編號：57801904

231分

10樓

2015-10-13 16:36

『MOD 直接接小烏龜』是說 MOD 跟小烏龜是要同一個網段

經過 Switch 還是同一個網段，所以主臥的MOD 用『有線』連接還是會通的

無線IP分享器， 1進4出。。。 WAN 跟 LAN 是不同網段。。。「小烏龜接在WAN， MOD 接在LAN」是不能通的

但設成『AP模式』 Access Point ，它會變成 Switch ， 5孔都是 LAN 。。。 MOD 是可以用的
