設置工廠大門遇到問題! 煩請幫忙...問題出在哪裡呢?(附圖)

如圖...工廠大門設計要向內對開式的! 門長530CM左右,高150CM左右! ! 重量一個約200公斤。大門是用方形鐵管黏骨架起來要鎖網子通風的...不是一整片鐵的!
原已先用左門的方式安裝,但昨天遇到問題了! !



有幾個改不了的條件與問題:
改不了的條件:
1.大門已經黏好,柱子地基也灌好了!

可以改的條件:
2.也許下面可以加輪子的方法不錯(但是想盡量不要,因為門大,內側地要很廣用平,我原先門內側地板要有微坡度)所以才不想用輪子~如果真沒辦法也只能這樣了!

-------------------------------------------------------------------------------
原先我先用左門的方式安裝,但工字鐵那邊鐵鍊是黏在2的位置,結果門越開...鐵條越是軟掉,整個沒有做用!
後來想到鐵鍊應該要對準門後扣的中心,這樣開關才是在中心位置,結果..越開越吃力,鐵鍊斷掉


現在問題是:
1.請問工字鐵那邊的鐵鍊是黏在1還是2的位置才是對的?
2.鐵條與大門連接處是...要在左門那樣(門前端)還是像右門那樣(門中間)?
3.工字鐵會傾斜是不是我把位置黏錯地方了? 還是本身門太重就很吃力?
設置工廠大門遇到問題!  煩請幫忙...問題出在哪裡呢?(附圖)
2015-06-07 7:51 發佈
要不要朝向大門減重的方向努力?

門片上面挖一些通風孔, 讓門的重量減輕

輪子可以去汽機車報廢場買舊的機車避震器, 輪子不是裝在門正下方, 而是把輪子鎖在避震器下, 然後避震器才固定在門片後方, 這樣你的地面不平可以讓避震器吸收

左門對於柱子的拉力頗大, 確實你的工字樑太細的話會容易變形

右門本來在門中央的下墬力就是比較小. 只是因為鐵鍊的拉力不夠大, 你的輪子受力會很大, 怕輪子久了會變型, 而且鍊條的拉力較小, 你在推門的時候門應該會比較重
感謝CRAB69大的指導。
我剛剛上面加註了:我大門是用方形鐵管黏骨架而已,中間黏2支撐著的! 之後要鎖鐵網!
所以門已經算是用到很輕了!
目前的問題是: 不多黏鐵條往工字鐵拉,門就會下垂! ! 那要多黏拉的又不知道怎麼黏才對!
昨天上頭鐵鍊還斷掉,真煩惱!
crab69 wrote:
要不要朝向大門減重的...(恕刪)
想請問樓主,從大門進去你的"微坡度"是向上還是向下?<-如果不加裝滑輪這個問題就不重要了
H型鋼會傾斜如果是被鐵門拉下去就可能是太小支了或者入地長度不夠

鐵鍊斷掉是"後鈕"變形或位移,因為大門已經下垂或著支柱傾斜或變形,樓主的想法是相當完美的,但是支柱.鍊條跟後鈕+大門四個因素就不能誤差太大,如果是我,不能加裝滑輪的情況下我會把後鈕加大,找鐵工廠訂作,一般五金行不會有這種特殊尺寸的東西,鐵製品簡單裝置不會貴到哪裡去(但是我沒訂過,如果樓主有興趣的話以後可否分享一下?),最好的情況是只需要4個後鈕就可以支撐固定大門,如果你的大門不會變形的話,你連鍊條都不太需要裝了

還有一個很微妙的問題,就是樓主你鐵鍊是用哪種方式固定在圖1或2的位置,如果是焊接上去那會很容易就斷了,建議用跟大門一樣的後鈕固定,不然中心點不同鍊條很容易就斷了
國之將亡,必有妖孽
您真的好專業! ! 寫的很詳細~真的謝謝你! ! 目前我大門就還沒有進展~因為還在煩惱不知道怎麼解決~但是您提供的意見相當完善!

我大門一邊各用兩個後鈕(車床訂作超大的,光焊接的鐵板就25CM,中心鐵柱差不多1inch 還有加裝3個黃油嘴可以打油)這樣4塊花了7張! !
大門工字鐵是灌水泥把地基柱灌下去! 上面4個角用5分鐵板鎖住~在把工字鐵焊接在鐵板上! !
門一片約200kg~可能是太重...靠後鈕支撐,沒會垂下去! !
至於微坡度是...內高外低! ! 落差約會有15cm ! !
鐵鍊用焊接的在工字鐵上...但看樣子是行不通! ! 鐵鍊可以焊接的面積有限! ! 但您提供了一個好方法! 就是加後鈕的方式!
謝謝....也許這樣是可行的! ! 我在與蓋鐵皮屋的老闆商討看看!
實在感謝!
singo0420 wrote:
想請問樓主,從大門...(恕刪)
可以換個想法呀

門太重, 一直想從上面吊著

那為什麼不反過來想, 門太重多加幾個輪子撐著, 加輪子沒有那麼困難啦


你現在只有門扇最遠處有一顆輪子, 大部分重量都靠後扭撐著, 這樣他負擔很重

門中間加輪子, 你是因為地面不平才不願意是嗎?

用避震器可以吧. 避震器有彈簧, 地面低時彈簧伸長, 地面高時彈簧壓縮
輪子先裝在避震器底, 再把避震器鎖在門後方


或者後扭的型式也可以用插銷型的, 門關住時插銷沉插到最底, 門打開的過程中, 插銷會隨著地形變化浮起. 不過要把門插進插銷裡可能要動用堆高機, 或千斤頂, 或吊車就是了

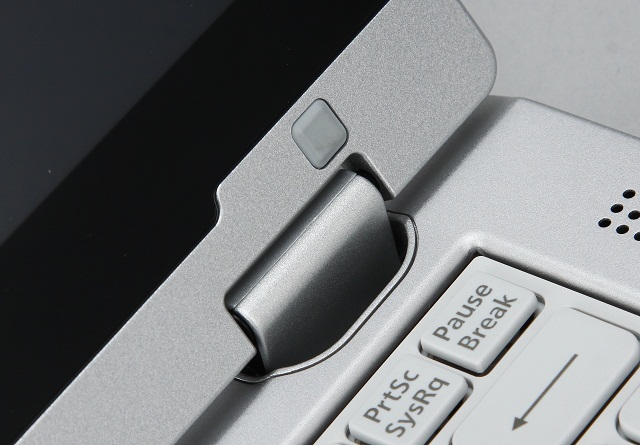

樓主...你的後鈕應該是兩片鐵板+中心柱這種傳統形式,我建議你如果要訂做要類似筆電的螢幕轉軸這個形式,會變成鐵塊,不是鐵板




焊接建議高張力...另外避震器+滑輪這方法會有個問題,彈簧不會自動調整壓力,門應該是....關不起來


國之將亡,必有妖孽
如圖...工廠大門...(恕刪)

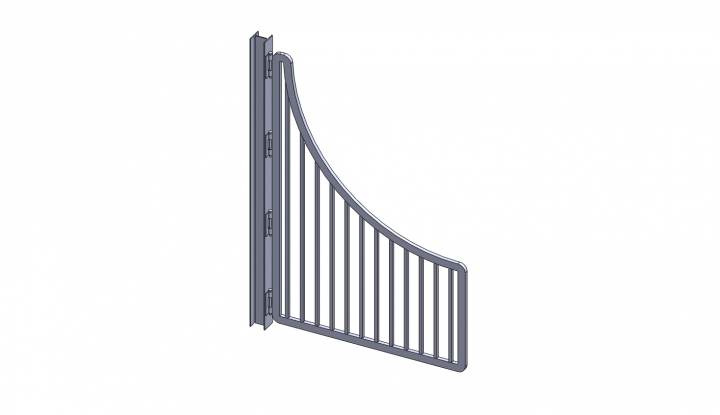

隨意畫畫,參考看看

denmaworld wrote:

denmaworld wrote:
如圖...工廠大門設計要向內對開式的! 門長530CM左右,高150CM左右! ! 重量一個約200公斤。大門是用方形鐵管黏骨架起來要鎖網子通風的...不是一整片鐵的!...(恕刪)

門不大也不會太重,簡單說你使用的柱子鋼板不夠厚,活葉也不夠多.
不少社區的鑄鐵大門重量都比你這重
小弟建議幾個方向,

一,門扇超過一定寬度或重量,盡量不要用後紐,培林和大門機馬達是最好的選擇,

二,不論吊鋼索或外掛地輪都是邪道,外掛地輪一個重點就是需要軌道牽引,門扇動作時水平不會亂跑,才能保護固定側的培林或後鈕,一般水泥地面不可能完全水平,外掛地輪只是稍微延長壽命而以,

以上參考
