火警探測器(差動式)安裝方式

shzj
個人積分：6分
文章編號：46612586

6分

樓主

2013-10-12 1:47

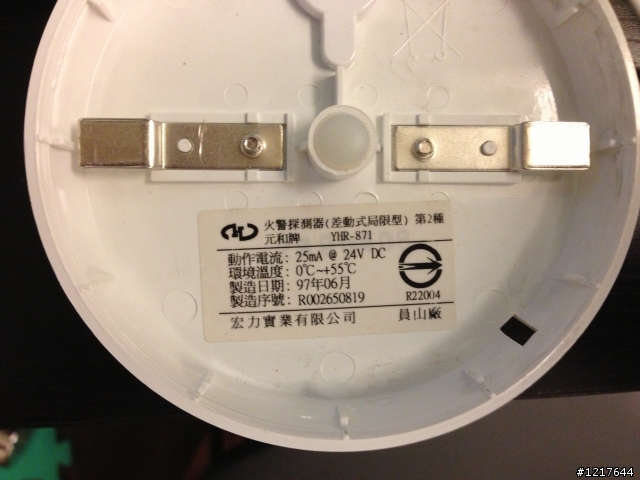

小弟天花板重做，順便更換火警探測器，想說應該很簡單吧，可一看天花板上有四條線，二黑二白，這我就不知道該怎麼接才好了，是黑白的同一邊接呢，還是交叉接呀？煩請專業的朋友能否告知小弟正確的接法，一共有六顆要接，受信總機在大樓管理室那，謝謝！
火警探測器(差動式)安裝方式

2013-10-12 1:47 發佈

文章關鍵字火警探測器安裝方式差動式

ysc_kyy

ysc_kyy
個人積分：2514分
文章編號：46612671

2514分

2樓

2013-10-12 2:00

shzj wrote:
小弟天花板重做，順便...(恕刪)

同色線接同一側，差動警報器裡面是個純接點沒有極性。

我看過都是配紅白線，真的要分的話白線接短路那側，紅線接分開接點那側(有+符號)，
您這黑白配線就不知道極性了，可以拿電表量來源端(進屋那組)，看哪一條是正的。

gtotrs

gtotrs
個人積分：5分
文章編號：46612974

5分

3樓

2013-10-12 3:02

用電錶量看那一組黑白線有DC24V的電壓既為來源端

若來源端黑白線為+24V, 既黑接（+）白接（C)
另一組黑白線、黑接（-）白接（C)

（C) 為共線！短路！主要找出來源端線組會方便施工！
建議施工時受信總機關閉！或末端線路及探測器先接好再接來源端！避免發報！

shzj

shzj
個人積分：6分
文章編號：46616405

6分

樓主

2013-10-12 12:27

感謝各位指導，小弟就先按照各位大大所說的方法試試看，希望我接的是正確的，感謝啦！謝謝指教

toy720901

toy720901
個人積分：5分
文章編號：77341129

5分

5樓

2020-04-26 11:49

shzj wrote:
小弟天花板重做，順便(恕刪)

請問拆下後要延長背面那些線,您是在那買呢?謝謝!

ugogy

ugogy
個人積分：6596分
文章編號：88812424

6596分

6樓

2023-12-15 22:36

shzj wrote:
小弟天花板重做，順便...(恕刪)

我房子正在裝潢，有4個偵測器，其中3個是4條線（2紅2白）

但只有一個是2條線（1紅1白）

請問有專家知道是為什麼嗎？

先感謝

ysc_kyy

ysc_kyy
個人積分：2514分
文章編號：88812681

2514分

7樓

2023-12-15 23:36

ugogy wrote:
但只有一個是2條線（1紅1白）

應該是最後一個，有的還會配上一顆端末電阻。

ugogy

原來如此，感謝指導👍

2023-12-15 23:54

AAHSMing

請問有末端接電容的嗎？因我住的大廈是末端接電容

2025-07-31 9:47
