關於配電箱(匯流排)....

galant99
個人積分：31分
文章編號：39272528

31分

樓主

2012-10-21 18:25

小弟家透天三樓半目前正在整修,在整修之前有
說過要使用匯流排的配電箱不要用白鐵的那種,連弱電箱也用白鐵的....

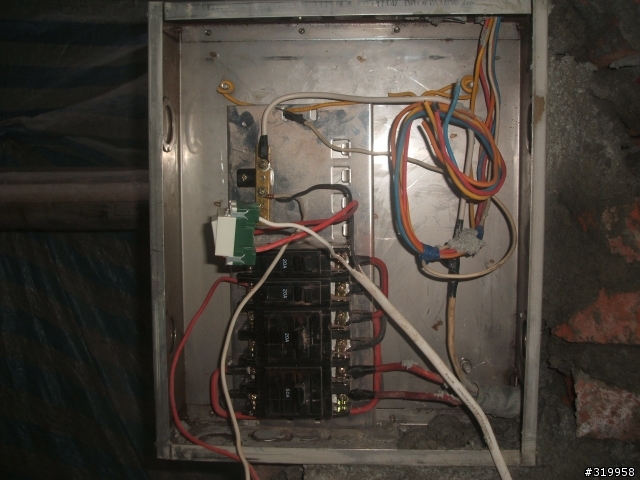

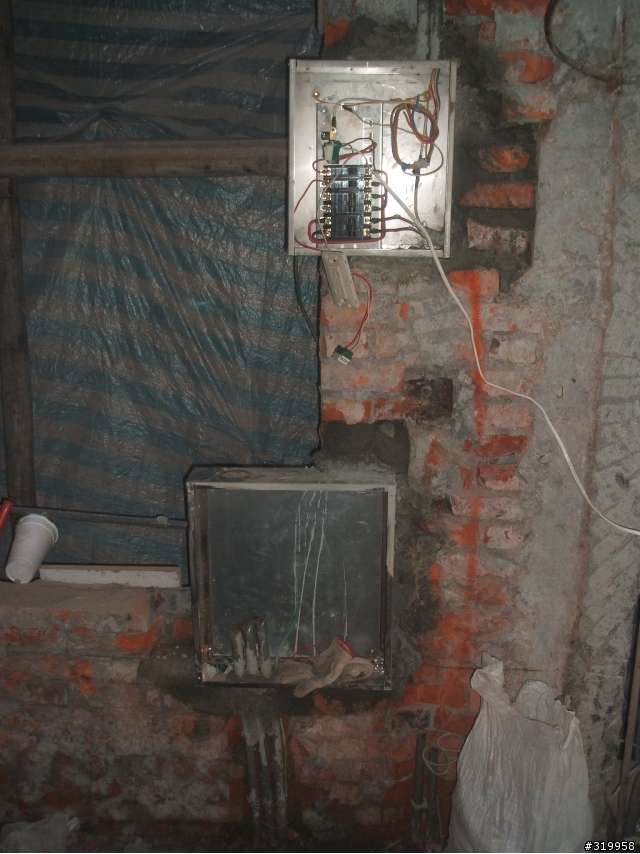

但是這幾天去看的時候覺得配電箱怪怪的,怎麼是白鐵的
水電的跟我說內部是這樣,我覺得越來越奇怪回家估狗了一下,
發現好像不一樣,所以來請教各位....

PS:一般家庭匯流排應該使用多大的......

關於配電箱(匯流排)....

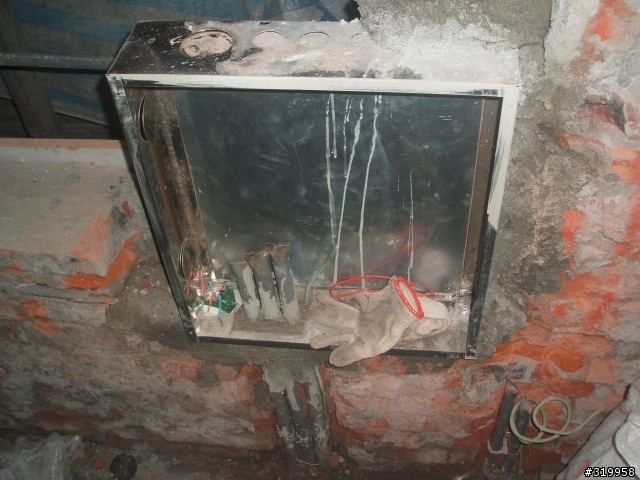

弱電箱

估狗找的圖...如有不妥請告知刪除....

關於配電箱(匯流排)....

2012-10-21 18:25 發佈

文章關鍵字電箱匯流排

heeugoo

heeugoo
個人積分：5分
文章編號：39274022

5分

2樓

2012-10-21 20:02

偷功減料，我家的就如同大大的第二張圖！

galant99

galant99
個人積分：31分
文章編號：39274568

31分

樓主

2012-10-21 20:34

線還沒有配好,水電的只是先把配電箱裝上,
但是小弟說要使用匯流排的配電箱,
他裝上這個白鐵的,所以想請教各位這個是匯流排的嗎.....

heeugoo wrote:
偷功減料，我家的就如...(恕刪)

rockgsme

rockgsme
個人積分：0分
文章編號：39276104

0分

4樓

2012-10-21 21:51

回大大的話~~白鐵 -的比較貴！！...而且匯流排不是愈大愈好！
是視乎你們家的總電線(管路)數量、及使用的項目來設定大小的唷！！
這個應該是OK的

而且看這個安裝的位置~~應該是臨時用電的電箱呢！

galant99

galant99
個人積分：31分
文章編號：39279220

31分

樓主

2012-10-22 0:07

那意思是說這個是匯流排的嗎..
還是說臨時的電箱到時還會再更換呢....
如果是臨時的電箱那就用原本的就好了為何還更換呢.....

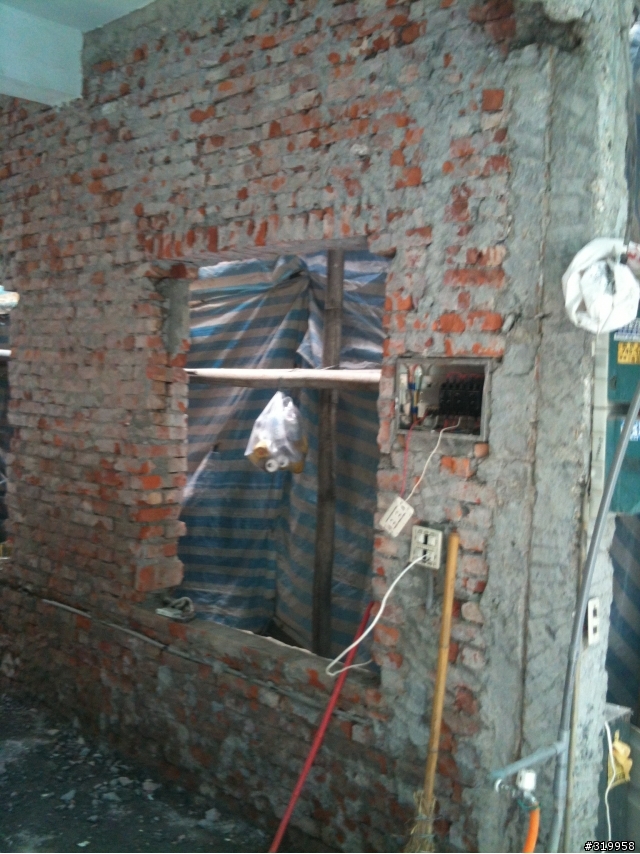

這是原本的.....

rockgsme wrote:
回大大的話~~白鐵 ...(恕刪)

es_mato

es_mato
個人積分：520分
文章編號：39283217

520分

6樓

2012-10-22 9:37

管子與電線都那麼辛苦的穿過去了，也還拌了水泥去固定
不太可能是臨時的
包商是想，到時表面再弄個烤漆的門板來鎖上而已

這不是什麼流，現在的雞舍都用的比這個好了
都重新整修了；還能找來這四五十年代的配線系統，你算厲害的
你這如果不改，讓他這樣子帶過
安全以及日後的擴充都不用談了!

這樣配線不理想的地方在，那斷線器後用一根一根的電線去串連
新的分電箱用的是「銅排」，這安全上差太多
而你的斷路器也只能裝那幾個要多也不能了

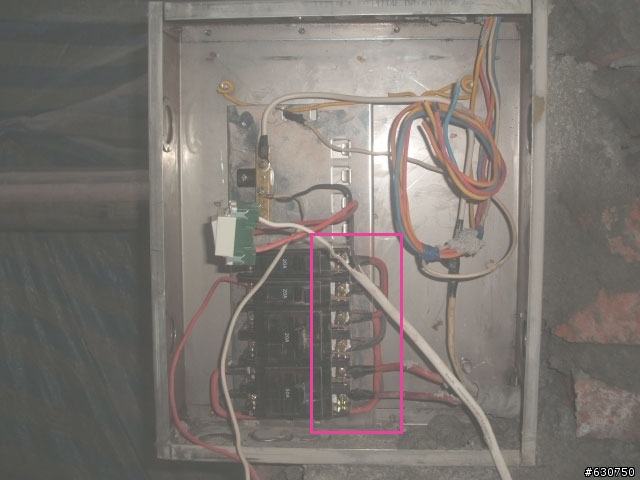

就你的圖，幫你把問題用紅框加註了

那一段線負載不符法規?
當你用電熱器或短路；電線會產生高溫，更可能融化電線皮，那又會造成什麼狀況？

問題不在用了白鐵；問題在配線!

galant99

galant99
個人積分：31分
文章編號：39286722

31分

樓主

2012-10-22 12:05

謝謝大大詳細的回覆,又點出了其中的問題,
既然配電箱不是匯流排的那小弟就要更換了,
至於配線方式有可能是臨時的嗎,
聽了大大說明,正考慮要不要想說換個水電的較安全一點....

es_mato wrote:
管子與電線都那麼辛苦...(恕刪)

ythcarol

ythcarol
個人積分：106分
文章編號：39289161

106分

8樓

2012-10-22 13:50

比對你的新電源箱的照片與舊有的照片..
你可以發現新設的電源箱內有四個固定匯流排的底板用的螺桿(圖1)
而現在新設的電源箱體內的開關設備(圖2)
是由舊有的電源箱先移來做臨時電源用的(仔細看他只有用一條黃色電線捆綁固定在上方的兩根螺趕)
至少你說的匯流排應該是在工程的後半段水電師傅才會裝設上去並配好線路
你比對圖一與圖五就會發現了..重點是那四根螺桿!!
所以樓主不必擔心啦!!
若不放心可以與水電工班再做一次確認!!!

六樓的大大就別嚇樓主了...

es_mato

es_mato
個人積分：520分
文章編號：39290698

520分

9樓

2012-10-22 15:00

這類設備在水電圖上，常標註
「施工前需先送料供業主確認；始得進行施工」

這分電箱不像日本有大品牌有型號可註記
在台灣；今天有這產品，可能明天就沒有了

這樣一個分電箱，它可以再鎖上銅排的電盤
但也可以再鎖上沖孔網或卡式電盤
現在常見的糾紛就在這；也許業主一直想著那銅排的電盤，包商想的可不是!
那確定的樣式，現在包商可能也不知道
得等到要用的那一天；材料商送到了才知道
萬一送來的孔有誤差，水電工拿著手工具處理
結果就會離你更遠了

就算給你銅排的電盤，那銅排的厚度是多少？
.... 有的偷料偷到都快變銅片了，
而你那小小的分電箱，你打算裝幾個回路？

ythcarol

ythcarol
個人積分：106分
文章編號：39291564

106分

10樓

2012-10-22 15:36

所以要請樓主再與水電工班確認啊！
直接拿照片跟他確認最準
