OSRAM歐司朗調光電子式安定器
白鷺鷥大的這篇引領小弟踏入燈光系統的領域，從對燈光系統的一知半解、到調光系統、到DALI燈控系統，最後才有這篇燈控測試的開箱文。
因為前人的開箱文都是OSRAM系統，所以我一開始也是從OSRAM下手，花了幾個禮拜K了無數的spec. 才慢慢建構了相關的知識，雖然最後沒有採用OSRAM的系統，不過還是要感謝一下OSRAM，因為其網站文件的完整，才能讓我深入的瞭解燈控系統。
前人所提到的調光安定器，連接一簡單的push button上去就可以控制on/off跟調光（OSRAM稱之為TouchDIM、Tridonic稱之為SwitchDIM），不過調光只是燈控的基本功能之一而已，控制才是主體。目前市面上已有許多燈控系統，也有不少公司在幫人規劃total solution，不過這些系統都屬於大樓控制系統，燈控只是其中一個subset而已，因此系統都過於龐大，不僅昂貴複雜也不適合自己DIY。
DALI（Digital Addressable Lighting Interface）是由Tridonic、OSRAM、Philips等幾個大廠所制訂的標準介面，顧名思義就是一個數位、可定址的燈控介面，這個介面包含2條控制線D1/D2，無極性之分（也就是不管你的D1接我的D1或是接我的D2都可以work），這個介面專司燈光控制，所以系統小且簡單，很適合DIY。符合DALI規格的產品，不管製造商是誰，”理論上”都可以互相連接，所以對於我這種韌體工程師出身，年輕時常跑光華商場買零件組電腦的人來說，可以在家裡搞一個燈光控制系統，實在是有莫大的吸引力。
既然要”控制”，就一定要有控制器，Tridonic、OSRAM、Philips都有出DALI的控制器，幾家國內的廠商也有做，老實說要我自己去寫一套出來也不是太困難，不過呢…只要是跑”軟體”的，就難以避免”當機”這兩個字，所以選還是國外大廠比較保險。
一開始當然是鎖定OSRAM，OSRAM有2個控制器：DALI BASIC跟DALI PRO，顧名思義，一個是入門版（台幣2x k）、另一個是進階版（台幣4x k）。BASIC功能簡單，不支援PC、只有支援5個按鍵；PRO版功能多很多，有USB可以連PC、支援4個DALI networks、支援4個relay…等等。
正當我在腦海中建構我未來的燈控系統時，我家夫人從旁經過，我興高采烈的跟她解說什麼是DALI什麼是燈控，多棒多棒…等等，夫人只冷冷的說道：這麼複雜，那壞了怎麼辦？我們家是不是就不能開燈了？
是啊…壞了怎麼辦？
這種一台好幾十k的”高階”控制器，廠商不見得備有庫存，萬一要等個幾個月才有貨，那家裡不就不用開燈了？所以不怕一萬只怕萬一，還是要規劃一個備援機制才行，至少當控制器當機或掛掉時，還可以有一個方式來開關電燈。
初步想到的就是採用電源迴路+開關的方式，幾個迴路就要幾個開關，用開關來供應迴路電力，當控制器掛了，至少還可以單獨開關某一迴路，可是這樣不就跟DALI背道而馳了嗎？DALI的好處就是不用分迴路、隨便亂接就可以，現在怕壞掉又要弄迴路，實在是很矛盾，正當百思不得其解時，無意間google到了Tridonic的燈控系統。
Tridonic的DALI燈控設計方向跟OSRAM相反，OSRAM是中央集中式控制系統，而Tridonic則是分散式控制系統。若OSRAM的DALI PRO是”高階”控制器，那Tridonic的DALI MC則是”低階”控制器，雖說是低階，而且size也很低階，多低呢？大約50元硬幣一個這麼大，不過價格一點也不低階就是了，大約5個Tridonic DALI MC換一個OSRAM DALI PRO。
稍微study一下Tridonic的spec.，我就決定要從OSRAM跳槽了，因為這就是我要的功能，雖然OSRAM一顆搞定所有功能，而Tridonic要兜很多顆才有類似的功能，不過就DIY的角度來看，分散很多顆才比較安全，就跟組電腦一樣，系統有問題時，可以單獨插拔某個元件來debug，而notebook就不行了，只能送修。多用幾個低階的控制器，總不會一次全壞吧？壞了其中一個，我只要重新program其它的控制器的按鍵，或是我自己花幾k備一個庫存總可以吧。
這一篇只是個測試的開箱，因為我的新房子還沒動工，不過我燈控相關的裝備已經訂了，因為要先測試一下才行，要不然裝下去不會動就慘了。
我買了什麼呢？
Tridonic DALI MC x5
多功能控制器，可外接4個push button，每個按鍵都可透過PC自行定義功能，體積小，可以直接塞在按鍵預埋盒裡跟開關放在一起。

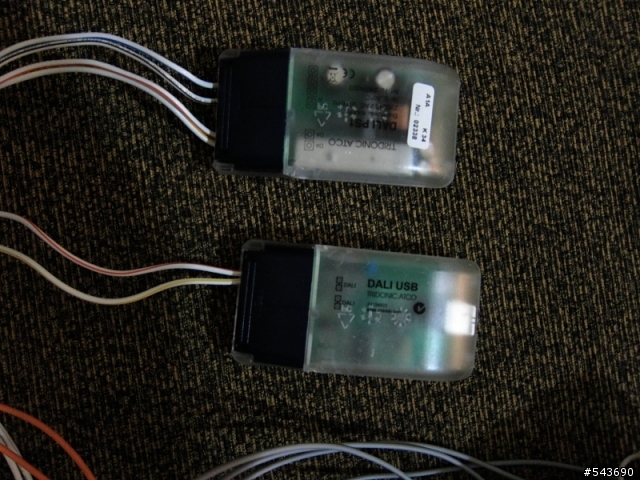

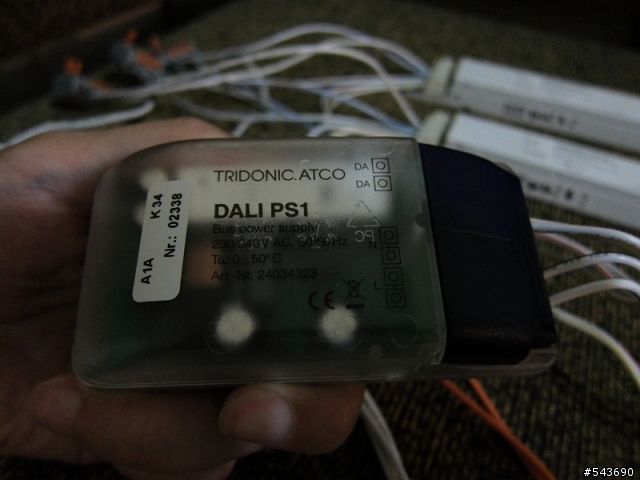

Tridonic DALI PS1 x1
DALI bus的電源供應器，提供訊號傳輸的電力

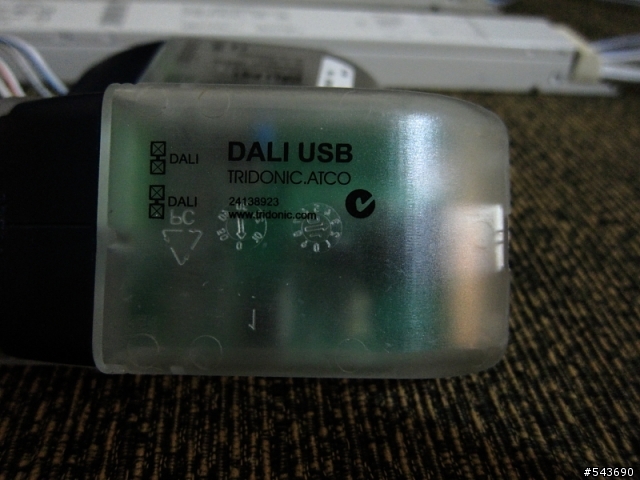

Tridonic DALI USB x1
外接PC用
Tridonic DALI 3-RM-C x1
3 24V output,可接relay
Tridonic TE0105 one4all x1
12V output，可接鹵素嵌燈
（以上2個還沒想到要放哪裡，只是直覺的想到應該有用（譬如用relay來控制電動窗簾），就先買了，因此就沒拍照了）

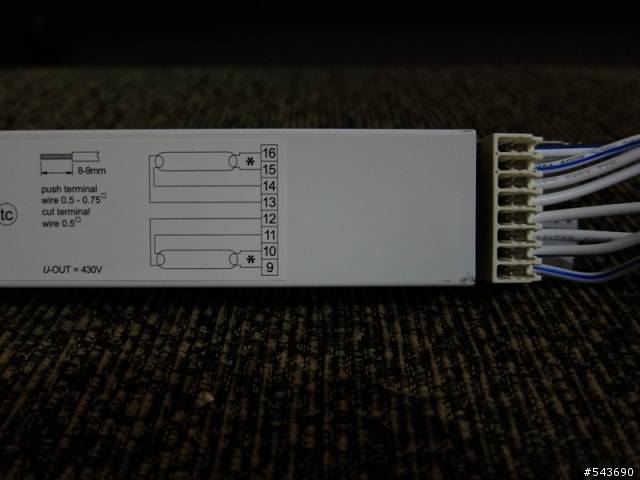

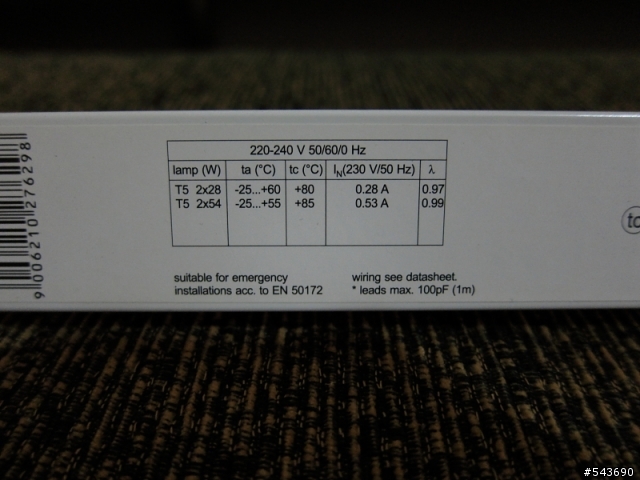

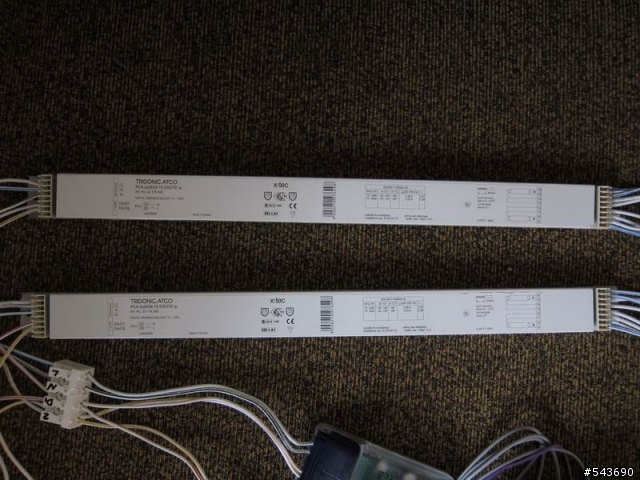

Tridonic PCA T5 EXCITE 2x28/54 x16
DALI T5 調光安定器

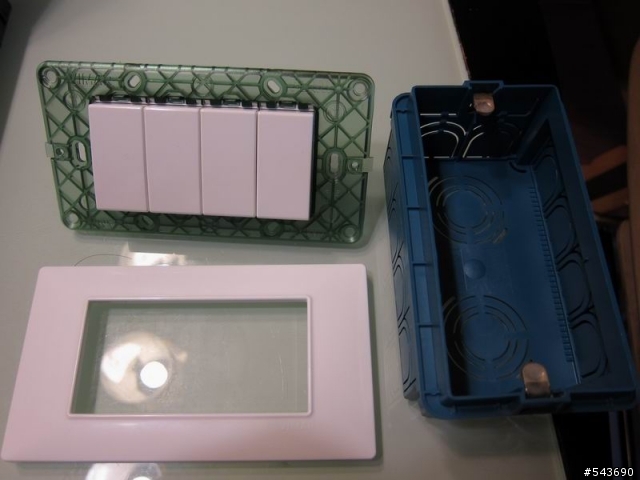

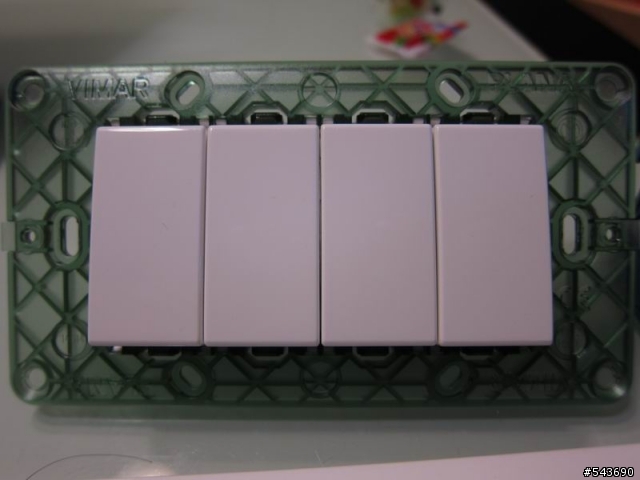

Vimar PLANA 4切 push button 開關+蓋板+預埋盒 x5
Push button的開關漂亮的不多，只好忍痛買高檔貨，一組將近3k.

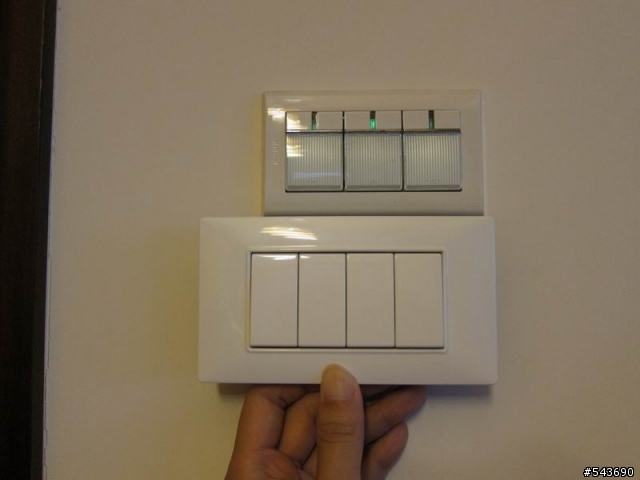

跟Panasonic Cosmo ART 比比看
因為要先在家測試，所以220v電源只能從冷氣插座去拉，去材料行買了一個冷氣用T型插頭，然後在拍賣買了一捆20m 線徑0.8mm的單心線，還有幾個Wago的快速接頭，4個層板燈，4根28W T5燈管。

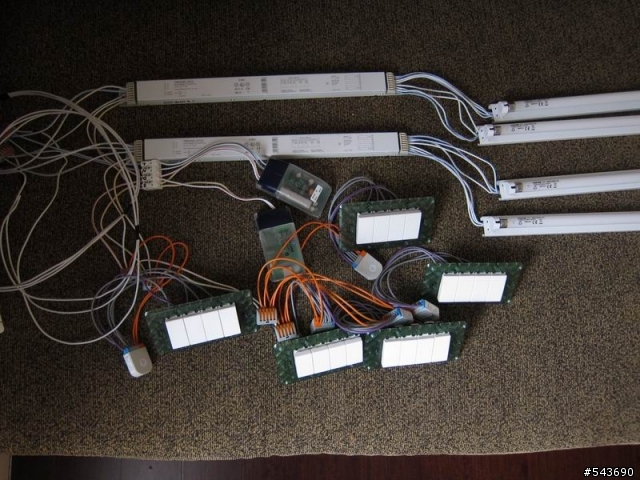

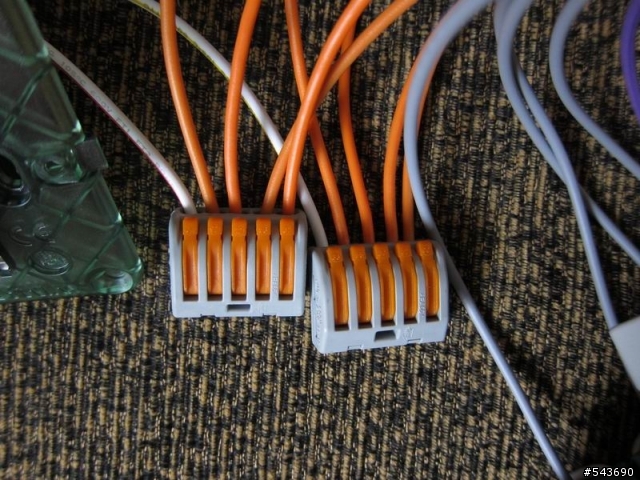

接法是，220V的水火線分別接到2個安定器跟DALI PS1的電源接頭，地線接安定器的地線接頭，每個安定器分別接2支燈管，各裝置上的2條DALI訊號線則用Wago快速接頭通通連在一起。
就這樣，簡單吧？
還真簡單，一次就OK了，接上PC，打開Tridonic的專屬程式（masterConfigurator，可上Tridonic網站下載），當搜尋到所有的裝置，而按一下鍵盤就可以隨意控制燈光，這陣子每天K spec.看到頭昏眼花的辛苦都有了代價了。

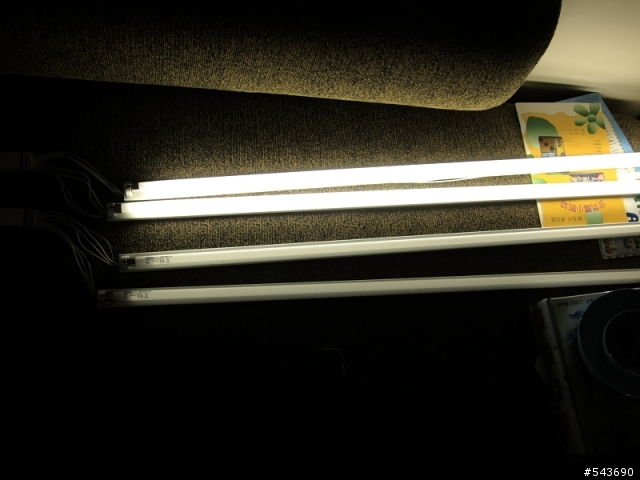

上面調到最亮，下面調到最暗
