請問SketchUp怎麼畫有限長度的虛線？？

貓炫
個人積分：169分
文章編號：29533295

169分

樓主

2011-07-25 15:51

我困擾很久了...SketchUp我只能畫出無限長度的虛線
線上說明也看不懂，試不出來
再拜google大仙也求不到什麼有用的籤詩....（搜尋不到其他有用的解答）

其實線上說明有提到可利用設定輔助點的方式做到
可按ctrl切換設定點或線
抱歉我資質愚昧，試不出來>"<
以前在隨便亂試時偶爾有弄出輔助點過，但這是隨機發生的，我無法重現...

雖然這個小功能不影響我用SketchUp畫出自己的家
但少了這總覺得不夠方便
有沒有高手能教我，感激不盡~~

2011-07-25 15:51 發佈

文章關鍵字 sketchup 虛線長度

evanhsia

evanhsia
個人積分：11分
文章編號：29535554

11分

2樓

2011-07-25 17:19

能不能用簡單的方式
再問一次

不能就附個圖然後解釋一下

我有點不太懂你想要問的方法

有限長度的虛線
是指要設定所需的長度尺寸去畫線嗎?

虛線?
一般都是畫直線
虛線該不會是捲尺工具那個虛線吧?

雖然我很認真讀但是我還是看不懂....

貓炫

貓炫
個人積分：169分
文章編號：29536052

169分

樓主

2011-07-25 17:38

抱歉~
簡單的說就是如標題，我想畫
1,有限長度的虛線（捲尺工具的輔助線）
2,輔助點

我已經可以把自己的房子畫出基本的規劃與設計了
但這兩個功能我竟然畫不出來
謝謝evanhsia大的熱心指教~~
我看您的圖畫得很容易啊，為什麼我畫不出來Orz

evanhsia

evanhsia
個人積分：11分
文章編號：29536567

11分

4樓

2011-07-25 18:00

貓炫 wrote:
抱歉~
簡單的說就是如標題，我想畫
1,有限長度的虛線（捲尺工具的輔助線）
2,輔助點

1.有限長度的虛線（捲尺工具的輔助線）
你要記得看捲尺工具右上角有沒有" + " 加號
有加號才能做輔助線的功能
確定有+號之後鍵入數字右下角確認你要的數字
輔助線就會偏移過去了
(記住捲尺工具不要用在端點、中點這樣是拉不出來的)
如果沒有加號就只能拉虛線

2.輔助點跟輔助線有什麼不同....?
輔助點我猜是要擺傢俱不好放是不是?
利用捲尺工具及畫直線工具
找出適當的位置去擺放適當的位置

你有圖片要問嗎....?
還是你想怎樣做....大概解釋一下
我就大概猜你需要什麼幫助

貓炫

貓炫
個人積分：169分
文章編號：29537620

169分

樓主

2011-07-25 18:50

evanhsia wrote:
1.有限長度的虛線（...(恕刪)

再次謝謝evanhsia大的熱心指教~~
雖然您沒有直接回答了我想要的問題(抱歉我表達不清~~)
但我還是從您的回答中莫明領悟了我要的答案
使用捲尺工具:
輔助線是由線拉出來的,且會拉出無限長的虛線
輔助點是由端點或交叉點拉出來的,且會帶一條有限長度的虛線(我要的)

其實我只是想在我的設計中加一些示意虛線(有限長度)方便我和系統櫃商談設計
不是必要,但有覺得比較方便
SketchUp不能自由的畫虛線覺得很可惜~~

另外還被我試出一個bug
由端點拉出的輔助點,若將距離設定為0
會出現一個幽靈輔助點,看得到,刪不掉,而且無法使用XD

evanhsia

evanhsia
個人積分：11分
文章編號：29546510

11分

6樓

2011-07-26 0:56

它有粗線的功能
不過是全部線段一併設定
好像在樣式style 那邊設定輪廊邊線之類的
目前電腦沒sketchup

如果要特別表示某一個區域的話
建議你使用填充剖面線的功能

不過就要使用外掛工具了
我很少用插件怕變慢

2D Tools
有個
圖案填充
面填充

它就像是autocad的剖面線
有時我們會特別填充來告訴施作人員那有特別意義....

你的示意虛線是不是拿來討論櫃體內線
還是把手虛線或門板開門方式之類阿

貓炫

貓炫
個人積分：169分
文章編號：29551540

169分

樓主

2011-07-26 10:31

evanhsia wrote:
你的示意虛線是不是拿來討論櫃體內線
還是把手虛線或門板開門方式之類阿

對啊，算是櫃體內線
我設計的櫃子對系統櫃商比較特別一點XD
有機會再到板上分享~

線的style好像不能任意設定
這個功能不知道SketchUp為什麼捨棄不用啊~"~

河魨養殖戶

河魨養殖戶
個人積分：15分
文章編號：29552921

15分

8樓

2011-07-26 11:21

貓炫 wrote:
對啊，算是櫃體內線我...(恕刪)

AutoCAD還是最好用的啦！！

相逢自是有緣

柚橙

柚橙
個人積分：86分
文章編號：29556204

86分

9樓

2011-07-26 13:33

您可以用2個方法去設定Sketch Up的線型...

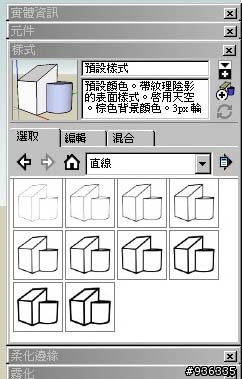

方法1:
樣式-> 選取-> 直線(或其他線型)
然後選取線段的粗細,筆觸或顏色,
但圖面所有的線段都會一併被修改.

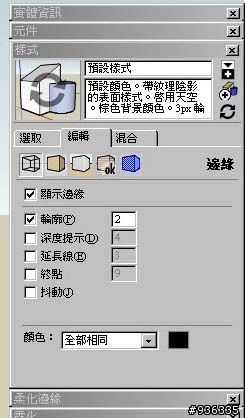

方法2:
樣式-> 編輯-> 邊緣
然後選取您要的線段(輪廓,深度,延長線..等)
再修改他的線段粗細,顏色等等.

另外,由LayOut好像也可定義線型,
不過我很少用到LayOut,請其他人幫忙解答吧!

evanhsia

evanhsia
個人積分：11分
文章編號：29557588

11分

10樓

2011-07-26 14:35

畫虛線

剛上網孤狗了一下
可以使用插件
1.
2D Tools
2.
dashed roadlines
3.
ChrisP_ColorEdge v0.2.3 (綵線虛線)
4.
DashedLines v.1.600
by Todd Burch (付費$20.00)

也有手工自己做虛線的
簡單說就是虛線自己畫然後做組件
SketchyQuestions #9: Dashed Lines

另外也可以使用cad畫虛線
然後匯入進來

Sketchup › 說明文章 › 瞭解更多 › 如何建立輔助線？
http://sketchup.google.com/support/bin/answer.py?hl=b5&answer=95005
