[分享] SketchUP 簡單窗戶的製作

繼上一篇文章 將AutoCAD的圖檔，匯入SketchUP之後的調整步驟，今天要分享的是相關主題：牆面上的窗該怎麼製作會比較快速。

基本上要做出窗戶的方法很多，看你要作的精細度不同，工法也不同瞜。

一、利用"捲尺工具 ( T ) "先確認要開窗戶的位置，再輔以"矩形工具( R ) "
二、直接"推拉工具( P )"，將牆壁的厚度推掉即可。
三、看有沒有裝窗戶的框。
四、將玻璃從輔助線長出來。

下面看圖吧

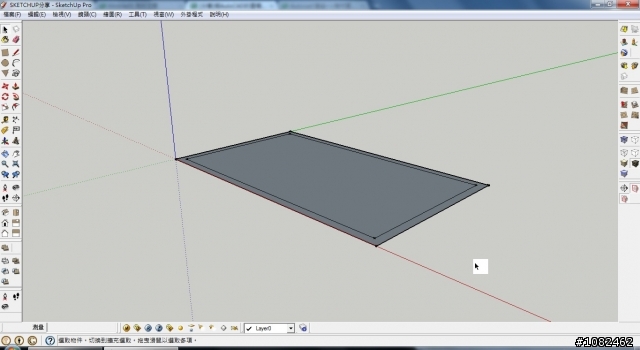

先畫出一個簡單的平面，使用"偏移工具"將牆的位置畫出來。


使用"推拉工具"將牆長出來。


利用輔助線確認窗臺高度，繪製矩形窗框。


直接將窗戶推拉掉。當初給多少的牆厚，現在就推掉多少。
到這邊為只是簡單的做出窗戶的位置，你可以裝上你喜歡的窗戶。


接著另外一種做法，把窗戶的外框做出來。可以用推拉工具做出立體感。


畫線再畫線，這邊是要畫玻璃的部分。


還是使用"推拉工具"將玻璃長到頂。


記得兩片都要長高歐。


記得使用"顏料桶工具 ( B )" 給上半透明的顏料。
如果有渲染軟體，就可以跑張圖出來看看瞜。

PS. 謝謝各位大大的觀賞&參閱，覺得不錯的話，也可以幫海陸仔的其他篇文章留言鼓勵一下，不然我看快要沉底囉。 新年快樂!!
