一條雙絞線(網路線)要接4個監視器，水晶頭的雙絞線要如何壓線?

yu_gimmy
個人積分：409分
文章編號：47243891

409分

樓主

2013-11-16 16:32

小弟要裝8台監視器加一台 DVR，因為環境的關係，打算使用網路線(雙絞線)來代替同軸電纜。

Google 後知道網路線有8芯，一台監視器只要用到兩芯，所以一條網路線透過「網路線轉換器』(圖一)可以接4台監視器，這部份很清楚明寮沒有問題。

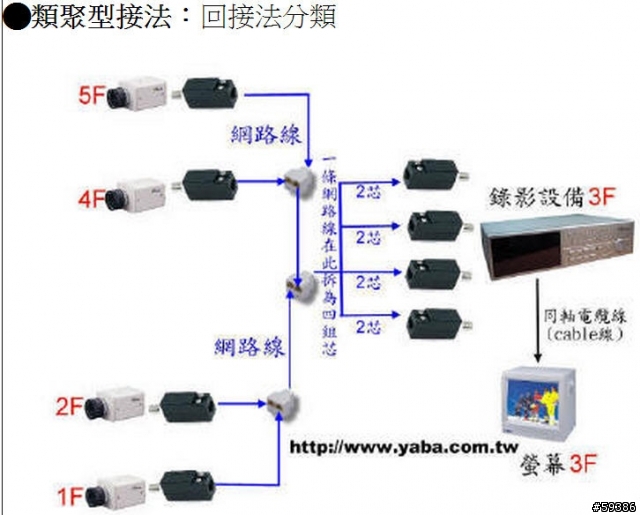

小弟於某監視器商亞霸科技看到其雙絞線接監視器教學，他的類聚型接法(如圖二)網路線皆是打水晶頭，中間再透過網路線分配器(1母轉2母的 RJ45擴充座)做連接。

依他的連接方式，如每個水晶頭的線芯都使用 EIA/TIA 586B 排列，如此一來接監視器端的雙絞線的8芯應該會出現衝突吧?這樣要如何讓共用同一條雙絞線的監視器正常運作?

一條雙絞線(網路線)要接4個監視器，水晶頭的雙絞線要如何壓線?

請問圖一的『網路線轉換器』的正負極是接水晶頭的哪兩隻腳位?
(圖一)網路線轉換器
一條雙絞線(網路線)要接4個監視器，水晶頭的雙絞線要如何壓線?

雙絞線在打水晶頭時『線芯』的腳位該如何分配?應該不會通通打 EIA/TIA 586B 吧?

(圖二)
一條雙絞線(網路線)要接4個監視器，水晶頭的雙絞線要如何壓線?

這個問題，小弟 google 後都找不到答案，請前輩幫忙指點..
市場上 8路的 DVR 及監視器品牌眾多，讓人眼花撩亂，可否推薦幾個品質優良及 C/P 質高的品牌
謝謝
亞霸科技網路線施工教學連結

以上網路線接監視器的教學相關圖文，皆取自亞霸科技公司網站

2013-11-16 16:32 發佈

文章關鍵字雙絞線網路線水晶頭監視器

A博

A博
個人積分：16045分
文章編號：47245171

16045分

2樓

2013-11-16 18:35

首先這個圖怪怪的.....
轉換頭我看的都是BNC的外環頭(這樣該算公還是母?)
網路線四對,白藍,白橙,白綠,白棕(線剖開已幫你絞好)
你兩邊接線頭也不用甚麼水晶頭
直接看是要(白藍的白接+,藍接-)鎖螺絲就好,或是反過來也行,總之兩邊接一樣就好
問題是你攝影機位置有電源?

A博

A博
個人積分：16045分
文章編號：47245192

16045分

3樓

2013-11-16 18:37

轉換器我說的那種頭跟轉換器間還有一小段線,稱做老鼠尾巴......哈

senned

senned
個人積分：1143分
文章編號：47246317

1143分

4樓

2013-11-16 20:24

如果要用一條網路線拆線給不同鏡頭，
要用CAT7的線，才不會出現嚴重相互干擾狀況，
輕微干擾是免不了的。

richyyy33

richyyy33
個人積分：2分
文章編號：47247149

2分

5樓

2013-11-16 21:25

http://b.rimg.com.tw/s2/8/4d/9a/21110177753498_436_m.jpg

請找這種繳線傳輸器, 注意有 F頭/BNC頭分別

另外訊號有極性, 網路線的兩端顏色接法要一致即可~

除非距離非常非常遠, 不然用過 cat 5e, cat 6 訊號都沒有明顯的干擾產生

天堂之路

天堂之路
個人積分：21分
文章編號：47247381

21分

6樓

2013-11-16 21:41

簡單的說,每一組絞線,接一組轉接器,
鎖在螺絲那個位置,兩邊的顏色和正負要相同,例如白橘接+,橘接-,另一邊也要一樣,
我是不知道RJ45的接頭是做甚麼用的,不過使用上就是這樣接,
至於使用網路線傳輸來或多或少會發生畫面干擾的情形.

至於 DVR 的品牌,如果真的很計較,找看有商品檢驗局檢驗合格的商品即可,
至於監視器,就看保固和品牌,
如果是網拍上購買,找未來售後服務可以支援的賣家即可.

至於其他就是細部規格,每秒可以錄的畫面張數和規格確認清楚即可,
例如有的 DVR 監看的畫面是 720*480 張數是 240 個畫面,
但是錄影時,可以錄影的畫面是 720*240 張數是 60 個畫面,
如果錄影畫面 352*240 的,張數就可以到 120 個畫面.

這個就是 DVR 的價差部分,
甚至有的機種支援到 960H (960*480) 或是數位輸入(HD-SDI),
這個都會造成價差.

yu_gimmy

yu_gimmy
個人積分：409分
文章編號：47249834

409分

樓主

2013-11-17 0:29

achitsai wrote:
首先這個圖怪怪的.....
轉換頭我看的都是BNC的外環頭(這樣該算公還是母?)
網路線四對,白藍,白橙,白綠,白棕(線剖開已幫你絞好)
你兩邊接線頭也不用甚麼水晶頭
直接看是要(白藍的白接+,藍接-)鎖螺絲就好,或是反過來也行,總之兩邊接一樣就好
問題是你攝影機位置有電源?.....(恕刪)

絞線傳輸器也有 BNC 頭，所以接監視器與 DVR 部分不須再用轉接頭

如果一條絞線接一支監視器也就不須壓水晶頭了，我要用一條絞線接4支監視器，所以監視器到 DVR 間須透過RJ45 1轉2的分接頭，這時就須水晶頭了。

yu_gimmy

yu_gimmy
個人積分：409分
文章編號：47249871

409分

樓主

2013-11-17 0:31

achitsai wrote:
轉換器我說的那種頭跟轉換器間還有一小段線,稱做老鼠尾巴......哈...(恕刪)

那種老鼠尾巴的是接線式，我想用有提供 RJ45 Port 的"絞線傳輸器"

yu_gimmy

yu_gimmy
個人積分：409分
文章編號：47249927

409分

樓主

2013-11-17 0:34

senned wrote:
如果要用一條網路線拆線給不同鏡頭，
要用CAT7的線，才不會出現嚴重相互干擾狀況，
輕微干擾是免不了的。...(恕刪)

DVR 監視器改接絞線應該是用 UTP Cat5e 就 OK 了，而且絞線的傳輸品質比同軸電纜優良。

yu_gimmy

yu_gimmy
個人積分：409分
文章編號：47249965

409分

樓主

2013-11-17 0:37

richyyy33 wrote:
http://b.r...(恕刪)

這種老鼠尾巴的絞線傳輸器需要接線，我計畫使用 rj45 PORT 的腳線傳輸器
