哈囉大家好，我是ROG小哥，本篇為「ROG CLAYMORE II開箱 - 一把ROG的傳奇旗艦鍵盤」附篇，如題所示將會對「ROG RX 光學機械軸」進行介紹，原先要與CLAYMORE II 正文一同登場，但由於篇幅及圖片較多有礙觀瞻，為使閱讀順利，特此獨立出來另做篇幅介紹。當然若有興趣也不妨可以去看看小哥最新的ROG旗艦鍵盤「ROG CLAYMORE II開箱文」，文中將會對CLAYMORE II做非常詳細介紹。
由於ROG RX軸體目前尚未單獨販售，因此本次拆解軸體分別來自「ROG CLAYMORE II RX BLUE」及「ROG STRIX SCOPE RX RED」鍵盤上的「Scroll Lock」鍵，其餘他廠軸體購於網上。
▲▲▲ROG RX 光學機械軸。 (BLUE RED)。
外部結構
ROG RX軸可見外殼部分，採用透明塑膠製成，正面刻有無懼之眼，背面為ROG字體，固定座為黑底塑料，底部採三腳固定於PCB板上，左右側邊卡榫固定於鍵盤上。拔除鍵帽後，可見ROG RX本身與一般十字軸鍵帽不同，採用四腳支點固定於按壓機構上，這也代表ROG RX並不相容市面上所有十字軸替換鍵帽。
當然會採用四腳支點固定，一定是有非常可靠的原因，如此般的設計可以對鍵帽於任意點施力，其傳導到按壓機構的力度會大致相同，盡可能降低力偏差，達成鍵軸穩定。
▲▲▲ROG RX BLUE及鍵帽。

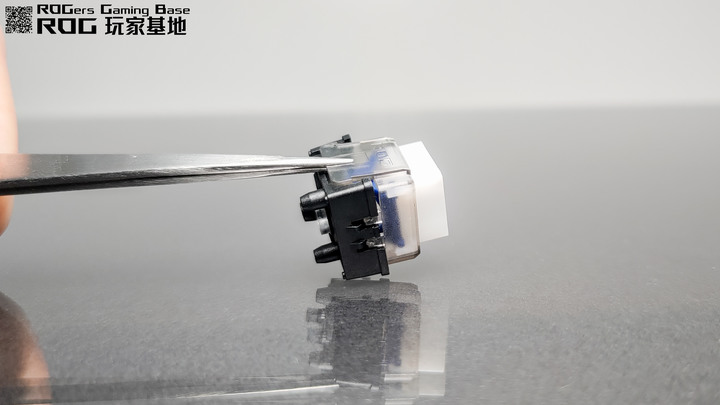

拆除外殼並不困難，固定卡榫非常細小，使用指甲或鑷子輕輕勾起並同時向上拉，對向同理，或者同時使用指甲勾住兩側並同時向上拉，也可輕易拆除。
拆除外蓋後，軸體機構零件並不會四處散落，整體機構可以穩定運作，並非類似他牌，使用外殼來做為固定，拆開後即散落，可見為何ROG RX外殼固定卡榫無須做大，因為其無須承受彈簧推力。
- 單邊勾起
- 上蓋拆除
內部結構
接下來才是重頭戲，將軸體上半部按壓機構稍微向前搬動，使後方卡榫彈開再向前推，即可拆除按壓機構，但若直接向右搬開，會導致底部結構被直接拔起，可能會造成彈簧彎折損傷，務必注意。拆除按壓機構後，RX BLUE與RX RED內部結構有些許不同，可看到主要按壓彈簧放置於導光條上，務必使用鑷子將彈簧拿起，彈簧本身沾有潤滑油，應盡量避免使用手指直接抓取。
▲▲▲ROG RX按壓機構拆除。
RX BLUE拆解分析

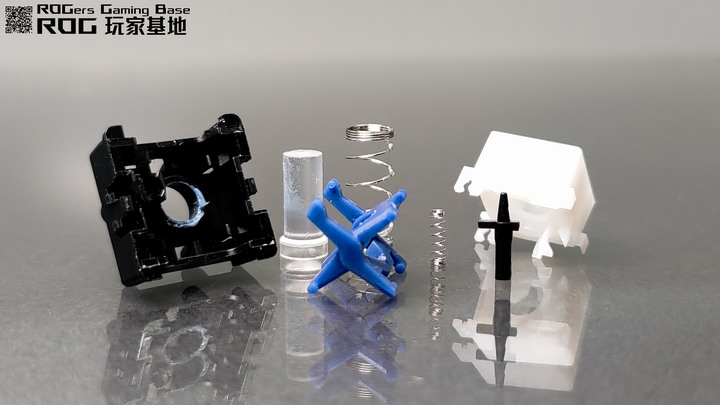

首先拆解RX BLUE後，可見一大一小兩個彈簧，側邊為段落感觸發機構彈簧，軸體的段落感及聲響都來自此結構，同時此結構也是觸發光學感測的主要部分。
RX BLUE做動原理也不複雜，按壓時上斜桿部件推動光學觸發機構上方撥桿，彈簧對其向下施力，此動作造成按鍵觸發，回彈時依靠主彈簧彈性位能帶起按壓機構，上升同時下斜桿部件將光學觸發機構上方撥桿帶起歸位，此時完成一次RX BLUE做動。
- 機構說明
- 原圖

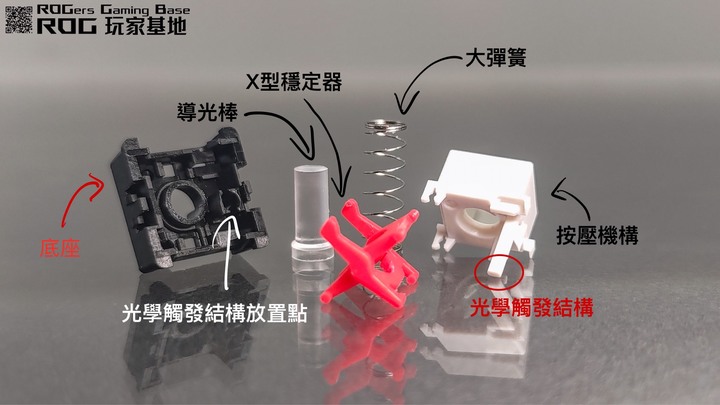

RX RED拆解分析拆解RX RED較為簡單，其內部構造較為簡單易懂，由於線性軸直上直下構造概念，內部僅有一個主要彈簧。
RX RED做動原理非常簡單，在按壓同時光學觸發桿與按壓機構落下，此動作造成按鍵觸發，回彈時依靠主彈簧彈性位能帶起按壓機構，同時光學觸發桿升起，並停止觸發，此時完成一次RX RED做動。
但拆解時小哥發現，若以塑膠射出來說，為使零件脫模方便，照理應會將在RX RED部分無用的「上下斜桿部件」刪去，僅保留光學觸發桿，RX RED卻將其保留，不知道是否留給其他未來的RX __ 軸作使用，小哥大膽推測有可能是留給類似茶軸手感的ROG RX軸，來作為無聲段落感機構使用。(此論點僅為推測，如有雷同純屬巧合。)
- 機構說明
- 原圖
RX軸滑軌設計

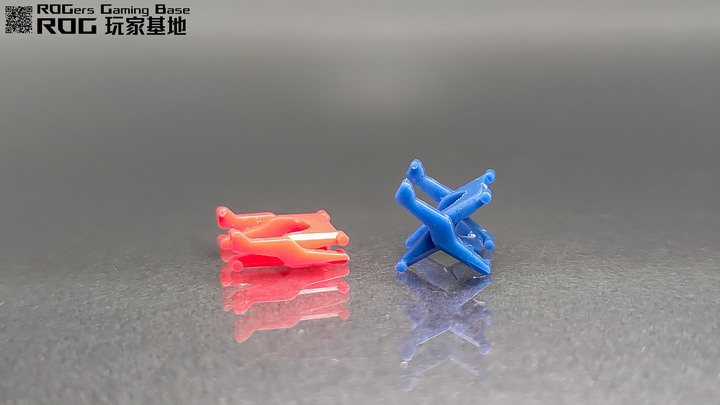

當然機械軸還有一個很重要的點，「滑動軌道」，有軌道才能使機件結構穩定運行，ROG RX軸滑動機構為獨立零件，也就「RX」的「X」部分，官方將其稱為「X型穩定器」，拆除方式非常容易，使用鑷子鉗住外側結構，向上施力即可鬆開底部卡榫，反之亦同，最後在順著滑軌，結構類似剪刀腳的設計，可使按壓機構穩定均於受力，其結構分別由兩塊C字結構組成，中間以圓形卡榫固定，確保機構順利滑動，X型穩定器結構其固定支點於軸體左側上下，一共四個，而活動支點於軸體右側上下，如此般的設計，可直接將四腳鍵帽穩定且均勻的鍵壓，平均分配至各個支點，已達成鍵帽穩定上下運行。
▲▲▲X型穩定器拆除。
- X型穩定器
- 零件分解
RX組裝
裝回時，先將滑軌機構固定於底座，在將導光條插回並放上彈簧，由於RX BLUE及RX RED機構設計不同，RX BLUE組裝時，需先將光學觸發機構抬起，並使用鑷子插入感光孔洞，避免其再次落下，再將小彈簧放上，最後對準扣上按壓機構並裝上外殼；然而RX RED僅需做最後一步驟而已。相信看完小哥拆解及組裝，大家對於ROG RX有更近一步的了解，ROG RX軸本身有一定的工藝技術，其結構設計非常穩定，在拆裝上不會類似金屬彈片容易損壞變形，因此也提供了自行潤軸及更改軸體彈簧的機會，大副度提高軸體可玩性，希望以上資訊可以進一步幫助到有自行潤軸或改軸需求的玩家。

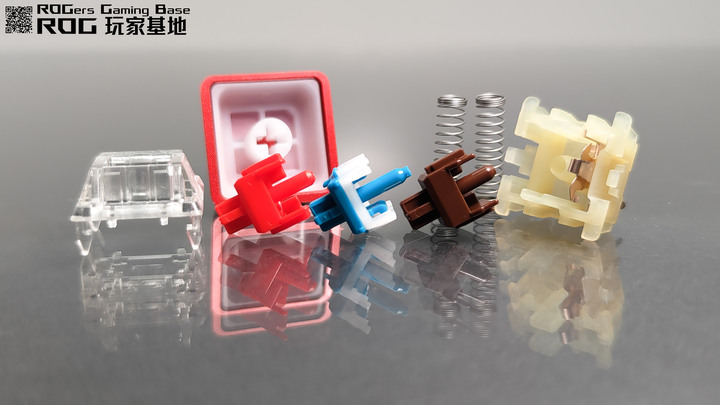

其實小哥我拆裝ROG RX軸看似簡單，其實兩個軸體也被我拆裝不下10次，首次拆解光是研究如何「不拆壞」就花了將近半小時，全部分解到復原也將近半小時，不得不說ROG RX設計得非常精細，同時我也購入許多他牌軸體來做比較分析，由於我也並非專業人士，將不會對下列軸體做評斷，僅附上拆解圖供大家參考，若想知道詳細數據還請自行去各家網站觀看。
- 某桃
- 某蛇
- 某G
ROG RX軸體燈光
由於排除十字軸中央支柱，ROG RX軸的燈光效果也有全新的樣貌，置中的導光棒，使鍵盤RGB燈光可以均於投射到整個鍵帽上，對比一般上置燈珠，ROG RX鍵帽可以將字體及符號整齊直線排列，不必擠在同一區塊。
▲▲▲ROG RX 燈光及配置。
若將拆下導光棒部鍵仔細觀察，可以發現導光棒頂部採用半凹透鏡的設計原理，可使燈光更有效率的散射，因此鍵帽周圍燈光效果還是非常清楚明顯，以CLAYMORE II的「F11」鍵舉例來看，在燈光100%下，可見音量符號亮的非常明顯。
這樣的燈效設計對於視覺派的我，是非常滿意的，亮度夠亮、字體夠大、整齊排列並且前置字體符號非常明顯，堪稱最佳白內障鍵軸。
▲▲▲導光棒內圓部份採半凹透鏡，增加散射能力。
▲▲▲F11鍵透光度特寫。
RX軸按壓手感
說到按壓手感，這就是ROG RX出眾的地方，ROG RX與一般十字軸軸體相比其穩定度，可說是高下立判，這乃是歸功於鍵帽四腳支點及X型穩定器的設計。RX BLUE為段落軸，其觸發力為65gf，按壓手感非常紓壓且清脆果斷，聲響部分喀喀聲算是悅耳，聲響大約介於65~75分貝，還算是可以接受的範圍，由於內部段落感構造倒是蠻像是按壓式原子筆內部設計，按起來特別清爽，非常適合上課紓壓用，按到老師嫌吵。
RX RED為線性軸，其觸發力為45gf，按壓手感直上直下乾淨俐落，相比一般十字軸穩定許多，有種直覺式按壓感，鍵帽表面隨時與手指貼合。
兩種軸體在遊戲或文書處理上都有非常優異的表現，但由於手感這種東西是主觀意識，我也不方便多做評斷，有需求的玩家不妨去實體店面按壓試打看看，再依照個人喜好做購入。
▲▲▲ROG RX RED & BLUE軸規格表。
▲▲▲將拆下的ROG RX BLUE 作為吊飾。
ROG RX軸體未來可能性
ROG RX軸目前看來已經搞定最難處理的RX BLUE段落軸，依照目前的裝況來看，要推出其它手感的軸體也不是並不可能，以線性軸常見的BLACK & SILVER來說，只是差在按壓克數，ROG RX換個顏色及彈簧就輕鬆搞定，唯有比較需要構思的BROWN段落軸，可能需要再進一步研發。但以現階段來講，ROG RX軸目前最需要推出的是專屬的PBT替換鍵帽，目前RX系列的產品都是採用ABS鍵帽及字體雷雕，短期來看好像並沒有甚麼大問題，但長久來看，鍵帽打油及磨損都是不可避免的狀況，即使表面漆材做的再好，它也只是漆材，既然都推出ROG自有軸體，那推出專屬PBT鍵帽那也是必要的。
▲▲▲CLAYMORE II 鍵帽塗層，有一定的耐用度，但其畢竟是塗層。
ROG RX軸總結
仔細觀察ROG RX軸體，接近封閉式的設計，避免灰塵等雜質掉落，同時內部多處機構都有使用少量潤滑油，以維持穩定手感，盡可能降低軸體異常狀況。不僅如此， ROG RX也總結各種軸體的優點，像是光學觸發、X型穩定機構、中央RGB燈效、軸體潤滑及類封閉設計...等，但說到缺點ROG RX是一個很特例的存在，它這個優點同時也是它的缺點，在通用的十字軸與穩定觸發力道，這兩者是一個難以取捨的特點，ROG RX選擇了穩定觸發力道，因此也可以將RGB燈光設置於鍵帽正中央，選擇穩定的觸發同時也能獲得美觀的RGB燈效，其舉動雖然一石二鳥同時也非常大膽，考驗玩家會不會無法接受特規鍵鍵帽，但如果小哥以電競角度出發，「穩定的按壓手感是大於一切因素」，視覺化的客製鍵帽，並不是高端電競的需求。
- 按壓後封閉狀態
- 潤滑細節
- 彈簧底部潤滑
最後關於類封閉式設計防塵效果，這邊要特別說明，ROG STRIX SCOPE RX有通過IP56 防水防塵，因此RX軸體是有防塵效果，另外歸功光學觸發的結構設計，軸體本身沒有任何金屬接點，進水對RX軸體沒有影響，只要PCB板有做防水設計，鍵盤本身即防水。
▲▲▲ROG STRIX SCOPE RX RED 鍵盤喝水。(原檔案遺失只剩下低畫質，還請見諒)
開箱後記

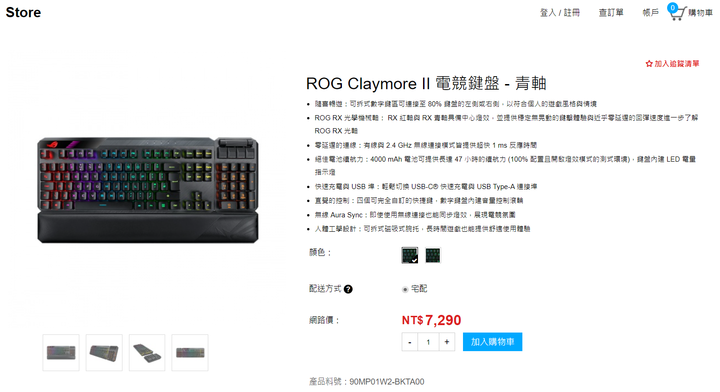

想要體驗最新的ROG RX BLUE光學段落軸，目前不僅在ROG CLAYMORE II上可以體驗到，上月ROG STRIX SCOPE RX也推出RX BLUE版本可供選購，目前搭配官網活動SCOPE RX售價3190，且贈送ROG SHEATH 電馭粉滑鼠墊(定價1290)，是目前非常高CP值的選擇，有興趣體驗RX軸的玩家不妨可以考慮看看。另外在小哥撰寫這篇文章的同時，ROG發布了最新的ROG NX 十字軸，對其我深感興趣，未來上市同時，我再來將其拆解並分享給各位看官了解其內部構造，在此之前大家可以參考官方網站對於ROG RX/NX的介紹。(連結)
- CLAYMORE II
- SCOPE RX
這次的開箱就到這邊結束，再次推薦各位看官觀賞小哥所寫的「ROG CLAYMORE II開箱 - 一把ROG的傳奇旗艦鍵盤」，非常感謝各位的觀看，有任何問題，歡迎在留言區提出討論或私訊我的instagram/FB粉絲頁。
