【隨意手札-04】機械鍵盤維修/整理-羅技 G613 篇。

▼ 這是我至網路拍賣購入的二手羅技G613無線鍵盤,生產日期為2017年48週(約是12/03-12/09間)。約3年半前的鍵盤
【隨意手札-04】機械鍵盤維修/整理-羅技 G613 篇。

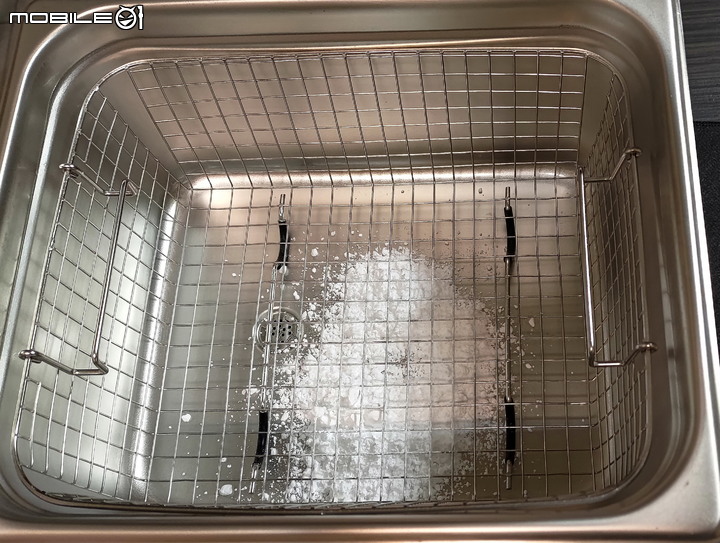

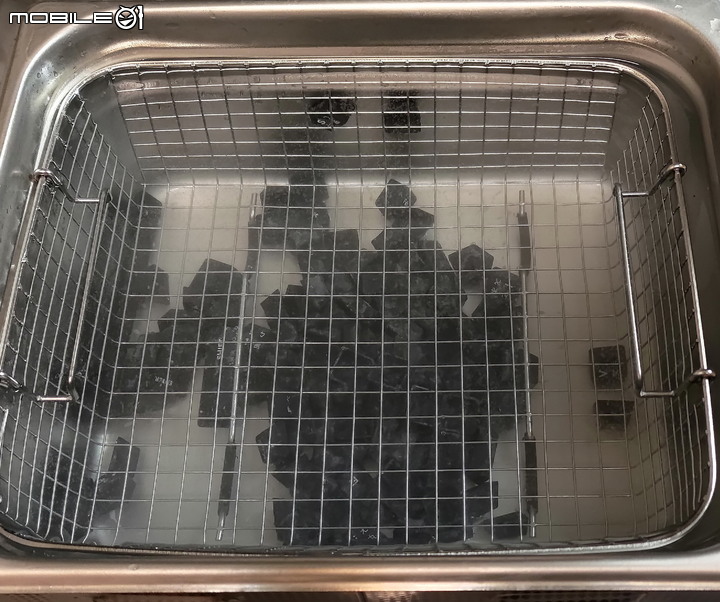

▼ 先用蘇打粉+超音波清洗機把鍵帽清洗一下。
【隨意手札-04】機械鍵盤維修/整理-羅技 G613 篇。
【隨意手札-04】機械鍵盤維修/整理-羅技 G613 篇。

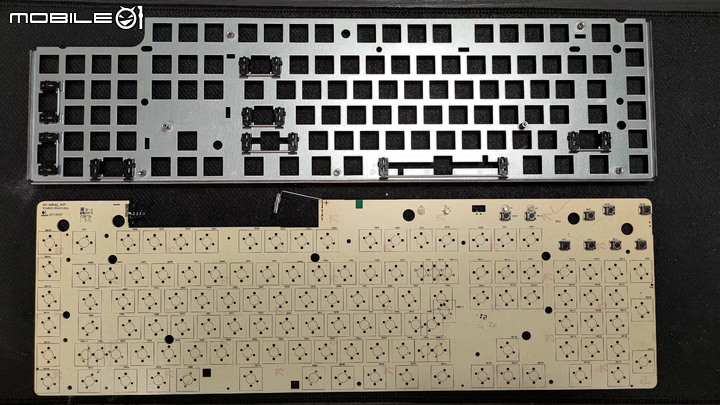

▼ 耐心的把按鍵軸全解焊下來。
【隨意手札-04】機械鍵盤維修/整理-羅技 G613 篇。

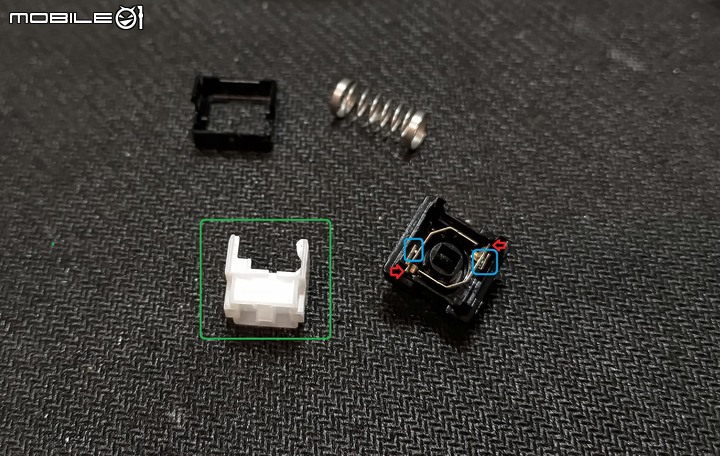

▼ 藍圈處是處於『常閉』狀態,噴藥水除氧化時建議讓它『開啟』狀態,這樣藥水咬的效果會比較好(紅色箭頭方向是讓它開啟的方向)。綠圈建議噴點鐵氟龍。
【隨意手札-04】機械鍵盤維修/整理-羅技 G613 篇。

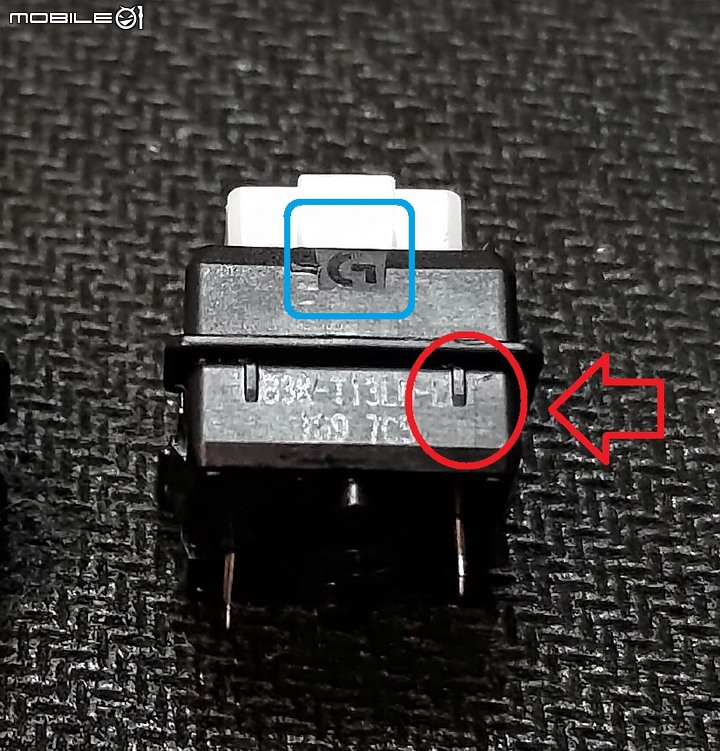

若懶得解焊軸,也可以偷懶直接拔下鍵帽從孔內噴藥水除氧化物,畢竟這款沒有LED燈罩。(找出軸體的『G』記號,紅圈處就是觸發接點的位置。往兩紅圈處噴即可)
【隨意手札-04】機械鍵盤維修/整理-羅技 G613 篇。
【隨意手札-04】機械鍵盤維修/整理-羅技 G613 篇。

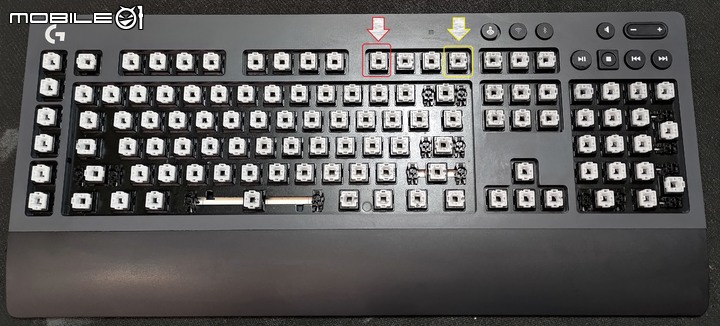

▼ 就像這樣直接偷懶拔下鍵帽,找好軸體『G』記號直接噴藥水。(但需注意,每顆軸的方向並非都一樣
【隨意手札-04】機械鍵盤維修/整理-羅技 G613 篇。

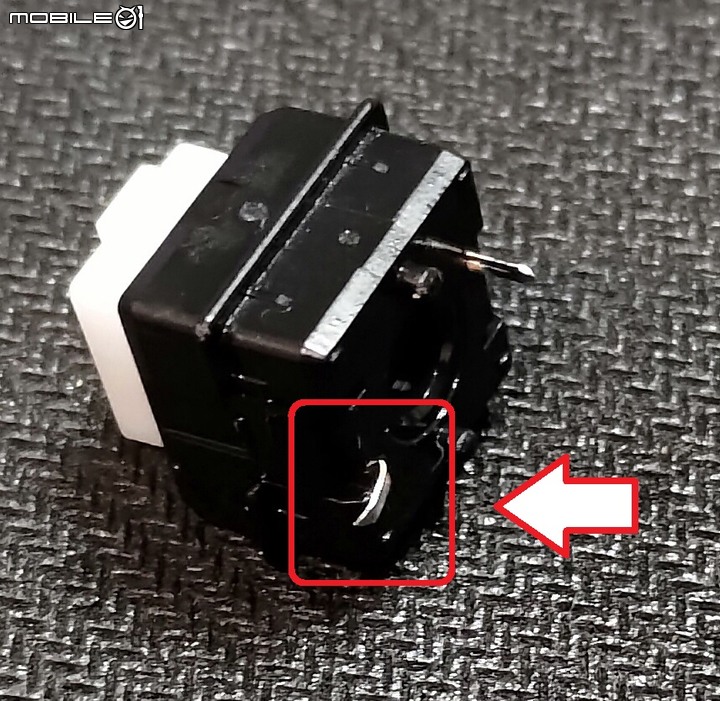

▼ 裝上軸體時也需留心一下,不然就會這樣壓歪掉。
【隨意手札-04】機械鍵盤維修/整理-羅技 G613 篇。

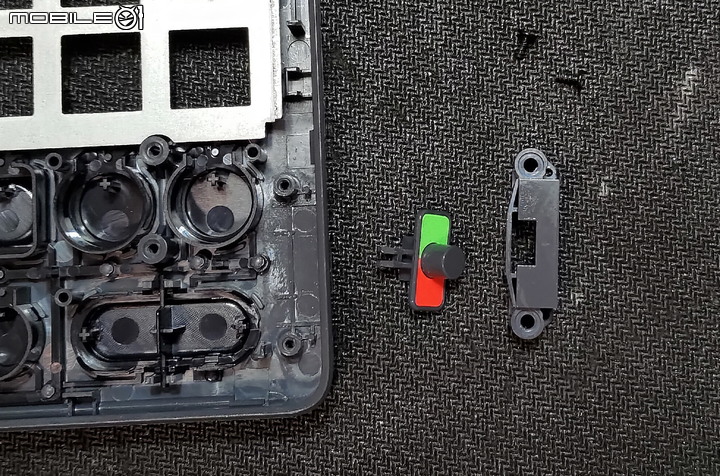

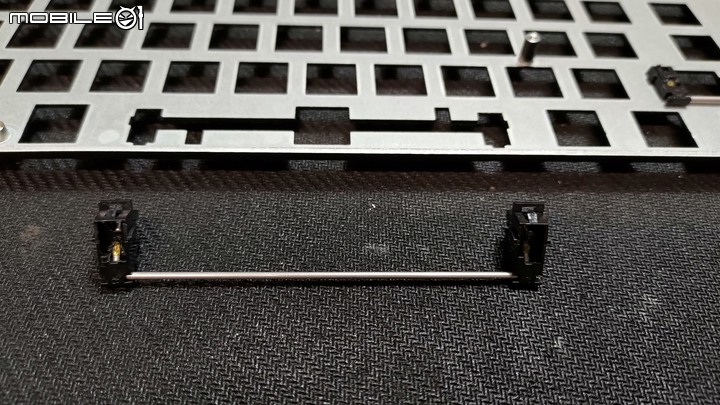

▼ 這類輔助軸跟電源開關可以細拆分解,建議上點矽油或噴鐵氟龍。
【隨意手札-04】機械鍵盤維修/整理-羅技 G613 篇。
【隨意手札-04】機械鍵盤維修/整理-羅技 G613 篇。
【隨意手札-04】機械鍵盤維修/整理-羅技 G613 篇。

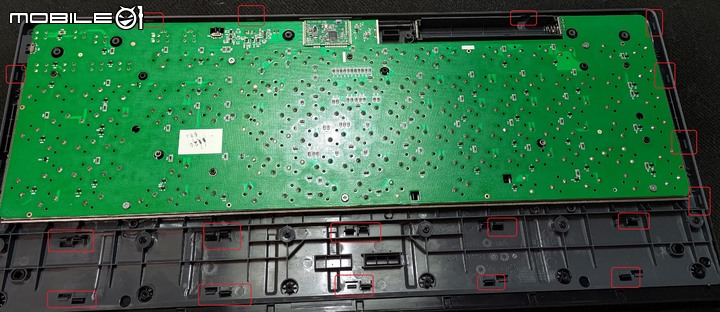

▼ 這些『卡扣』上點矽油膏。爾後會比較好拆裝。
【隨意手札-04】機械鍵盤維修/整理-羅技 G613 篇。

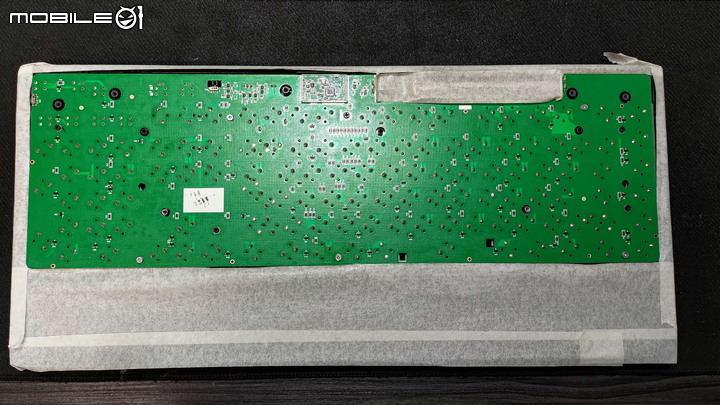

▼ 全部完工後噴上三防膠。可防潮濕、防水、防短路!(爾後喝東西可以豪邁亂噴+亂滴)
【隨意手札-04】機械鍵盤維修/整理-羅技 G613 篇。

仔細看!有透明的防護層。
【隨意手札-04】機械鍵盤維修/整理-羅技 G613 篇。
【隨意手札-04】機械鍵盤維修/整理-羅技 G613 篇。

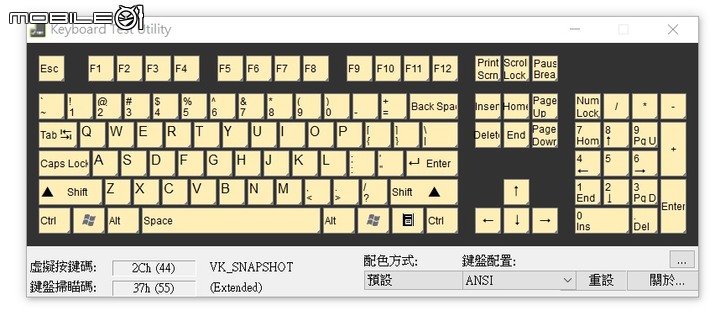

▼ 簡單測試一下按鍵是否有觸發+連點現象。
【隨意手札-04】機械鍵盤維修/整理-羅技 G613 篇。

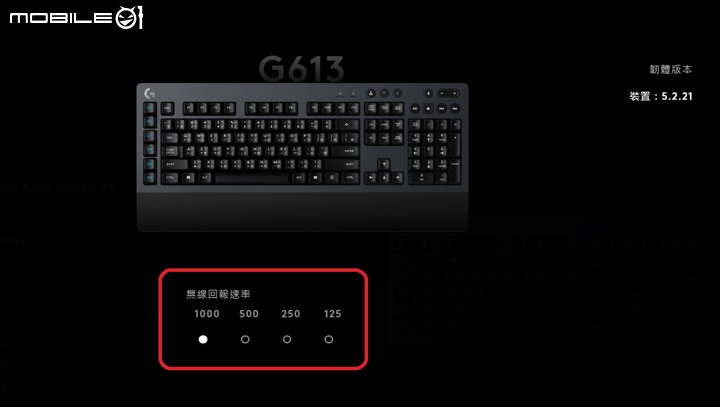

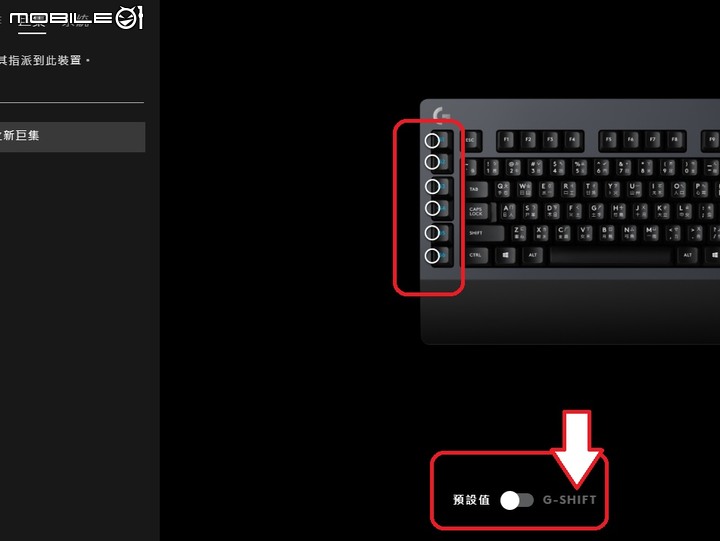

▼ 搭配『G-SHIFT』可以實現『12個』自訂巨集。我覺得這種獨立出來的『G1~G6』按鈕比設定在『F1~F12』的實用。且無線回報速率可以達到1000,真的很快!
【隨意手札-04】機械鍵盤維修/整理-羅技 G613 篇。
【隨意手札-04】機械鍵盤維修/整理-羅技 G613 篇。




結論》:請務必讓我充滿『滿滿的虛榮感』,抽空完成以下操作
【隨意手札-04】機械鍵盤維修/整理-羅技 G613 篇。
【隨意手札-04】機械鍵盤維修/整理-羅技 G613 篇。

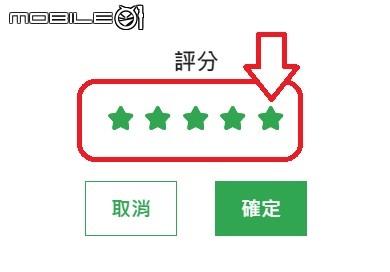

∠(¯¯¯▽¯¯¯):請務必抽空評分5分,讓我充滿『滿滿的虛榮感』,感謝萬分!
2021-06-26 23:58 發佈
.....清理到把軸全部解焊拆下來是怎麼了
咕小毛
咕小毛 樓主

把接點的氧化物清掉。畢竟我是買2手鍵盤,而且前使用者也用了約3年半了!

2021-06-27 16:25
這支很可惜的不是相容mx 3腳軸+十字鍵帽
不然故障軸體,直接換軸,搞不好會比較簡單...
咕小毛
咕小毛 樓主

(〝O〞) 看有沒有人研發出『軸腳位轉接座』!(快來去查查看)

2021-06-28 17:41
