Realforce 103U 中文黑同刻 6千多的鍵盤
規格：
KEY SWITCH：Topre 靜電容量方式 (35g, 45g 55g 三種force)
鍵數： 103 鍵
語言排列： 英語 ASCII(有注音印刷)
Key Stroke： 4.0mm
尺寸： 455 x 168.5 x 39.6 mm(W,D,H)
線長： 1.5m
印刷： 熱昇華印刷 同色刻印
網路售價： $6,800
正面（正面這張有引用別處圖片，如有不妥請告知刪除）
![[維修]Realforce 103U 中文黑同刻 6千多的鍵盤](http://attach.mobile01.com/attach/201110/mobile01-4da8d2ab533b11c53c3e5211f5e21103.jpg)

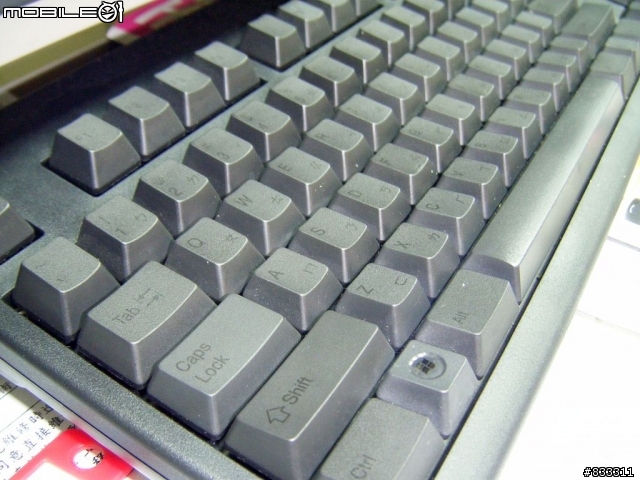

熱昇華 同色刻印含注音 印刷近拍
![[維修]Realforce 103U 中文黑同刻 6千多的鍵盤](http://attach.mobile01.com/attach/201110/mobile01-6d3607ee687ccffe33ff61667f5a9923.jpg)
拆開背版，一堆螺絲＝.＝ 黑色26PCS ， 白色固定螺絲為11PCS 轉到手酸＝.＝...
![[維修]Realforce 103U 中文黑同刻 6千多的鍵盤](http://attach.mobile01.com/attach/201110/mobile01-10508f3f12234fe1df10681cebf1040f.jpg)

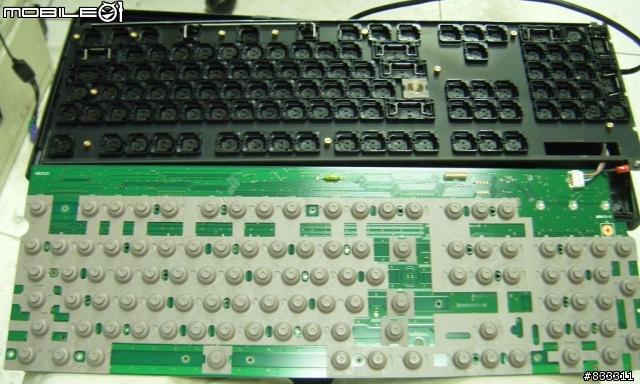

拆開後
![[維修]Realforce 103U 中文黑同刻 6千多的鍵盤](http://attach.mobile01.com/attach/201110/mobile01-e5d2cd166ec55b87571eb83e23a8a484.jpg)
令我覺得神奇的是
他跟一般199的薄膜式鍵盤一樣都有層軟膠
只是他軟膠下面電的是彈簧去控制回彈磅數
軟膠層特寫（剛好就是故障區）
![[維修]Realforce 103U 中文黑同刻 6千多的鍵盤](http://attach.mobile01.com/attach/201110/mobile01-0871ff34859c7949cff5ad18ba07aa4a.jpg)
這之因為淋到液體所以會短路一直觸發訊號
故拆解晾乾
拿掉橡膠 層後反過來特寫
![[維修]Realforce 103U 中文黑同刻 6千多的鍵盤](http://attach.mobile01.com/attach/201110/mobile01-c0a8186d5f63387bf73b29cdd5df422a.jpg)
裡面結構很簡單
就 1.電路版 2. 橡膠層 3.橡膠層內的 彈簧
來就沒了
這種設計推測應該很少故障 0.0
畢竟沒軸心也沒有接觸點問題
是靠靜電觸發
只是就是不能碰到水
