後來發現DK2108S與DK2108差別於有無背光功能，它們本身的PCB電路板是一樣的，僅DK2108是留下LED和電阻的空焊點...
所以剛好對岸有教程就開始自己的DK2108改裝之旅（本身已過保
）...材料上我都是在對岸的X寶買的，一來便宜很多而且不同買家最後都能統一集運~
不過有一點要注意就是對岸的教程改裝DK2108版本均是2015年前的文章。有一點要注意的是電阻的大小，2015年前的DK2108所使用的LED 電阻是1206型的，而我手上這隻DK2108是2015年買的，它所使用的電阻均都是0603型的，因此要改裝的大大們需要在這點留意下...
也因我沒留意到有這樣的問題，因此材料還要重買
點我
-----------------------------------------------------------------------------------------------------------------------------
DK2108 改裝背光材料所需：（以我的DK2108）
-3mm 無邊LED （我是買110個以備損壞，對岸賣家很好還送我多幾顆）
- 0603 SMD貼片電阻 560R 【外觀561】，數量：每一個LED需要一個
- 0603 SMD貼片電阻 0R 【外觀0】，數量：4
- 0603 SMD貼片電阻 331R 【外觀331】，數量：1
- 0603 SMD貼片電阻 103R 【外觀103】，數量：1
- MMBT3906 2N3906 2A （sot-23） PNP 電晶體 【外觀2A】，數量：2
- DK2108S 韌體【Ducky官網就有】
-----------------------------------------------------------------------------------------------------------------------------
以上材料在對岸買會比較便宜，如果要速度快的話可以去露天找找看~只是我是覺得運費很不划算~
或是台北光華商場附近的電子材料行找的到，只是貴在於LED和 560R電阻~

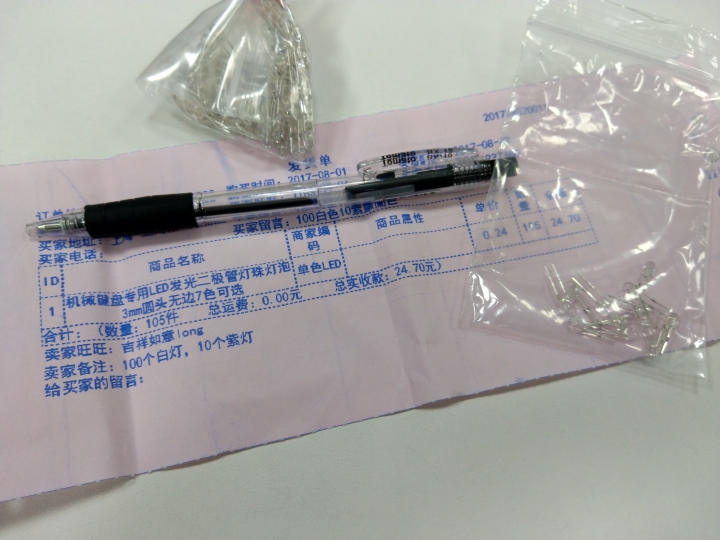

我買的是白色100顆和紫羅蘭色10顆

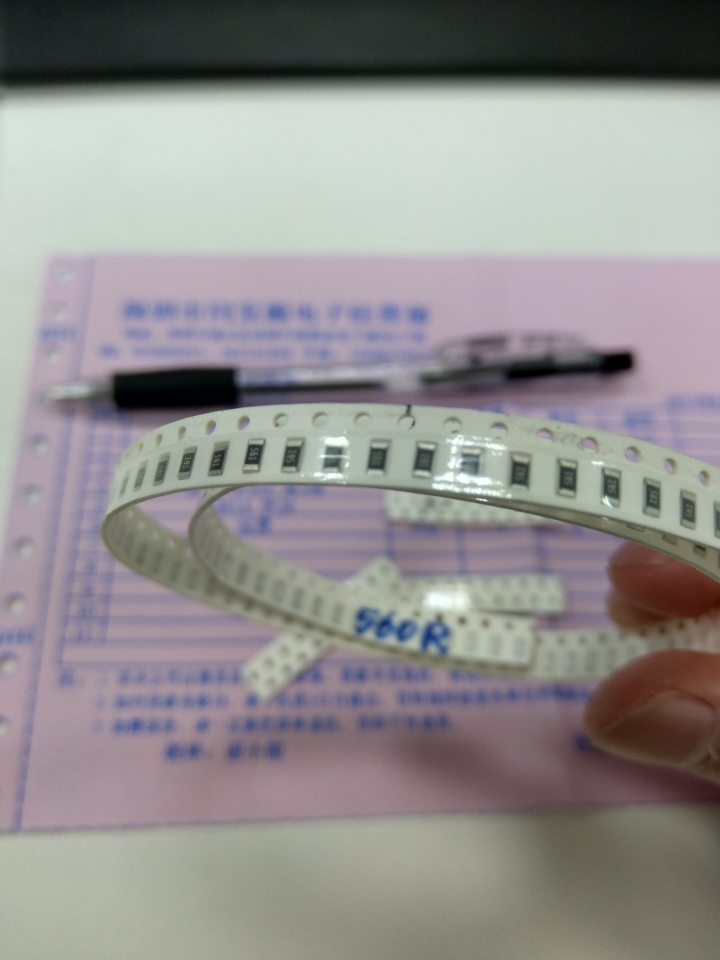

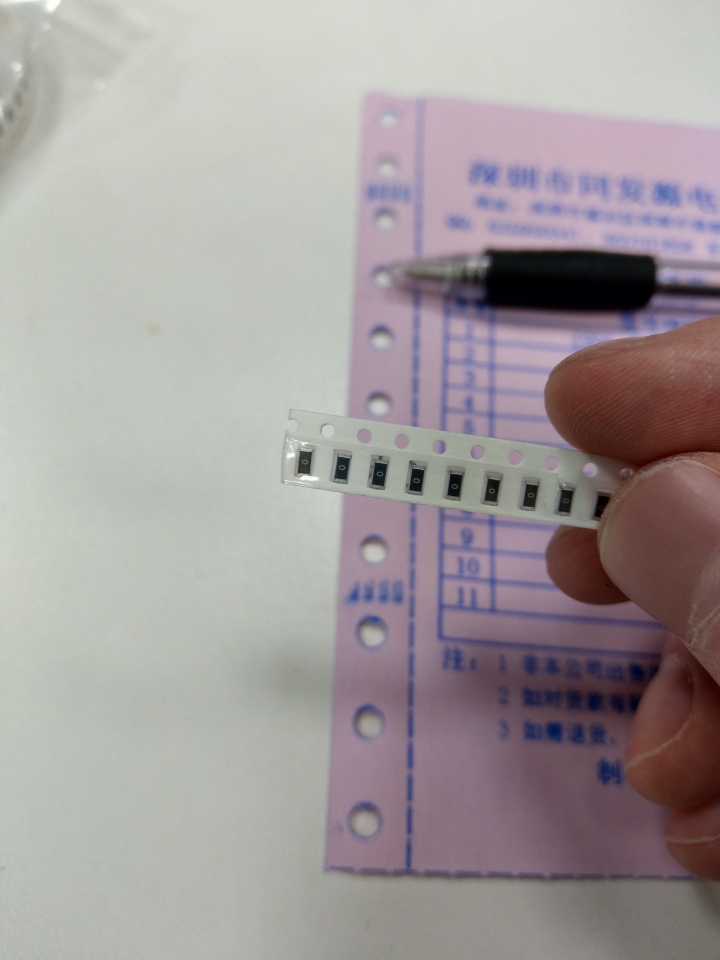

0603 貼片電阻

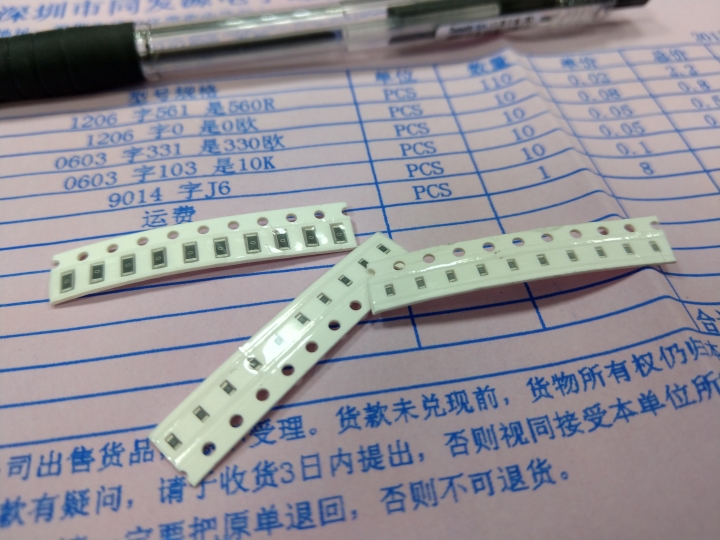

買錯的1206貼片電阻
-----------------------------------------------------------------------------------------------------------------------------
在開始動工之前，需要到Ducky官網去下載DK2108s的韌體，並刷上。
點我-下載韌體

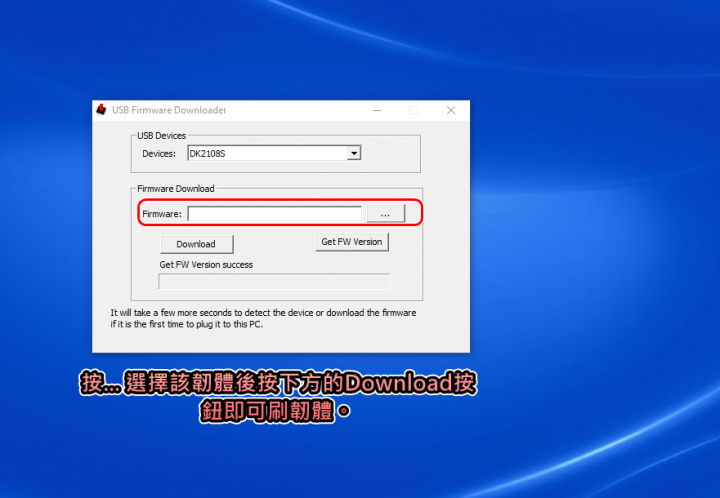

韌體更新程式
點我-下載更新程式

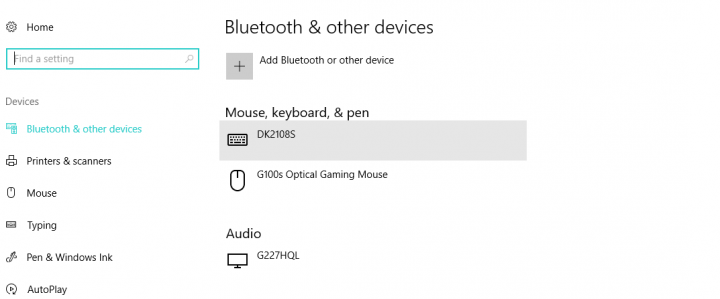

在設備裝置中，顯示D2108S，表示韌體刷成功~
-----------------------------------------------------------------------------------------------------------------------------

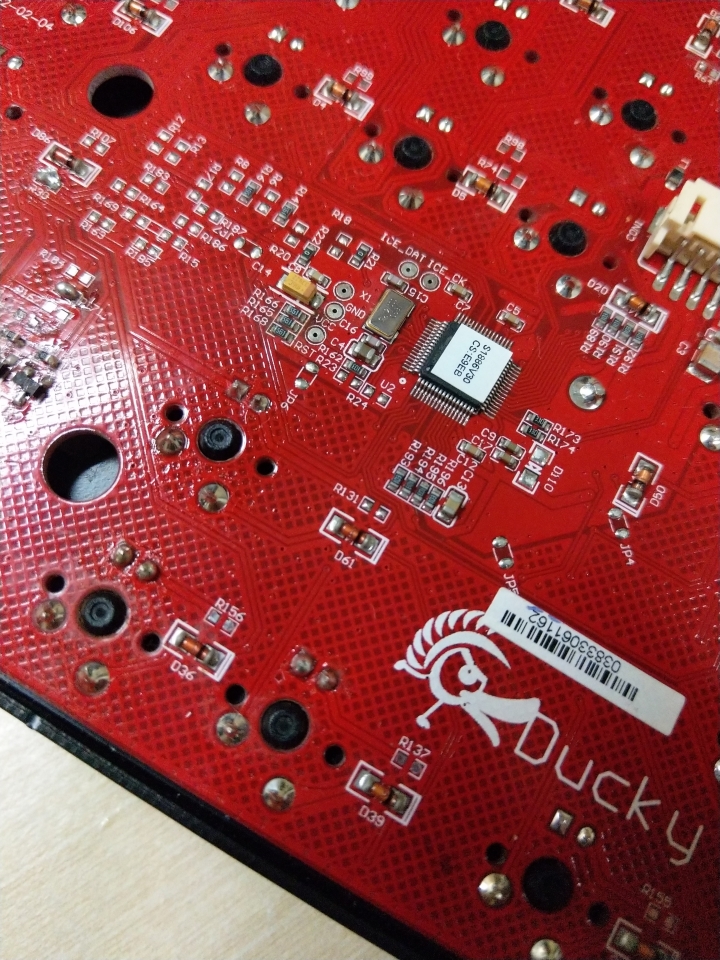

紅框與白色框：R30、R164、R186、R171
都焊上0R 貼片電阻，如果買不到0R電阻可以把這個地方都焊上短路
藍框：R19
焊上103R 貼片電阻
綠框：R172
焊上330R 貼片電阻
橘框：Q1、Q2
焊上 2A 三極管

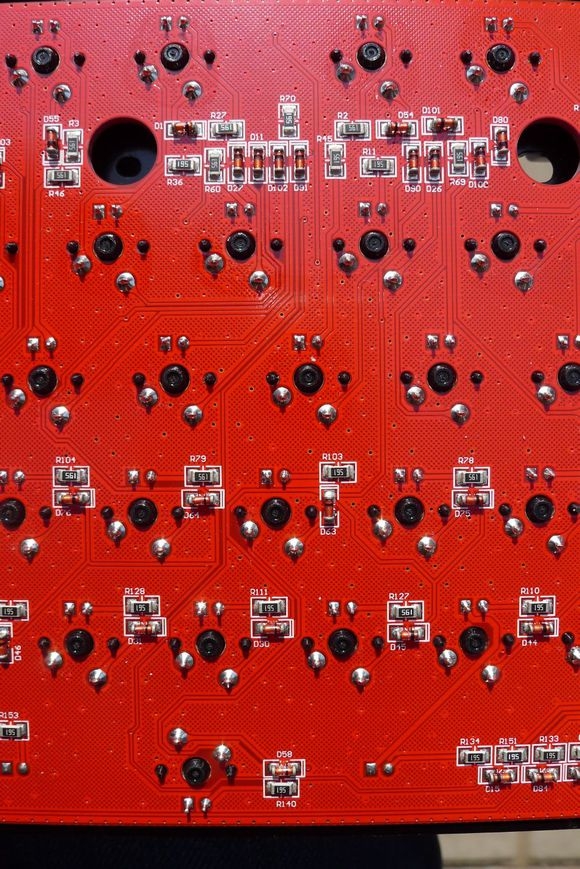

以上的主要電阻和三極管焊上之後，DK2108就能控制LED了，剩下就是把LED和560R 貼片電阻從每個軸焊上~
最後花了2個小時多才把所有的LED和電阻焊上，0603電阻比較小所以很不好焊，加上自己的功力不好~

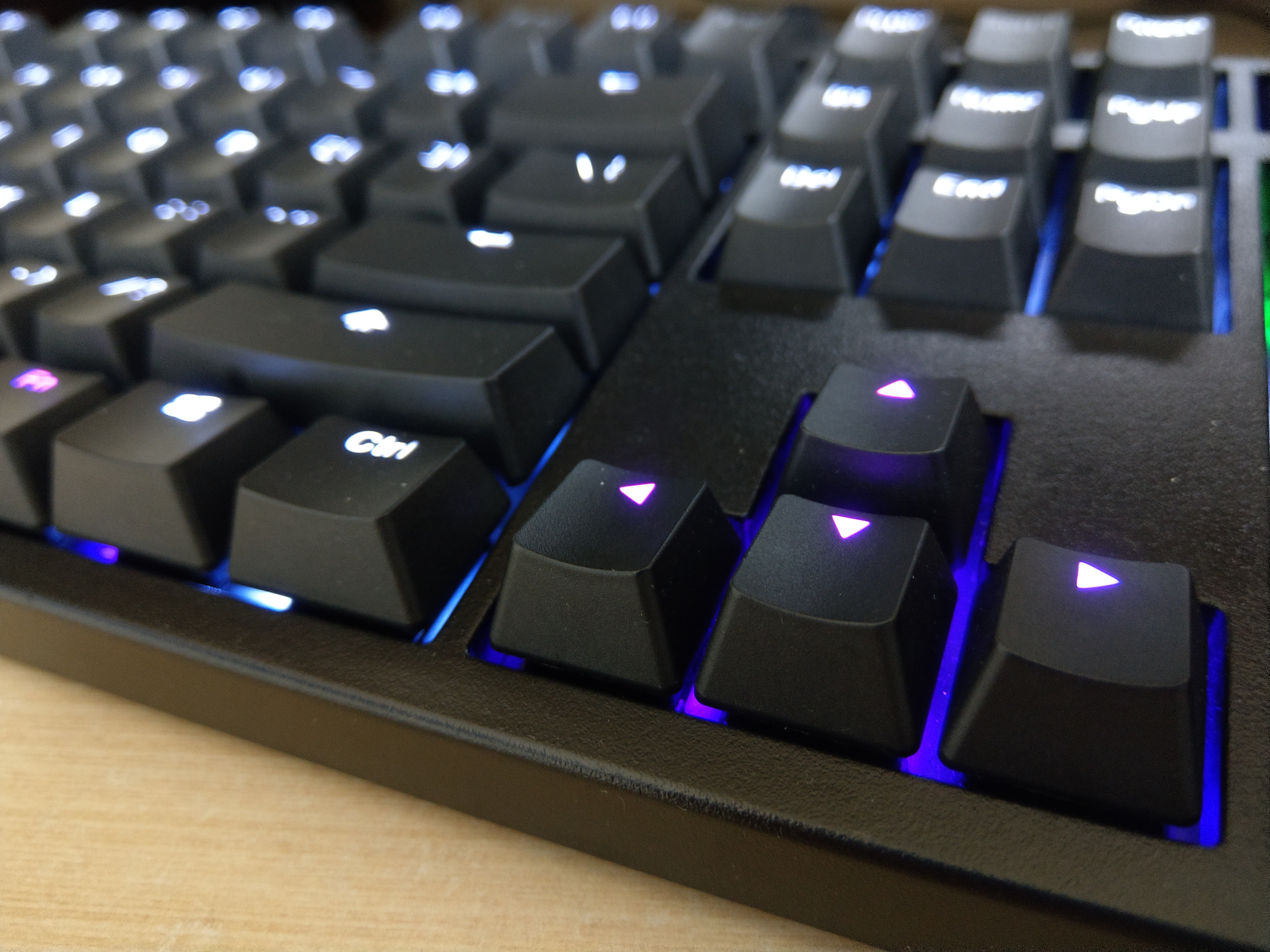

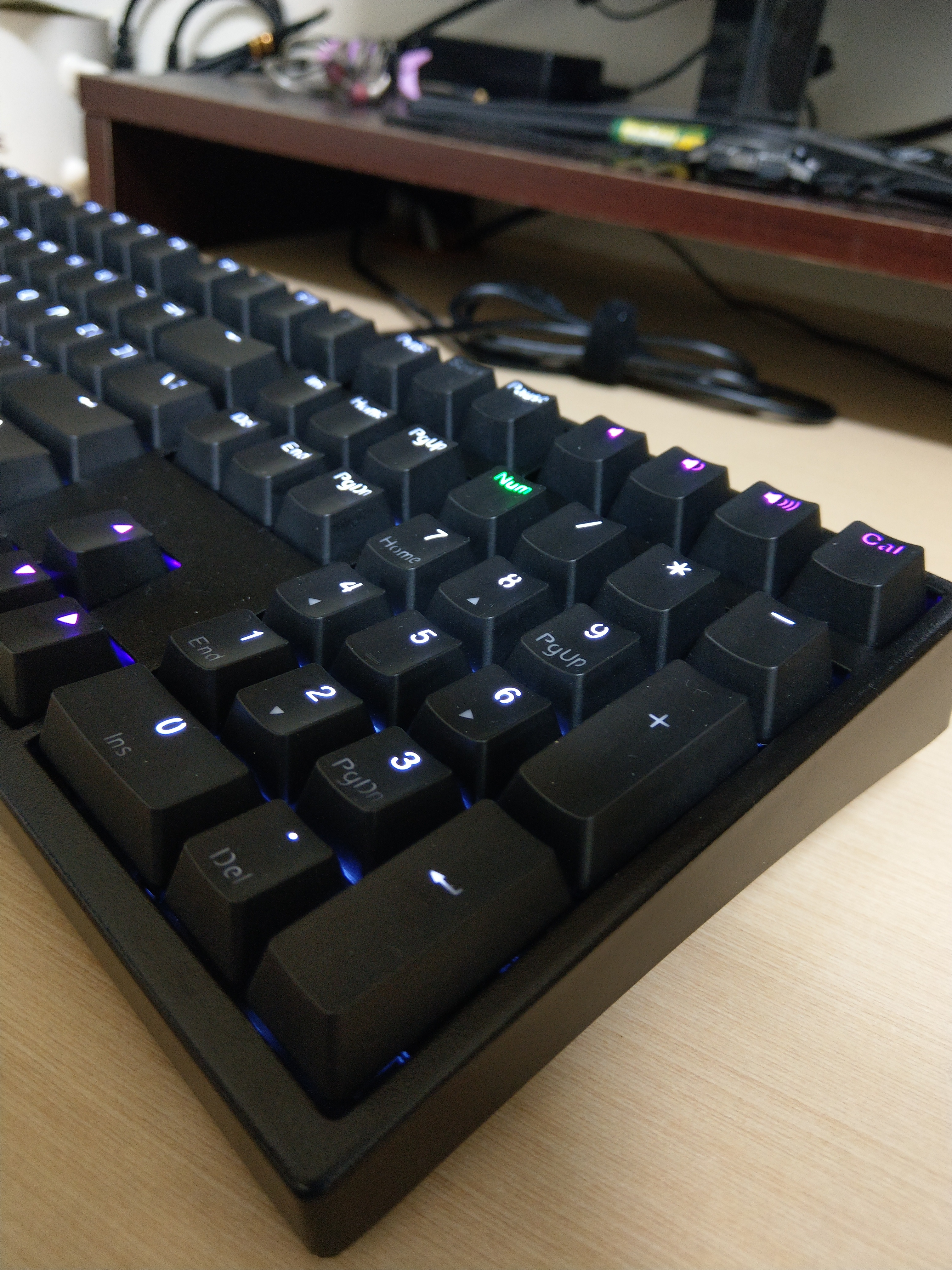

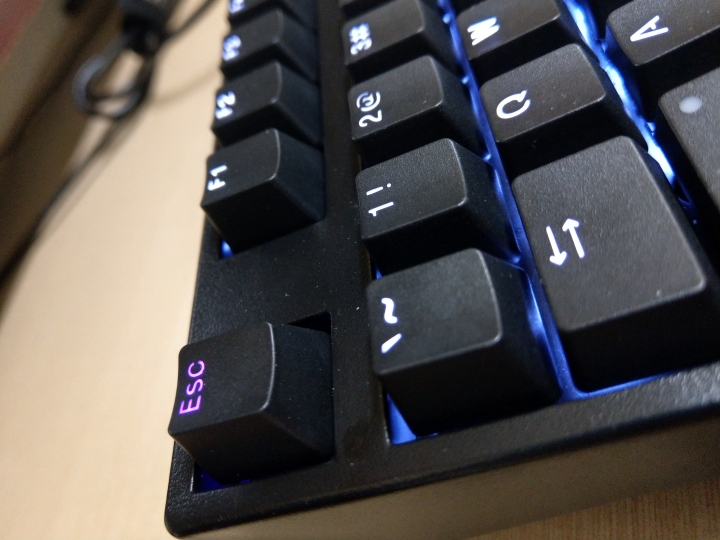

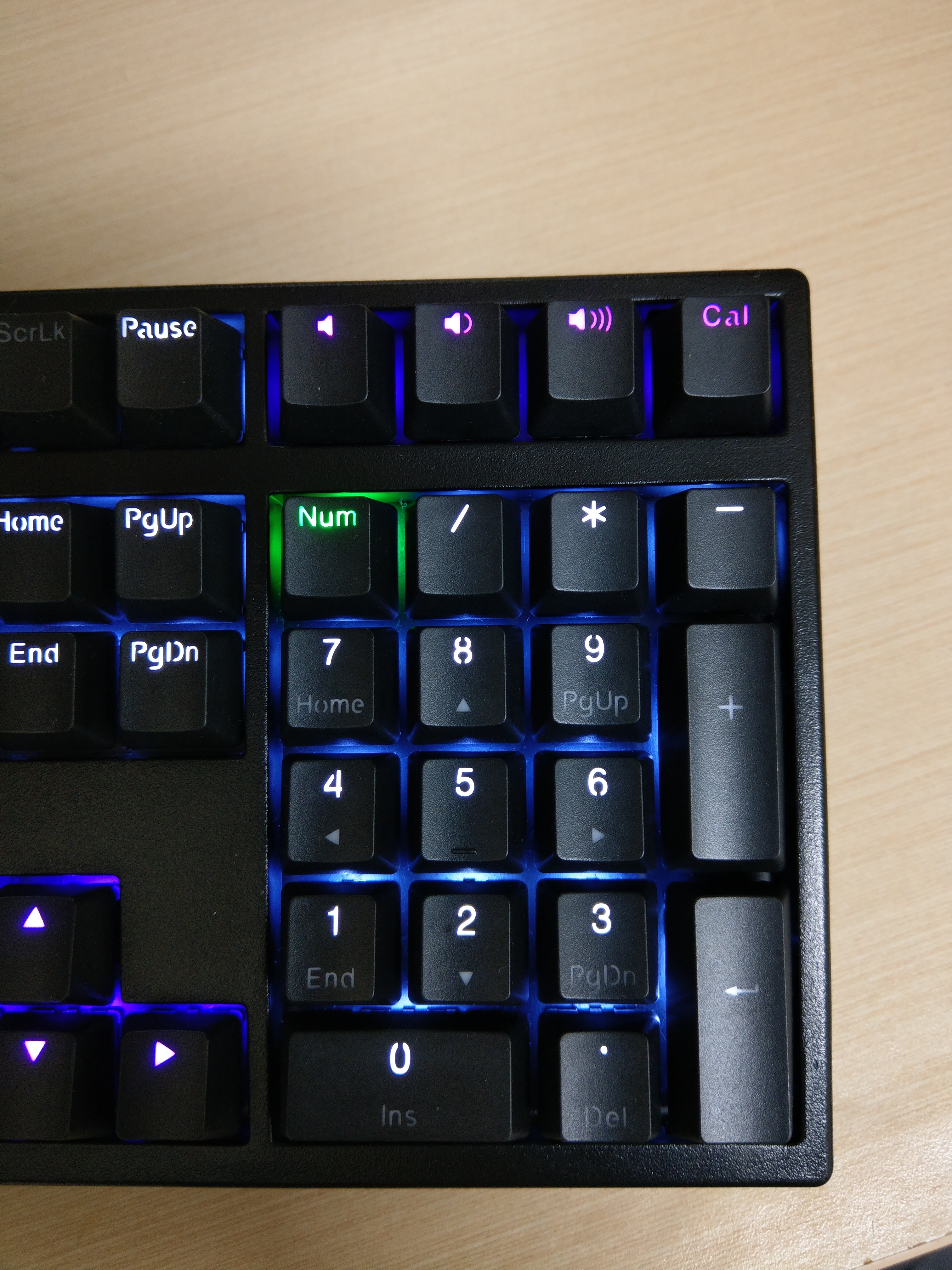

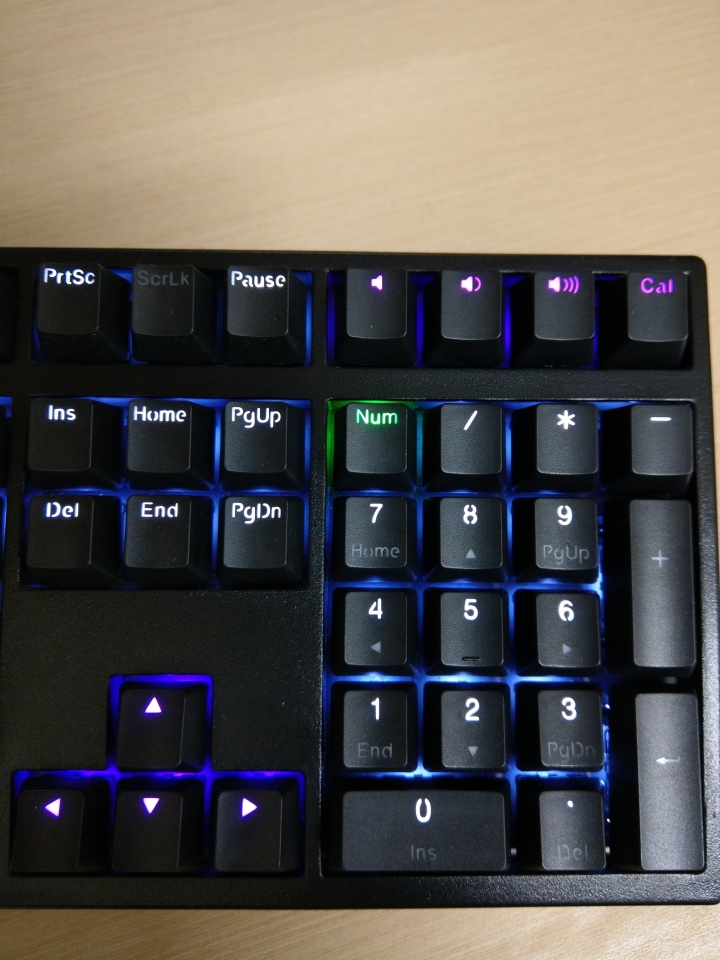

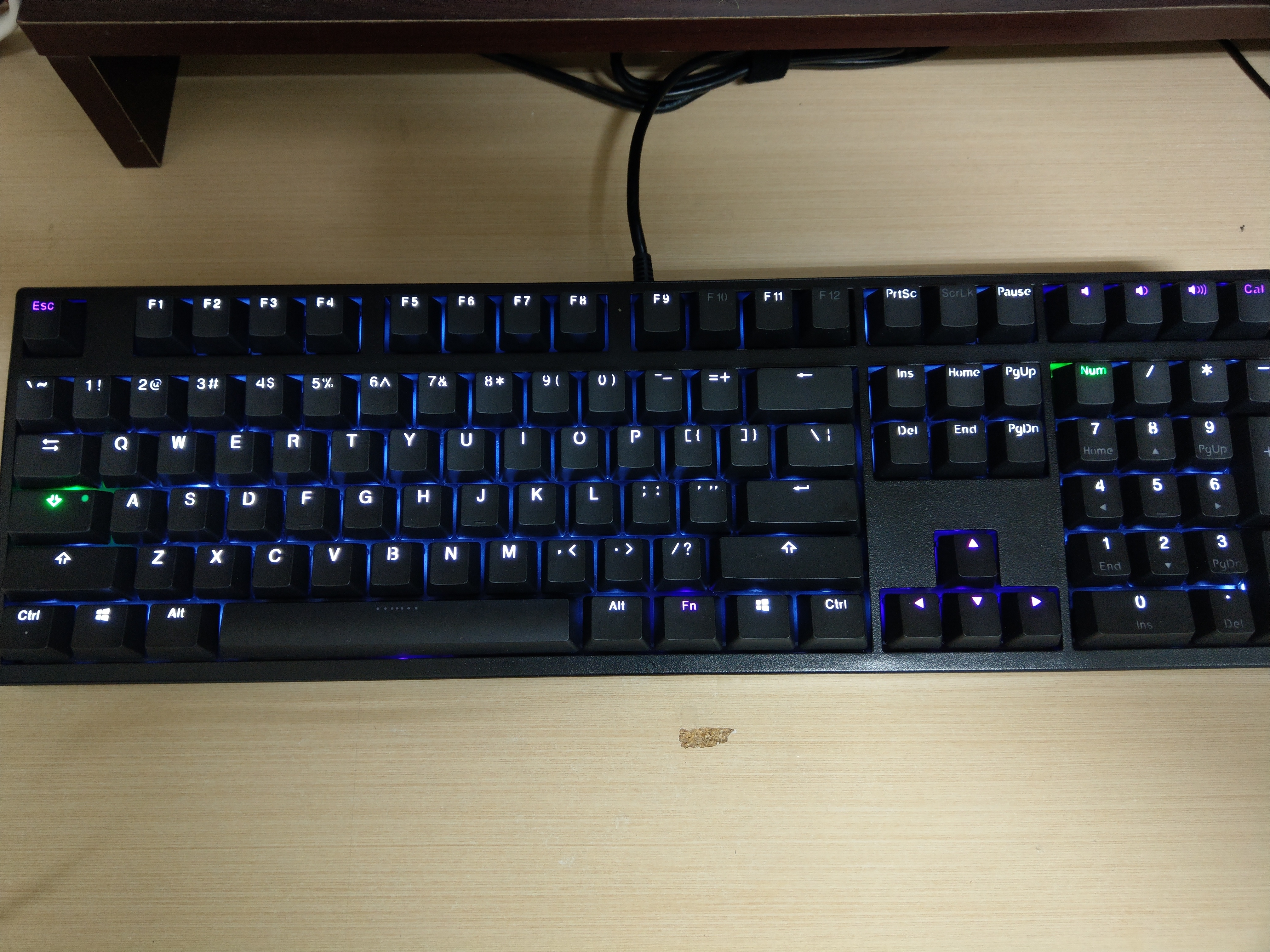

附上完成圖~超美的~
背光控制鍵：
FN+方向↑↓控制亮度
FN+1 至 7 亮度級別
FN+8 呼吸燈模式
FN+S 儲存背光（我的鍵盤好像沒效果）
鍵帽買的是PBT 透光鍵帽~
