應該是跟鍵盤板有相關吧...

5分

樓主

2013-10-14 20:02

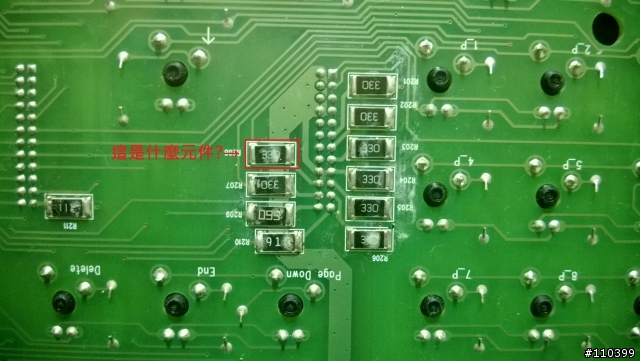

附圖是鍵盤後面pcb板上的元件...但我不確定它的功能，似乎是降壓用的?
想請問板上有沒有大大知道的能幫小弟解答一下

應該是跟鍵盤板有相關吧...

<img

2013-10-14 20:02 發佈

文章關鍵字鍵盤板

1分

2樓

2013-10-14 21:23

因該是電阻
阻值為330歐姆

花月殘心 wrote:
附圖是鍵盤後面pcb...(恕刪)

simonni

2042分

3樓

2013-10-14 21:27

是啥原因你要問 pcb板上的元件?

那顆元件叫電阻,是不是降壓用的,你得把線路圖畫出來

不然至少要說明那顆電阻是連到什麼 IC 的哪隻腳

你說是鍵盤那鍵盤是哪個牌子型號咧,有人有這麼神嗎?

san26pc

0分

4樓

2013-10-14 21:30

SMD電阻旁邊有代號R206
R就是電阻的意思

5分

樓主

2013-10-14 21:39

這是cm的trigger(被我拆開後的背面)
原廠是紅光led，因為想改藍光的，但是拆開來發現led腳位的地方電壓只有1.7v無法驅動藍光
未經過那個元件前為3.4，所以才想說那個是不是降壓的。
原來是電阻阿...
感謝上面各位大大

這樣我只要把電阻改成跳腺應該就ok了吧?

785分

6樓

2013-10-15 11:09

花月殘心 wrote:
這是cm的trigg...(恕刪)

好歹也了解原理算一算吧，直接短路，你不怕MCU直接燒給你看喔！

那個電阻是限流用的，拿掉萬一電流過大，MCU就爆囉～

敗家真是無底洞阿～
