這是一顆已經10年的 LG W2243S液晶螢幕
突然有天開機電源燈有反應但是沒有畫面...
重新送電確定連開機LOGO都沒出現，就確定不是訊號線的問題是螢幕本身
透過強光手電筒可以看到螢幕其實是有顯示影像的，所以更加確定只是背光沒亮
第一個反應就是先看供電板
其實以我這種外行的也看不出所以然來，就只會看看電容爆了沒!
目視都正常加上影像也有出來就直接懷疑是不是背光壞了!
其實這種10年的螢幕其實沒啥值錢，當下反應其實也只是單純想要拆解看一下面板結構

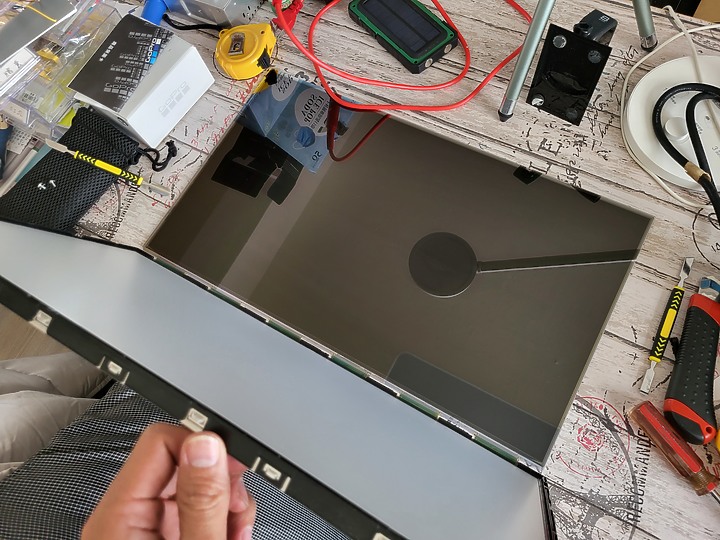

一層一層分離之後，面板就出現了
坦白說沒有我想像中的脆弱，之前上網看人家都說面板很容易拆解的時候破裂
但不知道是不是不同款式還是什麼原因，起碼這塊面板拆的過程沒啥壓力

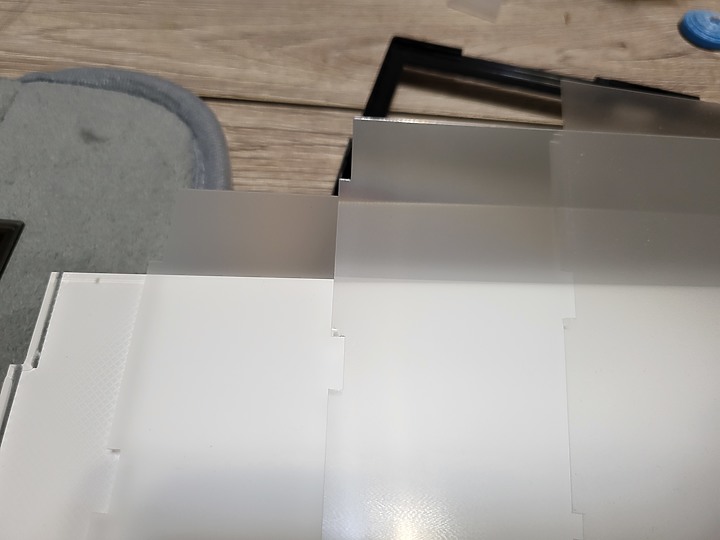

拆的過程中面板後面會堆疊很多的膜片，主要就是把上下的背光均勻發散螢幕
因此順序的部分大家拆的時候要稍微留意一下
這就是早期的LCD螢幕 用的是冷陰極燈管 上下各兩根
明顯看出已經焦黑
其實我第一時間是直接買四根新的冷陰極管來替換，不過沒我想像中的那麼容易
兩邊都要靠焊接，還要塞回去原本就很緊繃的寬度
一個失手新買的燈管又破了...
心想乾脆改LED背光好了 量好大概的長度下單
淘寶買一組含控制器跟兩條LED燈條 大概12元人民幣
我怕我又失手 所以當下直接買兩組備用
相比於燈管 LED燈條安裝就沒啥壓力了! 黏貼好之後再把各種膜排列好扣上
扣上固定框然後放上螢幕 基本上就差不多組裝完畢
接著比較要處理的是從電源板找出供電跟訊號給控制LED發光的接點
主要需要四個接點
包括主要的供電 12-30V 還有一個開機的訊號 5V 另外螢幕亮度調整的訊號
還好這板子知道我是新手 上面有印刷 量測之後確定是我要的接點
就直接焊接上 主要供電的部分則是找電容的正電腳位提供
因為是新手加上焊接功夫也不怎麼樣 上點電子膠固定兼顧絕緣比較妥當
還沒裝回去之前測試一下功能 確定正常就可以組裝了

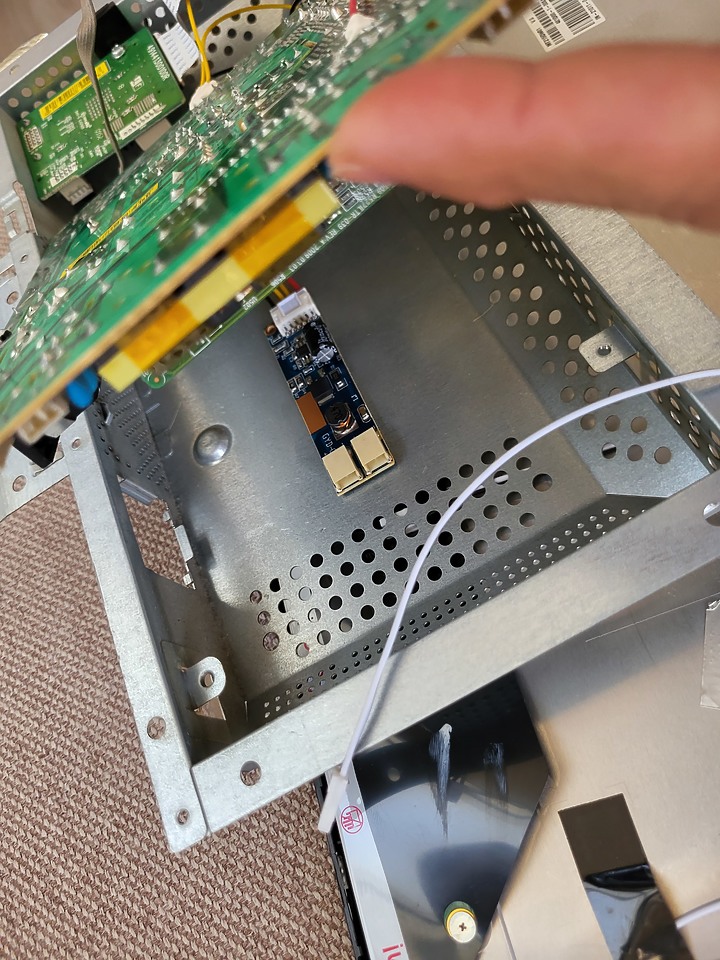

至於多出來的led電源板怎麼固定跟走線就隨機應變了!
一不小心又幫自己學了一門功課! 將過程分享給大家參考
