在網路上東看看西看看時突然看到這個有趣的東西
而且這個人是佛心來的
居然還附上完整地教程
http://www.partsnotincluded.com/category/ambilight/
感覺效果很不錯
可是在台灣好像很少人討論
裡面用的是Arduino nano控制WS2812B LED燈條
剛好以前碰過Arduino
也不算陌生
電腦軟體用Prismatik
那就讓我依樣畫個差不多的葫蘆出來好了
也分享給有興趣DIY的人
不過我也是第一次使用感光電路板做
有些東西我也是土法煉鋼，不知道正不正確

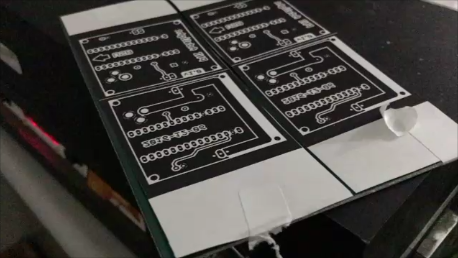

先把網站內的電路圖用雷射影表機列印下來
大小要調整到跟實際孔位1:1
貼在感光電路板上
只可惜我搞錯方向
忘了水平翻轉,字是反的...
不過功能不影響就算了
中間我有加畫一條對稱線
可以用來做雙面版的定位線

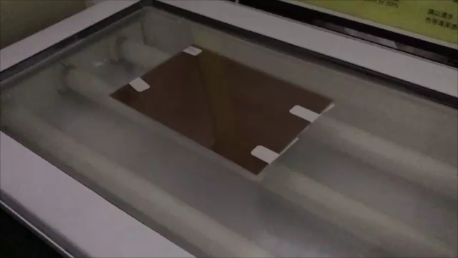

丟到曝光機曝光

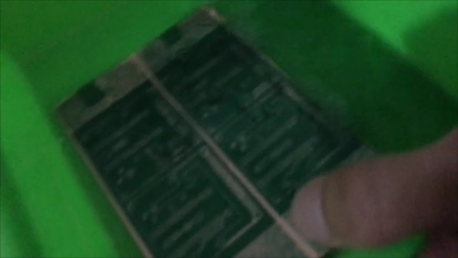

顯影

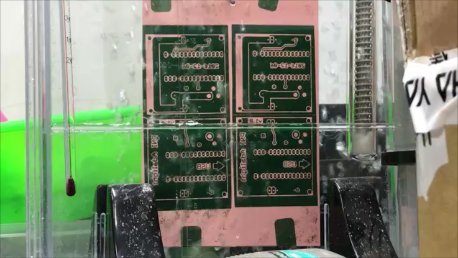

蝕刻

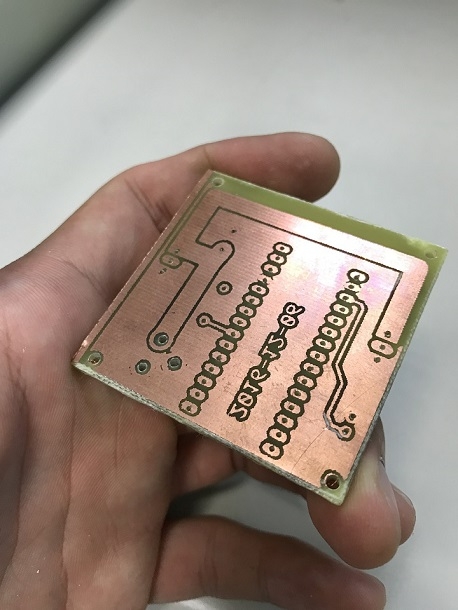

裁切電路板
不得不說,這電路板實在有夠硬的
雙面美工刀劃過後
再用剪鉗剪兩端
再用折的才切的好看
(事後才知道原來有專門來切這種東西的刀...~"~)

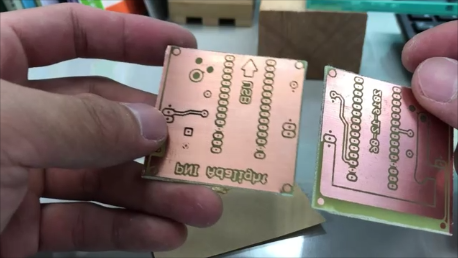

對準兩面的孔位
黏起來
其實一開始直接買雙面感光的就好了
可是買錯了...
所以只好這樣
鑽孔

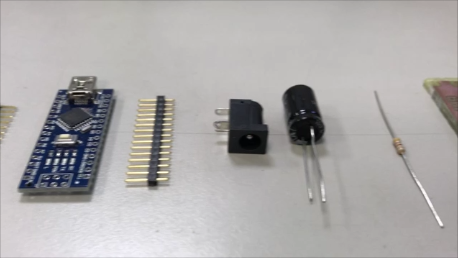

Arduino Nano
5V電源接頭
470 Ω 電阻
1000µF 25V 固態電容
3-Pin JST 接頭
塑料外殼

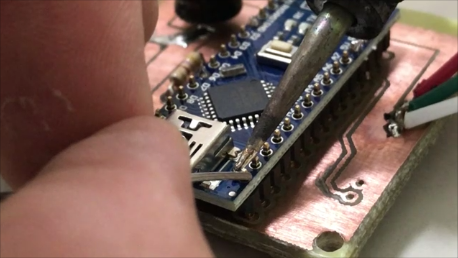

把元件銲接上去

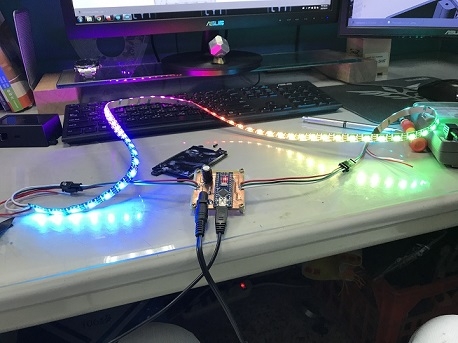

測試看看功能正不正常

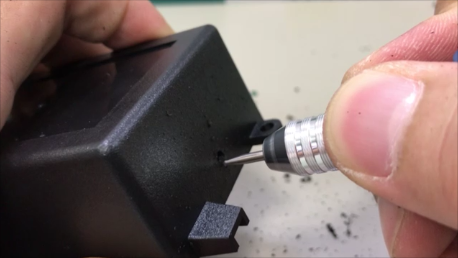

外殼挖孔

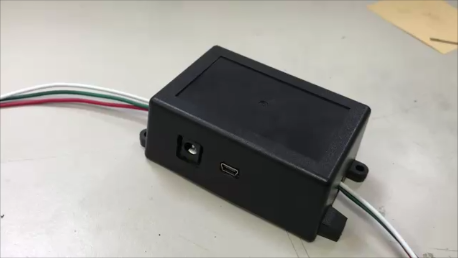

WS2812B LED控制盒完成

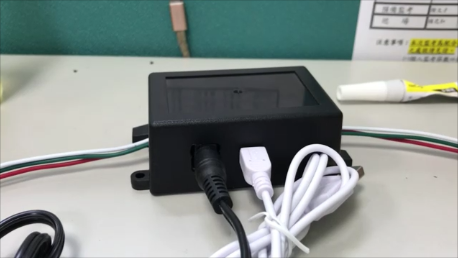

測試看看接頭會不會卡住

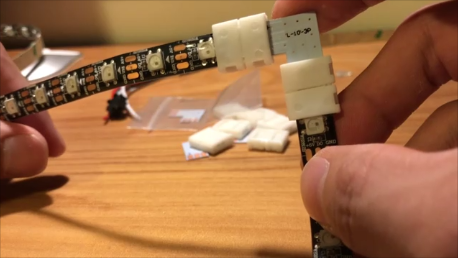

在LED燈條做轉角

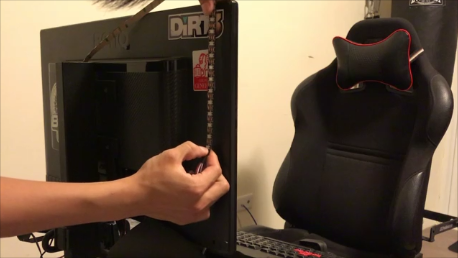

貼上螢幕後面

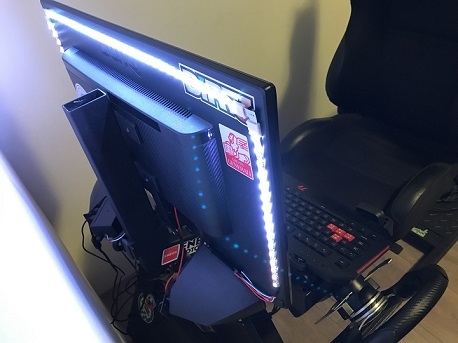

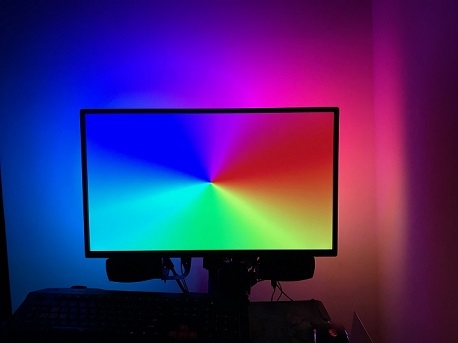

完成後的樣子
享受成果的時刻
在全黑房間裡的效果真的還不錯耶
真的有畫面延伸出來的感覺
很適合看影片或玩遊戲用!
尤其是遊戲中的太陽和槍類的火光
真的有像!
一般工作就不太適合
太亮了，感覺會傷眼睛...
完整製作影片可以參考
裡面也有實際使用的效果
