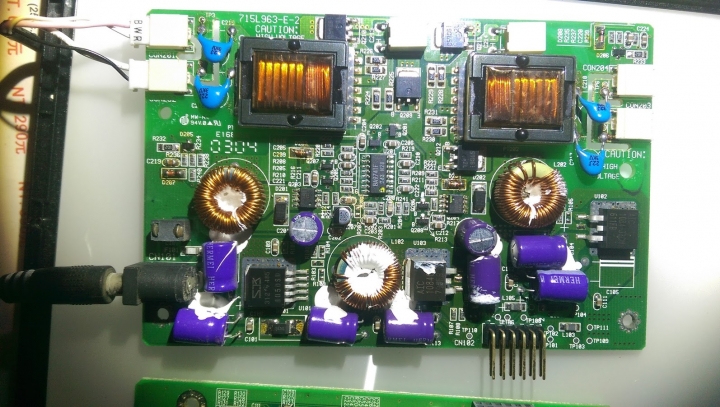

家中有一台退役的 MOZO 15吋液晶螢幕，想要將裡面的CCFL燈管點亮，下圖是拆下來的電路版，

如何點亮液晶螢幕的ccfl燈管？

下圖似乎是點亮燈管的電路，在右下方有一個12針的接腳(6針2排共12針)，我本來想拿電表量量看，可是沒想到其中一腳剛一碰到電表的量針，居然就亮了起來，但時亮時不亮，電表的另一枝量針還在空中，沒有接觸到任何東西，請教01的神人門，我該怎麼弄才可以點亮它呢？
如何點亮液晶螢幕的ccfl燈管？

2017-01-07 21:08 發佈

文章關鍵字 ccfl燈管液晶螢幕

雲雀屋

雲雀屋
個人積分：552分
文章編號：62975643

552分

2樓

2017-01-07 21:40

BABYFLY99 wrote:
家中有一台退役的 MOZO 15吋...(恕刪)

如果是 EIZO 的話就建議你修…，這顆基本上可以算維修價值趨近於 0 的東西，你看看電路上的電解電容是不是有爆掉的（圖片看起來像有）。

Q9550

Q9550
個人積分：1096分
文章編號：62975685

1096分

3樓

2017-01-07 21:44

BABYFLY99 wrote:
家中有一台退役的 ...(恕刪)

會亮只是電容還有電放電而已，且這樣容易短路，先知道腳位定義找出Vcc VDD D+ D-就好了

george306

george306
個人積分：13096分
文章編號：62975740

13096分

4樓

2017-01-07 21:51

版主你好, 這個板子有兩個功能, 一是點亮雙燈管的電源板, 二是主機板 (右側) 的電源板. 不知道你 CCFL 燈管的用處? 如果要拿到別的地方用, 你還要考慮供應的電源來源, 也要注意那東西不要亂摸.....你會被電到.

可上露天找 CCFL, 現在有一堆電源模組可以直接選用, 不用那麼麻煩

sent3

sent3
個人積分：1275分
文章編號：62975925

1275分

5樓

2017-01-07 22:12

右下角的幾顆電容都膨起來了

BABYFLY99

BABYFLY99
個人積分：0分
文章編號：62976206

0分

樓主

2017-01-07 22:38

謝謝各位大人的回覆，會這麼做單純只是想要廢物利用，把它固定在書桌上面當檯燈用用看。(其實平常就手賤喜歡搞東搞西，DIY樂趣無窮啊

clwu5724

clwu5724
個人積分：3983分
文章編號：62982439

3983分

7樓

2017-01-08 17:17

BABYFLY99 wrote:
家中有一台退役的 ...(恕刪)

灌水一下,我家還有兩台 15吋,開關有些問題,還在使用中!

不知是否已經使用 20年了?

park7

park7
個人積分：143分
文章編號：62982795

143分

8樓

2017-01-08 18:12

BABYFLY99 wrote:
家中有一台退役的 ...(恕刪)

接腳中有供電、DIM(明暗)、ON/OFF，接對就可工作。

可參考:
http://electronmania.blogspot.tw/2013/08/benq-t705.html

(CCFL需600V以上高壓來觸發點亮，不可忽視其危險性)

愛情抗生素

愛情抗生素
個人積分：385分
文章編號：62984106

385分

9樓

2017-01-08 21:09

clwu5724 wrote:
灌水一下,我家還有...(恕刪)

保證沒有20年
液晶螢幕也是差不多在2000年左右才開始慢慢普及家用化
但還是很貴
MOZO這公司也是在2000年成立
