[心得] 三鳥VX724 DIY維修記錄

話說幾天前 好端端的螢幕突然開始一閃一閃 週期大約一秒
電源燈與畫面同時開關開關 亮得時候畫面顯示正常
心想不會吧...之前快到保固期限故障過一次 還好在保固內送修不用錢 這次不知要花個幾千塊？
不管 先上Viewsonic官網登記維修 描述故障原因
才剛登記完沒5分鐘電話就來了
總而言之是我螢幕過保 送去檢測會給我報價問要不要維修
維修費大概要1000～1500 若報完價不維修也可 但要收450的檢測費

好吧 我在考慮看看好了...
Google一下看坊間有哪些維修會不會比較便宜
比價結果 平均大約維修費用也要到800元左右

痾....好吧 上PTT LCD板爬個文 搜尋「維修」
發現蠻多人都自行DIY花10塊換了兩顆電容就救活了螢幕
對照了一下情況覺得我螢幕壞掉的模式也差不多 也許有機會....

那先把螢幕解體看看好了 面板與殼實在有夠難分離的 花了好一陣子 中途還差點想算了鎖回去
拆完看了看情況 果然有如同PO文說的異狀

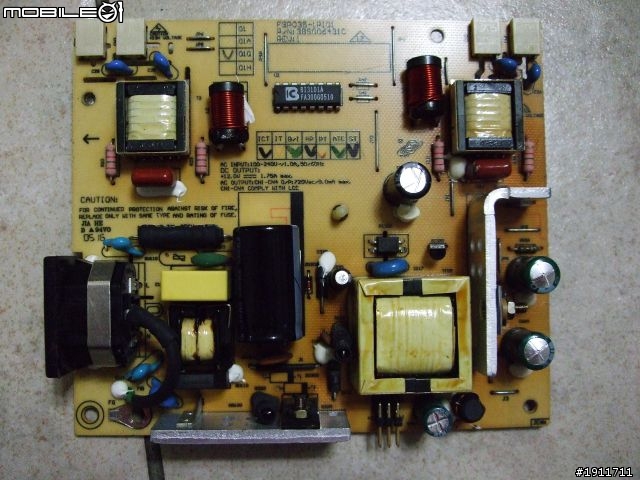

P+I板的右下角兩顆電容激凸

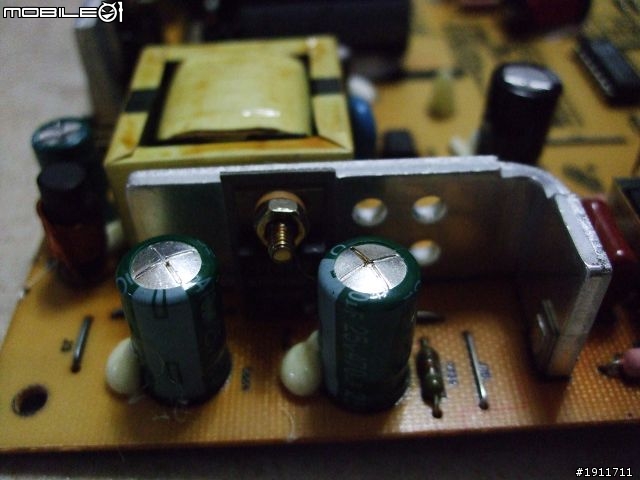

就是這兩顆元兇


我心想找到原因了 事不宜遲 馬上衝去光華買了一些工具

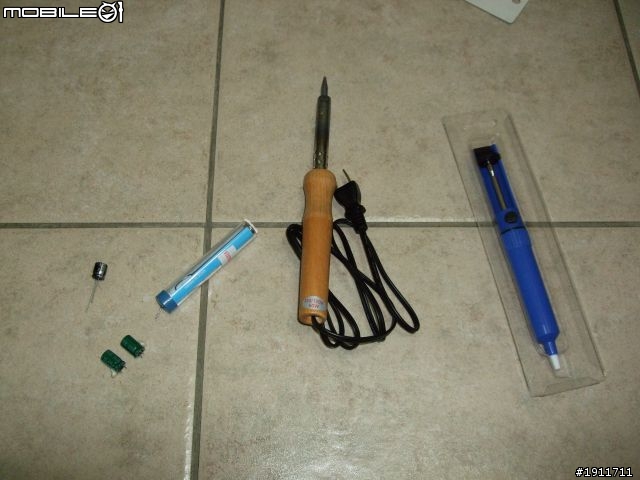

同型號電容 ×3 錫線 ×1 烙鐵 ×1 吸錫器 ×1


搞了半天錫吸不起來 上網找才發先吸錫器的使用方式錯了 =.=
東弄弄西弄弄 終於把兩顆電容換上去了 焊得蠻醜的就是...

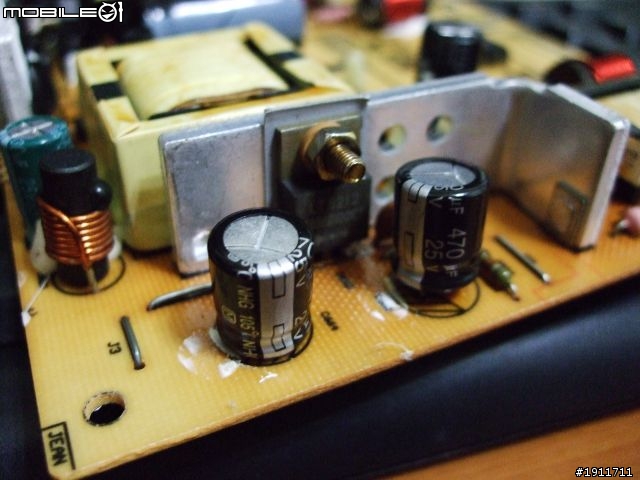

換上新的電容


迫不及待得把線接一接 電源一開

看！IT DOESN'T WORK! 奇蹟沒有發生勒...螢幕還是依舊一閃一閃地嘲笑我的愚蠢

不甘心地又再爬了一些文發現P+I板電容燒掉地同時也有可能造成其他的電晶體或是保險絲壞掉之類的
需要用三用電錶一一檢測是否過電然後再行更換 更換完應該就好了
我估算了一下 三用電錶就不便宜了 還要換掉那些更細小更難焊的零件 再加上焊壞的機率....
所以決定先去拍賣看有沒有同型號FSP035-1PI01便宜P+I板在賣
有咧！給我找到一個便宜的加運費319可以接受 就馬上標了匯款

其實也不知道換了這片板螢幕會不會真的修好 不過想小錢都花了就盡量去試
修好了賺到 修不好也學到

三天漫長的等待 新的P+I板終於到手了 趕快換上去試試

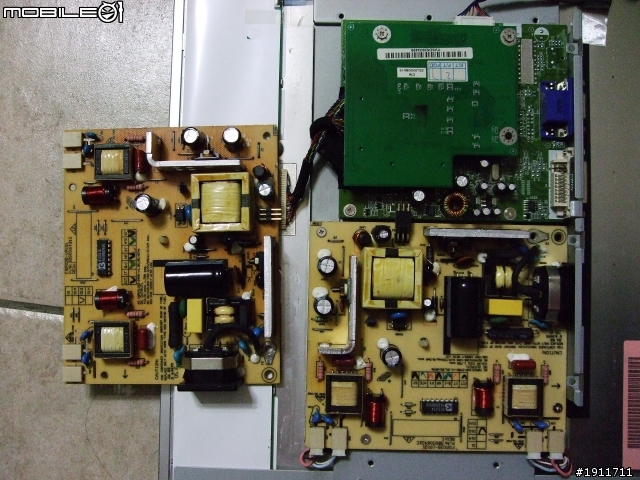

右下是新來的P+I板 左邊是舊的


過電之後 不會一閃一閃了 果然是P+I板的問題 不過...
欸？怎麼螢幕一片白？＠＠

又Google了一下...發現可能是我A/D板訊號線拆下來接回去時接反了
換個方向插回再試一次


哈雷路亞～一道聖光從天空降下 你的螢幕站了起來

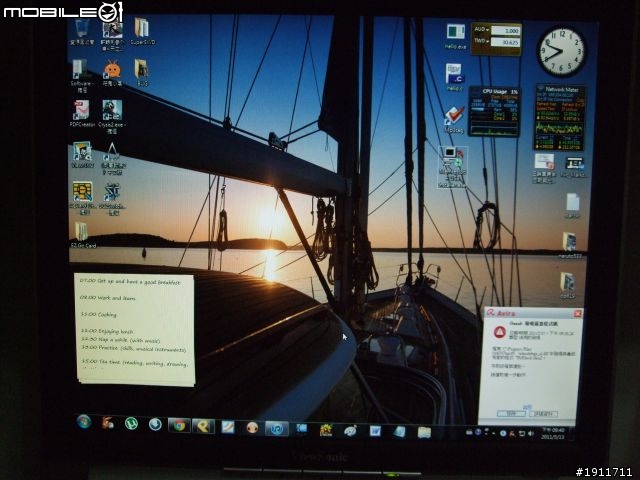

復活！



小結：
電容 ×3 $30
錫線 ×1 $25
烙鐵 ×1 $70
吸錫器 ×1 $60
P+I板(含運) $319

經驗與成就感 無價

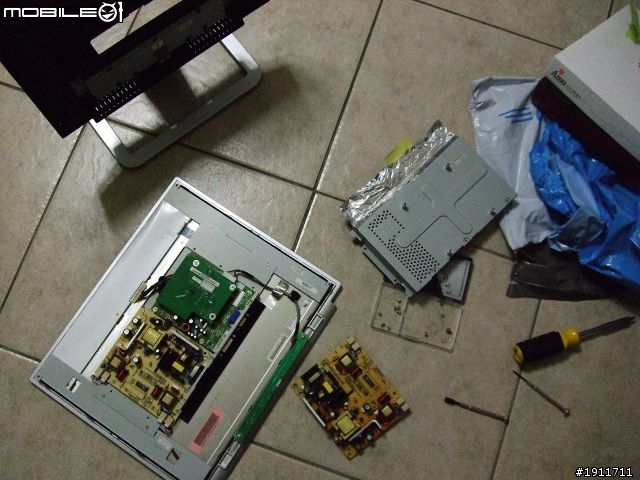

最後補上一張解體大合照
