19吋液晶螢幕掛點...求救達人...想DIY自己維修高壓版...

bibby0105
個人積分：0分
文章編號：15107974

0分

樓主

2009-10-06 23:13

我的螢幕MOZO LM929
用了很久了有感情在阿...
所以想修復它...

前幾天開機後馬上畫面就消失了但是電源燈在恆亮
上網爬文後研判是高壓版壞掉

仔細觀察後發現有處焦掉的痕跡如下圖

想請問一下我該如何去檢測這顆元件是否還正常阿?? 如下圖
我怕我焊完後上電會有問題

有大師可以給我點意見嗎?

還有需要確認哪些地方嗎?

感恩阿

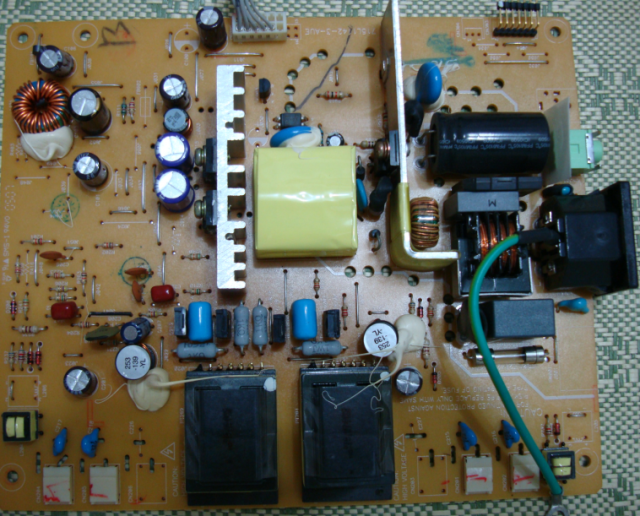

高壓版正面
19吋液晶螢幕掛點...求救達人...想DIY自己維修高壓版...

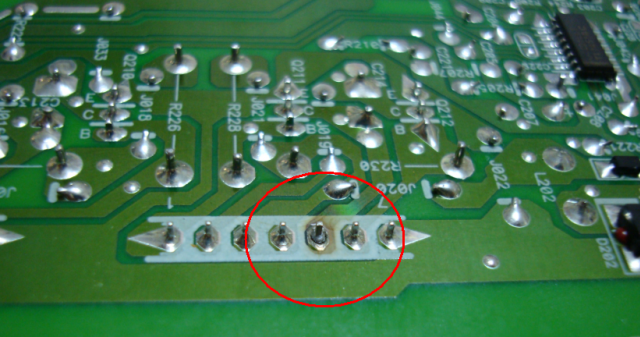

疑似掛點處

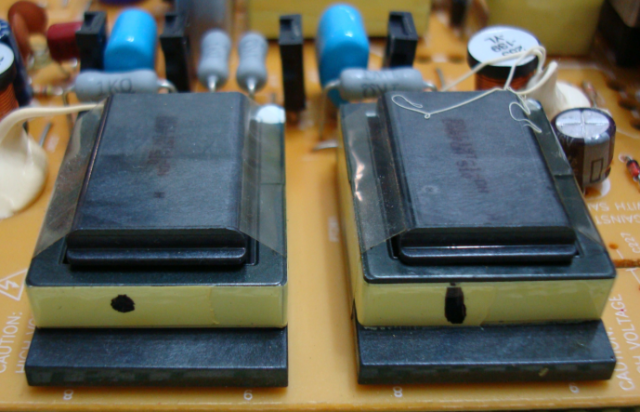

掛點處的正面

2009-10-06 23:13 發佈

文章關鍵字液晶螢幕掛點求救達人高壓版 19

mark_lu

mark_lu
個人積分：85分
文章編號：15108908

85分

2樓

2009-10-06 23:55

你用三用電表二極體檔測量看看Q211與Q212是否有打穿短路了, 可以跟旁邊另外一組比較就知道了(這組應該是好的Q209-Q210),若打穿的話看看IC上的編號是多少上網去買料回來換上就好了,光華也有賣,還有這兩顆應該還有一顆前級可能是版子中間有兩顆IC有上散熱片那兩顆也順便檢查看看,另外高壓變壓器也可以跟另外一組交叉比對看看看有沒有短路掉,若零件都換好後一定要仔細檢視其他插件的焊點看有沒有錫裂可以用手輕輕搖看看,若有發現那就是那裡造成燒掉的請補焊,基本上會掛大都是無鉛製程下的副作用(用久了錫裂),修過很多台BenQ的螢幕都是這樣掛掉的,還有如果料件都換上後開機一樣沒螢幕有電源,但去測量IC也沒在燒掉的話,那就是還有一顆高壓的保險絲斷掉了版子上找看看有沒有零件編號FP開頭長的有點像電阻零件測看看是不是斷路(不是電源插頭旁邊那跟玻璃管的保險絲喔應該還有一顆才對),圖片不夠清楚只能大約提供您參考摟

duncan0507

duncan0507
個人積分：0分
文章編號：15109107

0分

3樓

2009-10-07 0:05

第二張圖看起來焊點地方已經有點脫錫了，把疑似燒焦的地方補點銲錫看會不會有所幫助，
這兩顆元件應該沒那麼容易壞。
你仔細看一下螢幕，最好是有點角度看，看是否還隱約看的到畫面資料，若看得到代表訊號版沒有問題，
問題應該就是在power board上，無法驅動面板背光燈管。
