[心得] 自行維修BenQ FP71E+心得

亨利愛你
個人積分：3分
文章編號：23318475

3分

301樓

2010-10-22 14:06

開版大~~~ 可否重新上圖，我也好想把家裡那台FP71拿來自行修看看。感謝!!!

SFF

SFF
個人積分：1分
文章編號：23642018

1分

302樓

2010-11-05 14:10

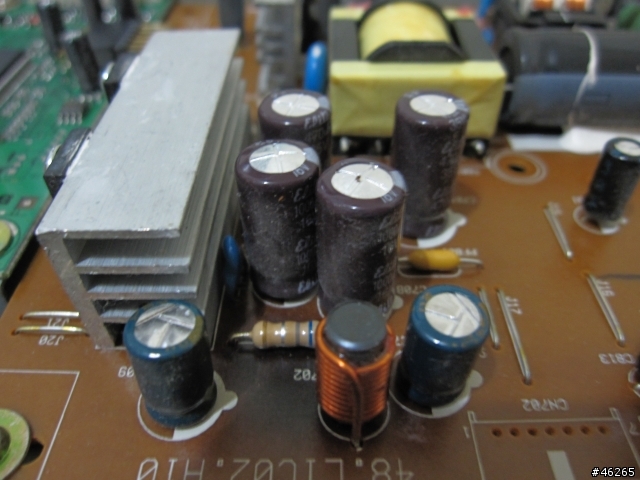

請問狼大:我的螢幕是fp71G+S 也是按了開關後熄滅,連benq字樣都沒有,用手電筒照面板沒畫面,拆開後有看到兩顆電容突起,這樣是換電容就可以了嗎??

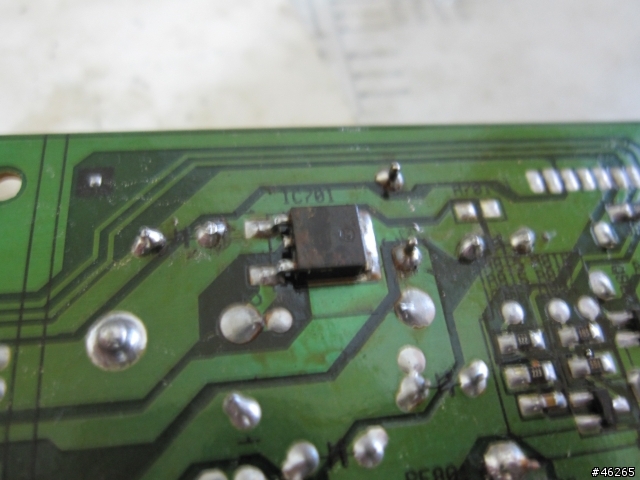

翻到電路板背面有顆ic怪怪的,正面有燒焦的痕跡,如果要替換這個ic要用什麼型號的ic

港都狼仔
個人積分：32566分
文章編號：23666353

32566分

303樓

2010-11-06 18:35

這是L1117-3.3，3.3V 1A穩壓IC，該處PCB會變黑是因為元件發熱的緣故。
一般是3.3V有異常再換就好

composar

composar
個人積分：0分
文章編號：23717087

0分

304樓

2010-11-08 23:22

之前在01看到狼大的G-MAX開箱&改裝, 真是良駒一匹!!
要不是腳踏無法載物, 也會去敗一台說....

想請教狼大.
這兩天在修一塊LCD TV POWER.
原始情況: 無電源.
經過更換短路元件、變值電阻、PWM後, 仍無電源輸出.

目前PWM的DRAIN有160V左右.
Vcc有10~15V跳動. PWM其他腳位皆無電壓.

這樣是不是要朝元件軟擊穿方向找故障點?

港都狼仔
個人積分：32566分
文章編號：23721059

32566分

305樓

2010-11-09 2:14

composar wrote:
這兩天在修一塊LCD TV POWER.
原始情況: 無電源.
經過更換短路元件、變值電阻、PWM後, 仍無電源輸出.

目前PWM的DRAIN有160V左右.
Vcc有10~15V跳動. PWM其他腳位皆無電壓.

這樣是不是要朝元件軟擊穿方向找故障點?

1.PWM IC故障
2.PWM IC電源供應異常
3.二次側回授電路異常，使PWM IC無法啟動

可使用電表測試半導體元件，電容使用電容表判定是否正常

G妹也是可以載東西的，有一次載了三部要修的LCD回家

hyj3117

hyj3117
個人積分：0分
文章編號：23726920

0分

306樓

2010-11-09 11:34

昨天螢幕也掛了 (acer al2017)
也是把電容換了... ic 不太好買 (還好沒壞)
螢幕又是一尾活龍, 不能換螢幕了

花不到 50 元.....

SFF

SFF
個人積分：1分
文章編號：23750170

1分

307樓

2010-11-10 9:31

港都狼仔 wrote:
這是L1117-3....(恕刪)

感謝狼大,我把兩顆凸起電容換掉,螢幕正常了

菜菜頭
個人積分：16分
文章編號：24364944

16分

308樓

2010-12-06 20:06

狼大前輩您好，

最近我的samsung 204B (20吋LCD螢幕) 通電後要等上20分鐘，背光才能亮到看到畫面內容，且亮度也比以前正常時暗了50%左右，這幾天背光還會微微地忽明忽暗，找文許久，找不到類似症狀的文章，請問狼大這情形可能是哪裡出問題呢?謝謝~

港都狼仔
個人積分：32566分
文章編號：24367055

32566分

309樓

2010-12-06 21:45

菜菜頭 wrote:
狼大前輩您好，最近我...(恕刪)

建議先拆開看裡面元件狀況，三星較好發MCU資料流失(沒接會顯示無信號，但通入信號不顯示)以及電容爆漿異常(不開、電源燈閃、背光一亮即滅或不亮)

菜菜頭
個人積分：16分
文章編號：24372813

16分

310樓

2010-12-07 2:16

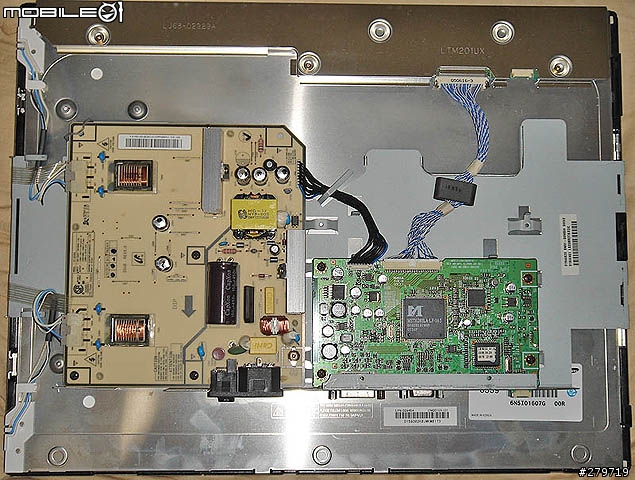

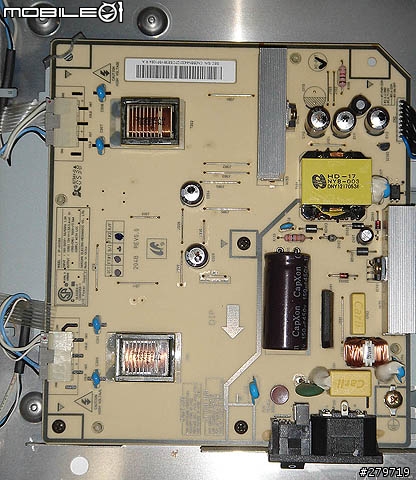

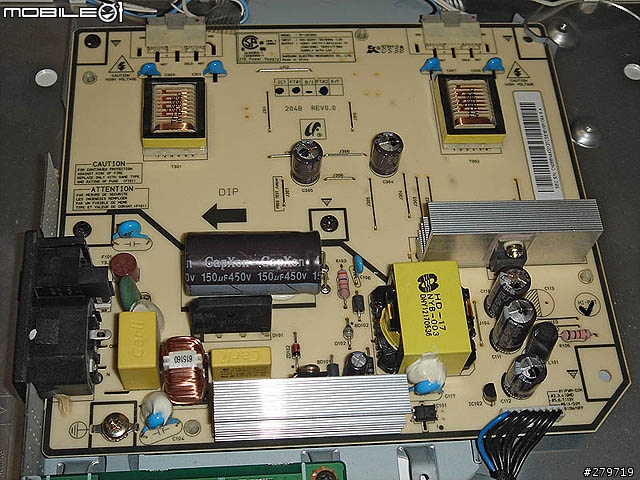

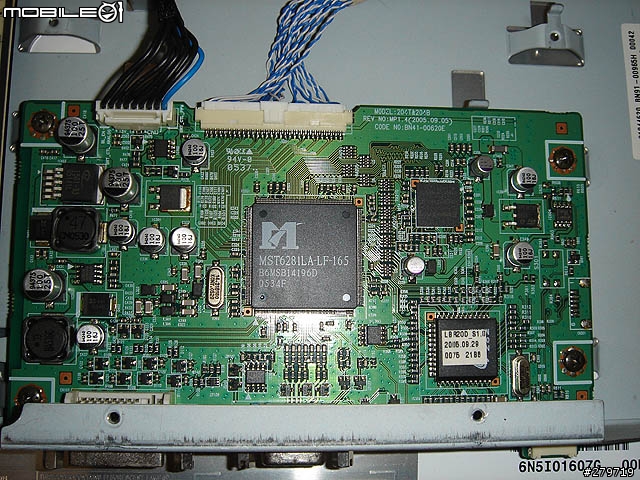

狼大前輩您好，我已經拆開螢幕外殼拍下背面的板子:

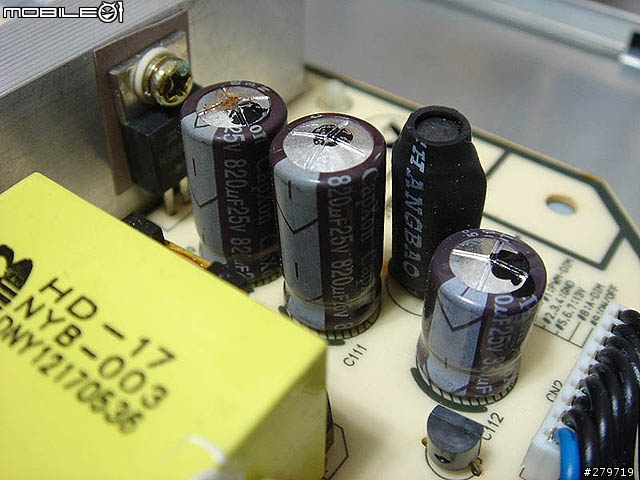

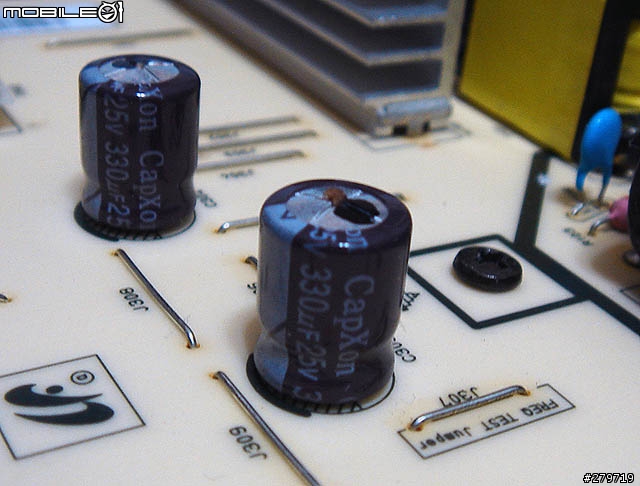

五顆電容都已爆凸
