[心得] 自行維修BenQ FP71E+心得 (第29頁)

mp226
個人積分：0分
文章編號：22778584

0分

281樓

2010-09-30 16:58

請教狼大

我的螢幕是BENQ Q7T3
原本是電源燈亮綠燈，但畫面黑屏，無BENQ畫面出現
換了C5707*4 與爆漿電容 3A保險絲 SR360後，開機有畫面了
但開了幾次後，又回到黑屏狀況
檢查後發現3A保險絲與1顆C5707遭到貫穿.....

是還有哪裡需要注意的嗎？請狼大解惑，謝謝！

港都狼仔

港都狼仔
個人積分：31527分
文章編號：22780307

31527分

282樓

2010-09-30 18:01

mp226 wrote:
我的螢幕是BENQ Q7T3
原本是電源燈亮綠燈，但畫面黑屏，無BENQ畫面出現
換了C5707*4 與爆漿電容 3A保險絲 SR360後，開機有畫面了
但開了幾次後，又回到黑屏狀況
檢查後發現3A保險絲與1顆C5707遭到貫穿.....
是還有哪裡需要注意的嗎？

1.高壓電路的震盪用0.22uF電容需要檢查，外觀有異狀時要更換，請更換金屬皮膜型，不可換到外型接近的麥拉電容，穩定性與使用壽命差很多
2.高壓電路需要補焊，PCB各焊點部分與變壓器繞線架漆包線焊接處都需要加強

mp226

mp226
個人積分：0分
文章編號：22790386

0分

283樓

2010-10-01 1:38

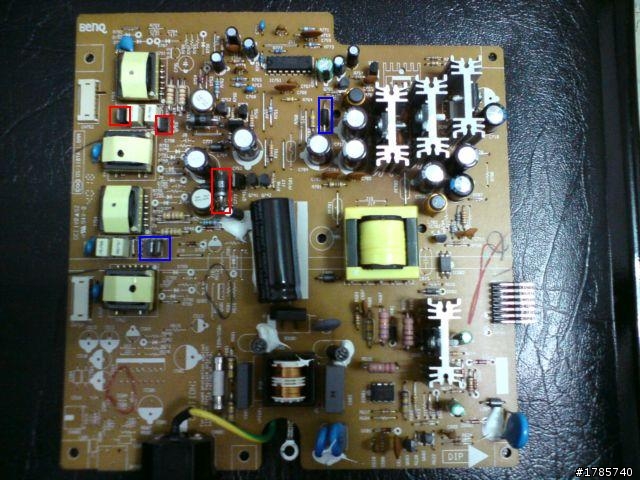

補上圖片～紅色為換過之零件
藍色為又被貫穿部份
請教狼大，0.22uF電容外觀目視暫無異常
請問4顆都須更換呢？？還是只需更換藍色框旁2顆？？
麻煩狼大了，謝謝！

港都狼仔

港都狼仔
個人積分：31527分
文章編號：22791022

31527分

284樓

2010-10-01 2:49

只要外觀有任何凸起，即使測量正常，可以的話四枚都換掉。

mp226

mp226
個人積分：0分
文章編號：22868869

0分

285樓

2010-10-04 15:57

換完.22.....保險絲依舊狂燒.....
看來只能換高壓線圈4顆一途了...

另外請教狼大
請問smd電阻上面標著305
其規格我該如何去購買呢？？
是翰宇的HC172A
謝謝！

cwimonkey

cwimonkey
個人積分：0分
文章編號：23064867

0分

286樓

2010-10-12 15:16

想請問一下狼大
我有爬一些文章,也看了一些各位完修的狀況,所以想請教一下
目前插電時有一塊白屏,無顯示畫面,打開後看電源板外觀看不出哪有問題

目前就以插電去量測電源板,發現需給VGA板的5V輸出高達至10V多

剩下不知怎麼去判別.是否要PO上圖片以方便讓大大辦視
第一次PO文怕會PO錯什麼的,大多都看各位大大在發問和回答.如果有PO請多包含

港都狼仔

港都狼仔
個人積分：31527分
文章編號：23076570

31527分

287樓

2010-10-12 23:22

mp226 wrote:
請問smd電阻上面標著305

30*10^5 = 3M歐姆
可以先用歐姆表測試是否損壞。

港都狼仔

港都狼仔
個人積分：31527分
文章編號：23076686

31527分

288樓

2010-10-12 23:25

cwimonkey wrote:
目前插電時有一塊白屏,無顯示畫面,打開後看電源板外觀看不出哪有問題
目前就以插電去量測電源板,發現需給VGA板的5V輸出高達至10V多

白屏一般是面板無電源，可能是AD上電源無供應給面板。
若是確認5V腳位測量到高於5V甚多，最好停止供電，先找出問題再繼續測試，以免對電路產生更嚴重損壞。

ben114

ben114
個人積分：0分
文章編號：23119764

0分

289樓

2010-10-14 16:38

我的三隻鳥(vx2025mw)插電後，無電源顯示，經檢測發現其綫圈(型號mp-130i 5201)有一側五支腳全導通(我是拿benq的來比對得知的)，不知這樣是不是掛了？如果掛了在那兒可以買的到？或有任何替代？請各位大大幫幫忙。感恩啦！(第一次PO文怕會PO錯什麼的,大多都看各位大大在發問和回答.如果有PO請多包含)

港都狼仔

港都狼仔
個人積分：31527分
文章編號：23122993

31527分

290樓

2010-10-14 18:50

ben114 wrote:
我的三隻鳥(vx2025mw)插電後，無電源顯示，經檢測發現其綫圈(型號mp-130i 5201)有一側五支腳全導通(我是拿benq的來比對得知的)，不知這樣是不是掛了？如果掛了在那兒可以買的到？或有任何替代？請各位大大幫幫忙。感恩啦！

建議先從電源電路查起，基本供應AD的電壓是否有輸出
