[心得] 自行維修BenQ FP71E+心得

newskyline wrote:
我目前是把版子上所有的1000uf16v和470uf35v的全部換掉
因為其他的看起來好像沒異狀
同迴路上還會有不同種的電容嗎(對這方面其實不是很懂)
所以目前是先把焊點再加強

是這樣嗎?


除了二次側16V/1000uF及35V/470uF外,在一次側兩顆50V/47uF、一顆450V/100uF中,就屬450V/100uF最容易出問題,可以先觀察該電容底部膠塞接腳處有無異常物質滲出,若有表示已經失效。

若無補強焊點,則可先補強,再看看問題是否依舊。
港都狼仔 wrote:
除了二次側16V/1...(恕刪)


目視50V/47uF跟450V/100uF好像沒問題低說
我說那個切換解析度會跑出的電流聲

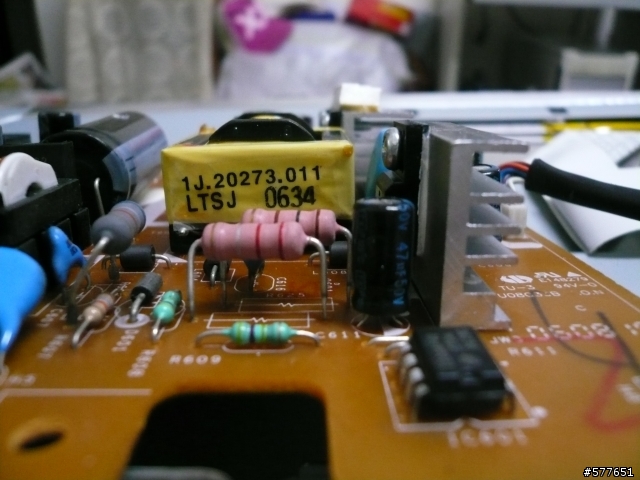

感覺上是圖中黃色那個東西跑發出的
請問那是什麼阿?


港都狼仔 wrote:
寬度不同還沒關係,種...(恕刪)


先謝謝郎大回覆
我說的寬度不同是指腳位與pc板上的貫孔距離不合,店家賣的腳位較近乳白色的
若真要用就需將腳位撐開,這樣不會影響品質嗎?
All :

M01 上果然高手如雲阿.....超人甘拜下風 ..

超人
newskyline wrote:
目視50V/47uF跟450V/100uF好像沒問題低說


其實有時要用量的,因為外觀會騙人。

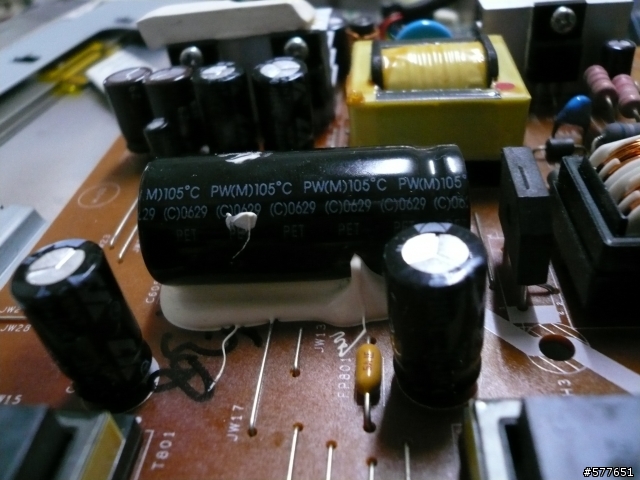

黃色是電源電路用變壓器,一般來說不會發出太刺耳的噪音(但有時會有細微的聲音),另外高頻電路四顆變壓器也是發聲源之一。




benson11 wrote:
我說的寬度不同是指腳位與pc板上的貫孔距離不合,店家賣的腳位較近乳白色的
若真要用就需將腳位撐開,這樣不會影響品質嗎?


撐開時不可損壞元件封裝,延伸引腳不可過長,且注意不要與旁邊元件相碰。
港都狼仔 wrote:
其實有時要用量的,因為外觀會騙人。
黃色是電源電路用變壓器,一般來說不會發出太刺耳的噪音(但有時會有細微的聲音),另外高頻電路四顆變壓器也是發聲源之一。(恕刪)


恩~找時間再來量看看~目前撐著用吧XD(主要現在是有3台螢幕2台主機而已XD)
目前使用上都很正常~唯一問題就只是在切換解析度時傳出來的嘶嘶聲有點討厭而已
剛看pc板上有預留間距小的貫孔,也就是有3個貫恐,所以就馬上焊接上
測試也都ok後,就裝上外衣了,但試了幾小時後
重新開電源後畫面卻一片漆黑了..........真是無言
benson11 wrote:
剛看pc板上有預留間距小的貫孔,也就是有3個貫恐,所以就馬上焊接上
測試也都ok後,就裝上外衣了,但試了幾小時後
重新開電源後畫面卻一片漆黑了..........真是無言


有沒有加強焊點呢?BENQ這款P+I修理時不能只修明顯壞的地方,其他小地方(焊點、電容)也要一起處理,不然再發故障機率很高。
這篇對benq液晶的使用者真的太重要囉~~~日前本人用了快六年的fp756也無預警的掛點了,
不過之前就有看過這篇,想說怎麼這麼能撐....一直不壞,才有這念頭事情就發生啦,看了一下徵
狀就跟樓上幾位大大說得一樣,有電源無畫面但用手電筒照還看得到畫面,想必是那幾顆電晶體
作怪吧,但是這邊發生小插曲就是光華為何買不到fu9024n呢??有神人可告知在哪買嗎??不過很
幸運的是雖然只換了電阻式保險絲跟4顆C5707,居然就復活了耶~~~六百塊自己賺囉!!
也不一定要找FU9024N,很多P通道特性相近的MOSFET都可以代用。
-55V -11A RDS(on) = 0.175Ohm
