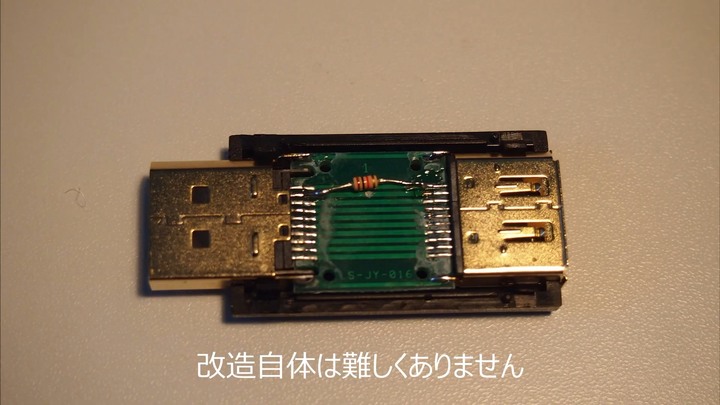

據他表示,第2部影片的方法是...

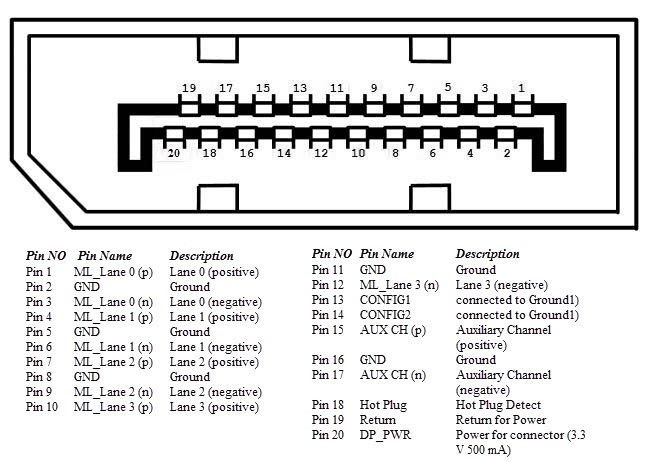

把 Hot Plug 拉到 DP_PWR(Display power)
製造出 HDMI connector 還插著
聽完後我一整個信心大增!
感覺上不會有螢幕或顯示卡掛掉的風險!
我在想,最多就是無效,視窗和圖示仍然跳來跳去...
為什麼我突然想到方唐鏡：打我啊笨蛋~
原本想用華碩螢幕附的 DisplayPort 傳輸線去做!
但後來想想還是算了,焊點上應該有細小的線...
老花眼實在焊不了那麼細的工!

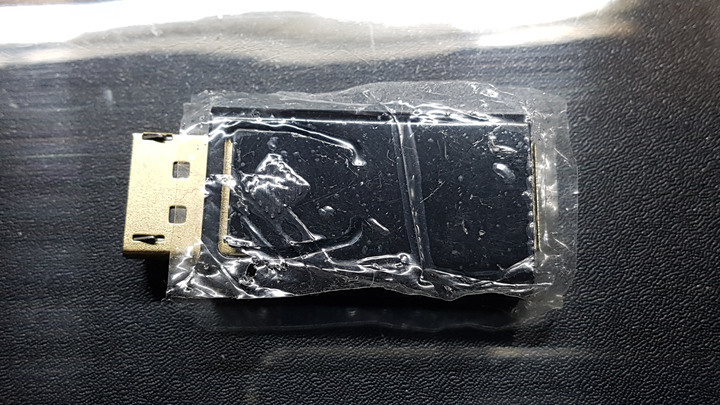

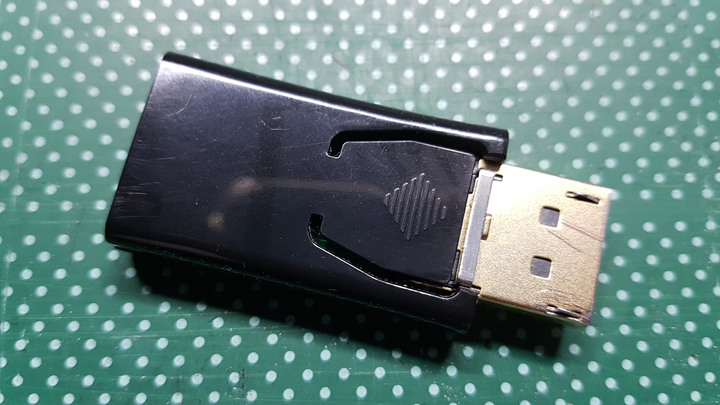

所以還是買了一個 DisplayPort(母) 轉 DisplayPort(公) 轉接頭當素材~
而2KΩ的電阻,一直沒空跑西寧市場一帶去買!
住處離那邊實在太遠~
尤其只為了買
(補充修正：去買時,結帳收5元,我怕老闆娘收錯,我還問了不是10元......)
時不時的下雨,實在不想跑!
<<< 更正啟事：以下遭遇純粹誤會,詳見 #15 說明 >>>
我這篇要講的,是近日發生的一個挺讓我傻眼的狀況!
如主文說的,我去年新主機組起來後...
都買台灣寶利威爾生產製造的 HDMI 傳輸線!
副螢幕已經使用,而主螢幕因臨時捨棄 DisplayPort 傳輸線~
就拿住處現有閒置的 HDMI 傳輸線頂著用!
這條是海美迪高清機附的線材,但我一直覺得有問題...
以前舊主機在使用時,偶而會發生畫面破圖的狀況!
插頭動一動就好了~
好幾次都以為是顯示卡掛了,嚇死~
不過去年中旬,顯示卡也真的掛了!!
接在我新螢幕這陣子,也有發生過畫面像破圖的狀況...
再加上我 DIY 那玩意也不一定會成功!
不成功,就是兩個螢幕都繼續使用 HDMI 傳輸線~
所以,我就先再買一條台灣寶利威爾生產製造的 HDMI 傳輸線!
結果各位猜怎麼了.........
兩個螢幕都接台灣寶利威爾生產製造的 HDMI 傳輸線後~
主螢幕關閉電源時,竟然也發生圖示與視窗全移動到副螢幕上了!
哩靠北......
我是昨天才發現的!
因為通常不會副螢幕有開,主螢幕關閉~
大部分時候,副螢幕都是關閉狀態!
而昨天是因為主螢幕有開 VMware Workstation~
關閉螢幕吃個飯回來,開啟主螢幕後發現...
VMware Workstation 視窗跑掉!
而應該在副螢幕上的視窗,也跑到主螢幕上!
這才打開副螢幕,並且關閉主螢幕...
印證了圖示與視窗,也會全移動到副螢幕上!
喵的......
我一直以為是 DisplayPort 通訊協定或是什麼的...
才產生這特有的現象!!
沒想到兩台螢幕都接 HDMI 傳輸線,竟然也會有~
我真的臉都黑了!!!
傳輸線這種東西我是真的不懂...
為什麼使用爛爛的 HDMI 傳輸線沒有這種問題!
換上支援4K的 HDMI 傳輸線,竟然會有?!
而這問題,我一直以為是 DisplayPort 專屬的...
我覺得 HDMI 傳輸線,應該要有我準備 DIY 的那個機制...
就是標準規範下,應該有送微弱的電給 Hot Plug 腳位!
讓螢幕裝置在關閉電源時不會被系統判斷離線~
台灣寶利威爾生產製造的這2.0版本 HDMI 傳輸線...
可能拔掉了這個機制,例如...沒有橋接電阻之類的!
導致螢幕電源關閉後,跟使用 DisplayPort 傳輸線一樣...
被系統判定裝置離線,就是拔除了螢幕!
才會使系統將桌面所有東西移動至還在的副螢幕上~
這點,我向賣家求證正中...
不過,我想應該不會獲得有用的資訊!
維護賣場的人員,應該不涉獵這類問答吧?!
更~那A安捏,我都快哭了......
我還要買別家的 HDMI 傳輸線來驗證我的臆測嗎?!
⚠ 騎機車很討厭莫名其妙被狗追著吠,甚至被狗咬!我不能打那些狗自保,因為那些狗有人罩...
srwe wrote:
看了樓主的文章，稍稍(恕刪)
有些螢幕有針對這個問題內建了對應功能!
也許你的螢幕正好有這個功能...
沒因應這問題的螢幕~
關掉電源,等於你實驗的拔掉 DisplayPort 線!
而文中提供影片搞的小東西...
就是在騙系統,螢幕一直都在!
也就是說~
這問題原本應該是 DisplayPort 協定所導致!
爾後螢幕廠介入提供因應方案,解決這惱人問題...
至於線材,我是還沒看過有標榜解決這問題的 DisplayPort 線!
剛好看到有花小錢的解決方案...
就 DIY 試試囉......
⚠ 騎機車很討厭莫名其妙被狗追著吠,甚至被狗咬!我不能打那些狗自保,因為那些狗有人罩...
對不起,我錯了......搞了個大烏龍!!!
我將另一台海美迪高清機的 HDMI 傳輸線換上測試!
關掉主螢幕電源後,果然桌面的東西都沒移動到副螢幕上...
心裡面才OS：果然新買的 HDMI 線材有問題...
同時間我再開啟主螢幕電源時,神奇的事發生了~
主螢幕還沒點亮,但主螢幕桌面的東西移到副螢幕上了...
當主螢幕點亮後,主螢幕桌面的東西就又移回去!
What The FUCK......
全新的現象,開啟電源時才發生移動!
馬上再將我說疑似有問題~
但桌面不會移動的那條裝上測試!
哩靠北,不如殺死我吧.........
關掉主螢幕電源後,桌面的東西立刻移動到副螢幕上...
這根本狠打臉自己了臥槽~
本來不會移動的,現在通通都會移動了...
這下我可真是丈二金剛,摸不著頭緒了!
冷靜點......
這陣子,我電腦做了什麼?!
沒啊~
一如往常看A片,玩遊戲......
Windows 有更新嗎?
呃...沒咧!
上次被強制更新,是換傳輸線前啊...
啊.........喵的!!!
換完傳輸線後幾天,我有更新顯示卡驅動程式過~
立刻進安全模式,請出 DDU 將 511.79 新版驅動程式移除掉!
重新開機後安裝原本 511.65 版驅動程式,接著再重新開機...
各位,見證奇蹟的時刻~
關閉主螢幕電源後,什麼事都沒發生!
OK,很重要,但不必說三次......
最後將新買台灣寶利威爾生產製造的 HDMI 傳輸線換回去~
再測試一次......
是的,什麼事都沒發生!!
搞半天,nVIDIA 的驅動程式是兇手......
第一時間趕緊傳訊息給台灣寶利威爾的賣家報告沒事,是烏龍一場!
現在花錢玩電腦似乎是一種修行...
根基不夠的,螢幕應該會第一個被砸了!
話說......
連驅動程式都會讓 HDMI 介面發生桌面上東西跳來跳去~
那是否表示,驅動程式也能讓 DisplayPort 介面關閉電源時不被視為拔除?!
⚠ 騎機車很討厭莫名其妙被狗追著吠,甚至被狗咬!我不能打那些狗自保,因為那些狗有人罩...

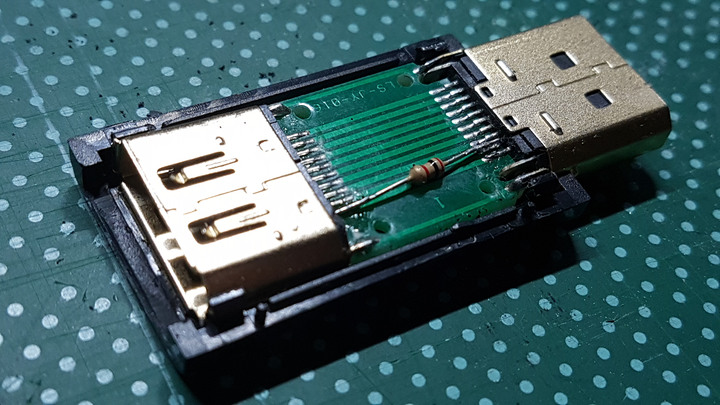

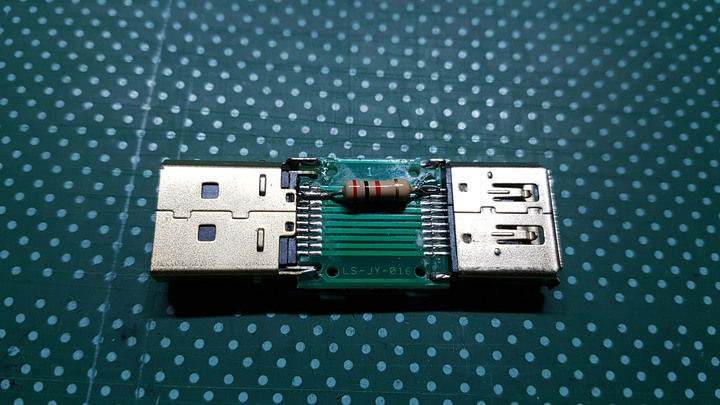

假組時發現...這電阻好大顆!?
但2KΩ這規格有跟影片說的一致,應該就對了吧?
焊好後,滿懷希望的插上顯示卡與接上 DisplayPort 線材開機...
果然事情不是憨人想的那麼簡單!
我用三用電表測量了電阻,有數據1.9xx....Ω~
所以應該正常!

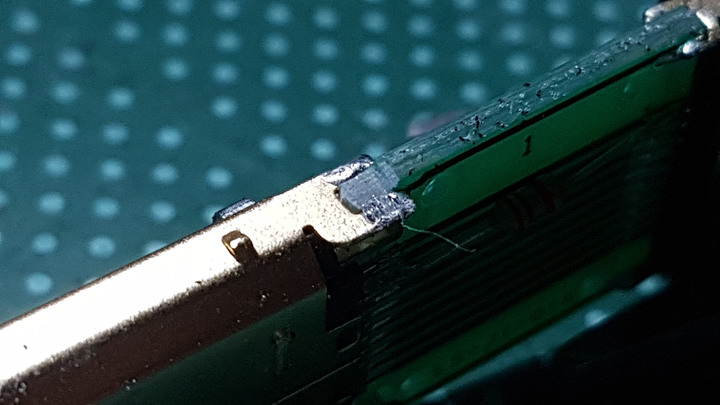

焊接雖然醜了點,但應該有焊接正確...
所以,不知啥原因失敗了!!!
只好繼續使用 HDMI + HDMI......
But...會不會是 DisplayPort 線材版本問題咧?!
================ 不死心更新 ================

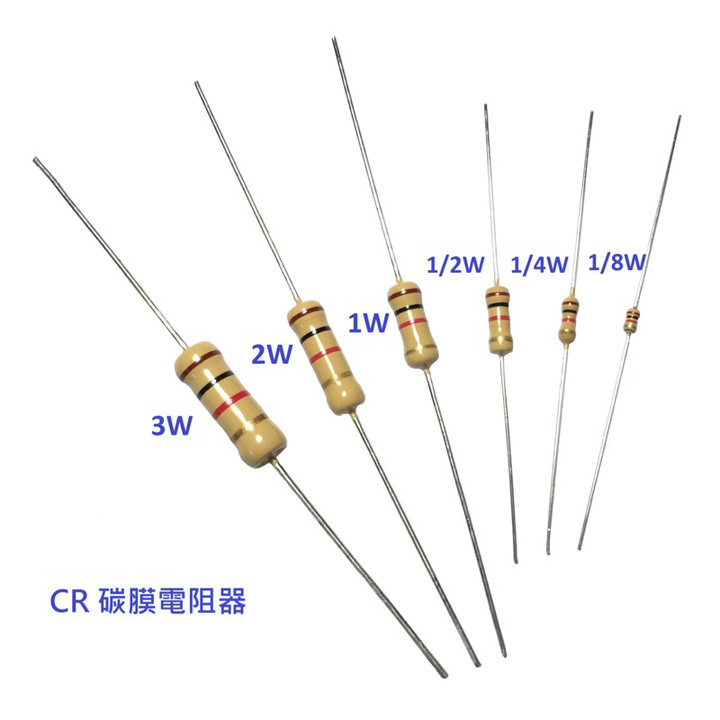

我發現我買的電阻比影片中使用的電阻還大顆!
後來再 Google,發現大小差異似乎是取決於W多寡~
(Google借圖說明,非商業使用)
我買的是 1/2W 0.5W!
相較影片中介紹的電阻大小,看起來應該是 1/8W 0.125W...
我再進一步 Google,這W是表示允許消耗的最大功率!
老話一句,非科班,不懂這個...
只能實驗,並看結果!
我利用電源供應器,橋接我買的這顆電阻後用三用電表量電壓~
很奇怪,12V還是12V,5V還是5V......
咦~電阻不是有減壓功能?!
我再實驗橋接一顆LED...
神奇的是,LED確實比原本直接接3.3V時還要黯淡!
證明確實有減壓,但為何三用電表還是量到的電壓沒有改變?!
所以我只能臆測,W(允許消耗的最大功率)會是關鍵嗎?
可是對於W(最大功率)的理解,又好像是保險絲的功能...
超過就燒掉!!
看來只能再跑一趟西寧市場...
買 1/8W 0.125W 2KΩ 電阻來實驗了!!
不懂就是完整的複製教學的內容!
所謂按圖施工,保證成功...
如果再失敗,就只能放棄~
前面懷疑 DisplayPort 線材版本問題...
我應該不會花錢再買一條可能會丟一邊堆灰塵的 DisplayPort 線材來驗證!
⚠ 騎機車很討厭莫名其妙被狗追著吠,甚至被狗咬!我不能打那些狗自保,因為那些狗有人罩...
jklmnopq213 wrote:
Win11 可以解這(恕刪)
真假?!
我書念得少,你可不要騙我......
⚠ 騎機車很討厭莫名其妙被狗追著吠,甚至被狗咬!我不能打那些狗自保,因為那些狗有人罩...
結果,還是讓我失望了...
螢幕還是沒偵測到訊號,所以沒點亮!
我一直想,問題到底出在哪?
無意識的...我把轉接裝置的殼拔掉,然後插進顯示卡 DisplayPort 孔...

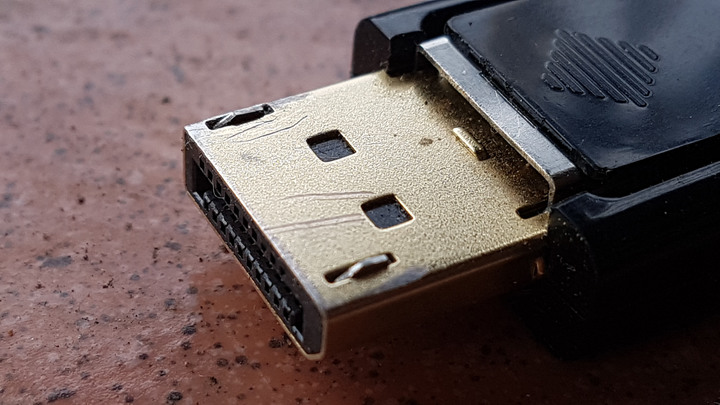

突然發現插頭上的勾,隱約"答"的扣住顯卡!
咦~!?
我嚇一跳,趕緊嘗試壓簧片,趕緊將它拔出...
之前看到有人因為這勾,斷頭在裡面差點拔不出來!
我突然意識到,之前偵測不到訊號,難道是因為沒插好插滿?
之前拔插,確實不用按壓簧片就能直接退出轉接頭...
也就是說,之前插到底時,其實並沒到底!

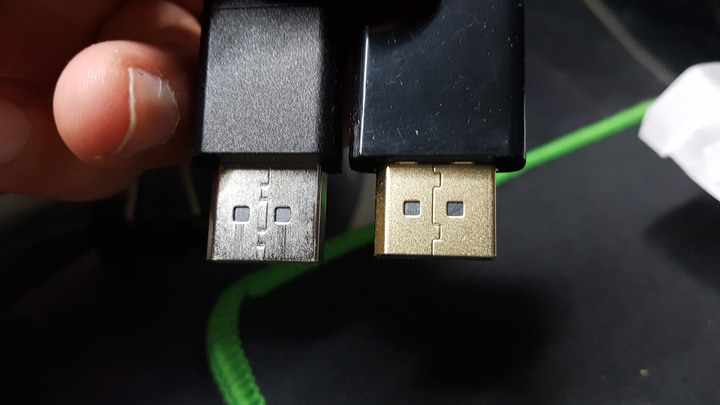

一比較,哩靠北,也短太多了吧!?
既然可以順利拔出,我就裸測一次...
但在此之前,先把那勾稍微磨短一點!
免得悲劇~
當我插上時,喇叭傳來硬體連線的音效!
沒多久,螢幕亮了...
本來全擠在副螢幕上的圖示,全部歸位~
更營養雞排,成功了......
這樣說起來,一開始買的1/2W 0.5W 2K歐姆的電阻...
應該也沒問題,就是轉接裝置沒能插到底所致吧我想!
不過我不想再焊回去確認~
看影片,分享令我興奮的成果!!!
====================== 22/03/03 更新 ======================
殼還是要裝,只是必須改裝...
我計畫是將 PCB 往前移動!

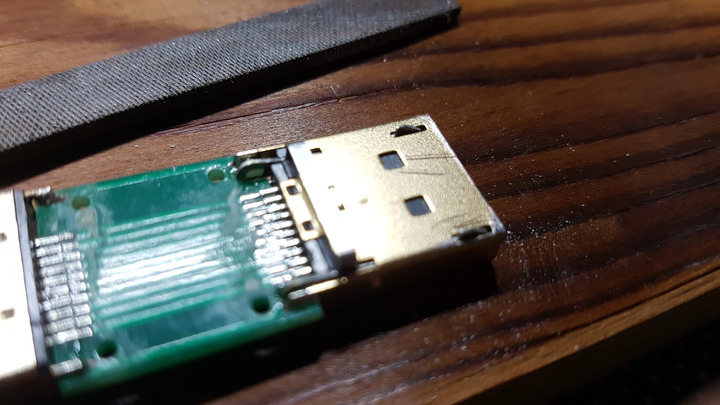

先磨掉 PCB 公頭端左右2個角~
這裡會卡到殼內部的卡榫...

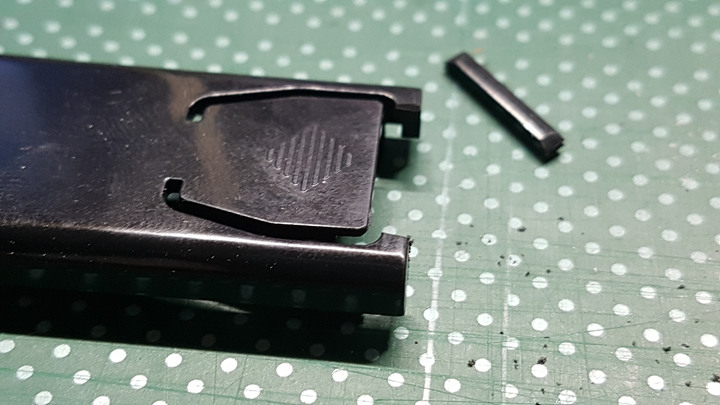

殼的公頭端插頭出口處剪掉~
要閃過插頭卡榫的釋放壓板!
假組...挺完美的!
剛好也卡住,PCB 完全不會晃動!
另一片殼裡,固定 PCB 的卡榫頭端剪掉!
不剪到底,因為仍要靠那半截頂著 PCB...
組合...
插上顯卡後,那插頭勾勾的釋放壓板將只剩一線空間可以按壓!
說讚的,這讓有些憂心...
唉..時到時擔當吧~

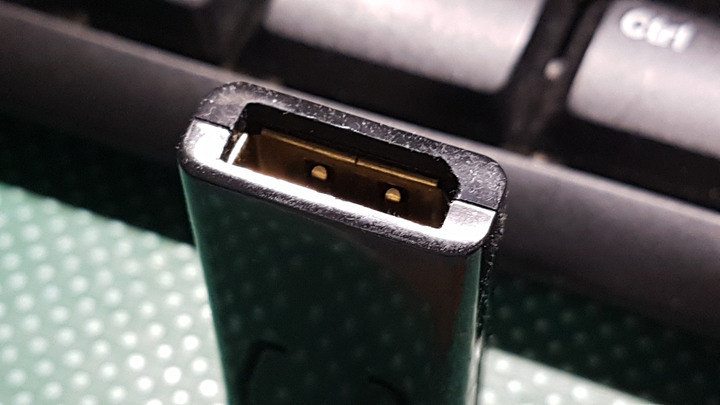

母頭端內縮的狀況!
公頭端外露長度,已足夠可以插好插滿...
DisplayPort 線材先插上~
母頭端內縮的程度,完全沒影響!!
花費如下...
DisplayPort(母) 轉 DisplayPort(公) 轉接頭：$100元 (免運)
1/2W 0.5W 2K歐姆電阻 x 10個：$5元 (西寧電子市場購得)
1/8W 0.125W 2K歐姆電阻 x 10個：$3元 (三重湯城廣場購得)
是後來要重買時才查到三重湯城廣場有電子零件賣場...
第一次到西寧市場,是多跑的!!
補充：
果然不出我所料,轉接頭勾勾的釋放壓板幾乎按不到!
尤其它在我顯卡上時,壓板是朝下的...
整部主機拆下來翻過來,拿東西去壓才把轉接頭拆下來~
所以決定把那勾勾磨掉,磨到可以直接拔插...
THE END...
====================== 22/03/10 更新 ======================
看來不能 END,得跟各位報告一下新發現!!!
昨晚因電腦有工作再跑,所以沒關機,只將螢幕關閉~
今早開啟主螢幕時,發現偵測不到訊號......
重開3回主螢幕電源都偵測不到訊號!
開啟副螢幕後發現,主螢幕桌面所有東西都移到副螢幕了~
簡言之,主螢幕已經呈現離線狀態,而且像是完全拔除螢幕的狀態!
拔掉 DisplayPort 線材後重新插上,螢幕才恢復連線...
但同時,我發現右下方慣用 NetWorx 軟體的流量圖表顯示異常!
那異常,像第一回安裝顯示卡後,螢幕自動調整至預設解析度一樣...
SO...不一定會朝顯示卡驅動程式去懷疑!
但也不排除其可能性~
畢竟 511.79 版本能讓雙螢幕皆走 HDMI 介面...
也能發生 DisplayPort 特有的螢幕跳來跳去現象!
目前使用 511.65 版本...
這讓我不禁好奇,貴到炸的 DPHPDMA...
會不會有有這種現象?!
感覺上不會...
它似乎不僅僅只是送電欺騙電腦裝置還在而已!
可能有更多的相關控制介入吧~
因為貴理應貴得有道理我想...
但有沒有可能是 DisplayPort 線材所導致?
如我前面說的,螢幕附的線材...應該不會好到哪裡去!
====================== 22/03/11 更新 ======================
昨晚使用 Smart Defrag 做磁碟重組~
設定重組完成後關機,關閉螢幕後就寢...
今早開機後,發現主螢幕又無法被偵測到!
我特地做了實驗,在主螢幕電源關閉的情況下重新開機...
結果一樣,主螢幕無法偵測到!
故可以確認...
包括"電源選項"裡針對螢幕關閉時間之設定!
只要在主螢幕關閉電源的情況下關機~
再次開機時,系統都無法偵測到主螢幕...
用大家容易理解的現象就是,螢幕線材像拔掉的情況!
所以必須將線材拔掉重插~
同時我也做了測試...
拔掉 DisplayPort 線材重插沒有用!
必須連同那個防桌面跳來跳去的 DIY 裝置重新拔插才有用~
也就是說,用100多元解決了桌面跳來跳去的問題!
但另外產生了新問題...
不過這新問題對我影響不大!
第一次遭遇也是設定軟體完成工作後自動關機...
螢幕關閉後便就寢!
知道有這問題後,盡量避免主螢幕電源關閉的情況關機...
這是目前能想到的應對方式!
相較螢幕必須暫時關閉電源,避免桌面跳來跳去...
軟體完成工作後關機這種狀況是極少的!
所以影響不大~
最後,不知螢幕不同廠牌和型號,會不會有不同結果!?
我在想,是否涉及到螢幕對於系統喚醒的相關設計...
