[不專業的開箱文]HOOLIN LCD Monitor Arm LA2-23單螢幕懸臂 + LA2-23w雙螢幕懸臂

原文是3年前發在無名的相簿配合文字說明，
無奈無名太久沒有使用被砍帳號，
貼在友站上的無名連結也就看不到東西了。

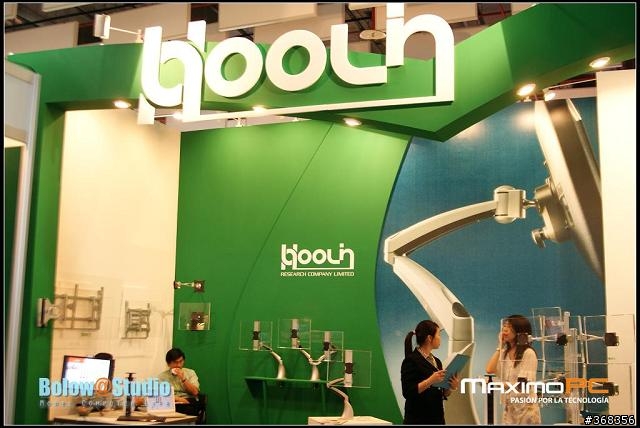

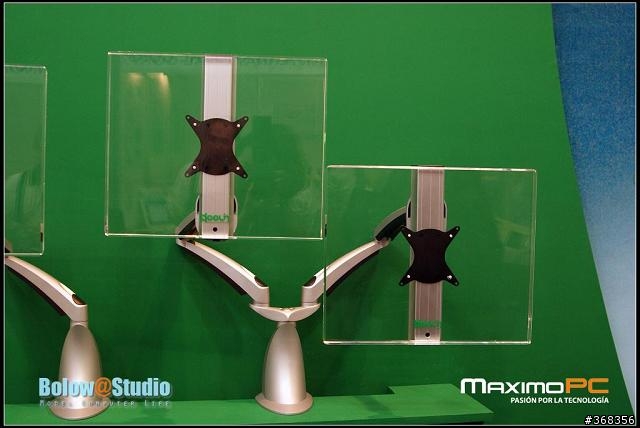

3年前，因和同事利用上班時間，翹班跑去看COMPUTEX展，無意間發現了這家製造LCD ARM的廠商，雖然當時2館也有很多做ARM的廠商參展，但論外型和精緻度，只有這家所製造的ARM，能夠激起我和同事購買的欲望。

以下的圖片是3年前用G5拍的，文字部分是看著圖片去回想的，所以請看倌們用三年前的顯示設備環境去想像當時的市場條件。

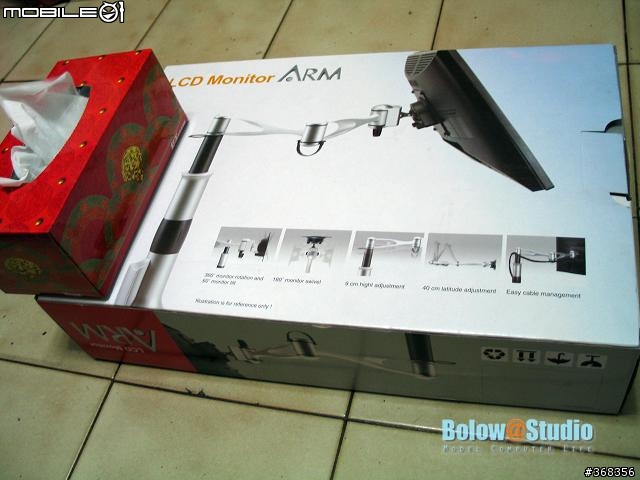

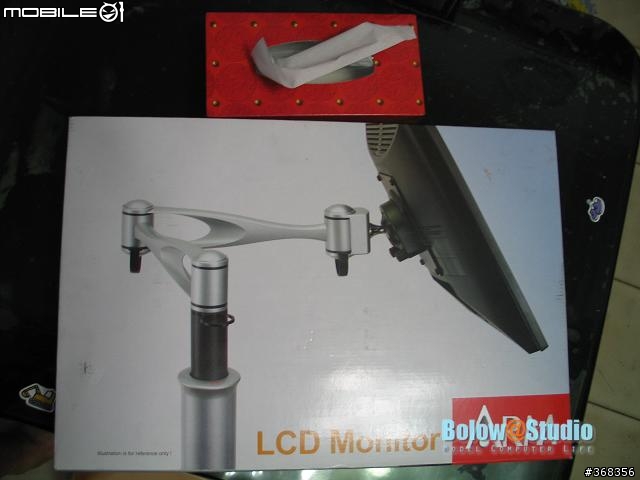

首先當然是外箱啦，正面就很清楚的把他們的產品圖放在外盒上，用面紙盒來比大小。
前面有說過了，這是一家製造導向的廠商，所以並沒有他們的LOGO在外箱上。


來張背面的斜拍圖吧。


MIT，這就是愛台灣啦。整個都是純台灣製到的喔。

只是和很多國內的廠商一樣，COMPUTEX裡很多廠商生產的產品都是做外銷的，台灣根本買不到。
當初是和同事拜託他們賣給我們，然後隔週利用也是上班時間翹班殺到桃園龜山的工廠去買。

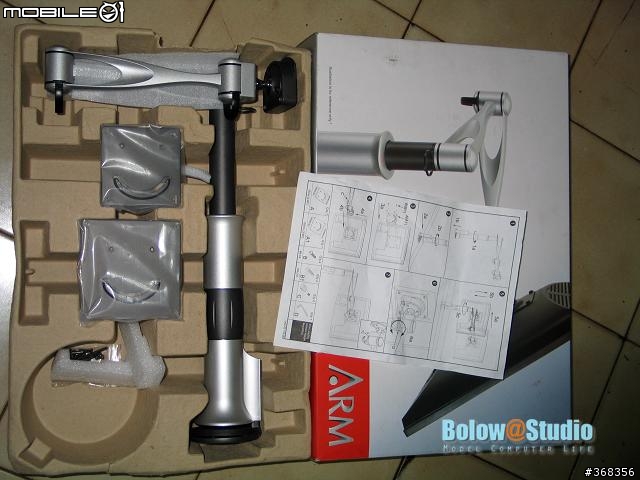

打開外箱，裡面就是這支ARM和配件躺在那邊

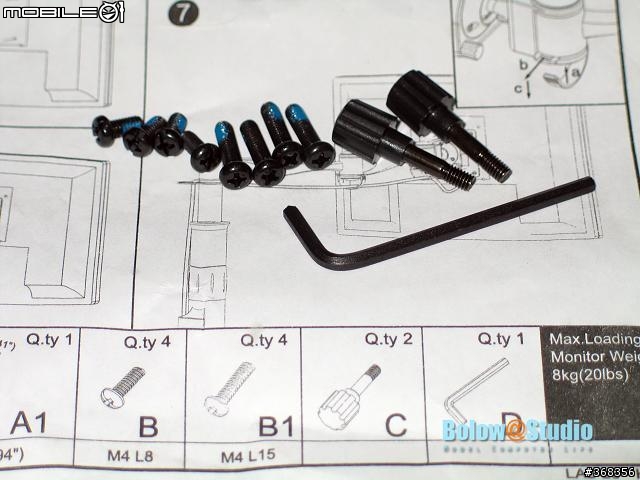

ARM*1、VISA 100*1、VISA 75*1、螺絲包*1、說明書*1


說明書上有清楚的螺絲數量和其他配件的數量。

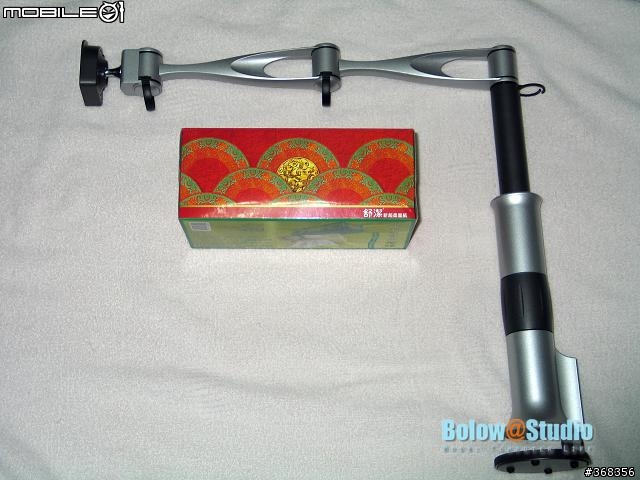

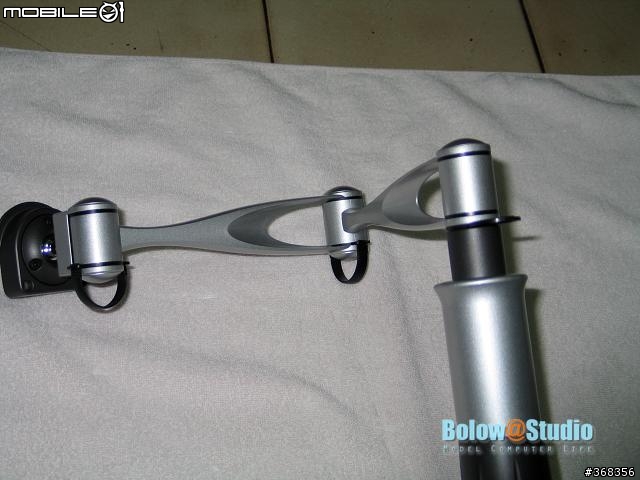

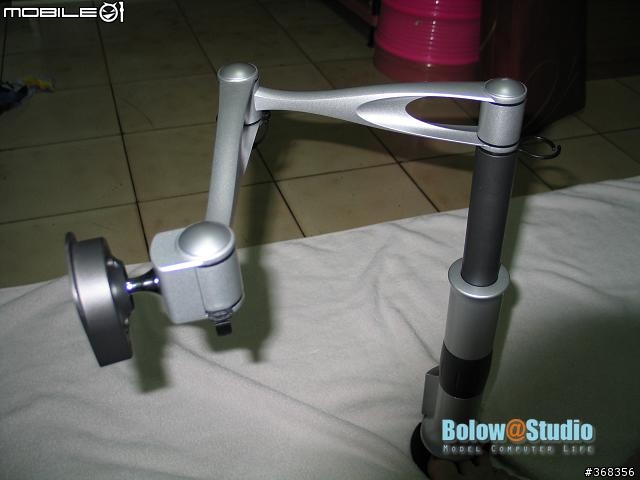

接下來先來看主角LA2-23這支ARM，這是展開到最開的時候，面紙盒一樣是比較用的。

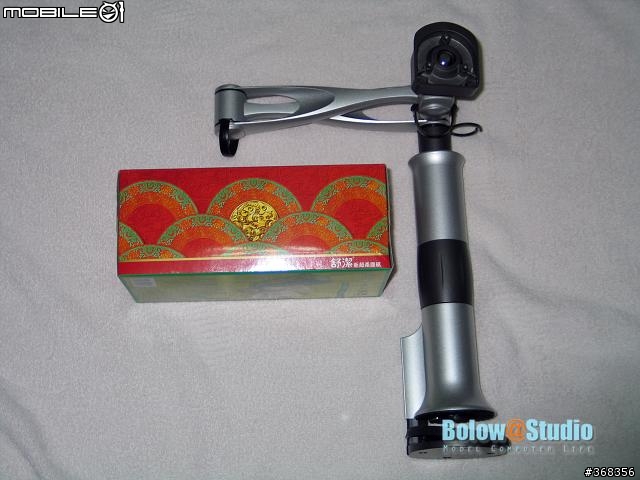

這是LA2-23 ARM折起來、主支架收下的情形，是不是有一種簡單的美呢??


這是聯結到LCD VISA托板的球形關節，沒有上LCD前，根本轉不動喔，

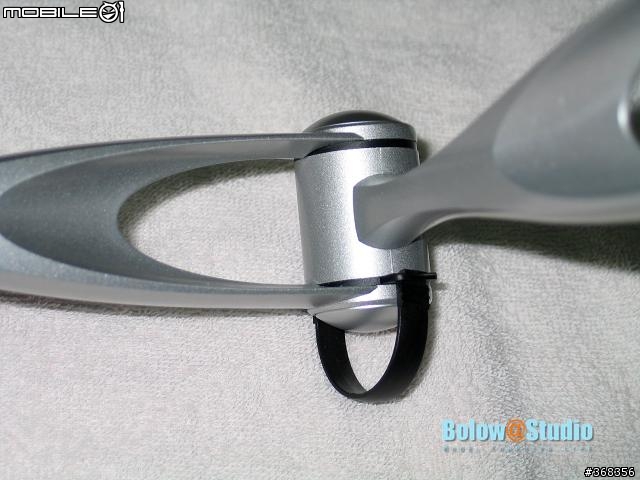

鬆緊度當然可以用隨附的六角板手來調整，ARM的轉軸處還貼心的附有整線器喔。

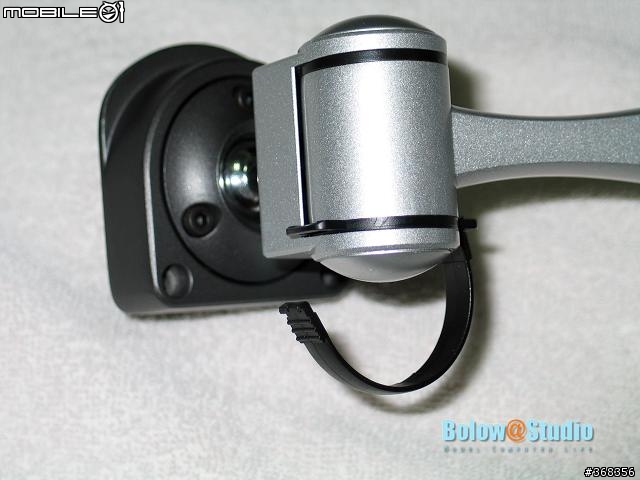

整線器是這樣開啟的。

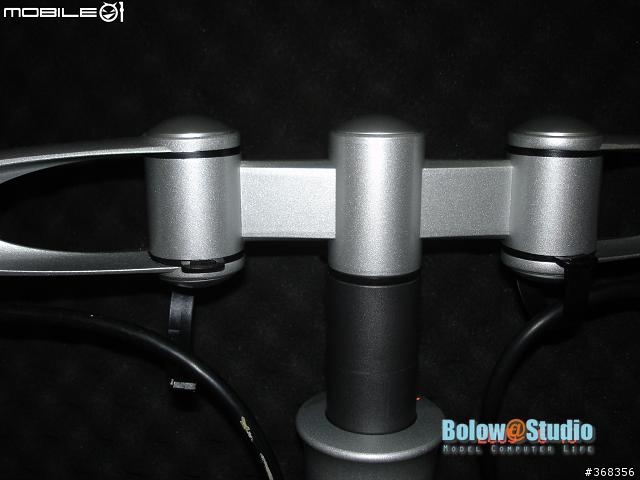

這是ARM與ARM的轉軸處，相當於人的手肘喔。


這幾張可以看出他們家ARM的美，完全是別家無法比較的。

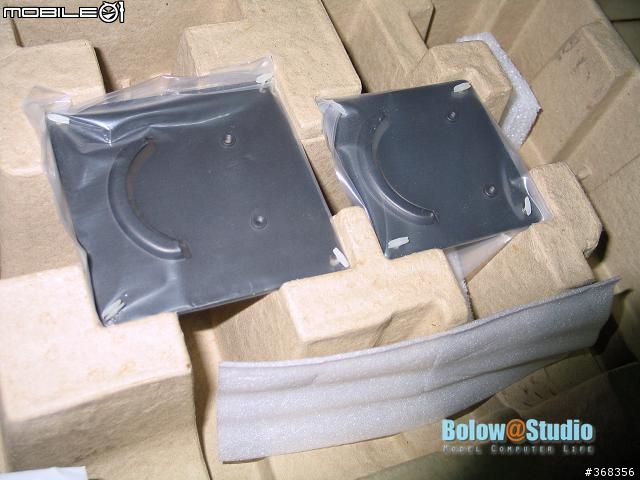

接下來就是VESA 托板，隨盒附有兩種VESA規格的尺寸，看你的螢幕是哪種規格就用哪種。
左邊是VESA 100，右邊是VESA75，造型整個很像笑臉。

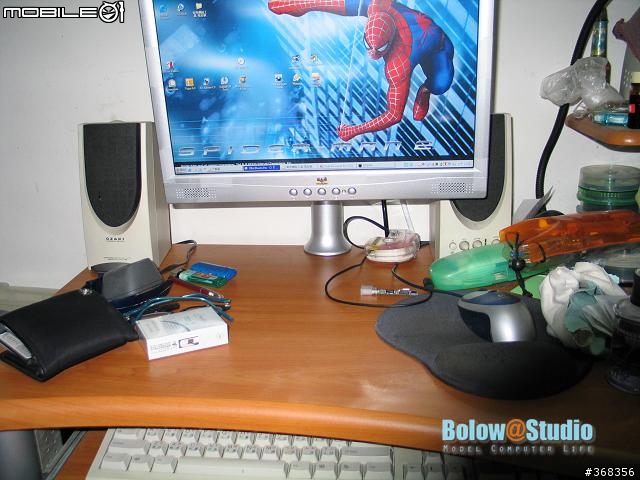

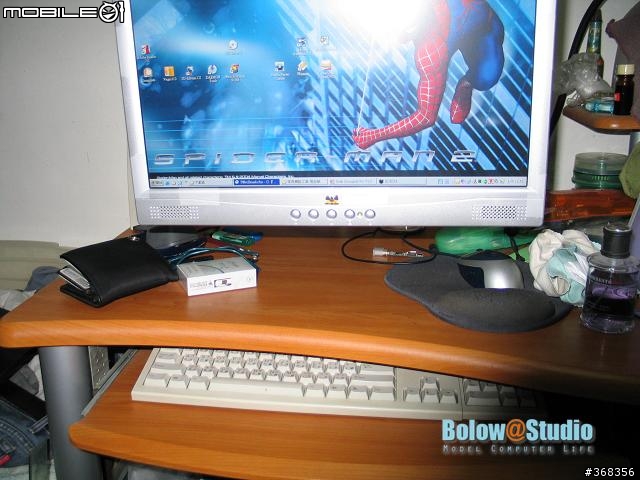

這是當時所使用的LCD，三鳥牌VA905。
當初是買家樂福專案機，結果一年多就出問題，現在是用poly view的V398。

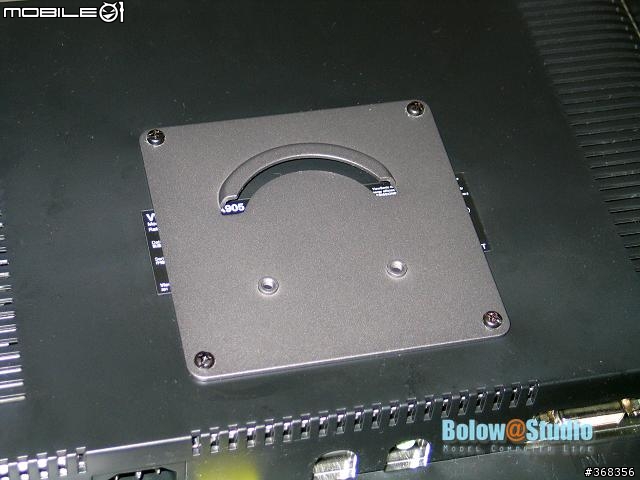

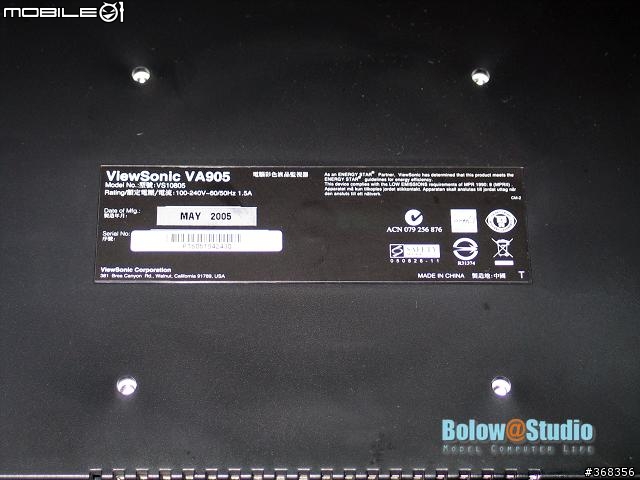

VA905後面是VESA100的規格，將托板先鎖上去囉。

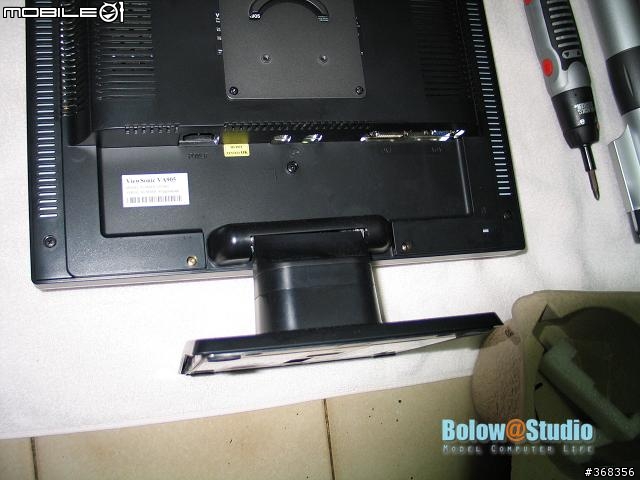

再來要拆原本VA905的支架。

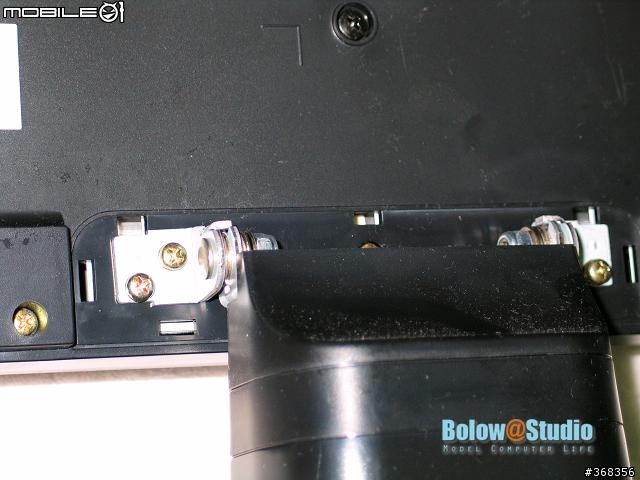

打開後面轉軸處的保護蓋，看到螺絲了，拆~~~~


拆完了，空空的沒有東西囉。


除了鎖LCD到VESA托板和拆LCD原有的支架要用到螺絲起子外，再來就都不用"羅賴把"了，

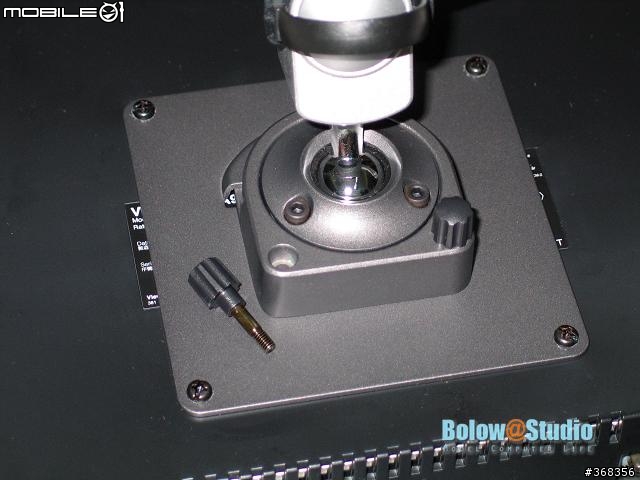

這裏把球型關節合上VESA托板後，只要把這兩根可以用手轉的螺絲鎖上固定就好了。

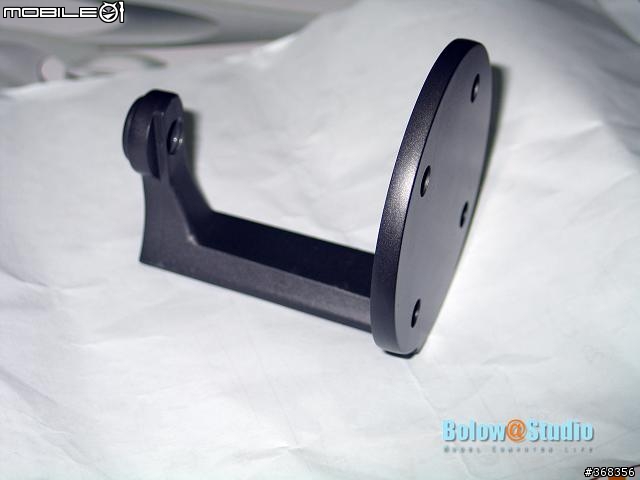

接下來看看如何安裝到桌面，這是鎖桌底的面板，這張有將保護桌底的保護板拆掉。


這就是保護桌底的保護版。


這是把底板安裝到支架上。

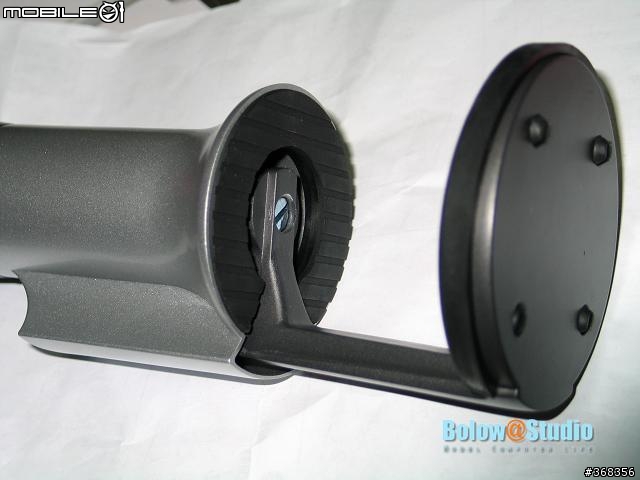

這是底板收到快底的狀態。

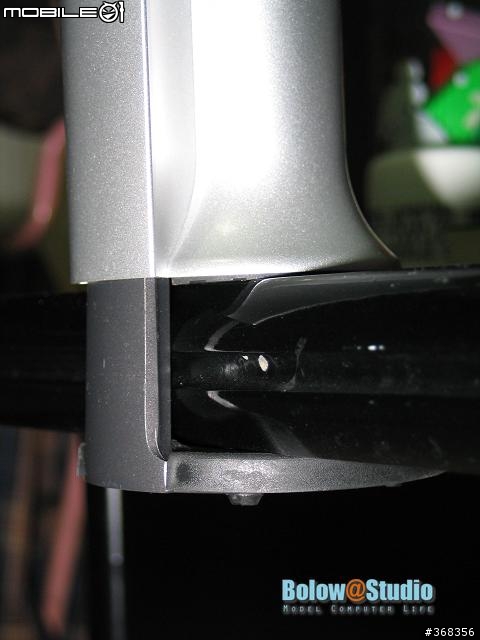

這是底板夾到桌板的狀態，猜猜看，怎麼樣的操作方式可以讓它夾緊。

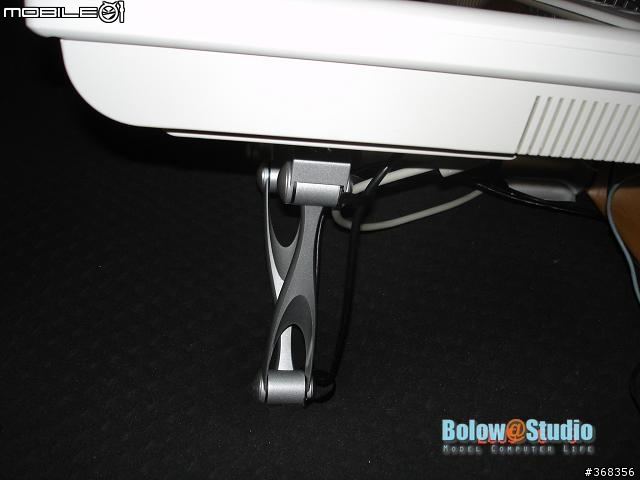

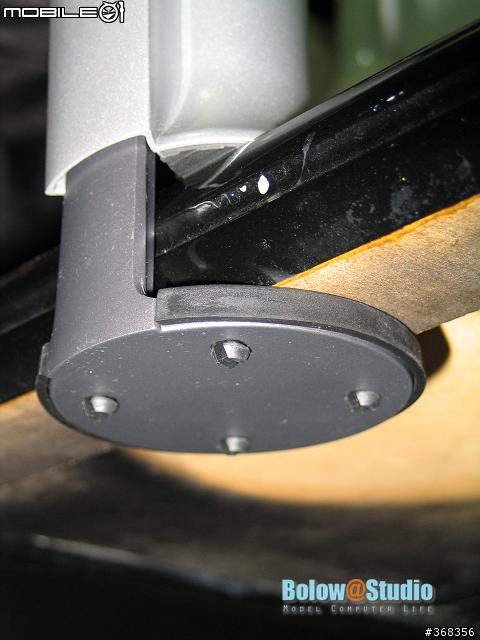

由下面看是長這樣的。

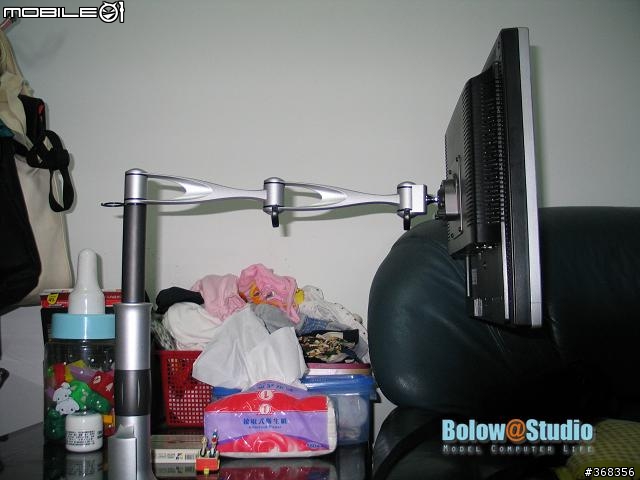

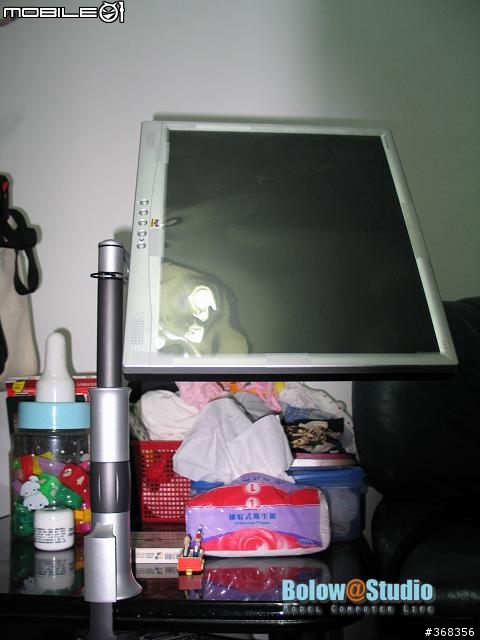

先在客廳的小茶几示範安裝好的狀態。

有人猜到他是怎麼鎖緊的嗎?

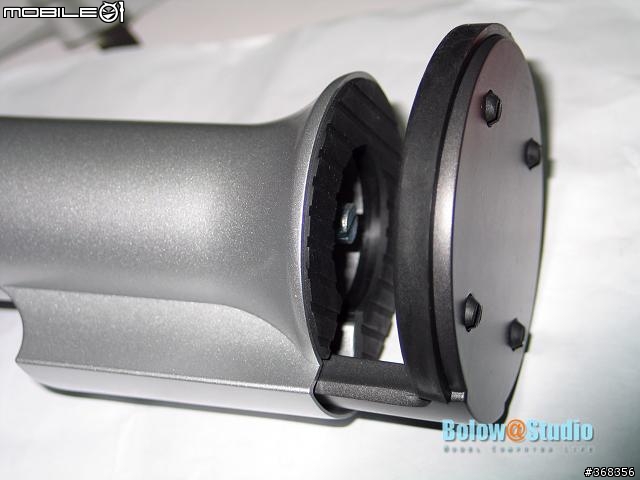

答案就是主支架中間深色那層，只要在這裡正旋或反旋，就可以控制底板的升降。
這真的是很棒的設計，讓你輕輕鬆鬆就可以直接在桌面上安裝，
完全免除你要鑽到桌底下去鎖螺絲或是施力的設計。光這點設計我看就打死一堆夾桌式的ARM了。

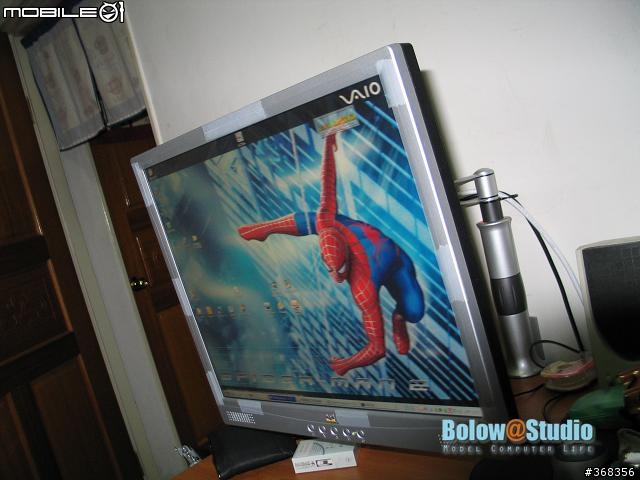

螢幕當然可以直接旋轉90度喔。

還有另一個很棒的設計就是，主支架上那根細支架可以升降，怎麼操作呢??
答案一樣是在主支架上，將上面那層正旋或反旋，就可以鎖緊或鬆開細支架，
在內構裡應該有彈簧，所以在沒有上LCD前，鬆開細支架是直接彈到最開的。
上了LCD後，因為有彈簧還有力矩的因素，不會因LCD的重量而往下沉喔。

這張展示ARM全開時的狀態，前面沒有提到的是，兩支ARM還有支架都是鋁合金的喔。

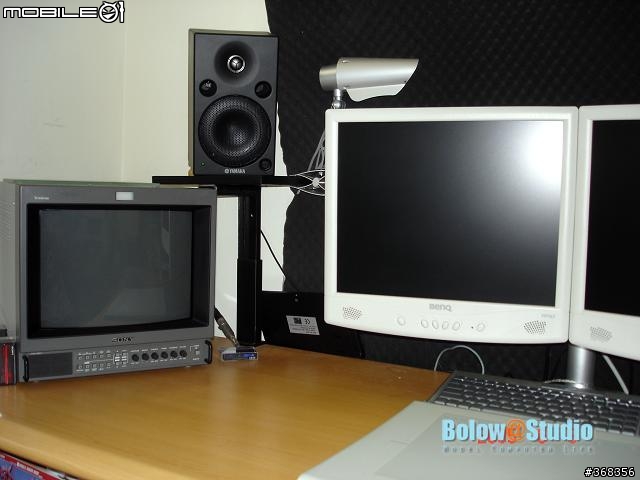

接下來展示上我工作桌後的情形。
這張是ARM收起來的時候，可以看到桌面空間變大了。


這張是往我這邊拉過來的示範圖。

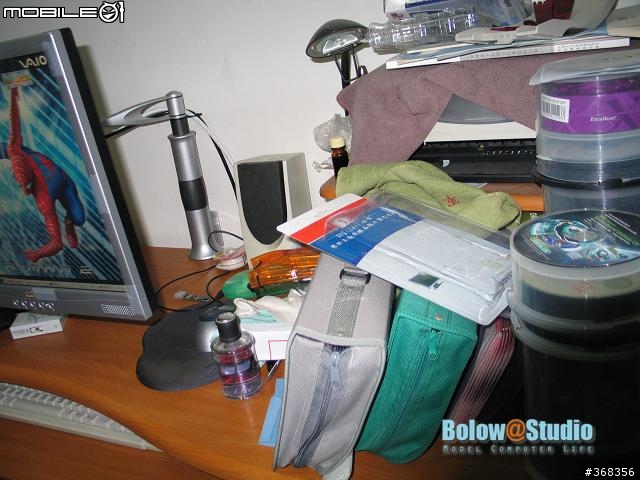

從側面隨意拍張照，抱歉桌面很亂。


一整個的亂七八糟。

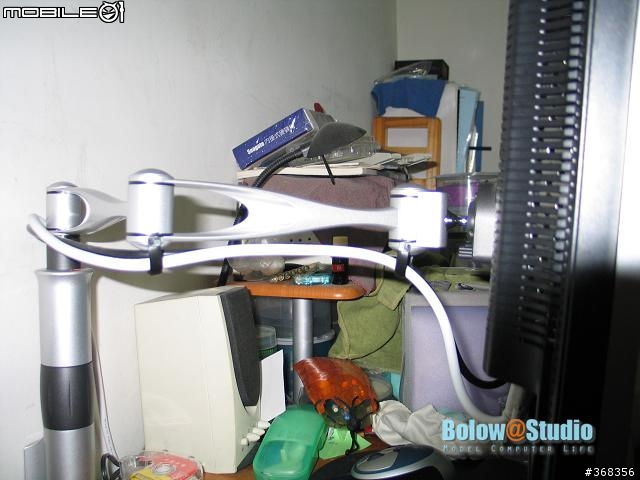

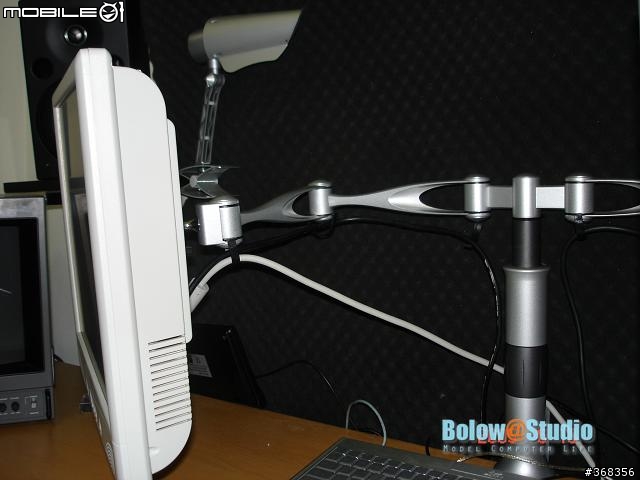

側面看可以看到整線器發揮功用了，線會跟著ARM走，完全不用擔心卡線。

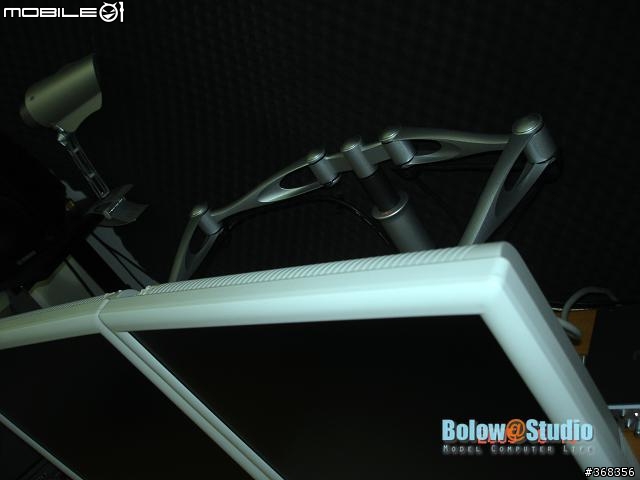

由上往下看的情形。

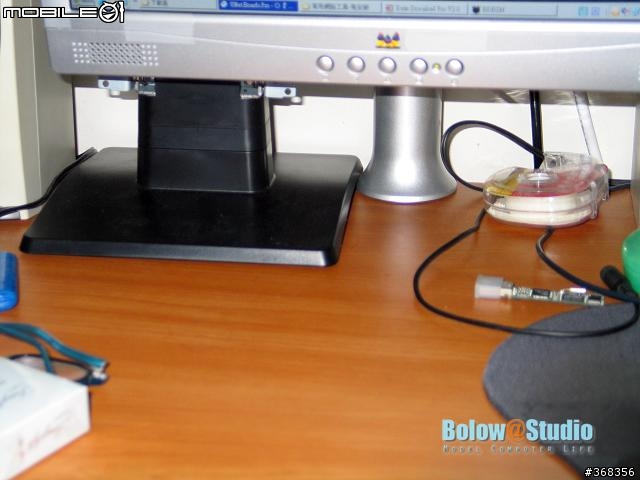

拿出剛拆下的VA905支架來比一比，空間節省了很多，桌面變大了。

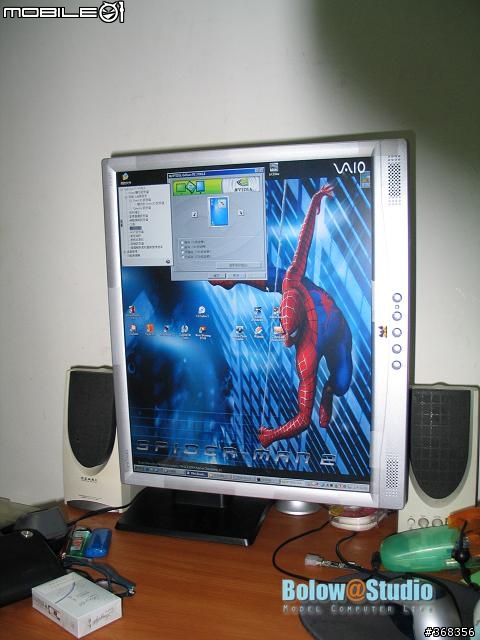

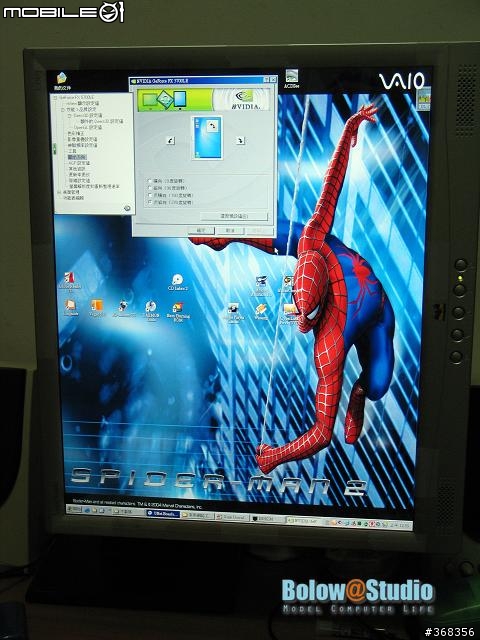

當然就可以直接旋轉90度啦，VA905是4比3螢幕，比較沒有感覺。
要是現在的V398寬螢幕，轉直就很適合打文件或是玩大型電玩模擬器用。




再來就是一些高度長度的說明啦，不過這測量的部份並沒有很精細，參考看看囉。

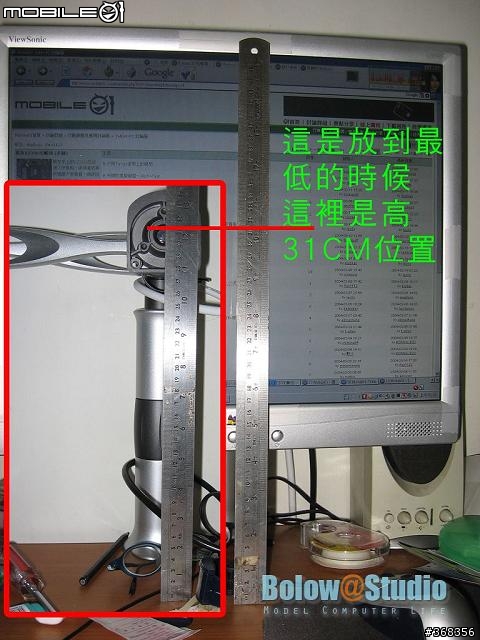

首先是ARM在最低時的高度。

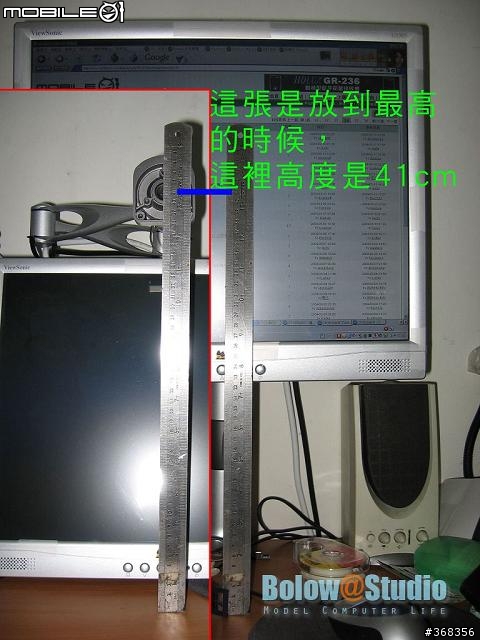

再來是ARM在最高時的高度。


這是ARM伸直時的深度，要注意一點是我的桌子是靠牆，所以ARM支架等於是抵著牆壁。

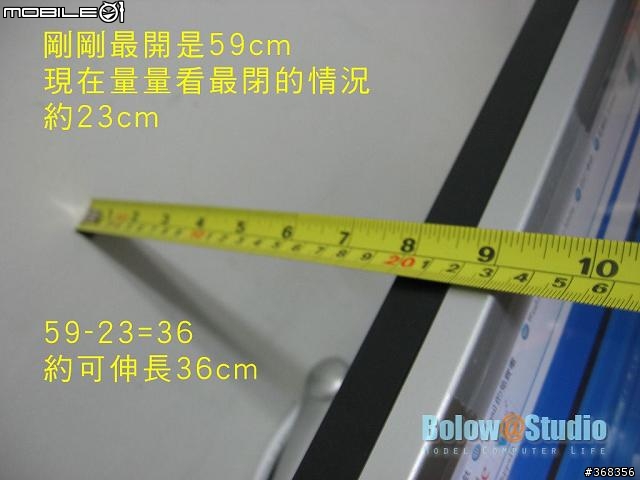

這是ARM收合時的深度。

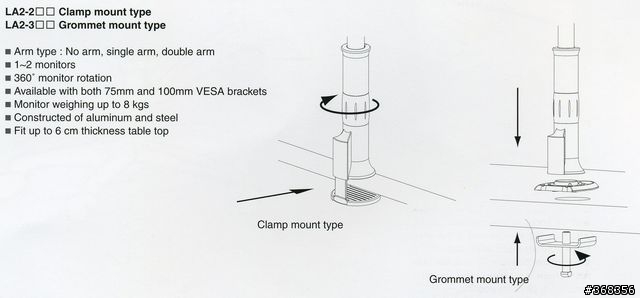

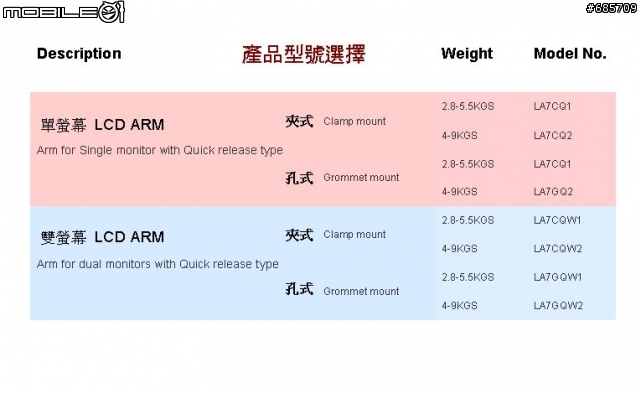

再來是這支ARM的規格。

可以看到除了夾桌式、還有適合辦公桌的圓孔式，只是圓孔式就還是要專到桌下去鎖緊ARM的支架了。
他們其實還有分沒有ARM、一支ARM、還有兩支ARM的，我的就是兩支ARM的。
ARM最大的負重是8KG，VA905我記得好像是5KG吧，至於現在的V398，就不知道了，但絕對在8KG內。
桌板厚度不能超過6CM，因為太厚會夾不緊，當然也不能太薄，我的桌板是3CM左右，木頭的桌版建議最少要3CM以上比較保險。

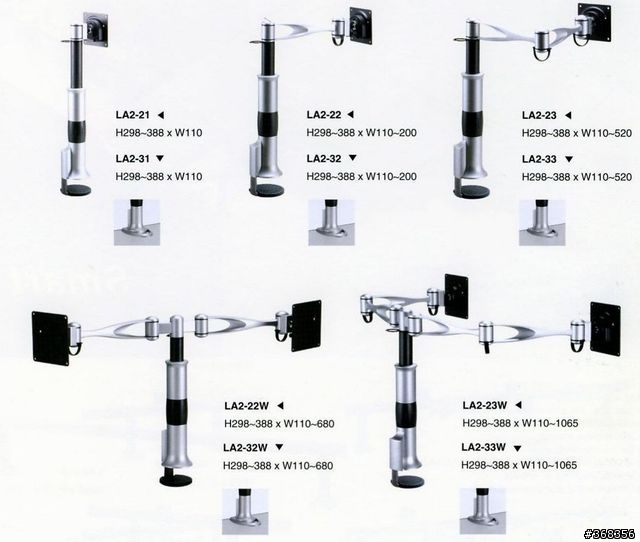

再來就是他們的種類，剛剛上面講過有分沒ARM、單ARM、雙ARM，再加單螢幕、雙螢幕，還有夾桌式、圓孔式，這樣就可以有10種組合，10種價格了。


其實這家公司所生產的ARM，真的很棒，而且都算是模組化的東西，可以依不同的模組配出不同的需求，也難怪當時瀚斯寶麗推出的15吋籃球主題電視，會用這支ARM。





對了，忘了提到最後一點，當初入手價是4000，剛剛在露天和YAHOO，都有看到同一個系統家具業者，賣3800
，國外是賣183美元、36萬3韓幣、34,800日圓。

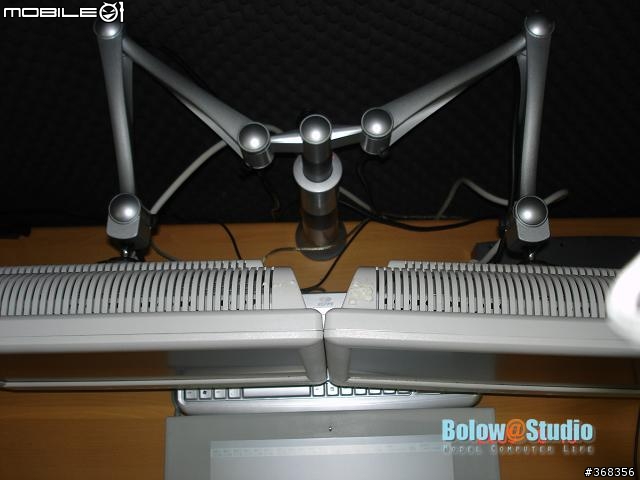

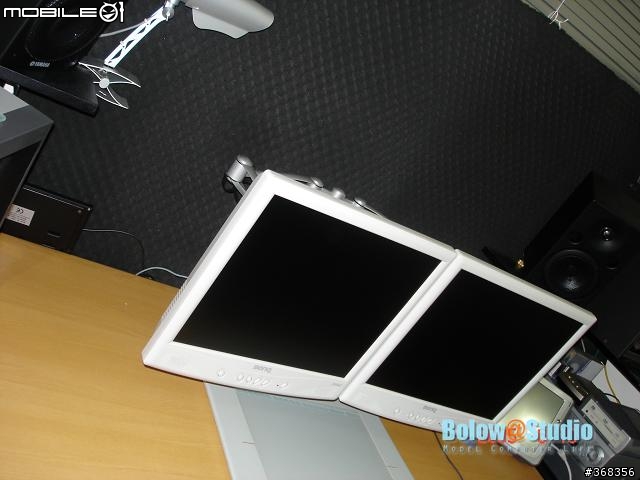

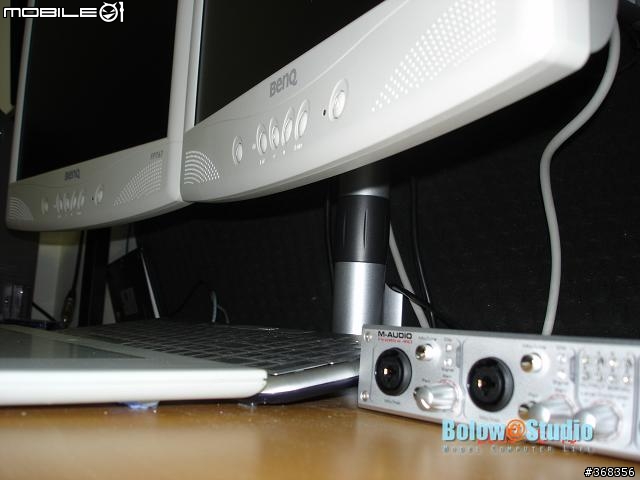

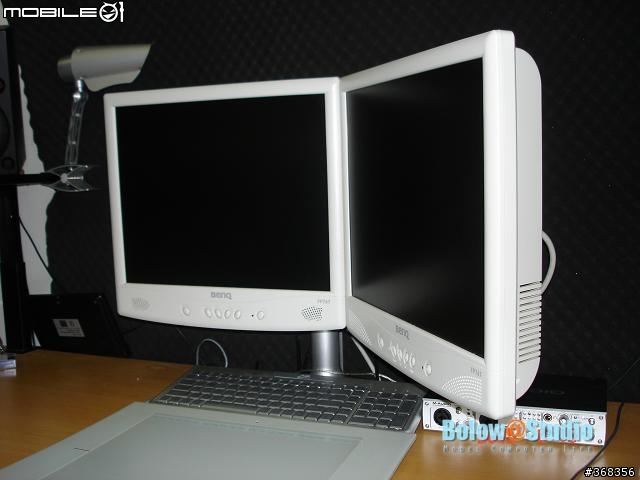

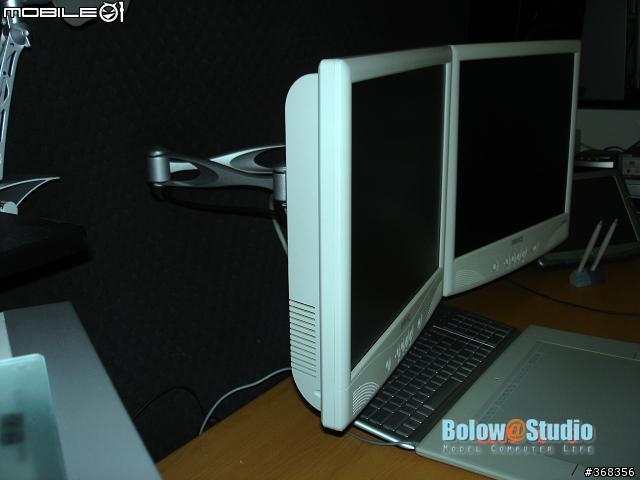

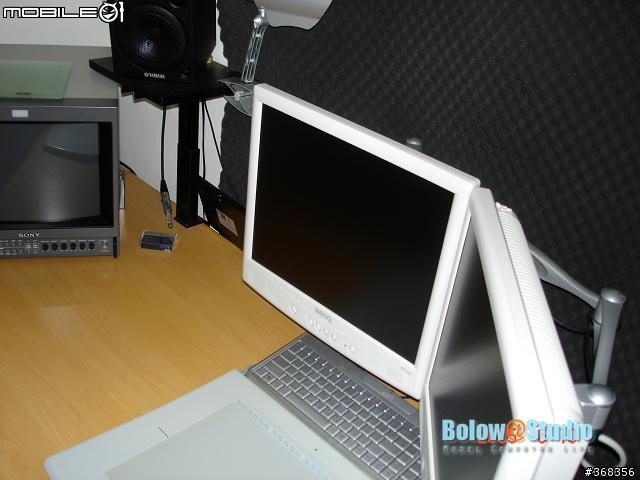

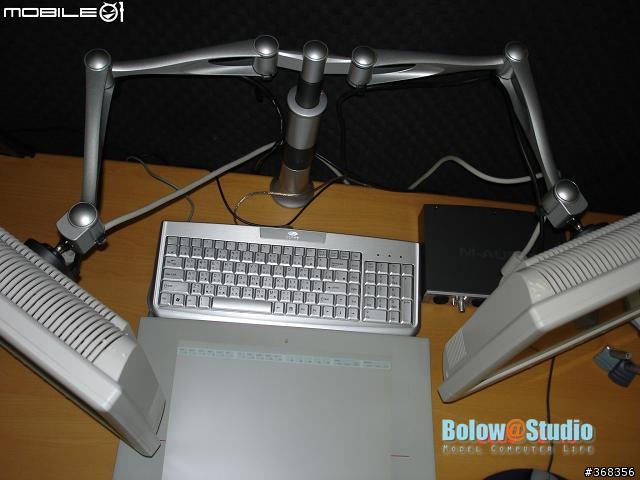

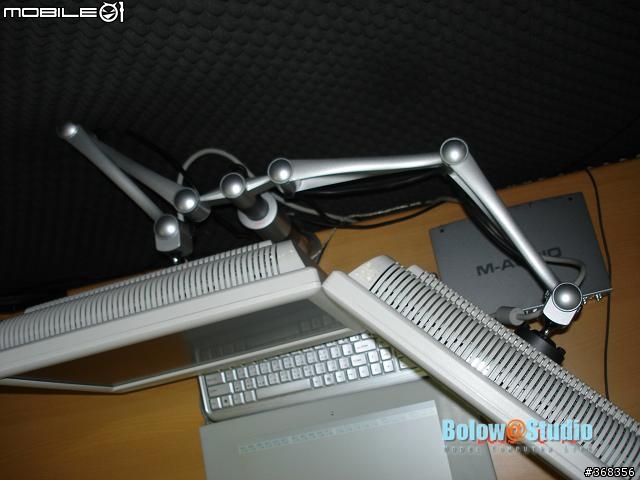

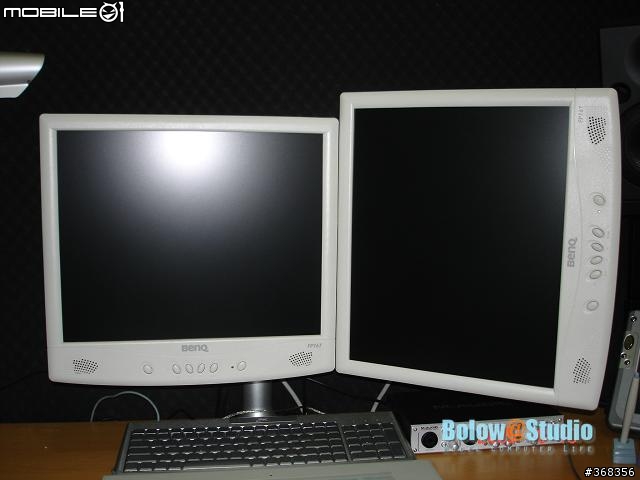

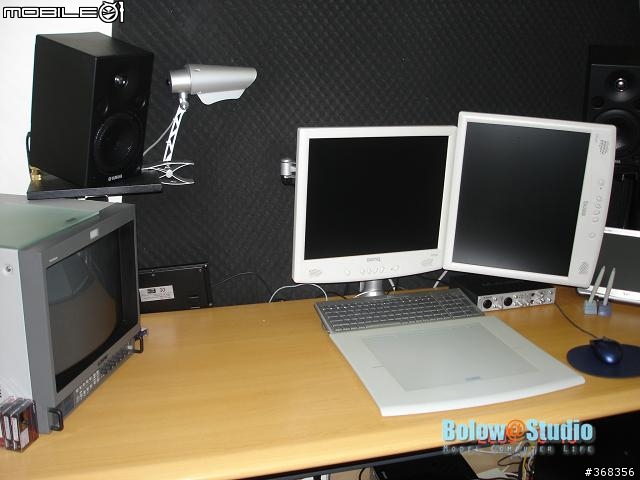

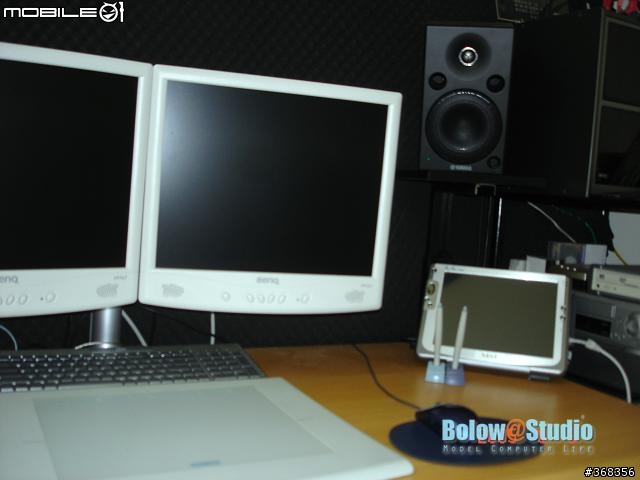

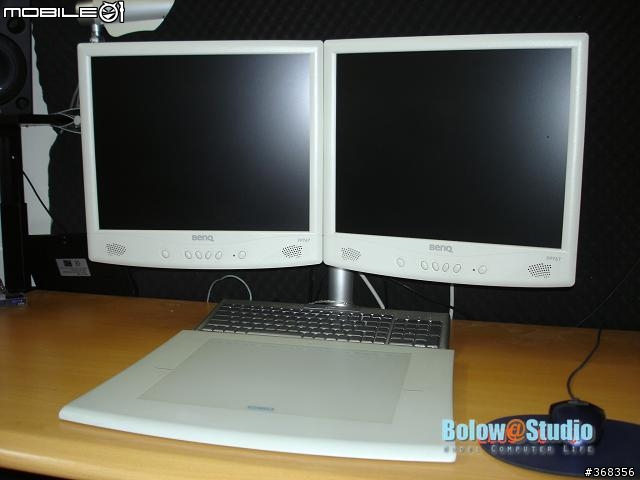

最後在附上我同事買的雙螢幕版本的圖片給大家欣賞囉。
