液晶螢幕故障想自修，請教高手

wjr630121

wjr630121
個人積分：76分
文章編號：5602767

76分

樓主

2008-04-07 11:44

小弟手邊有兩台同型同款液晶螢幕，有同樣的故障現象

剛開機，整個螢幕都是橫條紋，上下跳動，有點像是電視調頻沒調好會有波紋....

條紋跳動情況會逐漸減輕，要一段不短的時間才會完全正常顯示

昨天將兩台全解體，逐一組件更換交叉測試，沒有結果...

不能確定是背光模組或是高壓驅動版，或是面板異常...的問題

想要自己買組件來維修，想跟版上高手請教比較明確的故障點 0o0

THANKS

2008-04-07 11:44 發佈

文章關鍵字液晶螢幕故障高手

kaworu.liu

kaworu.liu
個人積分：2810分
文章編號：5605215

2810分

2樓

2008-04-07 14:58

抖動？那電源那邊瞧瞧....有線才看直的橫的...才是電路板跟面板問題

那塊電路板一般很難弄到手除非你是幹這行的人面很廣...或是殺肉的

J火鳥

J火鳥
個人積分：16分
文章編號：5605574

16分

3樓

2008-04-07 15:30

是什麼螢幕值得你這樣修啊

自己修是可以
但是零件卻非常難拿
只是浪費精神罷了
如果可以送去給廠商弄也是可以

~~奈々姬最高~~ Y^o^Y

khsji5873892

khsji5873892
個人積分：341分
文章編號：5609953

341分

4樓

2008-04-07 21:31

LCD液晶螢有需要幕維修可以找我,

wjr630121

wjr630121
個人積分：76分
文章編號：5611145

76分

樓主

2008-04-07 22:49

kaworu.liu wrote:
抖動？那電源那邊瞧...(恕刪)

我是打算自行更換故障的零組件，只是要請諸位高手協助診斷

J火鳥 wrote:
是什麼螢幕值得你這樣修啊...(恕刪)

火鳥大，也不是什麼值錢的螢幕，只是想說物盡其用
順便當作學習，畢竟難得有這樣的機會可以嘗試看看

khsji5873892 wrote:
LCD液晶螢有需要幕維修可以找我...(恕刪)

K大，已PM

小春哥

小春哥
個人積分：0分
文章編號：6335413

0分

6樓

2008-05-28 1:13

好像是~~~~~~~~~~
面板壞掉吧~~~~~~~

changold2

changold2
個人積分：6分
文章編號：6339288

6分

7樓

2008-05-28 11:00

如果面板不會有特定區域模糊不清，故障的是信號處理電路板，就是背蓋打開後IC最多的那塊，其實是垂直掃描頻率異常，先用手動調整能不能條回來

不能的話仔細檢查電路板上電解電榮有沒有爆漿流湯，不然就散彈打鳥電容全換，死馬當活馬醫

這塊板子一般約1500-2000元，可以先問價錢再決定處理方式

背光模組或是高壓驅動版掛點就是不亮或是只亮上或下半部，不然就亮一下就熄掉

面板異常大多一看便知，例如亮壞點，恆定亮線，某矩陣區域或全面板圖像異常

ank

ank
個人積分：103分
文章編號：6339529

103分

8樓

2008-05-28 11:14

上次送修這情形
維修的好像是說要換AP板

foyang

foyang
個人積分：1分
文章編號：11745908

1分

9樓

2009-05-03 0:27

ANK 大，聽說沒有AP版只有AD版

Invitai

Invitai
個人積分：5分
文章編號：11758255

5分

10樓

2009-05-03 22:51

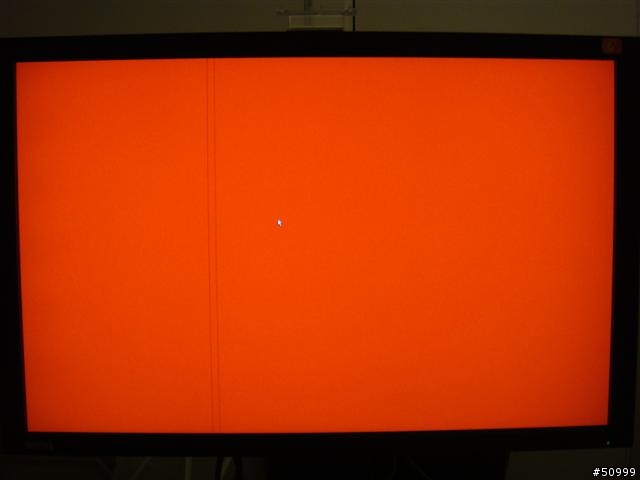

那像這種的有救嗎? 好幾條垂直黑線,只有顯示紅色時出現
