在探討內嵌式光學觸控技術所帶來的優勢之前,我們先來複習一下各個傳統觸控技術的優缺點吧!
電阻式
最早出現的觸控面板就是電阻式了,電阻式的特點在於必須要按壓面版才能進行感應,其運作原理是利用兩片ITO(Indium Tin Oxide)導電層疊合在一起,並使用DOT微粒加以隔開,當使用者利用手指或物體按觸面板時會形成壓力,導電層的間隙降低進而導通電極,再經由控制器來偵測面板的電壓變化並加以計算,並通知電腦觸控位置的詳細資訊從而對接觸點完成定位,由於電阻式的基本運作是採用壓力感應,因此對於觸控的媒介沒有任何限制,除了可以用手指控制以外,女王的指甲,筆,球棒等等都可以使用,雖然電阻式的精準度高但因為要另外加上薄膜,因為透光率不夠高所以在畫質上產生了不小的影響,看起來會霧霧的...不過因為發展的最早,且技術門檻較低,所以目前我們身邊的消費性電子產品大部分都是電阻式觸控螢幕,例如:詐騙集團最愛的提款機,會說多國語言的電子辭典,PDA等等,缺點是長時間按壓會造成磨損,靈敏度低,但成本便宜,市佔率約在60%以上,算是最常見的觸控面板技術。
電容式
那什麼是電容式螢幕呢?如果說iPhone所採用的螢幕就是電容式的大家應該就知道了吧,電容式螢幕的特點在於採用了一塊四層的複合式玻璃,最外層是二氧化矽硬化處理層主要負責防刮的任務,第二層是ITO,負責在玻璃表面形成一均勻電場,可以感應人體微量電流(靜電),第三層為玻璃,最內層同樣是ITO,主要是為了遮蔽雜訊讓面版在不受干擾的情況下運作, 之後在面版的四個角落設置了電極,當手指接觸面版時,人體會從觸控面版吸走微量電流,控制器再利用電流的變化來完成座標的定位,不過這樣也只能支援單點觸控,要像iPhone一樣支援多點觸控就要再加一層導電層來判別不同的座標,多一指就要加一層,加的愈多,製程愈複雜,相較於電阻式的觸控螢幕,電容式的技術門檻高,良率低,成本自然也居高不下,這也是為什麼電容式螢幕不是目前主流而多搭載於iPhone與Hero等高階手機的原因了。在使用的便利性上,雖然,電容式僅需接觸面版即可進行觸控,靈敏度提高了許多,但由於手指成為線路的一部分,因而偏移現象比較嚴重,在精準度上沒有電阻式來的好,除非是使用帶有靜電的觸控筆才能增加其精準度。

電磁式
除了較常聽見的電阻式跟電容式之外,還有一種也是發展蠻成熟的電磁式觸控技術,電磁式的基本原理是依靠電磁感應的方式來感應電磁筆所發射出來的訊號來定位,由於電磁的感應方式是以磁場的變化來計算,因此在精準度上相當優異,透過電磁的感應方式甚至可以模擬筆畫的力道大小,所以目前主要是應用在專業繪圖版的領域,市面上也有少數將電磁技術加以整合的觸控螢幕,不過都是單價相當高的專業級繪圖用螢幕,普及度並不高,一般消費者也不會將之納入採購考量。
紅外線光學式(音波式)
最近市面上出現了一種藉由紅外線感應器來偵測定位的光學式觸控螢幕螢幕,這種觸控螢幕的特點是在螢幕四周裝置了能發射人眼看不見的紅外線光,藉由紅外線發射器在螢幕上方2-5mm(依不同機型設計有所差別)的高度形成一個光網,任何物體只要進入光網矩陣阻斷紅外線光,感應器便能經過運算,定位出正確的座標傳回給電腦,進而達成觸控的目的,但這種技術的缺點是必須在原有的螢幕四周另外裝置感應器,所以會導致在外觀設計上必須多一個框將感應原件蓋住,增加厚度的同時,外框與面板之間的空隙也是容易藏污納垢的死角,而且因為紅外線感應原件的增加,成本也隨之提高,目前在市面上的價格帶仍比一般螢幕貴上許多。(音波式的感測原理跟紅外線光學式雷同,差別在於使用光線或音波來感測有所不同)
內嵌光學式
最後要介紹的就是今天的主角,內嵌式光學螢幕,跟紅外線光學螢幕雖然同屬光學類別,但在感應原理上卻是南轅北轍,所謂的內嵌式,就是在製造螢幕的半導體製程之內,將感應元件整合在面板的像素當中,對於製造商來說,不需大幅更改產品生產線,製造成本也跟一般面板相近,因此相較於其他觸控技術,在成本上已經擁有優勢,在畫質方面,不需另外覆蓋感應膜等會影響光線路徑的介質,能夠保留原始面板的畫質表現,而在精準度方面,由於感應元件是內建在每一個像素單位之中,所以從物理的觀點來看,精準度甚至能夠以點來作基準,並且不需要校正,而由於是透過光線的感應來定位,只要搭配夠強的光源,還能夠實現有如阿湯哥一樣帥氣的遠距遙控功能,目前已經運用在軍事射擊訓練之用。不過有利便有弊,內嵌光學式螢幕也有它的缺點存在,那就是不能用特定光線以外的物體來操作觸控功能(包括人體),使用時必須搭配專用的光筆來進行操作才行,不過這樣也擁有跟電磁式技術同樣的優點,那就是可以將手腕完全放置在螢幕上也不會影響觸控功能的判讀。
外觀與功能

由於這次借到的是還未正式上市的試作機,所以這次就跳過開箱直接來看螢幕本身的設計吧,在顏色的基調上面,採用了全黑色的設計,表面處理全部使用鏡面來作處理,正面的部分僅有中央下方的LOGO跟左右兩側的快捷鍵是白色的印刷字體,在質感方面的呈現還不錯。 螢幕四週的邊框因應觸控需求而設計成較寬的置腕區,在使用螢幕邊緣的觸控功能時才不至於讓手腕懸空增加使用者的負擔。

為了因應左右兩種不同使用習慣的使用者,所以在螢幕的左右兩邊均有設計快速鍵,一邊有共有三個按鍵,由上而下依序是桌面/程式切換按鈕(可以在Windows7作業系統的環境下使用快速切換桌面/程式),中間這顆是叫出螢幕小鍵盤方便輸入資訊,按一下為開啟螢幕小鍵盤,再按一下則為關閉,最下面這顆為指標模式切換,可以因應不同需求將指標設定為一般滑鼠模式或是僅能移動指標而無法點擊的MOVE模式。

考量到慣用手的左右有別,所以在螢幕右邊也設計了快捷鍵,當設定為右手使用時,僅有左邊的快捷鍵能夠動作,右邊的快速鍵則為了避免誤壓會呈現鎖定狀態,反之亦然,在使用邏輯上的考量還蠻週到的。

由於是一台觸控螢幕,所以前方的配置就非常簡潔,接下來看看背面的配置吧,首先映入眼簾的是可調角度的金屬螢幕支撐架,機背的左上方配置了電源等功能鍵,背面的最下方有著防滑支架的鎖定開關,輸入端子與電源插孔則和大部分的顯示器一樣配置在下方,不僅僅是正面採用鏡面處理,機背後方同樣是採用全鏡面處理,整體的質感處理屬於較高級的路線。

在背面的最上方設計了一個凹槽可以當作提把來使用,既不影響正面美觀又擁有相當的便利性,不過以這台觸控螢幕光滑的外觀來看,沒有了那個提把在搬運時的安全性確實降低了不少。

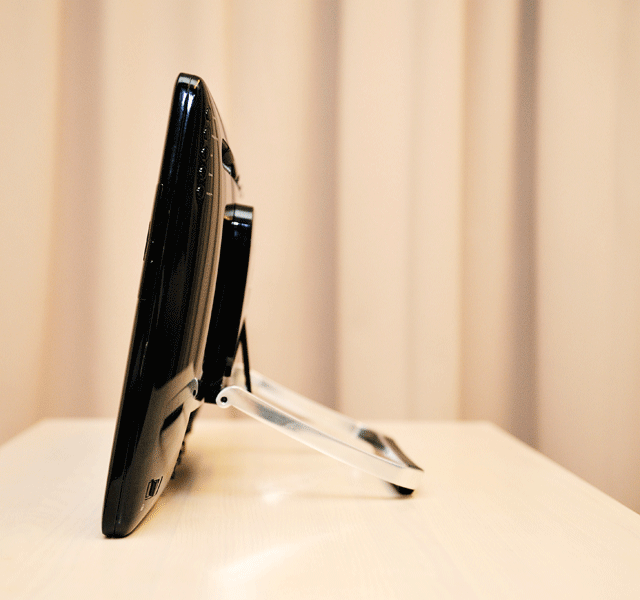

支撐架可以在30-90度的傾斜範圍內作作八段的角度調整,在支撐架末端覆有橡膠,兼具保護與防滑的效果。

螢幕背面上方的鎖定裝置就是控制傾斜角度的地方,為了因應進行手寫,繪圖時可以將手腕放置在螢幕上來減輕手腕的負擔並營造更貼近真實書寫的使用環境,可以依照不同的使用需求來作不同的角度調整,固定的裝置採用了金屬結構,因此即使用來支撐21.5吋的螢幕,在穩固性上也相當不錯,不會有固定不牢或是搖搖晃晃的情形發生。

機背左上方的按鍵控制了電源等等的基本功能,由上而下為POWER/電源開關,MENU/ENTER可以打開主選單並進行選擇,UP/DOWN控制選單的上下移動,AUTO按鍵則是可以使用自動最佳化設定跟回到上一層的功能。


最下方的左右兩角都有防滑腳的鎖定裝置,防滑腳本身可以進行三段的伸縮,如果覺得螢幕立起來不夠高,可以依自己的使用需求來進行伸縮長度的控制,小編個人覺得這個防滑腳伸出來後會破壞整體的美觀...不過21.5吋螢幕也算夠大了,要將防滑腳伸出的機率應該不高…

下方的輸入端子由左至右分別配置了AC IN電源輸入,HDMI插槽,D-Sub端子,USB-B插孔,在輸入的端子配置方面,有了HDMI更增加了顯示畫面的畫質跟應用範圍,但是由於這台顯示器沒有內建喇叭,所以沒有音源輸入,算是比較可惜的地方。

背面的最下方還設計了線材固定的裝置,方便將線材整理到同一個方向並固定住,免得一堆線亂七八糟影響整體美觀。

由於劍揚的這台觸控螢幕是採用將觸控原件整合進面版裡的內嵌光學式設計,所以使用紅色光以外的材質(包括人體),是無法驅動觸控感應原件的,所以必須使用特別設計的LED觸控筆才能進行觸控的操作,觸控筆的前端設計了一個微動開關裝置,在未使用情況下,觸控筆並不會發射光束,當按壓觸控筆前端時才會觸發微動開關啟動LED光束讓面版感應,雖然作動方式跟傳統的觸控筆有所不同,但因為微動開關相當靈敏,所以在實際使用上其實感覺不太出來差別,僅僅是發光與否的區別而已。

使用在觸控螢幕上時,當觸控面版感應到光線時就會出現相對應的指標,(在Windows 7環境底下,點擊的動作模擬滑鼠左鍵,壓下觸控筆約2秒後放開會開啟滑鼠右鍵功能表的進階功能)觸控筆本身內建電池,可以透過筆尾的USB Micro插槽進行充電,充電時並會發出一圈綠光來提示使用者。筆身的質感採用跟螢幕一樣的鏡面材質處理,唯一的缺點是容易沾染指紋,不過筆上有指紋是正常的,並不影響使用倒是。
顯示畫面截圖
雖然說這是一台觸控螢幕,但是在畫質的呈現上因為觀看的距離會比使用一般螢幕時要來的更近,所以在畫質的呈現上更是不能妥協,據劍揚表示,此款螢幕是與華映所合作生產的,在畫質上因為沒有另外覆加容易影響光線路徑的不同介質,所以在畫質呈現上跟華映所生產的面板水準是相當的,這邊小編也特別透過網頁瀏覽與電影預告片觀看來拍攝了一些實際觀看畫面的截圖來供大家參考。基本的畫質呈現,小編個人覺得算是水準之上,僅有從上方俯視的視角讓小編覺得不甚滿意。










實際操作觸控功能影片
那在實際操控的反應跟活用性又是如何呢?一般人會購買觸控螢幕無非就是為了得到更直覺性的操作,更人性化的設計,不過有一點很重要的就是,現在能夠真正活用多點觸控的應用程式並不夠多,況且一般消費者的使用習慣還是會將觸控功能套用在最常使用的程式與電腦應用,所以使用基礎必須要建構在既有的應用程式上面,小編也針對此一基礎來進行試用並錄製成影片給大家參考,看看將觸控功能套用在我們日常會接觸到的電腦應用上又會有什麼不同吧。(這邊因為必須要拍攝全部的畫面下來,所以小編的大頭必須要離開鏡頭範圍之外,然後伸長手去使用觸控功能...跟正常使用時是坐在螢幕正後方直視顯示器有所區別,所以在操作的流暢度稍有不順,尚請見諒)
首先看到的當然就是佔據我們最多時間的上網了阿,在使用劍揚觸控螢幕來進行上網的動作時,小編的使用習慣是會同時開啟許多網頁跟應用程式同時運作,這時螢幕左上方的快速切換功能就很方便,使用功能鍵先切換到想要使用的瀏覽器,點擊之後即可使用瀏覽器來上網(在Windows 7環境底下,點擊的動作模擬滑鼠左鍵,壓下觸控筆約2秒後放開會開啟滑鼠右鍵功能表的進階功能),原本依靠滑鼠滾輪的捲動頁面此時觸控筆的相對應方式是上下移動游標即能捲動頁面,在瀏覽網頁文章時,可以用右手來控制閱讀的節奏與捲動頁面的速度,在使用上的確達到了直覺性的操作方式,不過當我們想要先拉到最後面看小惡魔福利社時,必須要先使用多點觸控功能將顯示頁面縮小之後才能快速拉到頁面最下方,對於急著想看福利社的人可能就會覺得步驟多了一些XD
那上網之外我們最常用到的電腦應用是什麼呢?什麼?Office打文件?賣假了啦!當然是八卦跟內幕充斥的MSN了...科科。MSN有支援手寫顯示相信是大家都知道的功能,不過如果用滑鼠來寫字還真是一件痛苦的事,不但寫的很慢又不工整,很難讓人維持超過三分鐘的熱情XD,不過一旦有了觸控螢幕可就不同了,非但書寫方式比起觸控板更接近所見即所得的境界,還可以在上面塗鴉,直接將表情畫在上面比符號更有感染力(當然不能畫的太差啦...),而且使用起來很有傳小紙條的FU喔~小編可是用到欲罷不能呢!
上網看女優寫真也是小編的興趣之一(誤),當然主要是上去看看名家們的攝影作品跟拍攝手法嘍~大家可別想歪了呢…尤其每次看到不甚了解的地方,總是要把他放大來看清楚才行,別人的長處我們要多多學習才行,這時多點觸控的功能就派上用場了~科科。可以直接拉拉拉~拉到手抽筋為止XD。
再來看看在使用頻率也很高的Google map服務上使用多點觸控的情形又是如何呢?第一個挑戰是要先利用手寫輸入欲查詢的地標或住址,這個環節即使是手殘如小編也不成問題,查到目標之後,馬上來看看多點觸控能不能在實際街景瀏覽上發揮作用呢?單點觸控時就如同使用滑鼠一般,可以輕易左右旋轉來觀看街景,想要放大的話就可以使用多點觸控來控制,老實說,小編此時就真的有感覺到多點觸控所帶來的直覺性,比起使用滑鼠來操作更有臨場感,看來觸控功能只要用對地方,的確能超越滑鼠成為更適合的輸入裝置。
最後就找幾個專門為多點觸控打造的程式來操作看看,從上面的影片來看,有支援多點觸控的程式可以辦到許多滑鼠辦不到的動作,包括模擬實際動作邏輯的放大,縮小,旋轉,拋丟,筆畫等等功能,可惜的是現階段支援多點觸控的程式還不夠多,不過相信隨著Windows 7的逐漸普及,各家廠商也會開發出更多方便實用的應用程式才是。
總結:
優點;
@製造成本相對於其他技術擁有相當的優勢,使得擁有觸控螢幕不再遙不可及。
@將感應元件內建在面板裡面,不用再透過覆膜達成觸控功能,確保原始畫質的呈現。
@精準度可縮小至以點為單位,並且不需要校準。
@遠距遙控功能的實現可以應用在射擊訓練跟會議互動用途。
@藉由僅感應光線的特性,不用懸腕操作,可以將手腕直接放置在螢幕上獲得更舒適,更貼近真實的書寫姿勢。
缺點:
@無法使用光筆等發射源之外的物體來進行操作。
@未內建喇叭是較為可惜之處。
@為了觸控需求在面板外加裝了一片防刮玻璃,實際使用時,當光筆呈傾斜狀態,光線也會隨之變換角度,因為玻璃厚度的關係會導致定位誤差,需要花一點時間來適應。
@因面板特性的關係,在俯視時的視角並不如其他觀看方向般寬廣。

在實際比較過所有的觸控螢幕之後,這台劍揚的內嵌式光學觸控螢幕在精準度,畫質減損與更貼近真實書寫姿勢等的優點完全改變了小編以往對於觸控式螢幕的觀感,尤其是不用懸腕操作,可以將手直接放在螢幕上書寫這個功能,的確讓小編可以體驗真正在螢幕上寫字,塗鴉的樂趣,雖然說這樣也有無法使用光源以外物體來操作的缺點,但小編認為其實利多於弊,在這種大尺寸的螢幕上還要懸腕來操作的話,無疑是將觸控功能可以應用的範圍大打折扣…..也就失去了觸控功能的實際意義。最後的最後,重點來了~夠親近的價格才是這台觸控螢幕大幅拉高C/P值的主要原因,對於有觸控功能需求的人,這台劍揚的21.5吋內嵌光學式多點觸控螢幕絕對是值得考慮的機種之一。
概略規格:
尺寸:21.5吋
解析度:1920×1080
支援HDMI與D-Sub影像輸入
V-Freq:60Hz
支援兩點觸控
反應時間:2毫秒
亮度為:300cd/㎡
對比有:1000:1
重量:6公斤
本文所引用之電影預告截圖其版權皆歸屬原公司所有
