液晶螢幕在高速動作影像下會呈現水平切割狀的破圖?[附上狀況的圖片]

小弟最近在玩The Last Remnant 這款遊戲
在開頭動畫那邊 主角在樹林裡奔跑的那段畫面

螢幕在顯像時像是上下分離般的狀態
也就是類似有一條切割線把畫面上半及下半部分切開的現象
不至於到整個畫面都像是被切開一樣

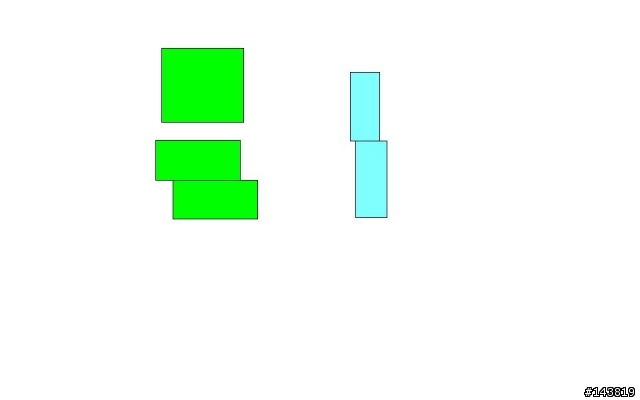

因為無法截到圖片 所以用畫的表示一下
實際上是看不到線的 但是你很清楚的看到部分畫面像是被切過

上面的正方形是正常 下面的就像是被切過的
液晶螢幕在高速動作影像下會呈現水平切割狀的破圖?[附上狀況的圖片]

後來發現 只要是那種動作很快速的移動物體
無論是3D遊戲 或是高清的影片都會發生

小弟試著去把這種現象截圖存證 但是截出來的圖卻都是完整良好
沒有那種目視到的被切割狀態

最初以為是液晶螢幕壞掉 但是交叉比對後發現別台螢幕也是會這樣
之後開始懷疑是顯示卡的問題,
想要把問題發生的情況用電腦截圖
但是之後截圖顯示確又是完整的
怎麼都截不到那樣被切過的畫面


經反覆測試這種現象 也可以很局部的只發生在只有高速移動中需要被顯像的物體上
比如一個人在奔跑 背景沒有太大的改變
這種切割線像只發生在奔跑的人身上 背景完好無缺
而且整個現象大多很短暫 只要畫面沒有太多動作 馬上恢復自然
似乎也很容易發生在特定顏色的移動物體上
使用LCD功能測試軟體 那種一個正方形很快速的自左移到右邊
也可以很容易發現有時候這塊正方形被切成2半 上半跟下半

但是最終觀察到的都是水平(左右方向)的切割現像
沒有發現是垂直(上下)方向的切割
不知道這是因為液晶螢幕的成像原理導致的缺陷嗎?
還是單獨的 小弟顯示卡或是液晶螢幕出了問題呢?
如果這種現象是正常的 又應該如何稱呼呢?
小弟想多多爬爬這方面的文章卻苦於不知道怎麼收尋這種現象的正確稱呼
2009-04-30 4:10 發佈
你好~

你可以搜尋deinterlace看看~

這種狀況尤其是高速移動的物體都會發生,

所以不用太在意~
GOGOGO~~!!!
有關樓主的疑問
小弟也有發現,也正在找原因
至於是不是"去交錯"所造成,還在釐清中

小弟的LCD螢幕是Dell 2407WFP-HC
先前大多數大大提到2407有殘影的現象
經觀察影像被切割不像是殘影(液晶反應),反而比較像是"LCD處理影像(片)資料反應速度不足"(處理晶片),不過仍然無法排除類似"去交錯"...等影格轉換原因

小弟最先發現此現象是使用PS3透過Dell 2407WFP-HC播放BD「惡靈古堡:惡化」
初次觀看時正如樓主所述,全畫面被切割為上下二部分,且都出現於動作激烈變化的場景
當時小弟馬上取出該片BD,換了另一張「蘋果核戰:機械人的背叛」BD播放,卻無此問題
但換回「惡靈古堡:惡化」,切割又出現了...

原本以為是片子故障
約莫一個月之後,再度拿出「惡靈古堡:惡化」該片測試,一樣的播放環境2407WFP-HC + PS3
分割情況卻消失...

第二次注意到此問題,是最近在玩「靚影特務PC版」
PC顯示卡是nVidia GTX285
遊戲片頭,費絲數說著遊戲背景世界時
有幾幕畫面橫向移鏡,此時出現的橫向切割,大概有4-5部分以上(因為這些畫面有建築物等垂直方塊橫向移動,所以切割很明顯)
另外有幾幕,可明顯看出費絲的頭髮被上下切割沒有連貫

因為遊戲片頭是影片,3D遊戲中都很正常,故初步排除是顯示卡所導致
小弟懷疑的兇手是正是LCD螢幕
試試看開啟顯示卡的垂直同步功能,應該會有改善。
繁華與落寞的邊境 http://tabrisphoto.blogspot.com/
neo69805 wrote:
小弟最近在玩The ...(恕刪)


不知道你遇到的情形跟

http://www.mobile01.com/topicdetail.php?f=350&t=896381

上面這篇情形一不一樣

不知你的LCD是否也恰巧是DELL 2408WFP



畫面分裂原因有2

1.正常螢幕不該出現這種BUG,成因是水平訊號抓錯,一旦抓錯那所有橫移圖像都會分裂
但LCD太過平價化所以有不少螢幕會有這種BUG
大多重開螢幕可解決,如DELL的就是如此

2.遊戲沒有開垂直同步功能時會出現,成因是因為遊戲運算並非整張算完才更新畫面
所以東西少的如天空先算完繪出,那天空跟地面就會分裂,只有3D遊戲才會出現此現象
開啟垂直同步功能大多就能解決,此功能就是等待整張算完才繪出,缺點是流暢度會減少
電腦螢幕並沒有 3D Deinterlace 功能, 此種現象在有 3D Deinterlace 功能

的 LCD TV 上, 可以解決. 樓主可以試試~
csha wrote:
電腦螢幕並沒有 3D...(恕刪)

跟de-interlace完全無關啦.
還什麼3D的, 不要惡搞好嗎

樓上不是有人說了是V-Sync的問題嗎.

這種現象, 以前用CRT時就有了, 跟LCD無關哦.
小弟的螢幕正是2407WFP 但是是早期沒有廣色域的版本

不過小弟有2台液晶螢幕在服役 一台是LCD TV 46吋只有看影片的時候會使用

發現影片類的也是會有發生這種情況 不只有3D遊戲

如飄逸的頭髮 或是很細小的東西交錯移動 畫面移動過於快速也是有這種狀況

上面提到開啟垂直同步空能可以減輕

確實我記得以前玩WOW的時候並不會大量發現這種交錯切割的現象

因為WOW本身可以自己開啟垂直同步

另外小弟的顯卡是GTX-260 最近更新到官網的182.50

加上玩The Last Remnant這現象超級明顯

影片的話也是有 但是比較不容易發現 算是刻意去找的

也一度懷疑是不是驅動程式的問題 但是改成舊版驅動也還是有此狀況

剛剛去到NVIDIA控制台把垂直同步選擇強制開啟

The Last Remnant遊戲裡本身沒有這個設定 但是可以強制調整FPS在60

於是也把設定調成60FPS 但是開場動畫還是一樣會出現交錯分割

另外這到底是屬於3D運算的錯誤還是屬於影片撥放時的錯誤?

在WOW裡面純3D環境裡 不怎麼會發生這種現象 幾乎是沒有

The Last Remnant在開場動畫過了以後開始可以自由控制的3D場景也沒見到
交錯分割

開場的場景是3D的但是是不是動畫也不得而知

再看高清影片的時候狀況比較微小 大多也只是一瞬間 可以忽略的程度

只不過發現後就會變得比較龜毛 會一直注意它..心裡就很不是滋味...



我的配備是Asus VH242H & NVidia 7900GS,
若不開啟垂直同步,三國無雙5的影片會出現水平斷層,
但實際遊戲確沒感覺(可能是因為畫面也夠亂了,就算斷了也看不出來XD)。
開啟垂直同步後基本上就OK了,但畫面輕微延遲的問題仍然無解...
