[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

喇叭線一直都不是我覺得很重要的角色
總覺得用三千左右的線就夠了

直到某一天借到一條power source 喇叭線
這就是這篇diy文產生的前兆

os:明明就是其它線都定(燒錢?)下來才會動腦筋到喇叭線上

所以就花了很多天在網路上找資料
好不容易才有決心要做
我是參考這個網頁為基礎
tnt-audio DIY FFRC

=========================================================

由於這不會一次寫完
我先po 一些簡介這次必備工具跟材料以及一張完成品照
還有我總共花了大約7~8小時
也算是久的了
=========================================================

------------------------已經有的主題(請善用ctrl + f)-----------
#1 介紹篇
#2 剝線篇
#3 編線篇
----------------------------------------------------------------
---------------------------------------------------------------------------------------------
#1 介紹篇
12/22/2008

---------------------------------------------------------------------------------------------

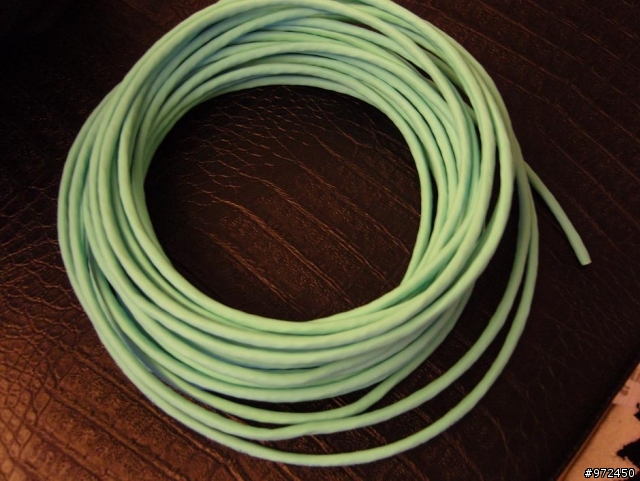

這一次的主角

[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

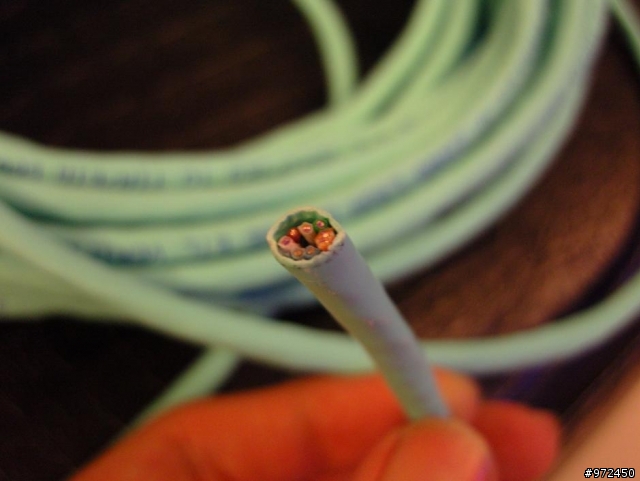

先來說一下我這用的cat 5e線是有4對 24AWG 實心裸銅的導體
每個正負都用三條 cat 5e
這樣我會有 4 * 2 * 3 * 2 = 每一邊 48 條 24AWG 實心裸銅的導體

長度的話
一邊喇叭有 正負端子(single/bi-wire) = 3 * 2 * 實際米數

舉例: 我需要3米的喇叭線 = 3 * 2 * 3 = 18 米 一邊
一對的3M喇叭線就需要36米 在加上會剪掉多於的長度 大約算40米的線

想要diy的網友請注意一下喔

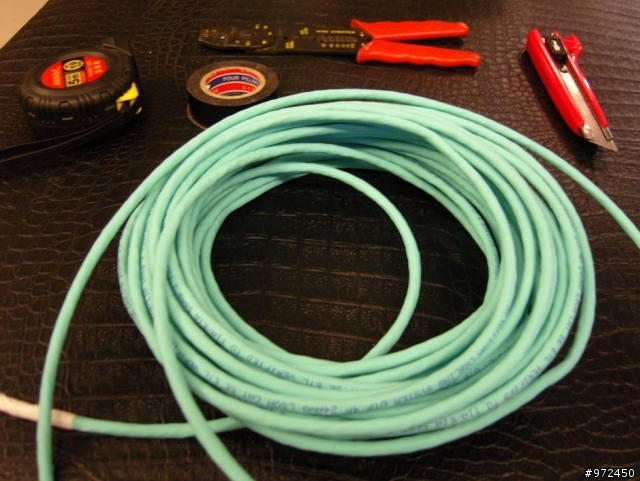

跟這次用到的工具
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*


各工具的使用方法
美工刀: 拿來剝線用
剪線刀: 拿來剪線用, 上面雖有剪線套孔, 但是我覺得會傷到線, 所以都用美工刀剝線
捲尺: 拿來量線長
黑膠: 拿來固定線
沒在圖上的:馬克筆

之後在做的時後會有更詳細的解說

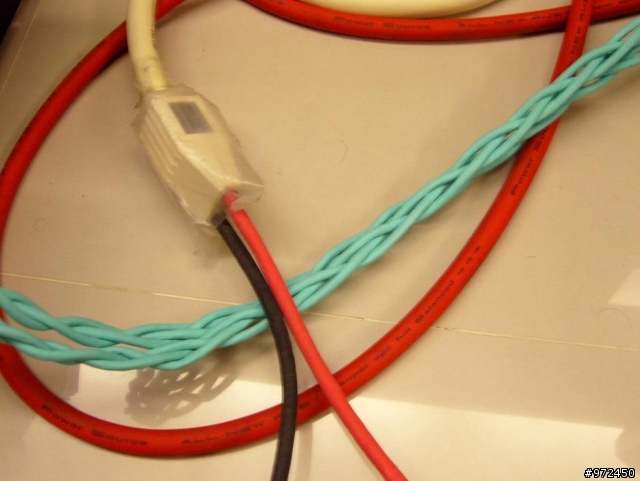

來看看成品線會長的怎樣吧~
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*
紅色的: power source ruby MK 2
白色的: mit MH-750

---------------------------------------------------------------------------------------------
#2 剝線篇
12/24/2008

---------------------------------------------------------------------------------------------

在這次的diy裡
我覺得花最多時間的就是剝線
一條cat 5e裡面就有含4對銅線
算剝一條線一分鐘好了
一邊的喇叭線就有48條
在加上要解開繞在一起的線
一邊的喇叭線大約至少一小時以上
所以要有耐心

我好像廢話太多
等不急了嘛?
那就開始剝線教導了

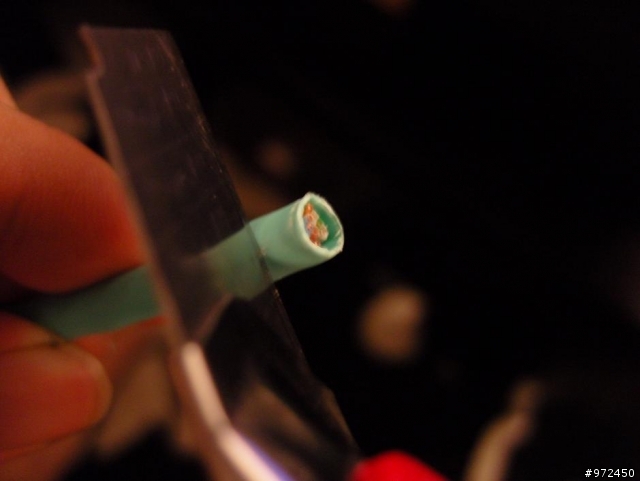

1. 拿起美工刀, 擦亮你的眼睛, 找好位子, 切下去
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

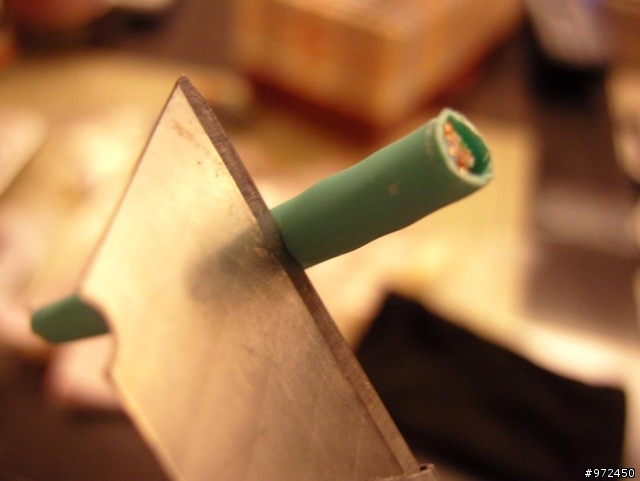

2. 說明白一點, 是用壓的, 把刀片壓進去大約這樣就好 (太用力會切到銅線)
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

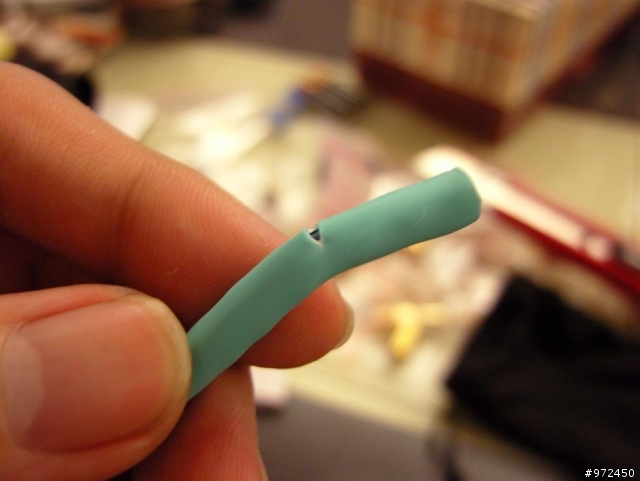

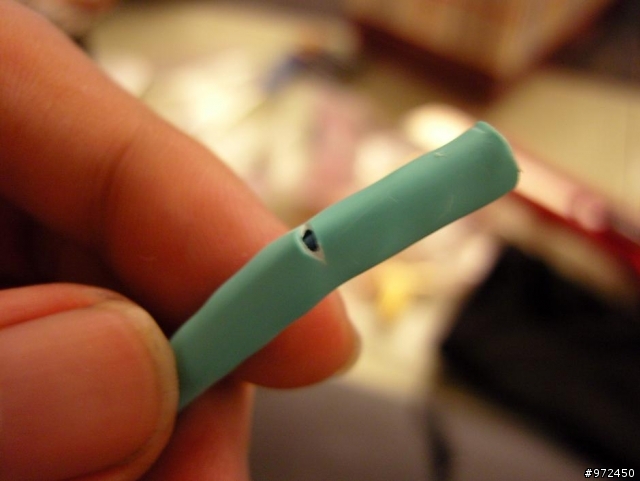

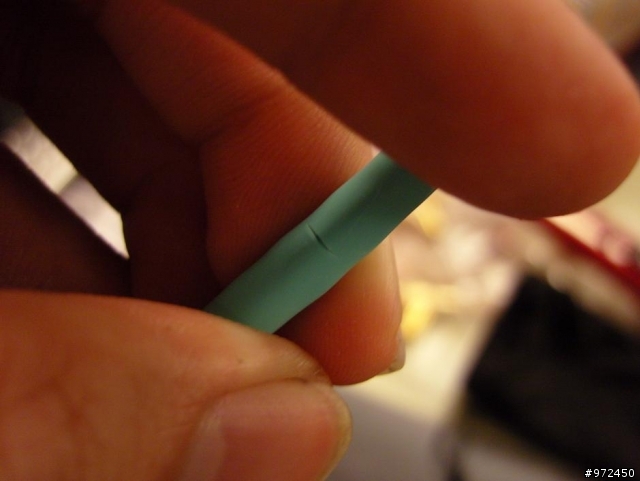

3. 接下來會看到切痕
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

4. 從切痕的區域往背部凹一下, 就會看到它自幾開一個大洞(沒有開的話在切重一點)
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

5. 像這樣凹
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

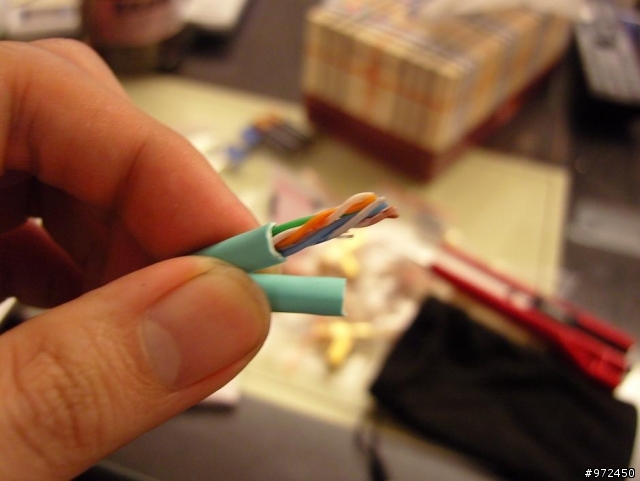

6. 然後找另一邊的位子(同一圈沒斷的地方)重複1到5 直到它外面那塊整個切斷為止
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

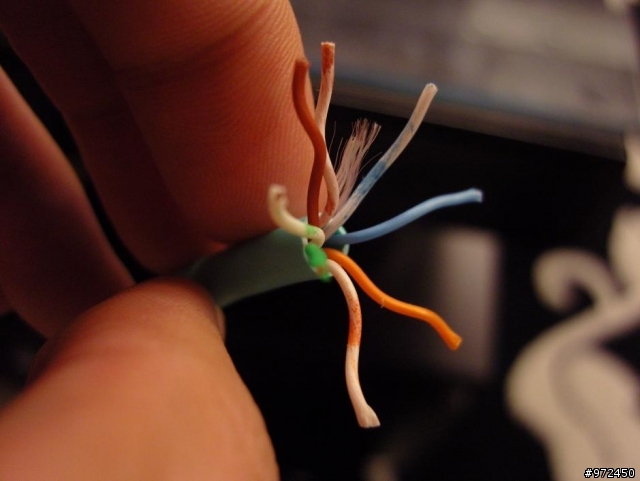

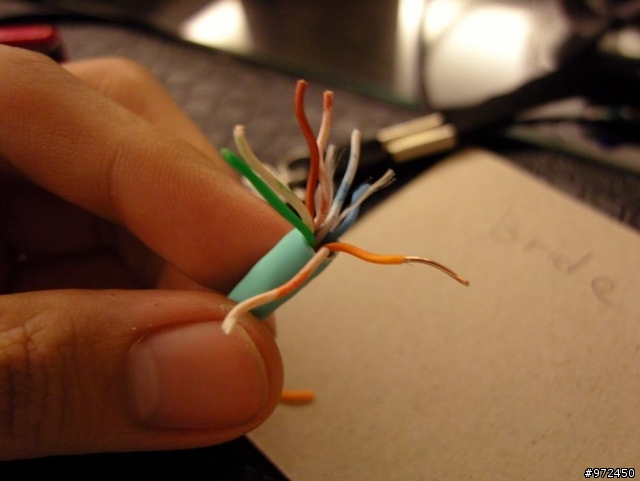

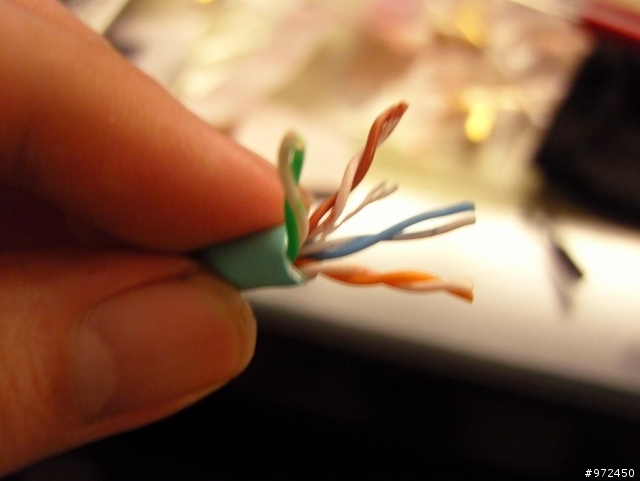

7. 接下來 把一對對的銅線分開
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

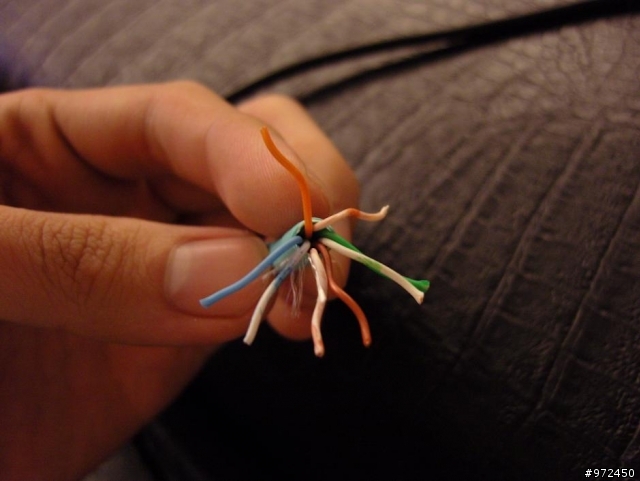

8. 像這樣
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

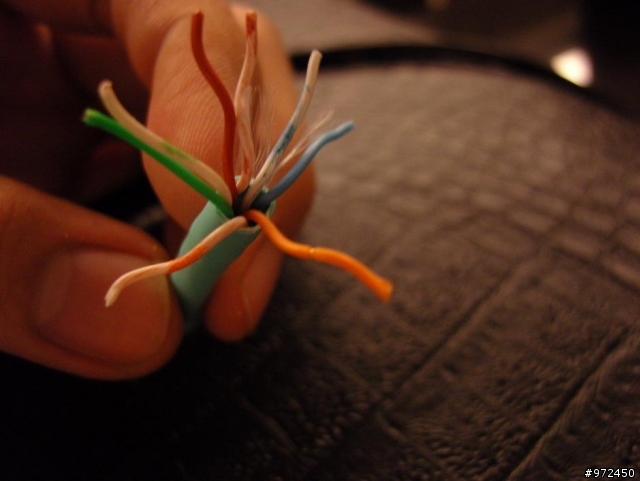

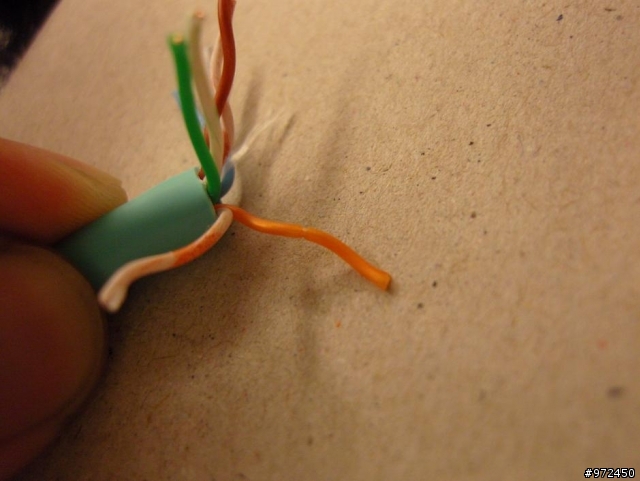

9. 挑一跟想要剝的線, 其它的都橋開一下
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

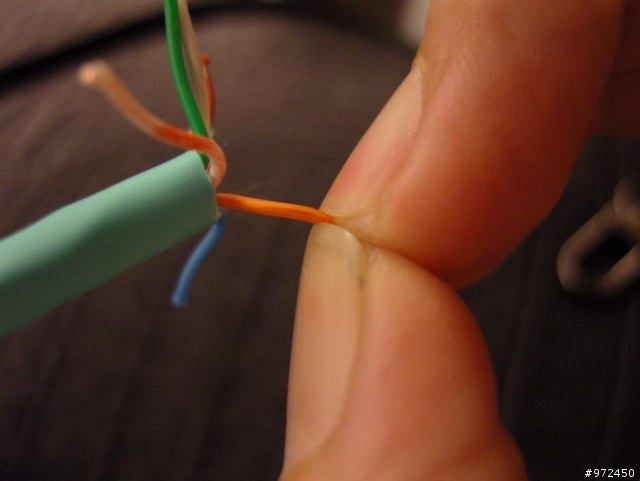

10. 抓好距離, 用指甲抓住要切的地方
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

11. 用指甲轉線的外徑一圈 (指甲用力壓), 變成這樣
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

12. 另一個角度的指甲痕
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

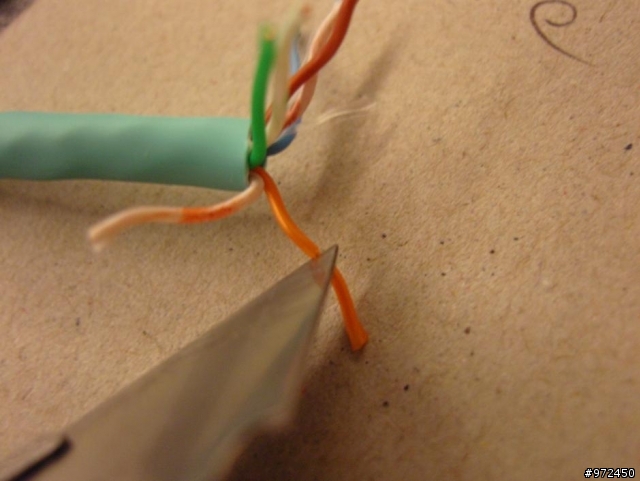

13. 把刀片架到剛轉出來的指甲痕, 在用刀片輕輕的在上面轉一圈
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

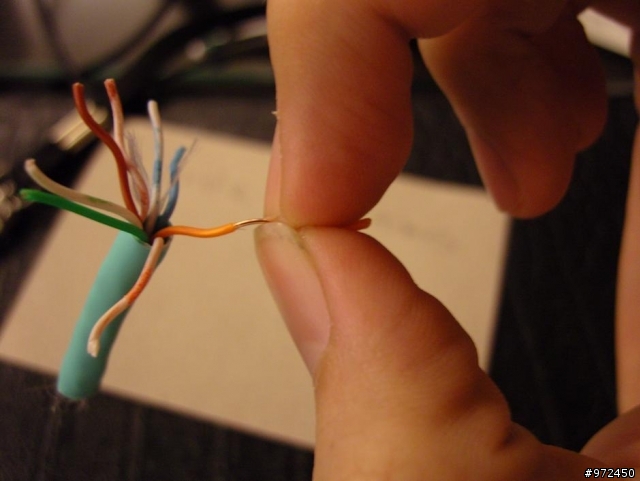

14. 切開後, 用指甲壓緊剛剛切的痕跡, 在用力的往外拉
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

15. 這樣就ok啦
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

然後重複9~14 把其它的線都剝開
就完成一條cat 5e的解剝
還有11條等你呢

下一篇會是編線篇
請期待

---------------------------------------------------------------------------------------------
#3 編線篇
12/25/2008

---------------------------------------------------------------------------------------------

這個部份其實是我最喜歡的
因為可以邊編邊看電視
os:還真是宅....

ok.. 先把線準備好
拿尺出來先量好你想要切的長度
什麼? 不知道要多長?
我在前面#1已經講過了
怎麼都不聽老師的話
os:老師上身? 來人啊! 快把他帶走!


ok.. 那我在說一次
你只大約需要你要的長度+10%長度
所以3m 大約需要3.3m
2m -> 2.2m
以此類推

1. 那就開始吧!
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

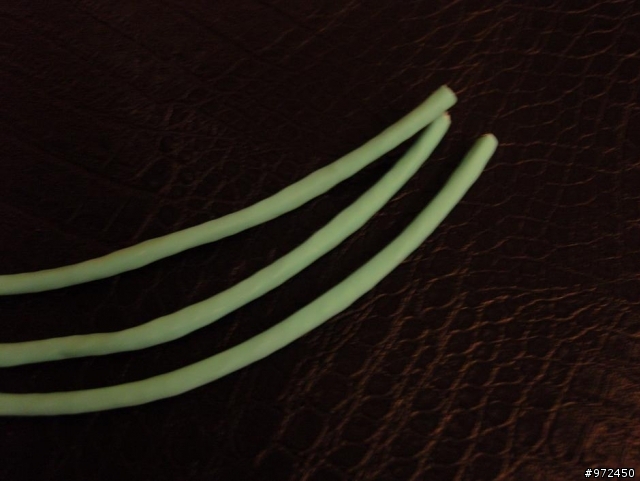

2. 量好後先用剪線刀剪出三條同長的線 (最好每條線的字面向同一邊)
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

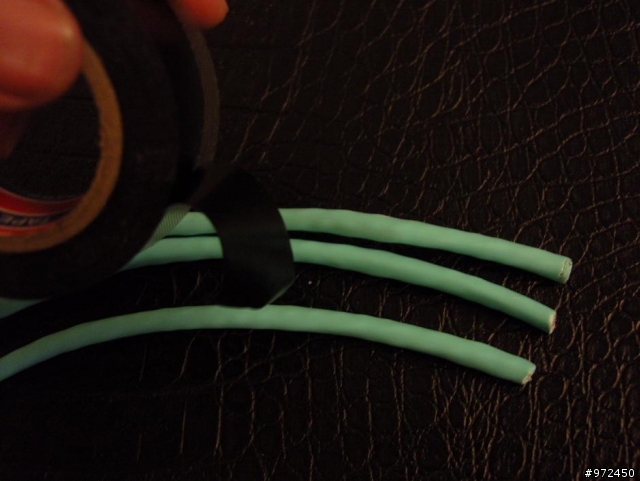

3. 剪好後在準備黑膠捆上從端邊抓個大約20~30cm
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

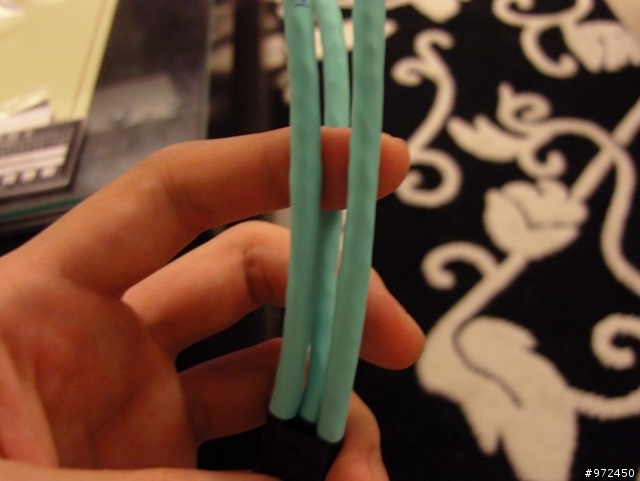

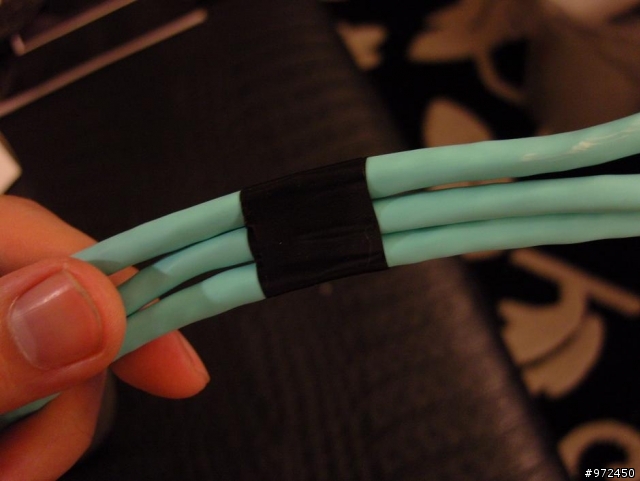

4. 像這樣把三條線平行固定, 就可以開始編了
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

先看下面的解說
在看第5的照片會比較知到我接下來的在說什麼
把這三條線都當作是1, 2, 跟3

. . .
. . .
. . .
321
231
213
123 往
132 上
312 編
321
| | |
黑膠

我下面的圖會稱呼線從左邊到右邊為 1, 2, 跟3

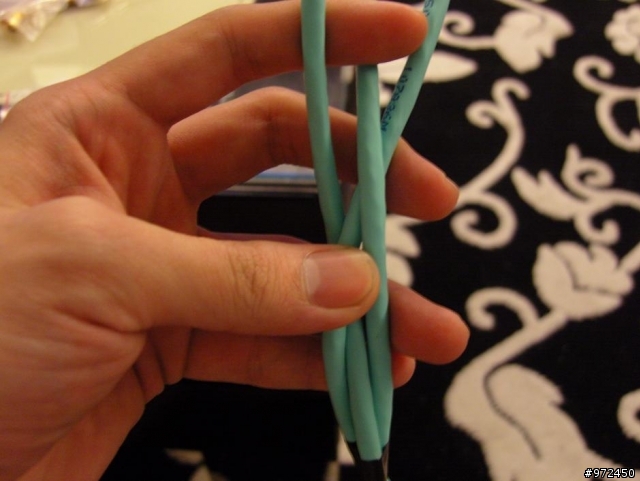

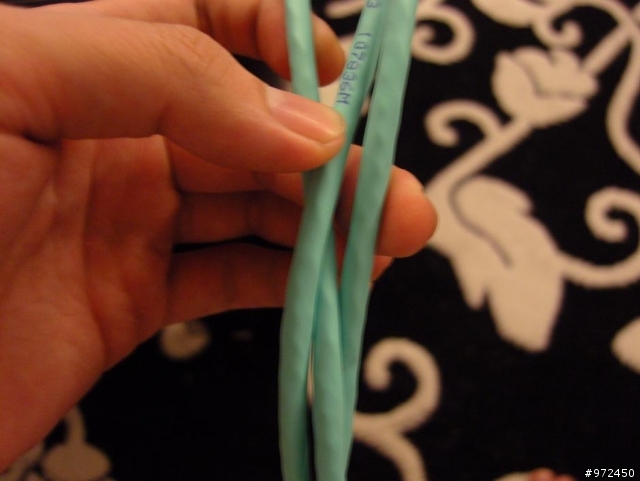

5. 先把2 往後拉 : 321
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

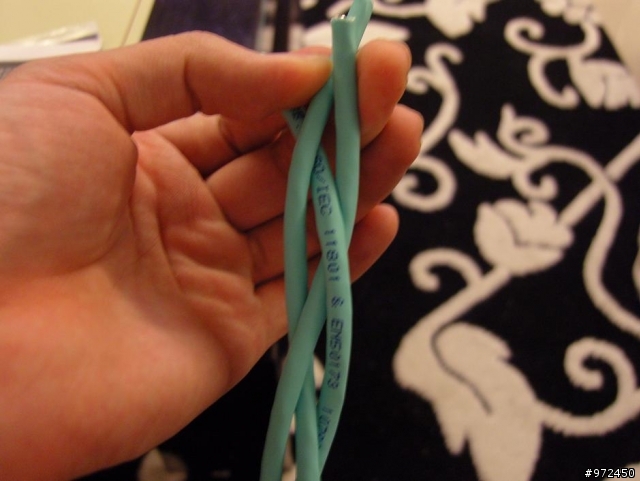

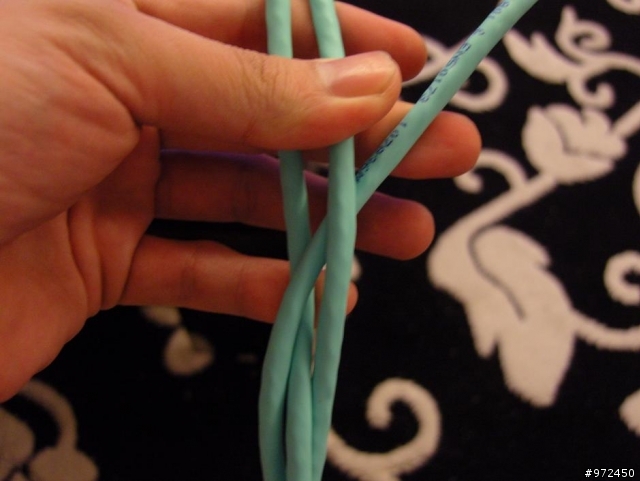

6. 把1 拉往2 跟 3 之間 : 312
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

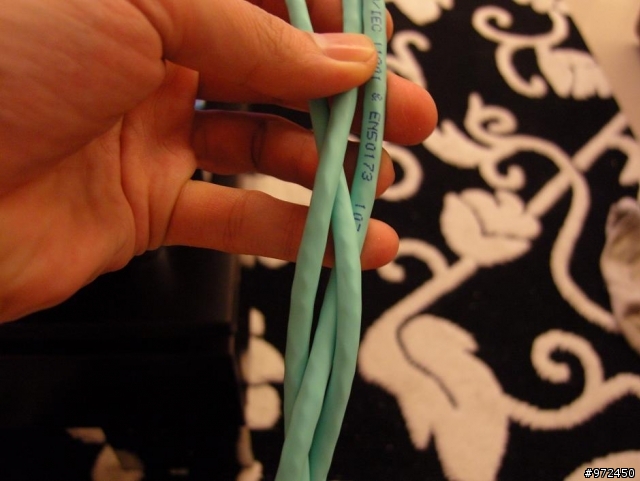

7. 在把3往前繞過1 : 132
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

8. 把3往後面繞過2 : 123
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

9. 在把2往1的後面繞 : 213
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

10. 1拉到中間並往3的後面繞 : 231
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

11. 3在往2後面繞 : 321
[分享] diy 喇叭線 (single / biwire OK) *#3編線篇*

接下來就是在重複 6~11
繞完後還有9條要繞成三條喔

我後來自己有大約算一下繞多少次
3m 總長 我都用繞126次
我個人是覺得編線的技巧(3跟繞, 4跟繞, 8跟繞等等) 跟繞線的次數會跟出來的聲音有關係
所以大家自己試一試

ok.. 下一篇的就大約是最後一篇的 合線篇+完結篇
最晚會在下裡拜一update
