[心得] Gotham 86215 層層包覆的專業電源線

各位前輩、同好打擾了，小弟又來記錄電源線製作心得。

上次的Canare LP-3V20AC雖然CP值很高，但導體絕緣材是PVC(長期使用下，內含的氯與氫降解會慢慢使導體劣化)，所以這次選擇Gotham Cables的FRNC絕緣電源線，型號是86215。

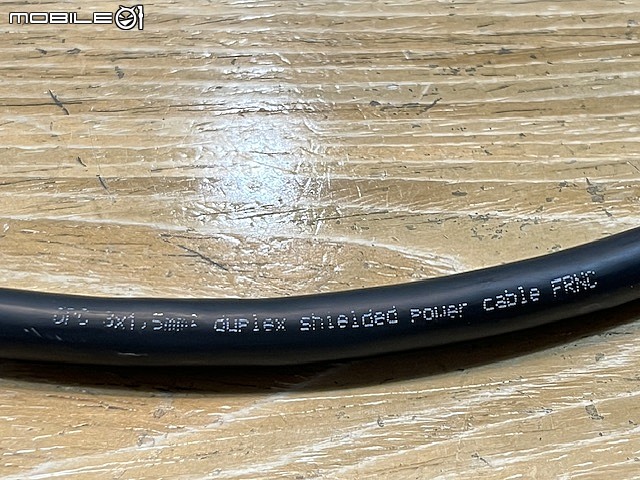

導體截面積只有1.5mm平方，但層層包覆下，線徑還是達到了10mm，且線身硬挺。

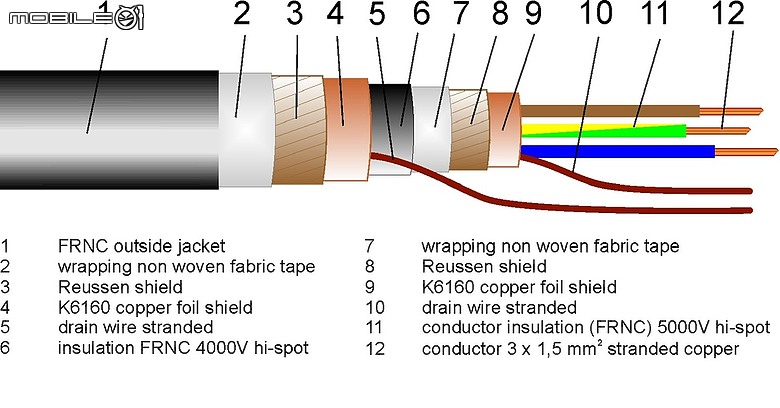

這是一張官方剖面分析圖(此線共有12層結構）

由外而內分別是：第一層FRNC外被 > 第一層無紡纖維布 > 第一層Reussen銅網屏蔽(含一條排流線) > 第一層銅箔屏蔽 > 第二層FRNC外被 > 第二層無紡纖維布 > 第二層銅網屏蔽(和第一層相反方向，一樣也有一條排流線) > 第二層銅箔屏蔽 > 三條FRNC絕緣 > 1.5mm平方無氧銅導體。

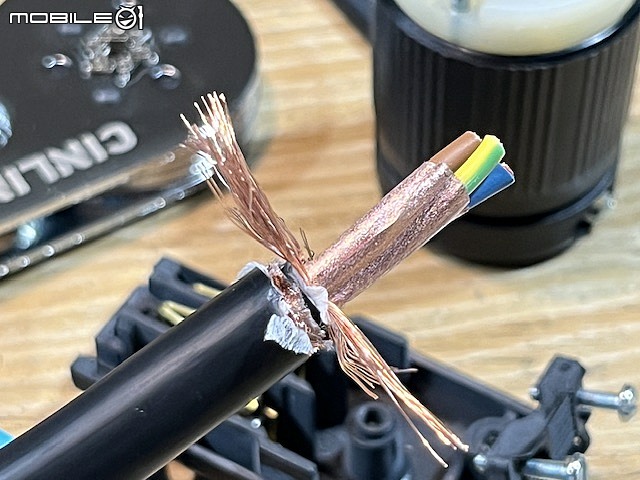

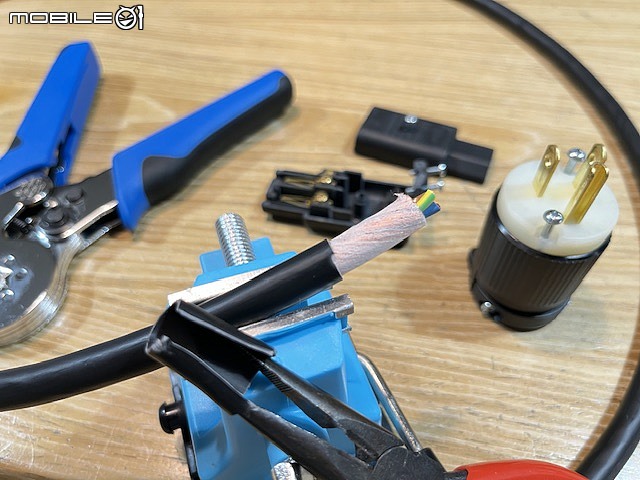

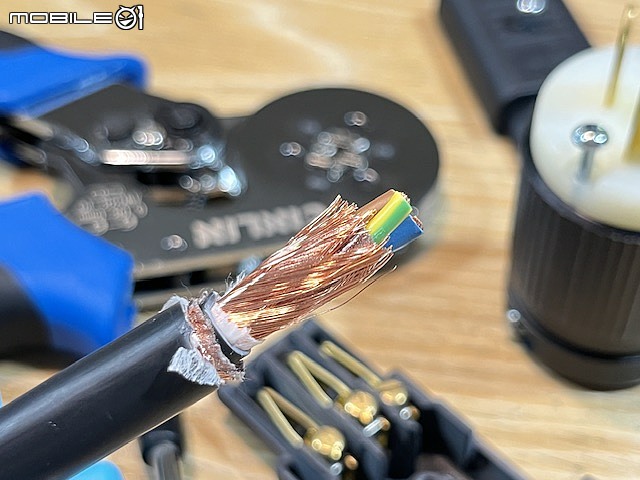

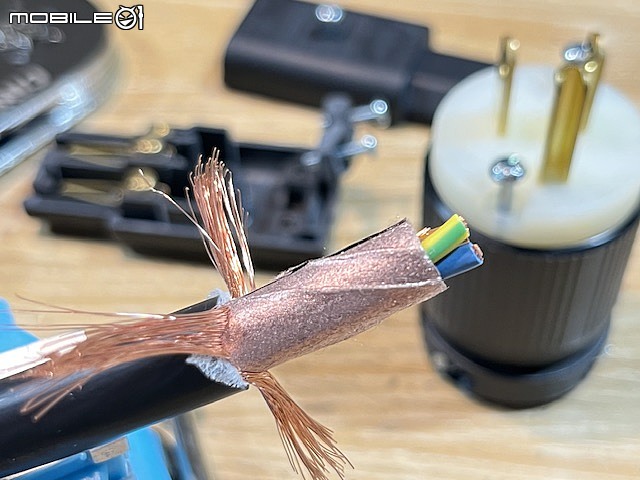

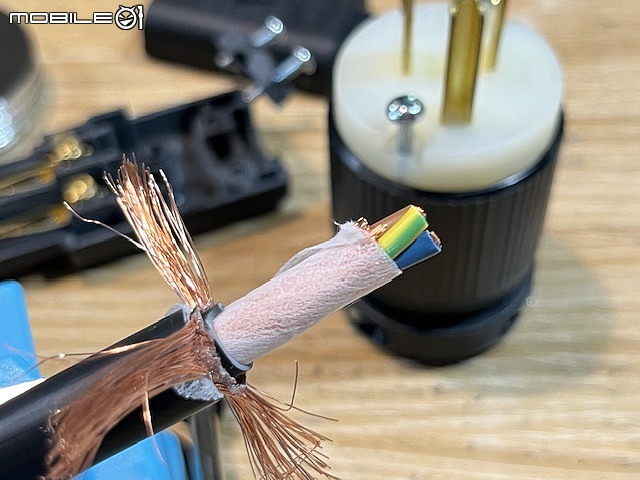

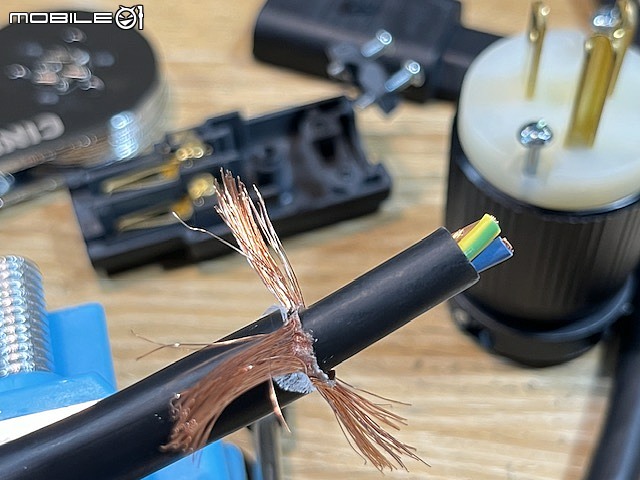

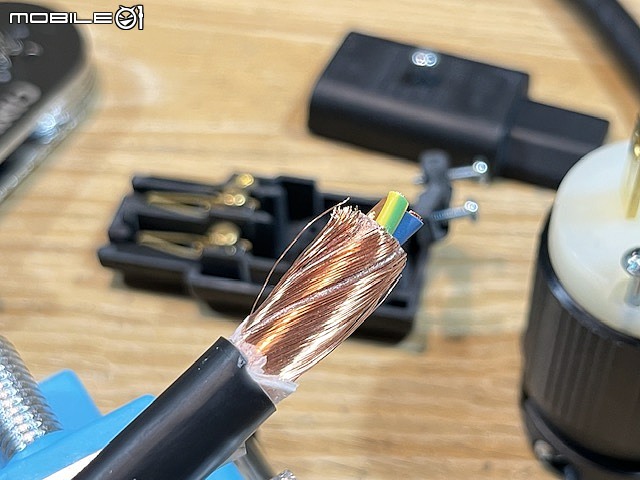

真的是非常多層，打完上面的分層敘述，覺得自己好像在說繞口令，下面就是實際分層解開的照片：

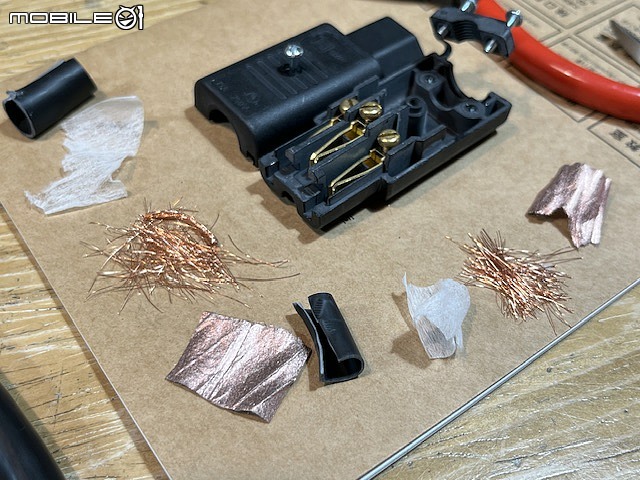

全數分解後的各層，由外至內的順序是從左到右：

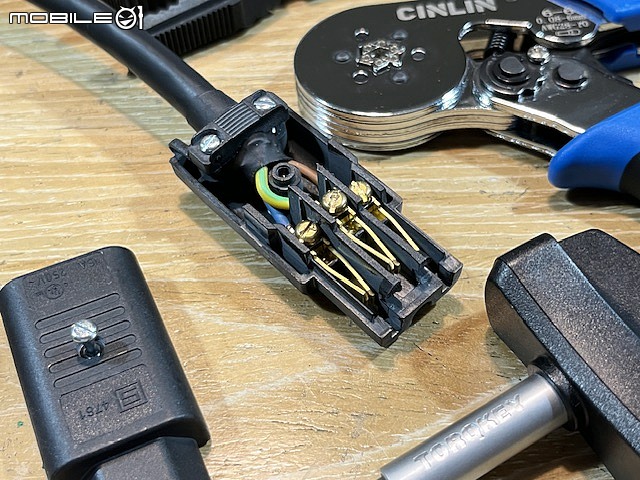

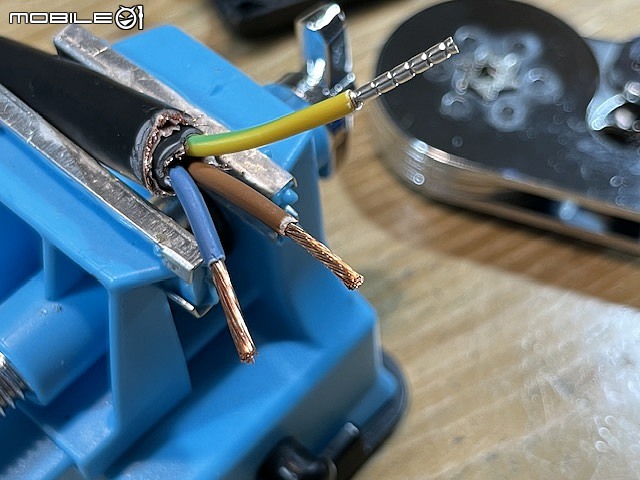

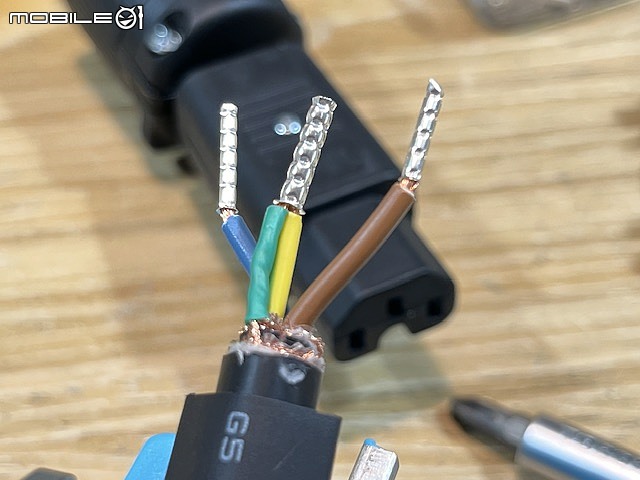

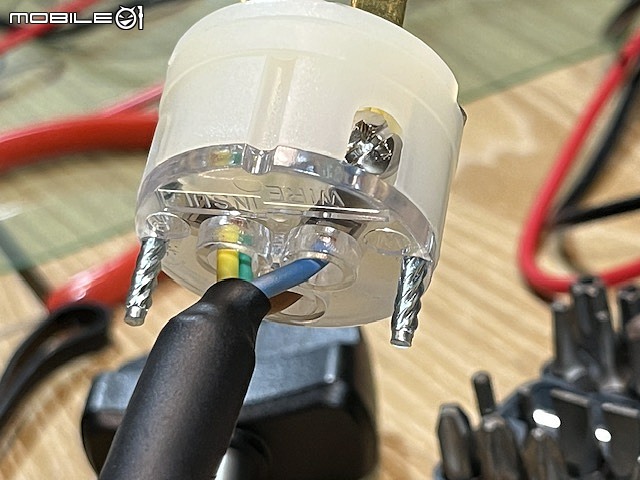

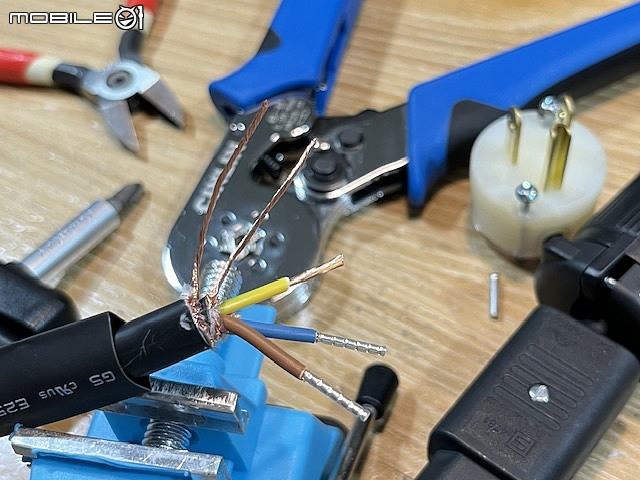

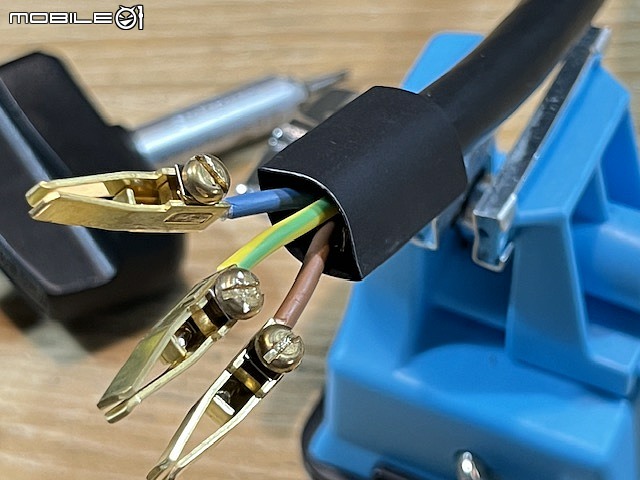

導體同樣先以六角壓接紅銅鍍銀套管，再使用定扭力扳手鎖固，公母頭選用小弟自己偏好的黃銅無鍍層：Schurter 4781及Olympia J-710；屏蔽層的兩條排流線都是在公頭端單端接地，和地線一起壓接。

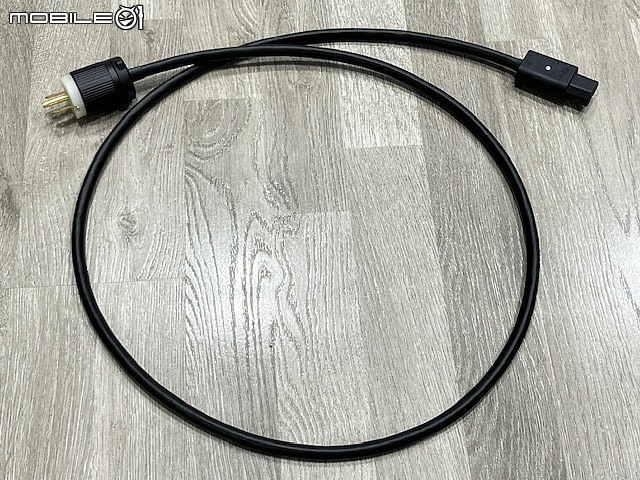

完成後熱風槍收束熱縮管，再以電錶、高阻計、驗電筆確認導通性、絕緣性、極性就大功告成了感謝各位耐心觀看
