這次升級全套TP-Link Omada企業級的設備
比起一般常見的家用級設備，企業級的的彈性更高，可以根據安裝的環境去客製化，未來如果有玩到AoIP的系統也可以直上
路由器：ER707-M2
交換器：TL-SG2210XMP-M2 x2
控制器：OC200
無線AP：EAP772 x5
光纖模組：TL-SM5110-LR x2、TL-SM311LS x2
家中網路是中華電信的光世代500M/500M
有請工程師把光纖從社區的光纖配線盒通過弱電箱拉到電視櫃下方，直接做光纖頭接到數據機
省略掉中間的光纖收容盒，這樣少個接頭多少也可以減少光功率的損耗
由於中華電信的數據機都是招標後最低標的機器，效能跟穩定度只算是堪用而已
但光纖還是需要經過數據機做光電轉換和線路認證，才有辦法轉成我們常用的RJ45使用

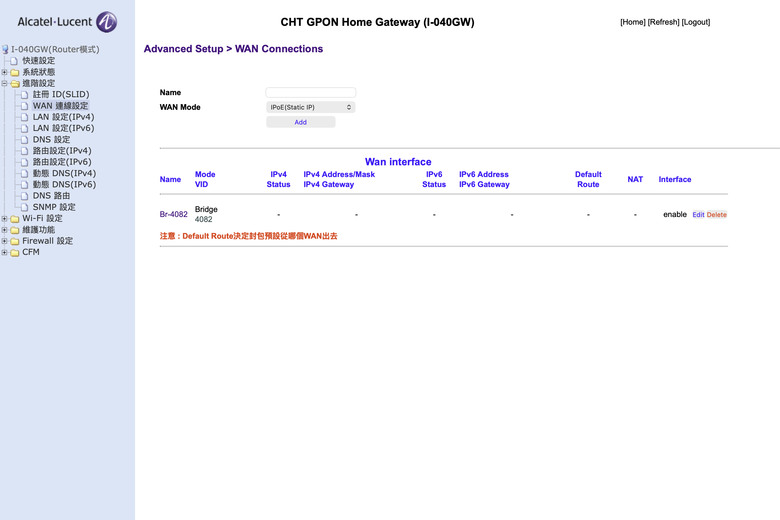

在不透過其他手段廢除數據機的情況下，可以從數據機的後台把用不到的功能都關掉
只保留最基本的Bridge模式，把PPPoE還有其他功能全部交給後端的路由器處理
不過每台數據機的介面跟可調整的東西會因為機型而異，還是要實際進去才知道

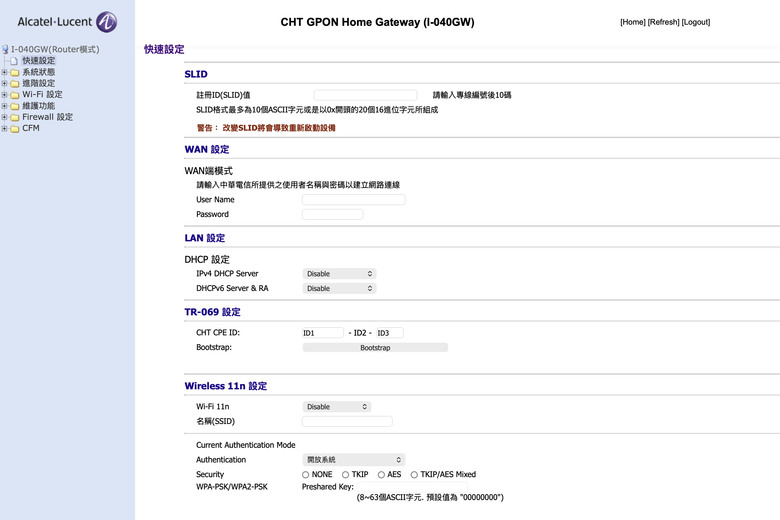

- 數據機設定介面
- 數據機設定介面

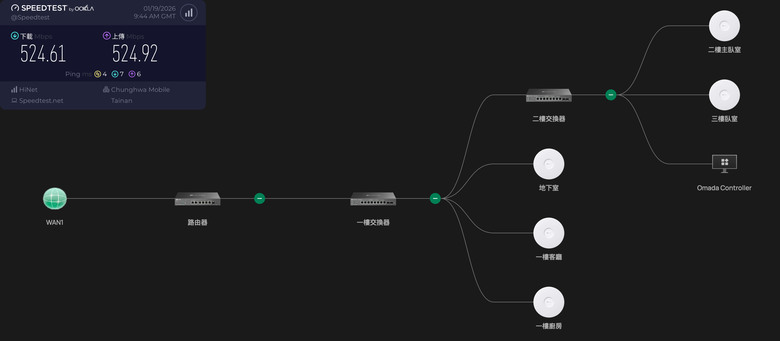

整體的網路架構是由路由器做防火牆進行PPPoE撥號，再透過兩台PoE管理型交換器把整棟的網路串起來
骨幹為10G光纖，終端則是全2.5G PoE的配置，在全家人使用的情況下，區網跑滿2.5G應該是沒問題

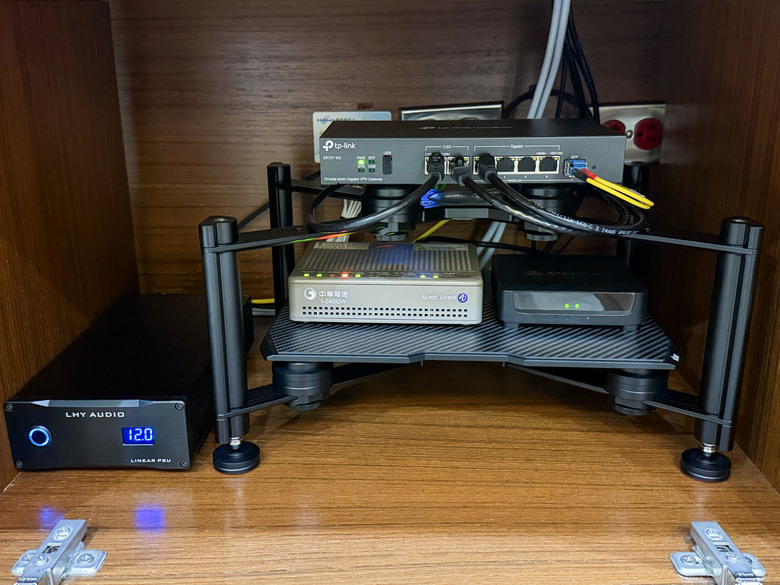

剛好電視櫃下方的空間很適合Audio Bastion 的桌面音響架
下層擺數據機、MOD，上層擺路由器，中間的腳墊還可以根據器材的大小去調整間距
旁邊的空間剛好夠放一台老虎魚80W的線性電源，給數據機和路由器供電

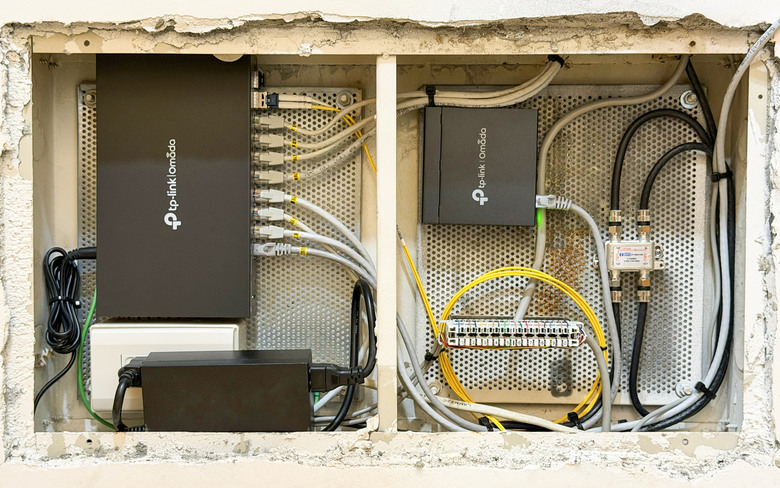

交換器和控制器就放在弱電箱內，並把原始的跳線面板廢除
直接把網路線做水晶頭接到交換器上，不僅可以減少接點也可以確保每條線的品質
不然很多跳線面板都是水電趕工隨便接的，很多都把外皮剝掉太多，或是退絞太多
無線AP則是以吸頂或是壁掛的方式安裝在每個樓層，盡量讓家中不要有訊號死角
實際安裝起來覺得有PoE在佈線上真的很彈性，不會被插座的限制機器的擺放位置、也比較簡潔美觀
實測下來在家中各個樓層之間隨意走動，網路通話可以講整路很順暢不會斷線，完美無縫Mesh

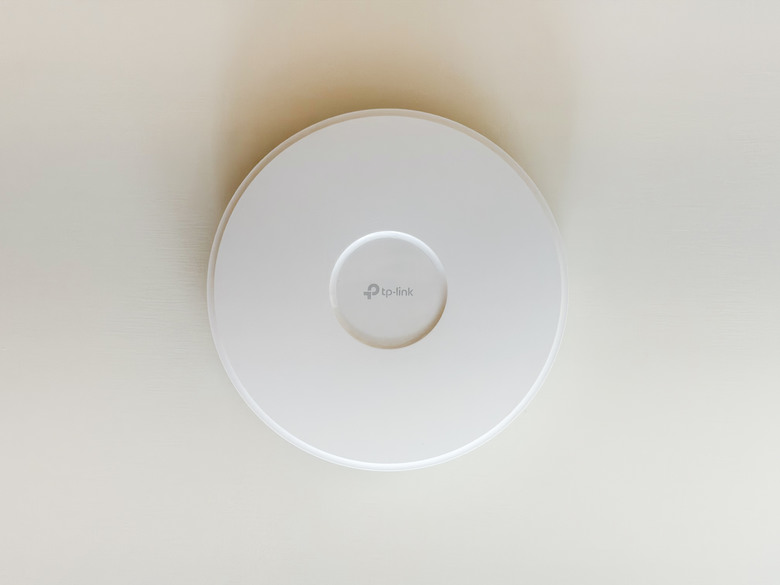

- 無線AP (吸頂)

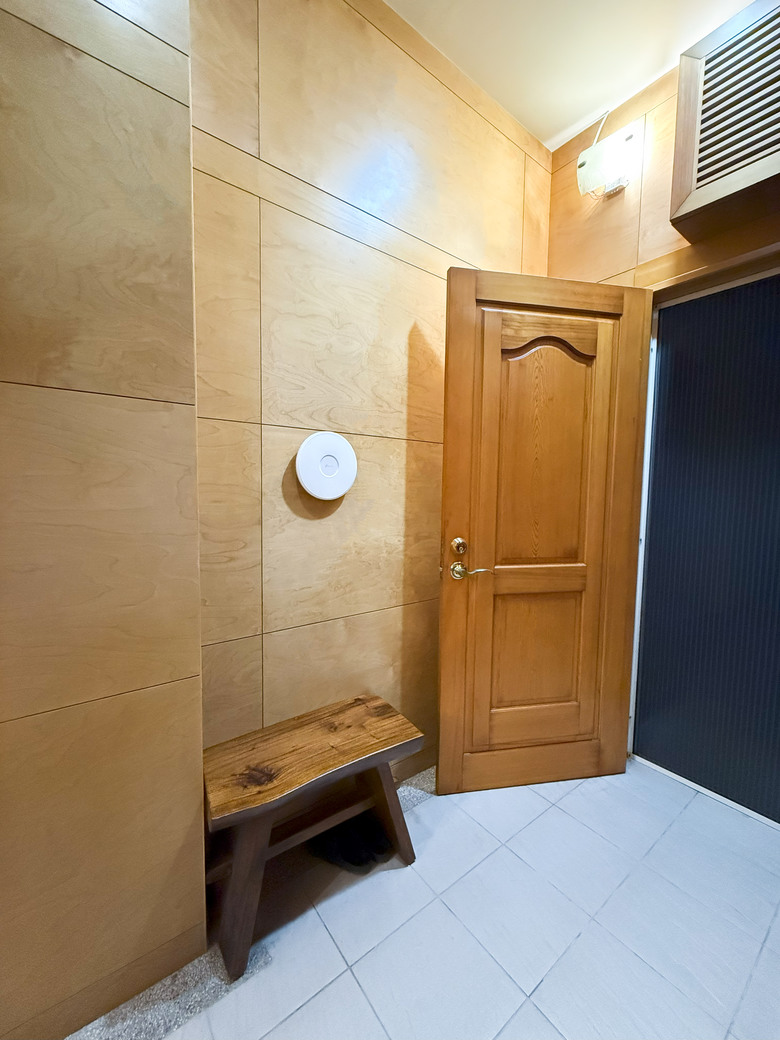

- 無線AP (壁掛)

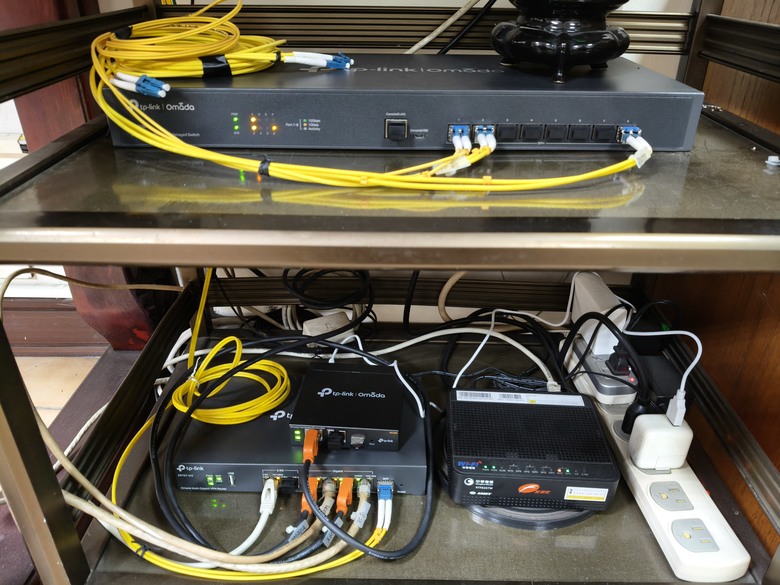

音響的網路則是由路由器透過光纖直入SOtM sNH-10G交換器，做光隔離來屏蔽雜訊
最後再轉成RJ45的介面給Roon Rock主機和NAD M33串流擴大機
這邊用的光纖跟網路線是Telegärtner LC-Duplex跟Furutech LAN-8 NCF Plus
Roon Rock主機有另外升級無風扇的的機殼，可以隔絕掉風扇產生的噪音和雜訊

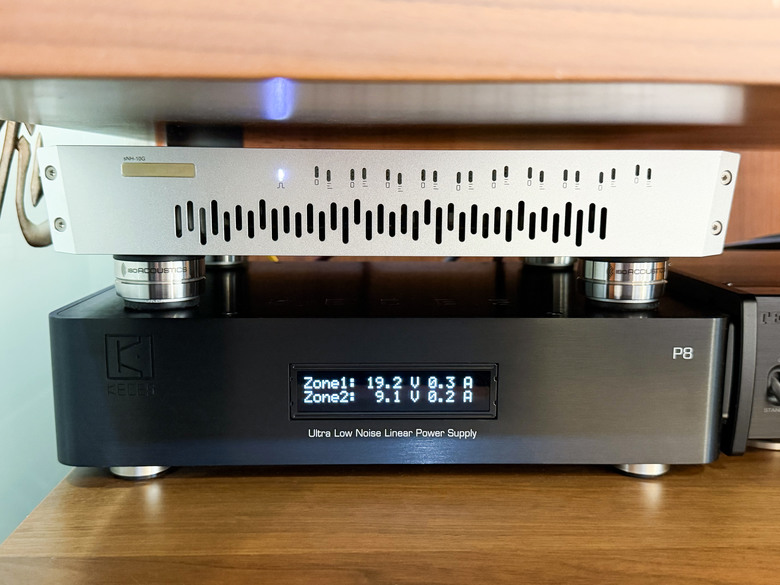

電源則是KECES P8，剛好這台有雙輸出，可以同時為Roon Rock和SOtM供電

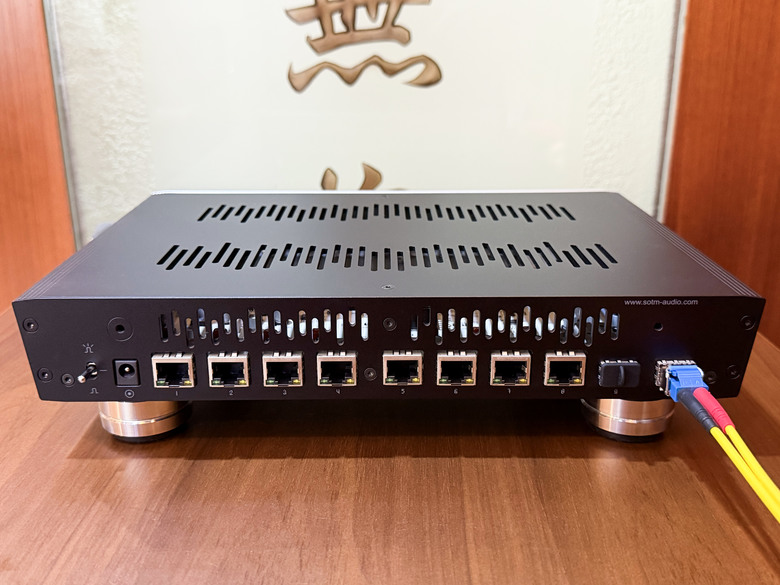

- SOtM sNH-10G 交換器
- SOtM sNH-10G 交換器

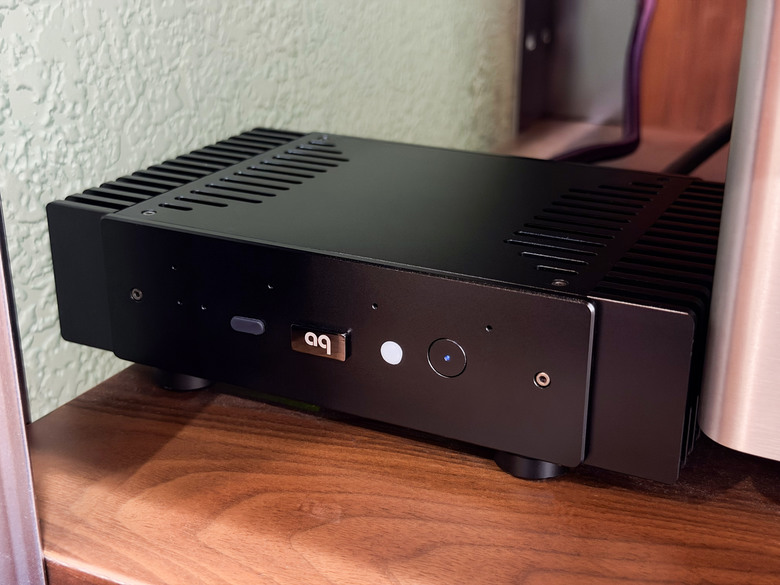

- Roon Rock 主機
總結來說現在的訊源多是走網路串流，網路系統其實是需要有正確的架構和設定才有辦法跑得又快又穩
升級這套設備除了音質獲得了提升之外，連帶家中日常使用的網路也一併受惠
比起單價十幾萬起跳的音響器材，再看這些設備的價格真的覺得很可愛
如過不滿足於一般家用級，可以考慮直上企業級的設備，算是一筆還不錯的投資
