[心得] CANARE LP-3V20AC 屏蔽良好的入門電源線

近期版上有不少關於電源線的討論，小弟經驗不多，發表這篇只是單純分享製作心得

早些時候在網路上搜尋CANARE此線的資訊，雖然只有少少兩篇心得，但都是正面評價；因此有想要親自製作的念頭，今天終於付諸行動。


收到線身、剝皮確認結構，由外到內是：

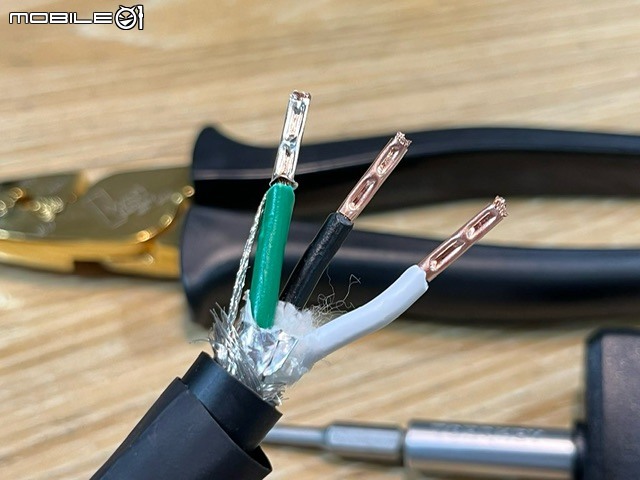

PVC護套 > 84%以上屏蔽，銅被覆鋼編織網 > 屏蔽排流線 > 100%屏蔽鋁箔 > 棉紙包裹、棉線填充 > 3股PVC絕緣導體(1.96mm2, 15AWG)。



入門的低價線材，搭配黃銅無鍍層的公母頭剛好：公頭選擇台製隆光牌LK7515P(五洲牌J-710結構設計更好，不過材質是尼龍偏軟、導體接駁處空間也較擁擠）。母頭使用SCHURTER 4781(德國品牌Martin Kaiser 794雖然地端接駁的設計不需轉彎，但是導體使用兩個部件壓合，SCHURTER則是一體無斷點）。





線芯使用定扭力扳手鎖固前，先以WBT 0403鉗壓接紅銅套管。母頭端除3股線芯外全數剪除，公頭端留著排流線和地線一起壓接(2平方紅銅套管太小，這邊改用2.5平方鍍銀套管）。因為編織網和排流線都是鋼材又很細，建議先戴上電工手套才不會被扎傷！另外再提醒SCHURTER4781的塑料也偏軟，導體先拆下夾上鉗台再鎖固，以免外殼變形。







所有螺絲固定完成，再使用Fluke電表、驗電筆、高阻計確認導通性、極性與絕緣後即可。上機和鎰勝小黑線對比，不知道是不是汗水加分，三頻沒什麼大變化，但背景真的有比較乾淨、比較黑餒！價格不高但有感覺，推薦大家可以試試，感謝耐心觀看：）
