分享我的音響升級之路老系統

kukocliu
個人積分：55分
文章編號：90447182

55分

樓主

2024-10-08 20:14

前一陣子把真空管機器修好了, 請參照下面連結
https://www.mobile01.com/topicdetail.php?f=348&t=7021870#90385011

這陣子有空就分享一下我的音響升級之路
我是科技路線的, 覺得任何事情都可以用科學方式說明, 主要是參考下面這本書關於放大器設計跟失真簡單說就是左右/上下配對,線性放大,帶寬, 還有放大架構的差異, 造成不同結果跟失真

分享我的音響升級之路老系統

一開始我就是以全平衡的方式去規劃可以忽略線材差異(書上有說線材造成的差異很小, 主要是端子跟中間元件, 不應該有方向性)

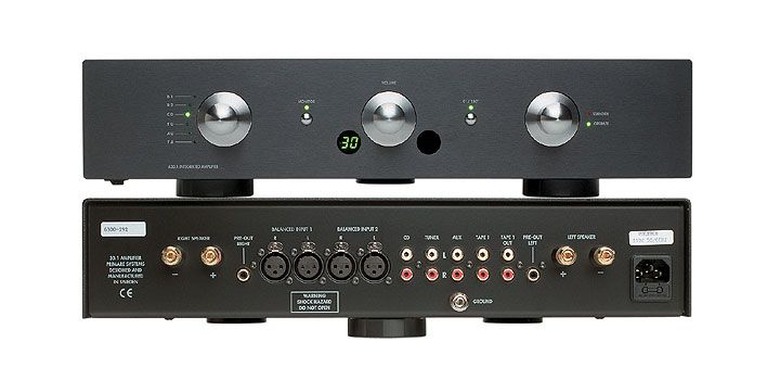

看完書後參考了很多放大器設計圖一開始選定NAD S300號稱幫貴豐代工的看起來也很粗壯,但他的入端還是平衡轉非平衡放大用OP,就覺得不太喜歡, 後來看到Primare A30.1 覺得這就是我要的
分享我的音響升級之路老系統

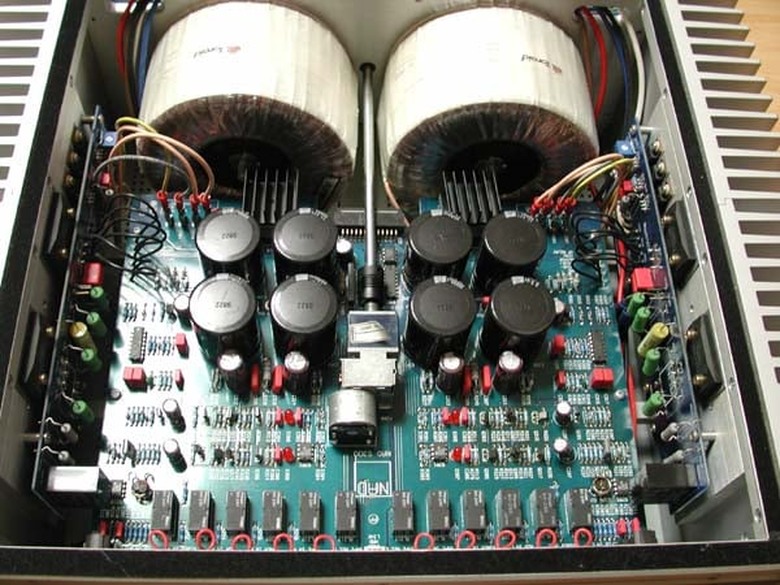

NAD S300

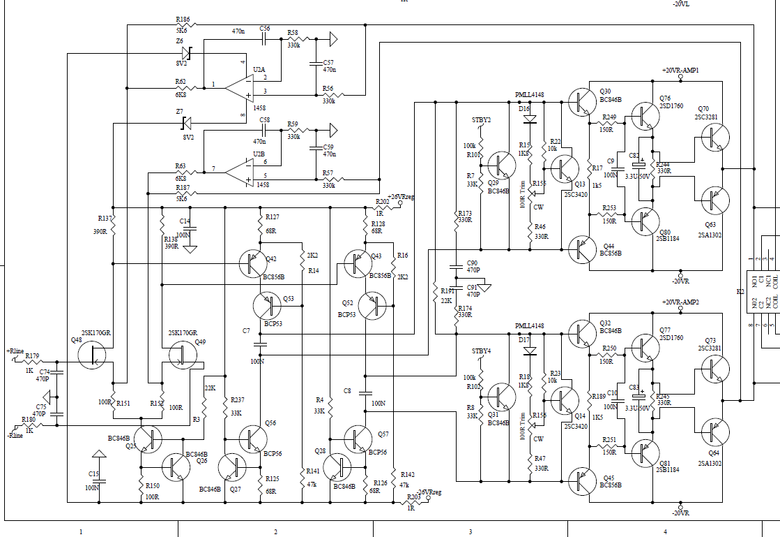

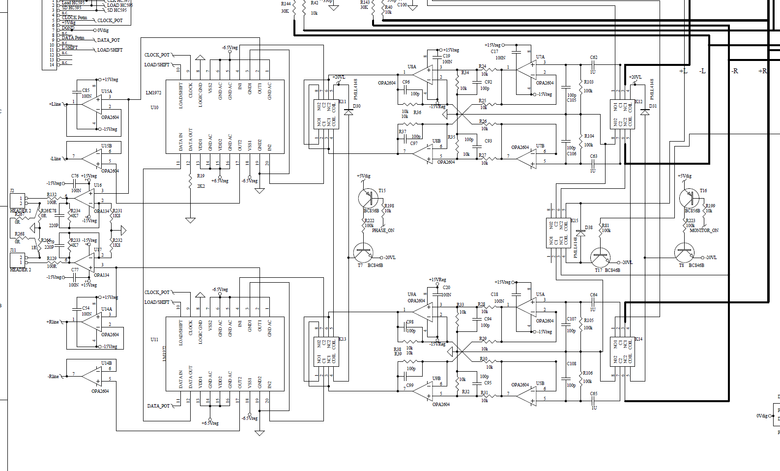

Primare A30.1 可以看出來他從輸入到輸出都是差分方式, 包括功率端都是橋接沒有地端參考, 輸出直流伺服也是
分享我的音響升級之路老系統

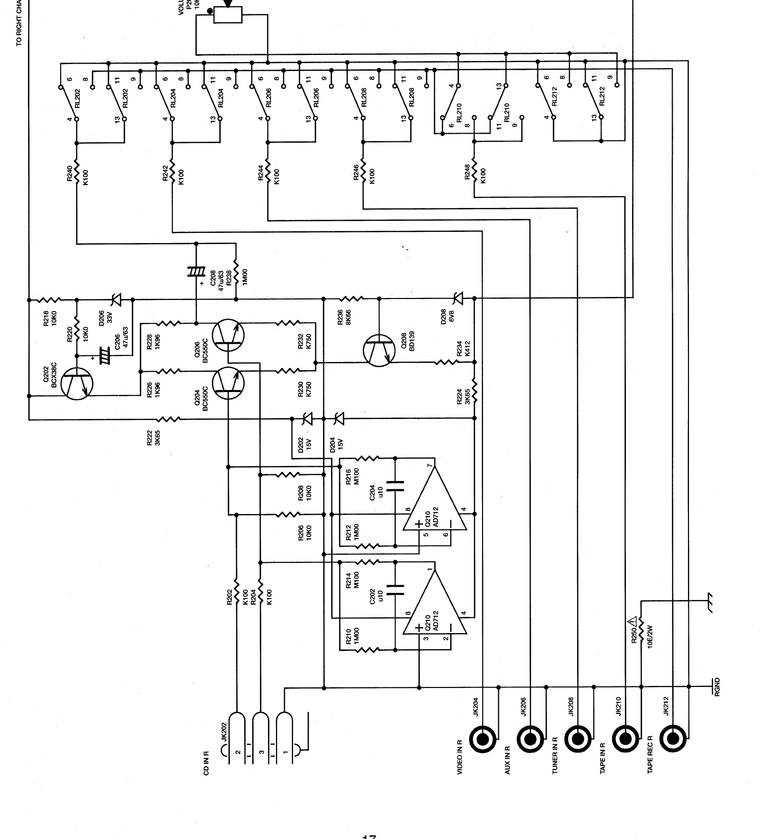

他的輸入端包括音量控制也是全平衡方式
分享我的音響升級之路老系統

這樣就到我家了

今天先寫到這............

2024-10-08 20:14 發佈

文章關鍵字音響

挖洗不良中年

挖洗不良中年
個人積分：5540分
文章編號：90447265

5540分

2樓

2024-10-08 20:40

音響其實可以很簡單，只要所有的零件都是0誤差完美元件就可以了。

但是沒辦法0誤差，所以比較高階的器材會從一堆相同零件去挑選及配對。

我自己也是工科出身，以前研究電路圖很著迷，後來發現理論跟現實還是有一段差距……玩音響就是要捨得花錢就對了。

期待樓主的後續分享。

kukocliu 樓主

書上有寫可以用電路設計降低

2024-10-08 21:00

kukocliu

kukocliu
個人積分：55分
文章編號：90462681

55分

樓主

2024-10-11 20:01

剛好有時間繼續更新一下
一開始要找數播跟DAC, 我用的是數莓PI 3b/4b 配合 I2S DAC版,(說明一下我本來有一個USB DAC帶Volume), 也在網上找了很多Image 測試
一開始用Picoplayer配合電腦,覺得聲音有很大進步, 但是覺得介面不友善
跟著大家換用Volumio/MoodeAudio/RuneAudio ,可以明顯感覺Volumio 聲音比較平,
MooodeAudio 比較鮮活, 後來換用RuneAudio 就更好一些,但是較不穩定,我就用幾個TF Card交替使用, 後來只留下MoodeAudio,之前一直在書房弄,就覺得要拿出客廳,就要把I2S DAC 弄上,也要考慮ＳＰＤＩＦ方
數莓Pi 支持 USB/I2S/SPDIF方式輸出,USB可以直接連到我原有的DAC, 我也想體驗下別的輸出方式,就買了一些模組
I2S 产品详情-少帅音响科技有限公司 (hifiss.com)
SPDIF 沒找到連結

DAC 我換了一台號稱雙ESS9038 Pro 的機器清风DC300旗舰双...-Taobao
首先對比
Pi3B/Pi4B 感覺差不多
USB/I2S ES9023/Coxal/OPT
理論上用光纖可以做到信號接地隔離實際使用中發現Sample rate 上不了96K(這應該是光纖線的問題), Coxal/OPT都是SPDIF信號,本想對比是否會有差異,只好作罷
同一台DAC USB/Coxal 感覺別不大, ES9038 Pro明顯比ES9023較細膩的感覺
為了體驗科技, 我後面DAC又換成 TEAC NT-505SE,用的是AKM4495的DAC , 聲音感覺沒有ESS9038PRO 那麼細膩,跟濃郁的感覺, 但我比較喜歡AKM聲音, 就留了下來
我中間還有用了一台NAD M10 V1(ESS9038), 可以明顯感覺是ESS的聲音,後面就送走了

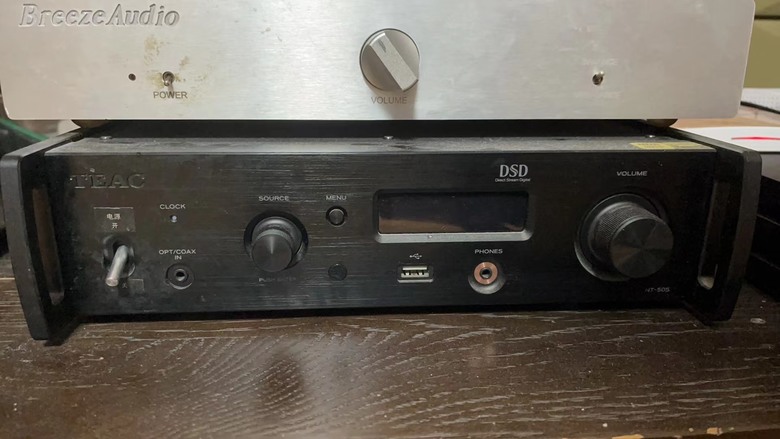

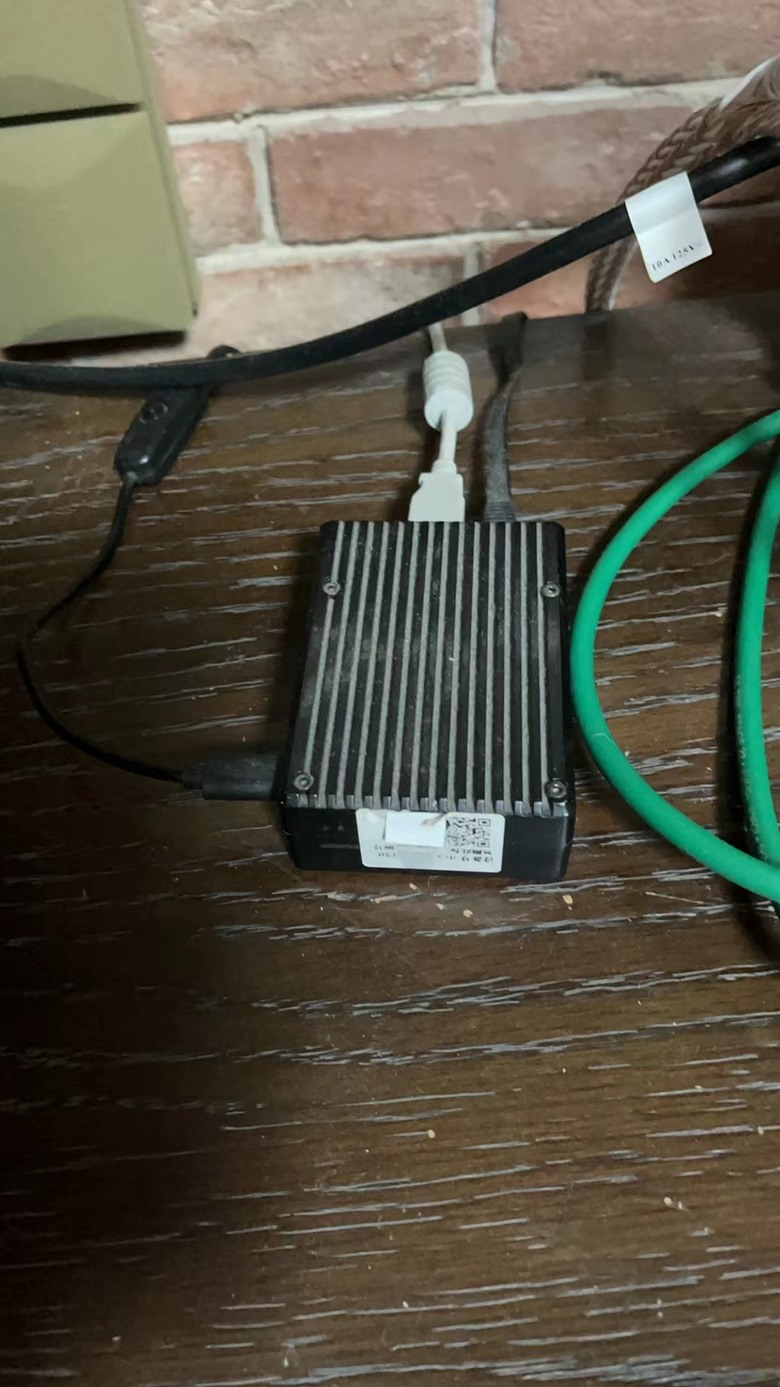

這就是我目前主要的數播Pi 4B 跟DAC TEAC NT-505SE
補充一下NAD M10 V1 的經驗
剛收到時感覺做工精良, APP介面跟機器介面有一定美感,使用起來也算順暢, 但是不支持有些音樂格式,我用數莓Pi解碼,透過Coxal 輸入到M10補足不足, 聲音跟ES9038 PRO非常相似,我就是不喜歡這種膩膩的感覺

下次更新功放

kukocliu

kukocliu
個人積分：55分
文章編號：90506430

55分

樓主

2024-10-20 12:36

最近看到很多人再回顧老系統, 我也想把我怎麼踏入音響之路跟大家分享一下
在我家我爸就有聽音響, 先把他的系統貼出
東西都在我爸那, 最近沒回去沒法拍照, 照片都是從網路上摳下的
他還有一台唱盤, 品牌我忘了, 只記得唱頭是ELAC, 唱針是SHURE(被我弄歪了,印象深刻)

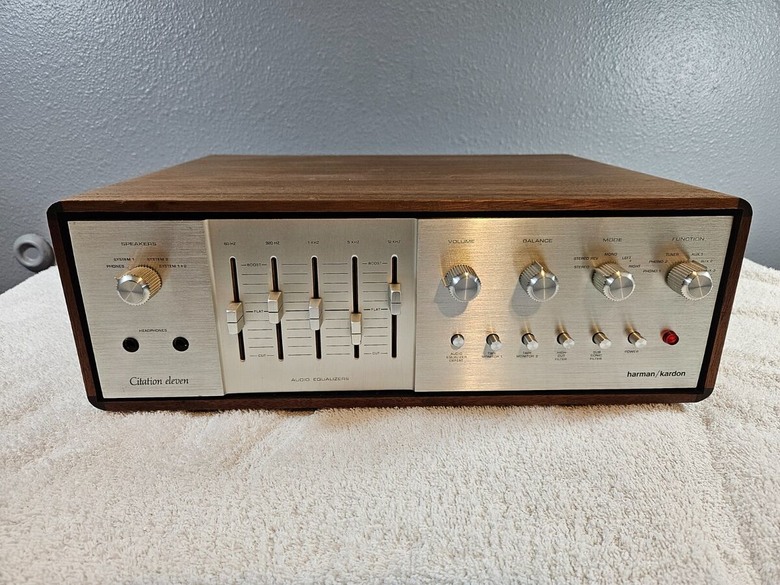

Pre-Amp Hardman Kardon citation 11

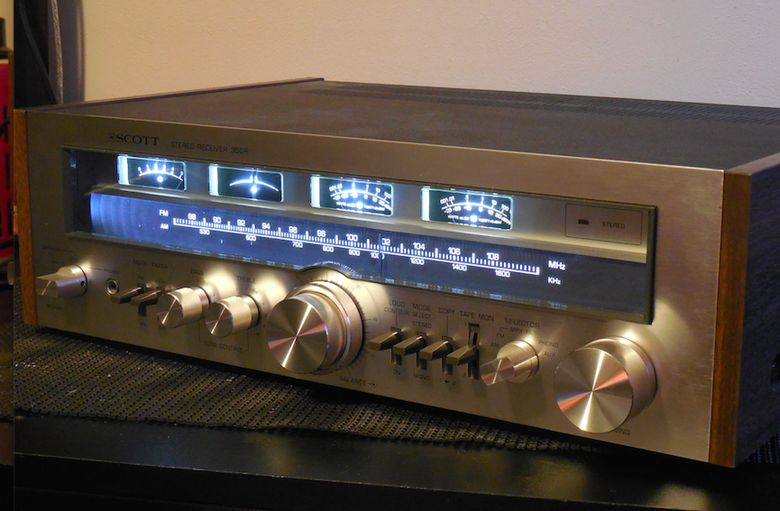

Power Amp Scott R375(這台是綜合擴大器,把他當後級跟收音機用）

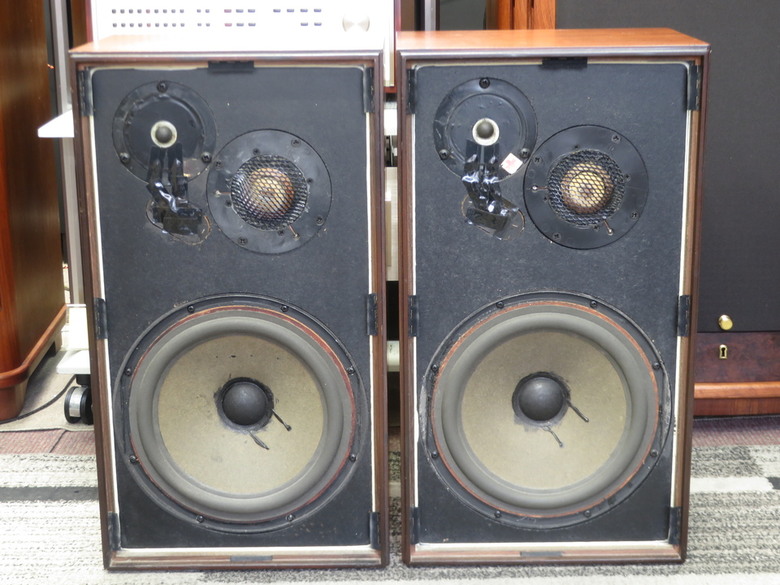

Speaker AR-3a(黑色膠布真醜

聲音真的好)

那時我是北市信義路上某高工電子科的, 所以也喜歡學習電子技術跟電路學, 那時對品牌不太了解(後來才知道那些都是好東西)

那時聽的系統不多, 主要是家裡的, 有時去外面聽到別人的系統也覺得普普, 上了電子科要學以致用, 那時也裝了一台ST-106N 主要看他是平衡雙差動,應該比單差動好, 那時我的主要音源是手提收錄音機(那時也學人在音箱塞吸音棉, 聲音感覺好一點,但效率變差了也是Grundig的圖找不到了), 後來功放弄好從我爸那弄來另一對喇叭

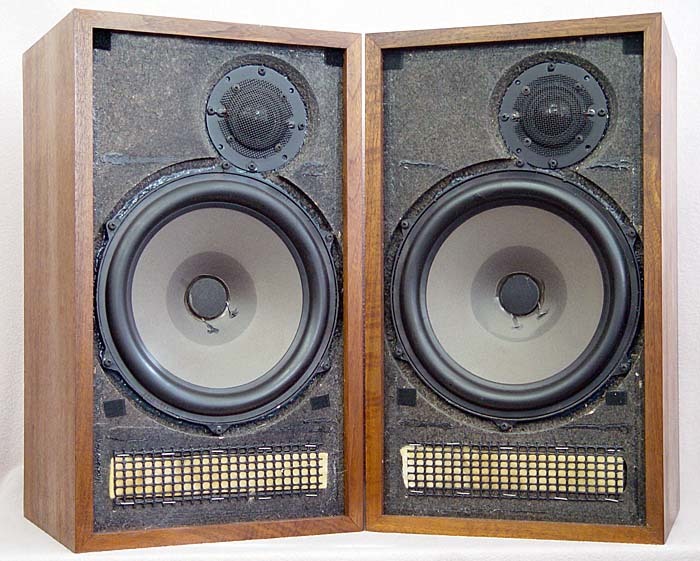

Dynaco A-25

就覺得聲音怎弄都不如我爸的, 那時就覺得可能是喇叭的關係, 聲音悶悶的
Power Amp 覺得架構完美,用示波器量1K方波也漂亮,問題應該出在別的地方
我爸有庫存的唱盤, 所以我把唱盤也搬了出來

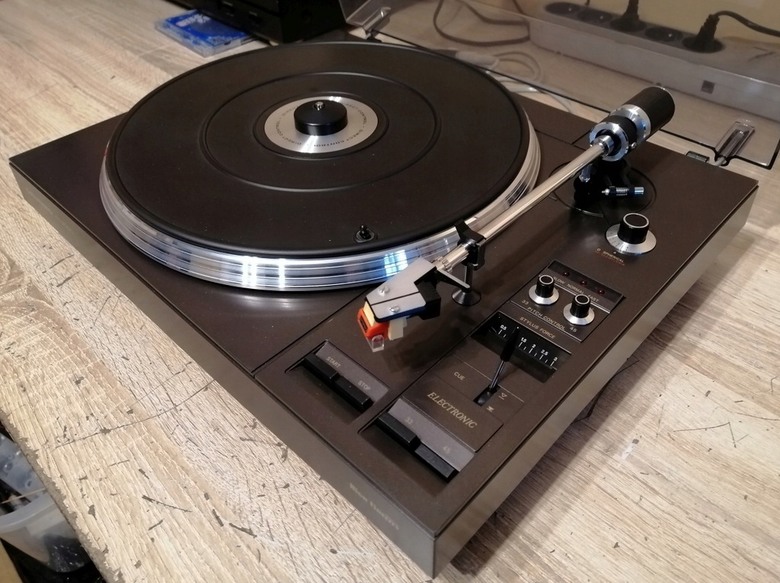

GRUNDIG PS-3000

看我的系統好像還少了一個東西才能播唱片, 是的沒錯需要RIAA轉換器

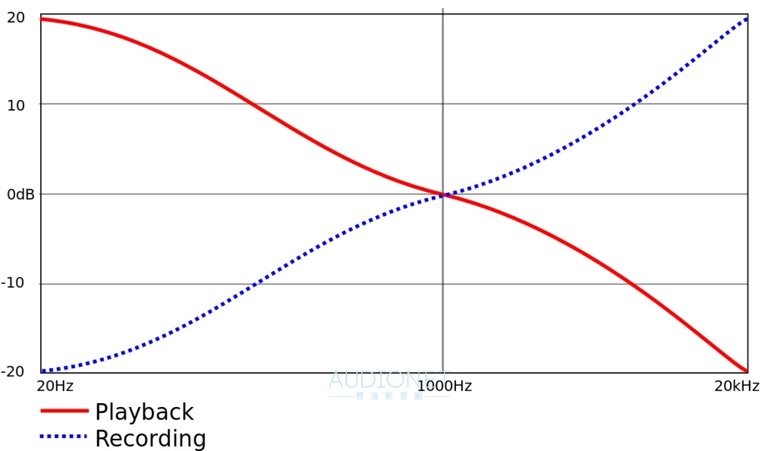

RIAA有兩條曲線, 分1K上跟1K下,最簡單方式就是用OPA, 設定兩個回授迴路方式達成
我的第一版很快就完成了, 那時候剛好學習Basic, 就寫了一個程式調整RC參數想達成完美曲線, 不管怎調整都會相互影響誤差較大, 那時主要是關注在電路跟精準度上, 這種結果怎能接受, 後來把我做的給了另一個動手能力差朋友,他覺得比他們家的好聽(那是用料還是很好的,材料都是佑昇買的NE5534, WIMA .....) ,RIAA分頻的在1K, 就可以用兩條曲線結合的方式, 用單一負回授+衰減方式達成,這樣看起來挺美好的,在電腦驗證完美, 其實還有另一問題, 用衰減式的要考慮阻抗匹配, 還要再加一個輸出放大, 以現在來看就是兩個OP就可搞定了, 那時覺得OP不不可能出好聲, 所以自己用電晶體弄了一個小放大器,有完整的差分放大,電壓放大級跟輸出緩衝, 立體聲等於是弄了4個,也許是心理作用, 感覺聲音好了一點, 我爸看我瞎搞他也升級了他的功放,買了Kit,自己做了一台DynaKit的功放(型號我忘了應該一邊有200W),這套系統一直陪著我到畢業,當兵,工作, 除了增加了CD Player 都沒太大改變.

忘記何時喇叭換了 , 聲音比之前更厚實一點,之前都是DIY為主,也研究過我爸機器的Schematic,
覺得很多不夠優秀的地方,比如Pre-Amp都是OTL的方式帶寬會受限,電路又是傳統單端放大不構線性,Power Amp功放輸出級用NPN不是用互補方式NPN+PNP怎會平衡呢，
我不管怎調整都比不過,後來才在別的書本上學習到設計概念.

後來工作後有機會又才開始調整.後面都是往廠機調整

還有一套這個, 喇叭是球形的很酷,空間感特好
