真空管機器維修

kukocliu

kukocliu
個人積分：55分
文章編號：90385011

55分

樓主

2024-09-26 21:03

https://youtube.com/shorts/AochUPLCN2o?feature=share

https://youtube.com/shorts/f21ZDlkY9Cg

去年買的真空管機器, 發出了迷人光芒,只剩下兩管可以用剛好趁這個機會升級一下
把大管拆下來順便加跳線加高壓帽
真空管機器維修

真空管機器維修

整套管收到了

真空管機器維修

6AW8 計畫要上散熱保護套, 也收到了
真空管機器維修

真空管機器維修

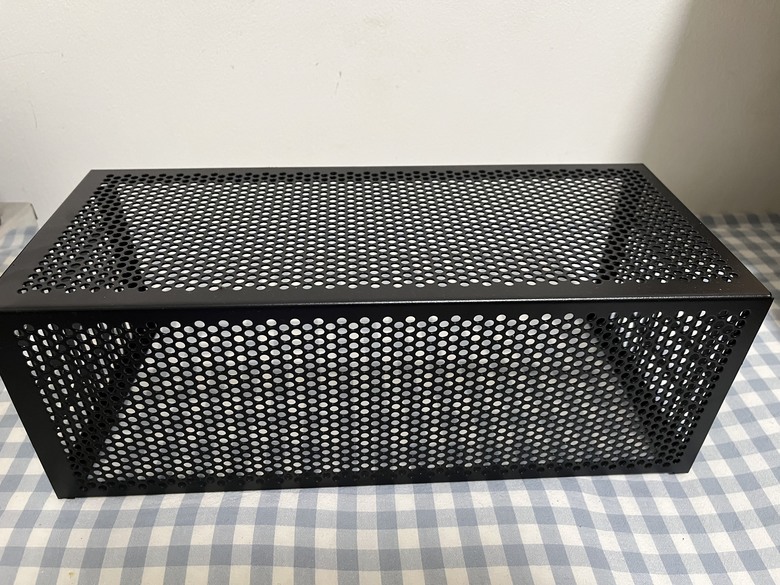

保護網罩最早收到的
真空管機器維修

真空管機器維修

先把內部拍照下換管要調整靜態電流

真空管機器維修

真空管機器維修

真空管機器維修

Schematic 紀錄一下

真空管機器維修

真空管機器維修

先記錄一下等明天小孩上課後就準備開始

2024-09-26 21:03 發佈

文章關鍵字真空管機器維修

kukocliu

kukocliu
個人積分：55分
文章編號：90390860

55分

樓主

2024-09-27 18:40

早上開始準備東西電表烙鐵 ..........

準備從下面打開

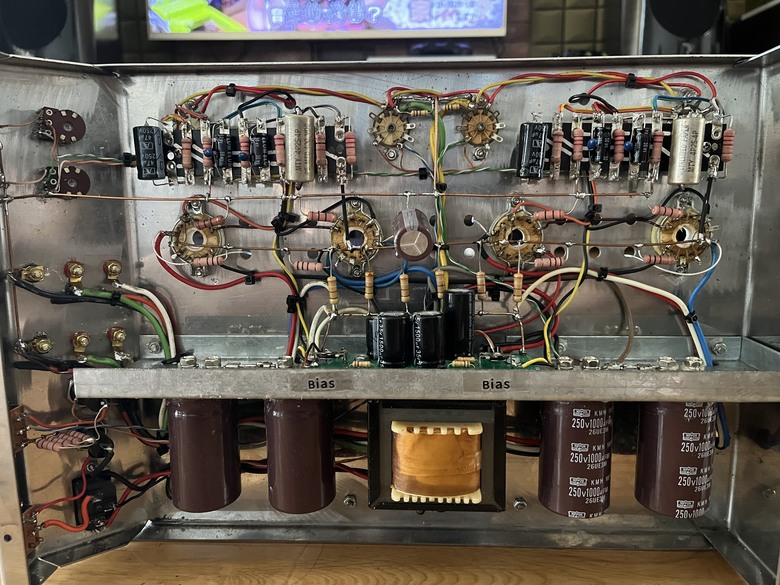

脫光後全視圖如下

要裝保護套要把管座螺絲拆下來

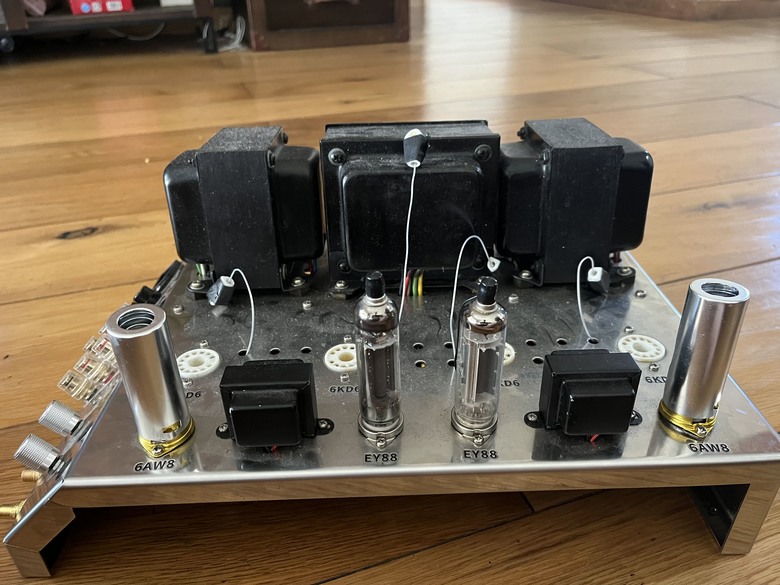

裝好後長這樣
但是要套保護套時發現太短了, 先把底座鎖好, 再去買兩根長一點的

今天重頭戲要上功率管調偏壓, 先把VR調到最大, 量VR中點大約-68V 我的B+ 是476V

用三用表量10 OHM的電壓, 發現有一根電阻上面有1.8V電壓, 覺得不對, 換成OHM檔量發現斷路, 可能是之前燒管的時候把電阻燒斷了, 只能去萬用的淘寶下單, 等過兩天收到後再繼續

跟設計者討論過他需要同時上4根管才可以調整偏壓, 今天只能到此為止了笑到噴淚

笑到噴淚

https://detail.tmall.com/item.htm?_u=r83sv1j1290&id=17949603602&spm=a1z09.2.0.0.5d7e2e8ddiHZdJ

kukocliu

kukocliu
個人積分：55分
文章編號：90393799

55分

樓主

2024-09-28 12:13

隔天收到了順變買了一些小東西等小孩上課再繼續

kukocliu

kukocliu
個人積分：55分
文章編號：90393835

55分

樓主

2024-09-28 12:22

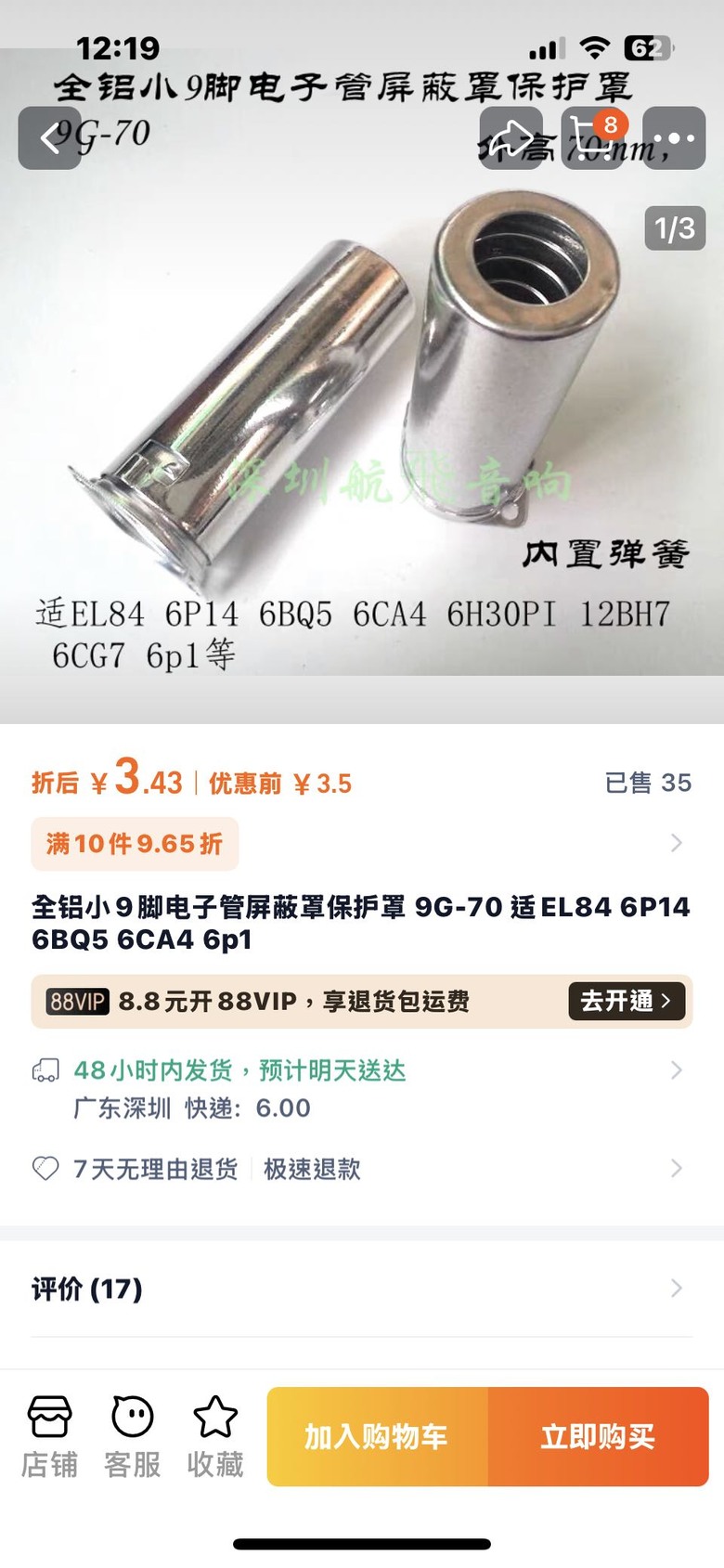

真空管罩也買了要選9G-70的明天會到

kukocliu

kukocliu
個人積分：55分
文章編號：90398090

55分

樓主

2024-09-29 14:15

收到了今天沒時間明天再弄

zzz111zzz111

真空管用久了會不會膨脹啊?

2024-10-02 12:36

kukocliu 樓主

夠寬不會

2024-10-02 12:47

kukocliu

kukocliu
個人積分：55分
文章編號：90402025

55分

樓主

2024-09-30 10:43

一早很興奮要開始弄

kukocliu

kukocliu
個人積分：55分
文章編號：90402049

55分

樓主

2024-09-30 10:45

上大管後發現調最小時靜態電流超標設計者要我調低b+電壓現在等他方案中後續再更新

Su Li Ocean
個人積分：1909分
文章編號：90405619

1909分

8樓

2024-09-30 19:51

自己維修？好厲害，期待後續

kukocliu

kukocliu
個人積分：55分
文章編號：90407932

55分

樓主

2024-10-01 9:24

經過一下午思考跟對schematic 發現是接腳冷焊了還找到了設計的問題再跟設計者討論一下

hc59859

hc59859
個人積分：3042分
文章編號：90413943

3042分

10樓

2024-10-02 9:06

自己DIY的就是讚
加五分!

kukocliu 樓主

我只是維修機器電晶體較熟真空管就沒碰過,只是用電路分析找問題點,一般都是用3.3V以下怎弄都電不死人高壓還是很怕的

2024-10-02 12:53
