翻到音響/PA/監聽但不知道怎麼連接

cykables

cykables
個人積分：0分
文章編號：89783253

0分

樓主

2024-06-04 12:46

小弟目前高二是聯會幹部

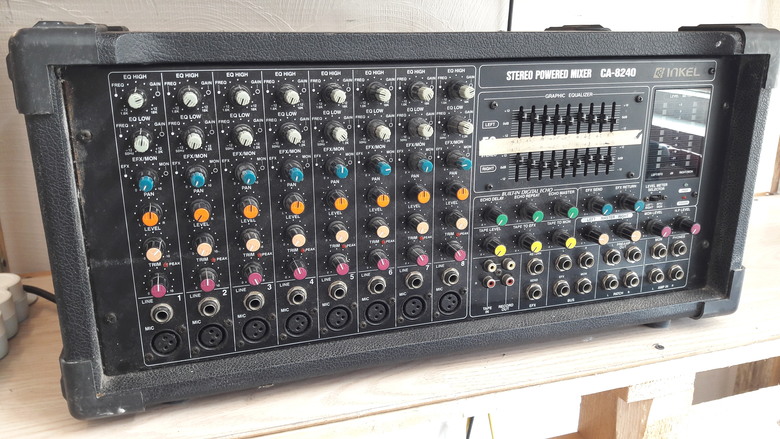

在聯會辦公室中找到這些設備
翻到音響/PA/監聽但不知道怎麼連接

我認識PA跟監聽但只會調不會接
目前已經確認兩台都可以開連接到一般的喇叭也有聲音
但想請問要怎麼接到大喇叭（下面那台也是翻出來的
翻到音響/PA/監聽但不知道怎麼連接

目前現有的頭都插不進去那個洞

2024-06-04 12:46 發佈

文章關鍵字音響 /PA/

upsir

upsir
個人積分：2432分
文章編號：89784161

2432分

2樓

2024-06-04 15:18

這裡拍近點................

tt_koupe

tt_koupe
個人積分：1151分
文章編號：89784283

1151分

3樓

2024-06-04 15:38

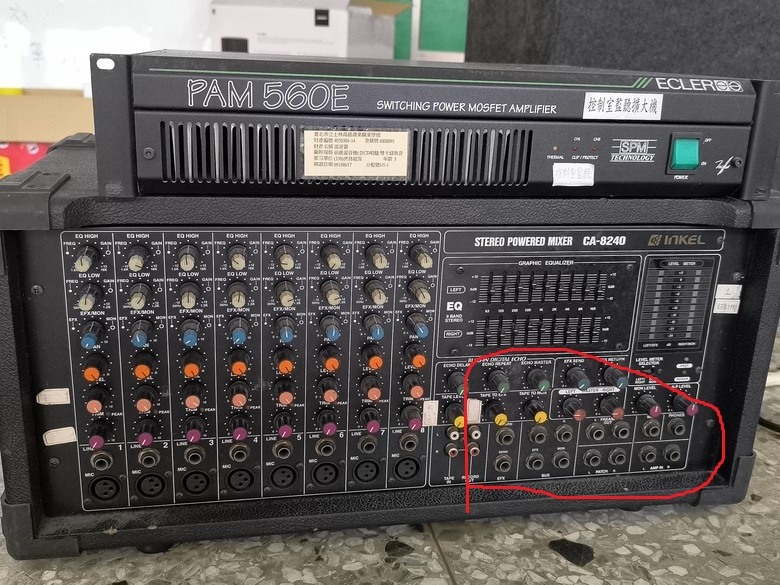

如圖.點圖一下.

upsir

謝謝指點！

2024-06-04 16:34

upsir

upsir
個人積分：2432分
文章編號：89784670

2432分

4樓

2024-06-04 16:39

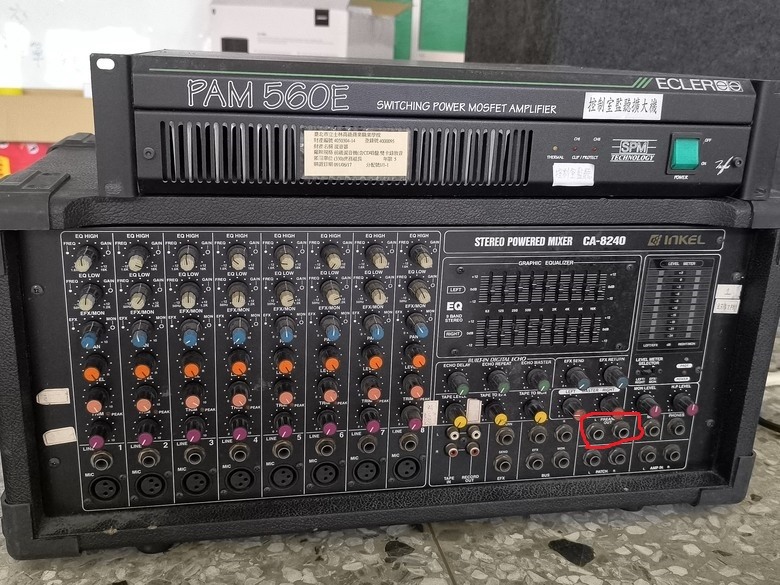

買兩條6.3mm平衡線(一般說立體聲的)，重以下這兩孔插到後級6.3 輸入孔，後級的喇吧線接到喇吧輸入(那頭轉開裸銅線鎖入既可)

s07179

明明混音器已經自帶後級了，為何還要再多 pre out 一次再經過另一台後級？？奇怪的設計？？難道這台的另一面是自已有帶一喇叭了？？或是另一面是有喇叭輸出接口的？？

2024-06-04 20:31

vicence

vicence
個人積分：7446分
文章編號：89785783

7446分

5樓

2024-06-04 20:52

upsir wrote:

s07179
明明混音器已經自帶後級了，為何還要再多 pre out 一次再經過另一台後級？？奇怪的設計？？難道這台的另一面是自已有帶一喇叭了？？或是另一面是有喇叭輸出接口的？？

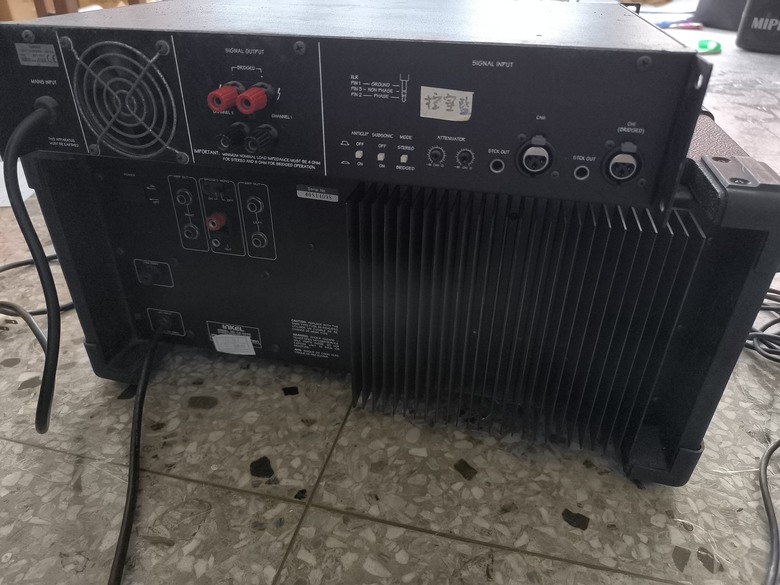

這台後面應該有1-2組喇叭輸出
通常做為舞台監聽喇叭用
主喇叭會另接後級

tt_koupe

tt_koupe
個人積分：1151分
文章編號：89786155

1151分

6樓

2024-06-04 22:19

upsir wrote:
買兩條6.3mm平衡...(恕刪)

INKEL -8240 混音擴大機 preamp mic jack( upsir 標示紅圈處) 連接到 ECLER pma 560e 背面平衡頭輸入孔,ECLER 猜想應該是監控室接一對(或一支)喇叭監聽用. INKEL 混音擴大機背面喇叭端子接的喇叭應該是監控室外的場所同步使用的.

注意一下這兩個擴大機"橋接"切換開關位置,橋接成單聲道或是立體聲使用.
