老喇叭 KEF 104.2 更換分音器電容-重生

mdl_terry
個人積分：345分
文章編號：87847620

345分

樓主

2023-07-13 16:11

有朋友有經典喇叭是KEF 104.2 說聲音很好,現在已經沒有這種好聲音的喇叭音箱了,他當寶一樣,曾經不能聽,自己換過裡面分音器電容,最近聲音又有問題了.求助我幫他處理

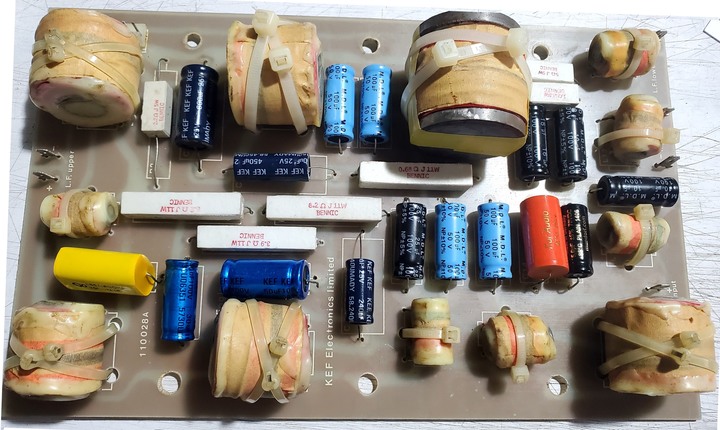

他把分音器拆下來給我看.有些電容他自己已經更換過的分音器板子是這樣
原始分音器版本電容都是使用無極性電解電容器, C12 C13 C14 他換成塑膠電容,其餘有些電解電容也換了

老喇叭 KEF 104.2 更換分音器電容-重生

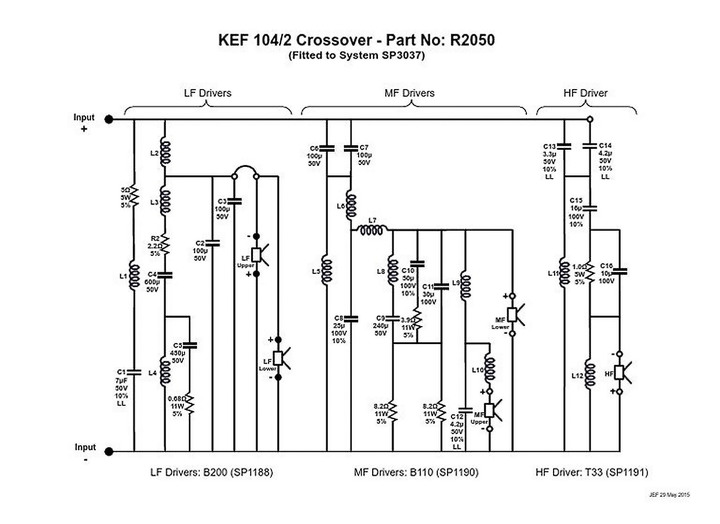

上網查了一下KEF 104.2的分音器線路圖

老喇叭 KEF 104.2 更換分音器電容-重生

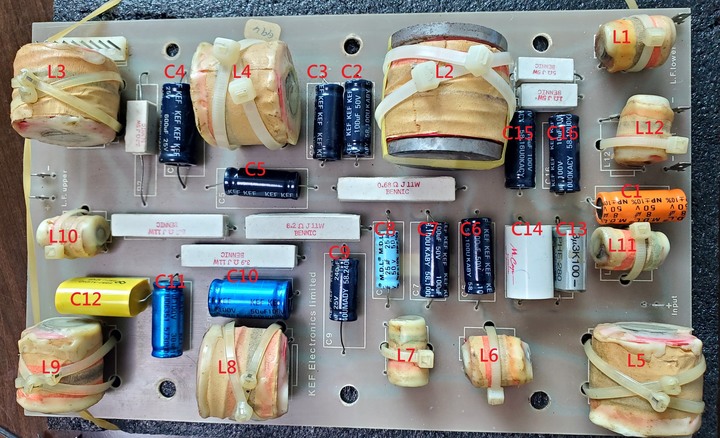

KEF104.2-原版標示電容對應圖

老喇叭 KEF 104.2 更換分音器電容-重生

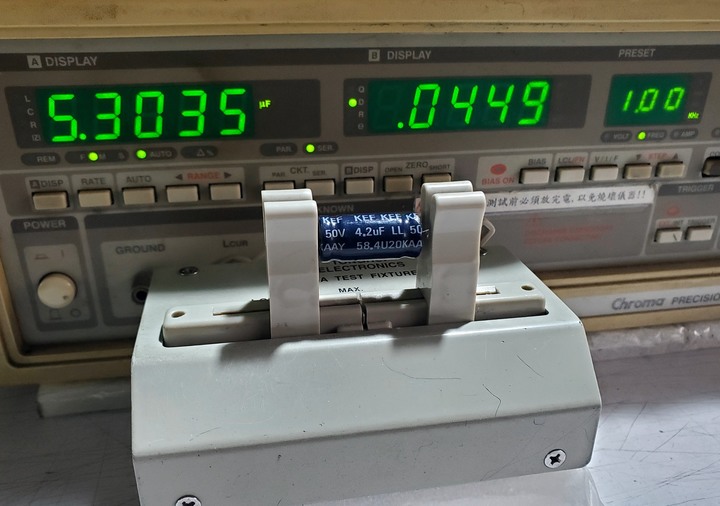

他曾經換下來的C14 4.2uF 實測容量是5.3uF,代表這電容已經老化了

老喇叭 KEF 104.2 更換分音器電容-重生

C4 600uF25V 實測容量是 672uF
C5 470uF25V 實測容量是 500uF
C9 240uF25V 實測容量是 275uF

確定了線路圖有標示容量,就很好解決了,他決定C12 C13 C14要使用PE材質電容,高音會較好

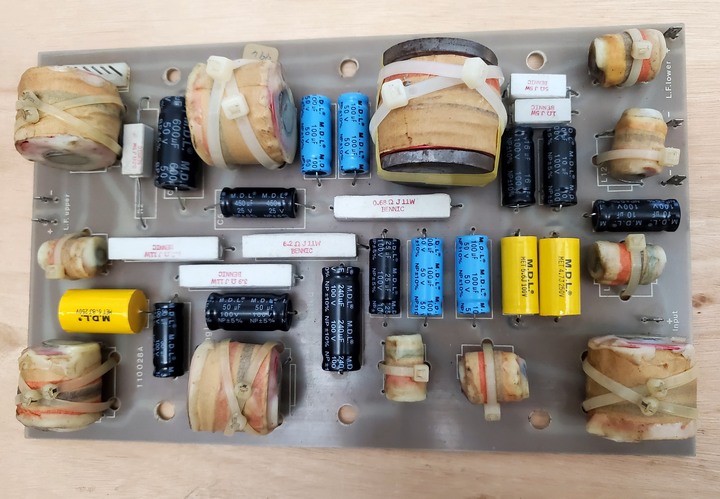

更換後分音器如下

老喇叭 KEF 104.2 更換分音器電容-重生

換好後他拿回去裝,聲音很滿意,說有朋友有別的機種也要換,若改天有拿來,我在PO上去給有需要的人
請別問我聲音如何?我不是發燒族的,不會聽音響如何喔,我只知道幾十年前的喇叭若喇叭沒有老化無法聽或是聲音不對,那就是分音器電容老化,換上正確的電容就能聲音重生了

2023-07-13 16:11 發佈

文章關鍵字喇叭分音器電容 104.2

me5888

me5888
個人積分：7883分
文章編號：87847826

7883分

2樓

2023-07-13 16:38

專業的LCR表

MDL是哪國生產？怎麼不用台製BENNIC銀線電容(XPPag 、SPPag、FPPag)？

mdl_terry 樓主

MDL是真台灣製---專門代工世界大廠,所以較少見這商標,BENNIC台灣以前是貿易商.後來到大陸設廠,BENNIC全部在大陸惠州廠生產,台灣沒有工廠的.

2023-07-14 9:27

me5888

瞭解

2023-07-14 13:30

Volf

Volf
個人積分：15184分
文章編號：87847920

15184分

3樓

2023-07-13 16:48

mdl_terry wrote:
有朋友有經典喇叭是K...(恕刪)

DIY 強！五分奉上！

KAWAINE

[讚][^++^]

2023-07-13 17:44

Volf

KAWAINE [謝謝]

2023-07-13 17:57

CS_TANG

CS_TANG
個人積分：3902分
文章編號：87849233

3902分

4樓

2023-07-13 20:25

mdl_terry wrote:
有朋友有經典喇叭是KEF...(恕刪)

電解電容換成MPE或MPP材質聲音可能會較好,我認同.但電解電容老化容值會變大?我很不以為然.和我的認知大相逕庭. MPP或MPP 誤差+/-1%,2%很平常.但是 ELEC電容只有+/-10%,20%

mdl_terry 樓主

我也不認為電解電容老化容值會變大反而是要變小,可是我測試到就是這樣,很納悶啊!

2023-07-14 9:22

cpkjacky

20幾年前購入的dynaudio喇叭，我在去年更換其bennic 27uf 5%電解電容時，同規格新買的量測28.5uf，而換下來的老電解電容，量起來居然有31uf，

2026-01-23 8:43

luxor_w

luxor_w
個人積分：6193分
文章編號：87849735

6193分

5樓

2023-07-13 22:17

CS_TANG wrote:
電解電容換成MPE或MPP...(恕刪)

電解電容容值變大有時會看到，原因可能:

1. 電容閒置過久，通常充放電幾個cycle後會回復正常。特別是全新未使用又閒置過久的更明顯。

2. 測量前，電容未完全放電

3. 電容表需要歸零或校正。

電容隨著使用時間會變小趨勢(ESR伴隨增加)，不管是正常或已經異常的電容。

Homepod變磚恢復 https://ppt.cc/fDAerx

me5888

me5888
個人積分：7883分
文章編號：87849809

7883分

6樓

2023-07-13 22:33

是的，容量變動不能當成故障，要量漏電電阻。
若阻值很小，則漏電嚴重或已擊穿。 ^++^

mdl_terry

mdl_terry
個人積分：345分
文章編號：87851214

345分

樓主

2023-07-14 9:00

me5888 wrote:
專業的LCR表MDL...(恕刪)

MDL 就是台灣廠,專門幫世界名廠代工,所以較不知名
而BENNIC已經全部是大陸製了,廣告名聲大而已.見仁見智吧!!

mdl_terry

mdl_terry
個人積分：345分
文章編號：87851258

345分

樓主

2023-07-14 9:07

luxor_w wrote:
電解電容容值變大有時...(恕刪)

你說的沒錯!電解電容放置過久會容值變大,那是因為電解液含水量過大,造秤水與鋁箔產生"水和"現象,容容就大了,有時重新充電可容量降低,但是無法回到原來容值
朋友的喇叭是一直在聽的,按理來說20幾年應該電解電容容值要衰減才對,我不知道他為何是升高?
反正他說音質都不對了,換了以後就好了

richard smith

richard smith
個人積分：155分
文章編號：87851713

155分

9樓

2023-07-14 10:09

好奇聲音前後的差別
既然要換了，沒想把所有電解電容都換掉？

不管怎麼，看了就覺得很讚

me5888

me5888
個人積分：7883分
文章編號：87852874

7883分

10樓

2023-07-14 12:52

我也覺得既然要換了幹嘛不全換薄膜電容

還留著電解電容幹嘛

ESR、ESL差那麼多

聲音差很多的

水泥電阻要不要也考慮一下 ^++^

mdl_terry 樓主

哈哈,我也是這樣建議朋友全換特性好的電容,但是他不要,因為他是聽音樂的,不是聽重金屬的,全換PP或PE會讓聲音尖銳刺耳.
