【請益】古董擴大機喇叭接線

kenneth_ku2002

kenneth_ku2002
個人積分：736分
文章編號：85225718

736分

樓主

2022-07-01 2:20

請問古董擴大機，如圖。
後面喇叭線要如何接？
我知道黑對黑、紅對紅，8歐叉8歐
問題是我用Y型叉
左聲道、右聲道怎分正負極？
如果喇叭是8歐姆，是正極接8歐姆嗎？
那負極要接哪呢？

謝謝
【請益】古董擴大機喇叭接線

聲明：圖片來自網路

2022-07-01 2:20 發佈

文章關鍵字請益古董擴大機喇叭接線

Celibidache88

Celibidache88
個人積分：1187分
文章編號：85226444

1187分

2樓

2022-07-01 8:18

這種擴大機後面有一條線跑出來可以讓你選歐姆數。

然後會有左右兩聲道，一聲道一列，會從0歐、8歐、16歐（一般是這樣，當然也會有4歐的或6歐的）那個0歐或許會標示為C或什麼的，反正它就是地線，就是黑線。8歐或16歐的是訊號線。

樓主附圖有點模糊，看不太出來。應該是左邊那一列選擇歐數，中間那一列是第2聲道的訊號線和地線，右邊那一列是第一聲道的訊號線和地線。

～峰哥～

[讚][拇指向上][100分]

2022-07-01 11:22

kenneth_ku2002

kenneth_ku2002
個人積分：736分
文章編號：85228977

736分

樓主

2022-07-01 12:18

Celibidache88 wrote:
這種擴大機後面有一條(恕刪)

首先感謝回應，但很抱歉圖不夠清楚。

其實我正在使用的就是那台，只是字跡都斑駁了。
照片的最左邊，上面寫channel2 ，然後從4/8/16/32歐姆
中間跨channel 2寫spkr out
最右邊寫channel 1，然後一樣依序左到右寫4/8/16/32歐姆
中間那條連接主機的黑線，買回來就已經沒了。
前手用Y型叉接線，然後黑的接8歐紅的接4歐，中間那都沒接，另一邊也是如此。
聲音是都有發聲，但感覺怪怪的。
所以才想請教各位前輩
謝謝

luxor_w

有廠牌/型號?

2022-07-01 13:11

kenneth_ku2002 樓主

David Bogen DB212

2022-07-01 18:12

luxor_w

luxor_w
個人積分：5442分
文章編號：85234700

5442分

4樓

2022-07-02 4:09

原電路圖

看網路介紹這是一台AMP跟Mixer（混音器）功能設計。所以分成channel 1 and 2，而非一般stereo的左右聲道。

channel 1簡單，分別標示是GND、4、8、16、32歐姆，喇叭黑線接GND，紅線接對應阻抗值上。

channel 2看電路圖是這樣設計，一條Y插線銜接對應喇叭阻抗，並將訊號拉往右側SPKR OUTPUT端子

紅黑線分別鎖接在SPKR OUTPUT的2個端子上
前面板上有個切換phase的開關，用以顛倒channel 2的紅黑線的正負極。

Homepod變磚恢復 https://ppt.cc/fDAerx

～峰哥～

[讚][拇指向上][100分]

2022-07-02 11:16

kenneth_ku2002 樓主

非常感謝，收益良多。

2022-07-02 20:40

kenneth_ku2002

kenneth_ku2002
個人積分：736分
文章編號：85327112

736分

樓主

2022-07-14 0:54

luxor_w wrote:
原電路圖看網路介紹這(恕刪)

不好意思，再請教一下
我今天看我的版本是沒有32歐姆的
另外，也沒有那一條Y線
一邊是0,4,8,16歐姆（4個螺絲），另一邊是4,8,16歐（3個螺絲）
中間兩個spkr out
要如何接呢？
我喇叭是15歐姆
我目前的接法是一邊接(0,16)，另一邊接（4黑線,16紅線)，喇叭正常出聲，但不知會有什麼副作用或影響？
另一種接法是一邊接(0,16)，另一邊接（16紅線)，黑線去接sprk out，喇叭也正常出聲。
不知哪一種接法正確？會有不良影響嗎？
機器當初是買二手的，可能上一手亂改吧！
其次，當初買這台時，賣家說可以當單純前級使用
那要如何接後級呢？
我的想法是把一條CD或是AUX的信號線接到後級input去
但是，這樣接，要如何切換音源呢？
我現在主要有兩個音源進入，一個ＣＤ，一個藍芽
如果我想的沒錯，豈不是每次訊號源不同，前級的訊號就要重插一次？
是這樣嗎？

謝謝

Celibidache88

Celibidache88
個人積分：1187分
文章編號：85327430

1187分

6樓

2022-07-14 4:36

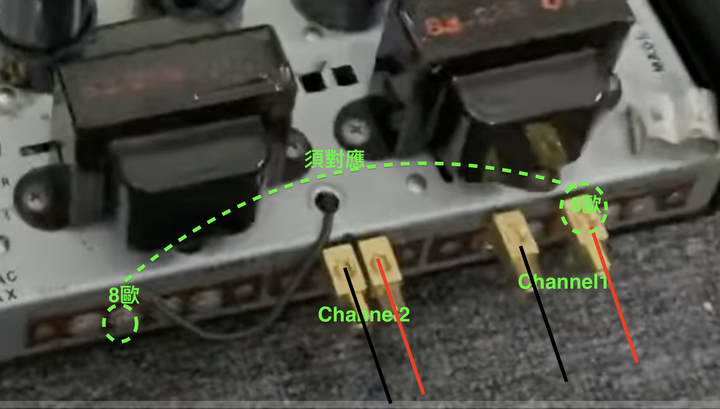

其實樓上L大和小弟之前都已寫出正解。但還是幫樓主用「圖示」好了。（底圖取自youtube：https://youtu.be/MnuyKllJU70?t=204，這台是有32歐的版本）

（樓主的喇叭是15歐，應該是接16歐那個"螺絲"）
如果樓主的機器沒有那條選歐姆數的黑電線，就想辦法從機子裡拉出一條吧。
那條黑色電線在這邊（這台是樓主的版本）：

基本上這台是綜擴（當前級會不會有點浪費？）
若是要當前級的話，輸出在兩支12AX7管子中間的tape out的RCA端子，用紅黑線接往後級放大器。記得切換，開關在右邊那支7199管子的旁邊。訊源還是插在斜斜的那個板子上那堆RCA端子，固定不變的，不是像樓主說的要插來拔去的。
小弟本身也是Bogen用家，我的是AP-35。6V6的聲音還不錯喔（6V6新管不好找，Bogen的6V6管，很多都是日本NEC或美國RCA代工，好聲的話要挑歐洲的NOS GEC 6V6，葫蘆形Black Coated管）

kenneth_ku2002

kenneth_ku2002
個人積分：736分
文章編號：85330151

736分

樓主

2022-07-14 12:27

Celibidache88 wrote:
其實樓上L大和小弟之(恕刪)

首先，謝謝回覆。
看來我要去找老師傅把那條線拉出！
但我不解的是，如果沒那條黑線
把紅線插在對應歐姆，黑線插在spkr out 會不會有影響？因為現在這樣接，喇叭聲量感覺蠻正常！
另外，您說的接後級地方是否為紅圈處，開關在方圈處？
如果是，如果當縱擴，平時兩個開關是在on還是off呢？我自己是開在off狀態！
但為何有Ch1,Ch2前級的差異？上面音源輸入裝置，是否為上白，下紅的插法？
說來慚愧，這台擁有20年以上，以前是人家裝好都沒仔細研究。
但現在發現好像當初安裝的人，裝的不太對，開始懷疑當初安裝的人是否真的會裝，所以一直詢問。
不過幸好所有管子都是USA老管！
最後，再問問前輩的意見。
如果把它當成前級，在El34後級上，接LuxmanA3500或dynaco st70，上德律風根或西門子el34的機子聲音會更好嗎？
在Kt88上，接harman kardon citation ii，上GEC kt88管子，又有什麼建議呢？

照片來自ebay

謝謝各位的協助！

luxor_w

luxor_w
個人積分：5442分
文章編號：85330826

5442分

8樓

2022-07-14 13:42

看電路圖

這裡所謂的tape preamp是古早盤式錄音帶的磁頭放大器。跟黑膠的唱頭放大器類似，也因此音量控制反而在這個preamp之後。

最前面的2管12AX7即為此tape head放大器。
前級定義古今不同，以前稱呼preamp (前級)，現在有些人會改稱pre-preamp(前前級)。

後來的cassette tape「卡座」都內建放大，所以設在off正確，以免增益過大會有切峰失真。不過這只對tape這個接口有作用。

(typo: tap --> tape)

Homepod變磚恢復 https://ppt.cc/fDAerx

kenneth_ku2002

kenneth_ku2002
個人積分：736分
文章編號：85331716

736分

樓主

2022-07-14 15:16

luxor_w wrote:
看電路圖這裡所謂的preamp...(恕刪)

那照您的說法，這台還能接後級，當前級控制音量使用嗎？

Celibidache88

Celibidache88
個人積分：1187分
文章編號：90621243

1187分

10樓

2024-11-11 13:42

這種鎖螺絲的喇叭端子, 最麻煩的是滑牙, 螺絲怎麼鎖也鎖不緊.
它的右左(訊號,地線)的孔又很接近, 很難改裝現代的接線柱(即香蕉母頭)
