懇請大神賜教...電視、SB、BD的線孔接法???

fantasy5
個人積分：0分
文章編號：85198602

0分

樓主

2022-06-28 1:21

請教各位大神，客廳買了55X90J，因為顧及家人影音體驗，想要入手 UBP-X700 播放器、HT-X8500 soundbar。
爬了爬網路上的文，大概只了解到電視聲音要從 SB 發出，需雙邊 ARC/eARC(HDMI OUT) 的孔對接，線材要1.4版本以上之類的....但其實我還是一知半解，真的真的...懇請大神可以教學一下小弟我，非常感謝~~~

疑問1. 目前電視有接第四台機上盒，是連接 HD1，如果要接SB的話，雙邊的 ARC/eARC 對接，不會影響 HD1 的訊號源嗎??

疑問2. UBP-X700 的孔洞有2個(HDMI)，audio/video out、僅audio out，....我的理解是，影音訊號 a/v out 接到電視的 HD2，然後聲音會從我接好的 ARC/eARC SB 輸出??

疑問3. 那 SB 的 HDMI IN 有何功用???

疑問4. 所有的HDMI線材是否只有 ARC/eARC 那一條要買特規的???

疑問5. 有比較推薦的訊號接法嗎???

因為有兩台機子還沒入手，一切只能靠猜測，又怕買了之後會有不相容之類的問題，還請高手不吝教學~~~
非常感謝。

2022-06-28 1:21 發佈

文章關鍵字 SB 電視 BD 線孔接法

atche001

atche001
個人積分：2351分
文章編號：85198971

2351分

2樓

2022-06-28 6:59

fantasy5 wrote:
請教各位大神，客廳買(恕刪)

疑問一，聲霸接顯示器有標示ARC(eARC)的孔就對了，其他器材請找其他的HDMI孔。
疑問二，播放機有兩孔，一個是影像+聲音(audio/video out)，另一個單純聲音輸出(audio out)，進階一點的接法是audio/video out接顯示器，audio out接擴大機(聲霸)，單純一點就audio/video out接顯示器(ARC/eARC HDMI輸出聲音給擴大機)或是audio/video out接擴大機(ARC/eARC HDMI輸出影像給顯示器)。
疑問三，聲霸的HDMI IN就是給你接其他器材用的。
疑問四，HDMI不用買什麼特規線，HDMI 1.4版本以上的線材都有支援ARC/eARC音訊傳輸，2.0版本以上支援傳輸4K HDR影像。
疑問五，都說明完了，怎麼接較好就看個人的習慣跟影音需求了。
以上

atche001

fantasy5 電視接eARC 那組HDMI，播放機接HDMI IN，這樣就可以了

2022-06-29 6:19

Volf

atche001 [讚][拇指向上][100分]

2022-06-29 7:50

Volf

Volf
個人積分：14830分
文章編號：85199023

14830分

3樓

2022-06-28 7:21

fantasy5 wrote:
疑問1. 目前電視有接第四台機上盒，是連接 HD1，如果要接SB的話，雙邊的 ARC/eARC 對接，不會影響 HD1 的訊號源嗎??

疑問2. UBP-X700 的孔洞有2個(HDMI)，audio/video out、僅audio out，....我的理解是，影音訊號 a/v out 接到電視的 HD2，然後聲音會從我接好的 ARC/eARC SB 輸出??

疑問3. 那 SB 的 HDMI IN 有何功用???

疑問4. 所有的HDMI線材是否只有 ARC/eARC 那一條要買特規的???

疑問5. 有比較推薦的訊號接法嗎???

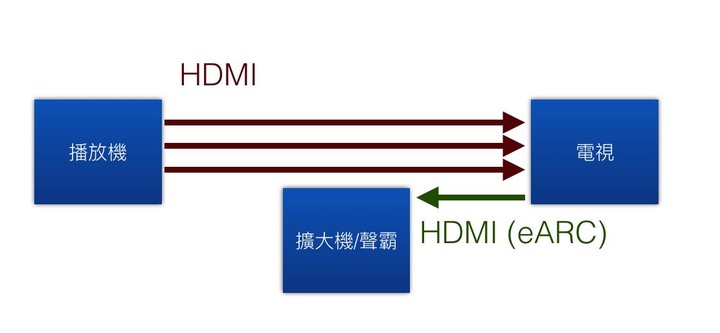

1. 是的！聲音傳送概念如下圖：

2. 是的！

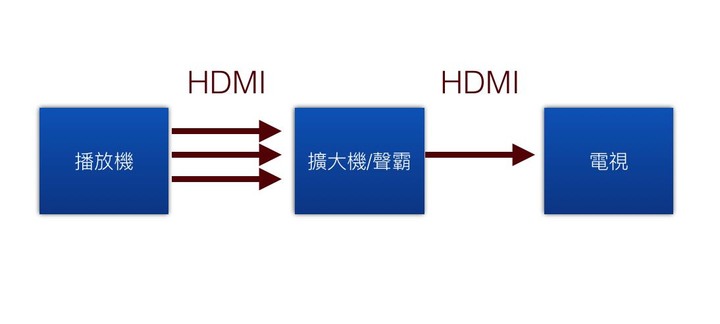

3. 有些舊型電視不支援HDMI ARC/eARC，就可用下圖接法：

4. UBP-X700支援4K播放，假如第四台也支援4K，建議一律選平價合規的HDMI 2.0以上(含)的線材。

5. 你提出的接法OK，當然也可以用3的方式接。

不同HDMI裝置有時候會有HDMI CEC干擾的問題，由於SONY電視無法關閉CEC，假如出現這狀況，可以買一個CEC阻斷器接在造成干擾的設備上，例如第四台機上盒。

CEC阻斷器照片：

CEC阻斷器先接在第四台機上盒後面，再接HDMI線照片：

以上提供你參考，安裝上有任何問題，歡迎隨時來問！

森林

森林
個人積分：2133分
文章編號：85200850

2133分

4樓

2022-06-28 11:15

都是SONY的機器，HDMI相容問題會少很多。
另外，看你使用的習慣，如果以55X90J 電視GOOGLE TV 4K為操作中心，
那麼，所有的視訊機器，建議都透過HDMI進入電視後，
再由電視HDMI ARC 輸出給HT-X8500 soundbar

如你有時只想聽串流音樂、或放CD，不想開電視時。
那建議UBP-X700 播放器就要多接一條HDMI，
2.0入電視、1.4A入HT-X8500 soundbar
如此，可以透過手機，直接控制UBP-X700播放串流網站或放CD。
利用藍光機看藍光或串流電影時，也可直接直接解碼。

Volf

[讚][拇指向上][100分]

2022-06-28 11:50

jettachen

jettachen
個人積分：578分
文章編號：85201498

578分

5樓

2022-06-28 12:25

樓主的使用模式跟我完全一樣，因為我比較常用藍光機看影片所以是這樣串接的：
1. x700 hdmi out接soundbar hdmi in，soundbar hdmi out接電視有earc的hdmi埠；電視光纖輸出接soundbar光纖輸入。
2. 機上盒hdmi out接電視另一個hdmi埠。
如此一來要用藍光機或機上盒，只要切換電視的hdmi埠即可。若soundbar保持待機狀態，一旦電視有訊源輸入，他就會自動從光纖輸出給soundbar、喚醒soundbar了，很方便！

此外，hdmi、光纖都是公規，不會有不同廠牌相不相容的問題。像我藍光機用sony，電視機用benq，soundbar用yamaha，都沒發生過問題。

Volf

Volf
個人積分：14830分
文章編號：85201715

14830分

6樓

2022-06-28 12:48

jettachen wrote:
樓主的使用模式跟我完...(恕刪)

j大，你的聲霸只支援光纖輸入，不支援HDMI ARC/eARC嗎？

一般如果聲霸支援HDMI ARC/eARC，電視也有此功能，大都會選用此方式連接電視，畢竟傳輸的頻寬比光纖寬，當然也有朋友因為相容性的問題，改用光纖連接比較穩定！

jettachen

jettachen
個人積分：578分
文章編號：85201897

578分

7樓

2022-06-28 13:11

Volf wrote:
j大，你的聲霸只支援光纖輸入，不支援HDMI ARC/eARC嗎？

我的Yamaha YAS-108有支援arc，但只有一個hdmi輸入埠，所以我接最常用的藍光機。至於他最終聲音是從光纖或arc回傳就不得而知了。
謝謝你的提醒，今晚回家將光纖線拔出，看看會不會有聲音就知道了。

Volf

原來如此，感謝說明！五分奉上！

2022-06-28 13:18

quire

quire
個人積分：749分
文章編號：85202742

749分

8樓

2022-06-28 14:31

fantasy5 wrote:
請教各位大神，客廳買(恕刪)

關於線材
基本上買X700跟X8500都有附HDMI2.0的線所以不用再買線了
不過有沒考慮買有獨立重低音喇叭的機種效果會更好一點哈

Volf

[讚][拇指向上][100分]

2022-06-28 14:41
