小弟想跟各路高手請教兩個聲音的接法,

1. 電視 (LG 65UN7300PWC) 的聲音從電視機轉到擴大機 (YAMAHA RX-V475) 輸出，嘗試了一些接法都還是沒有聲音，不曉得 HDMI 的一頭接電視 HDMI 2 (ARC) ，另一頭接上擴大機其中一個 HDMI in，這樣理論上聲音就要能夠透過擴大機輸出了嗎?

2. 若搭配一個 ASEN 四進兩出的 HDMI 分配器 + 切換器，如果我想讓 switch, DVD player, 電視盒都可以透過電視或投影機輸出影像，並且可以透過擴大機播放聲音，我應該怎麼接才對呢？

以後是小弟接線的示意圖，不曉得哪裡有接錯
電視聲音從擴大機輸出接法

謝謝！

2022-04-05 21:54 發佈

文章關鍵字電視聲音

quire

quire
個人積分：749分
文章編號：84568831

749分

2樓

2022-04-05 22:47

Succnomo wrote:
小弟想跟各路高手請教...(恕刪)

ARC要接在擴大機的輸出端才能回傳音訊因為475只有一組輸出近期的擴大機有兩組輸出比較方便設置兩組機器(電視+投影機) 如果要兩個裝置都有影音只能搭配二出的切換器吧(沒法用ARC)

mo漠

mo漠
個人積分：340分
文章編號：84568909

340分

3樓

2022-04-05 23:00

1.對，電視ARC要開，擴大機要切換來源
2.你接法沒問題，但要看你買的是矩陣還是同步分配器，矩陣可以切輸出那只有進入電視的才會從ARC出來，投影機那端只會從投影機的喇叭出來，同步就是不管輸出就你選的來源為主

helloben01

helloben01
個人積分：207分
文章編號：84568968

207分

4樓

2022-04-05 23:11

簡單說，要用ARC的話，電視、擴大機、HDMI線都要支援ARC。
你的擴大機好像不支援ARC。
如果維持目前的設備，簡單的解決方式就買條1、2百的光纖線從電視的Audio OUT接過去到擴大機的Audio IN。

jettachen

jettachen
個人積分：585分
文章編號：84569200

585分

5樓

2022-04-06 0:07

RX-V475與ASEN兩台機器功能有重複，但你若要有電視及投影機兩個輸出，就應該這樣接：
switch, DVD player, 電視盒接ASEN，再從ASEN的光纖輸出至RX-V475，這樣接法不須用到ARC的功能就應該會有聲音。
若只要有電視或投影機其中一個輸出，就只用RX-V475即可，不須ASEN。

Volf

Volf
個人積分：14959分
文章編號：84569908

14959分

6樓

2022-04-06 8:00

Succnomo wrote:
小弟想跟各路高手請教...(恕刪)

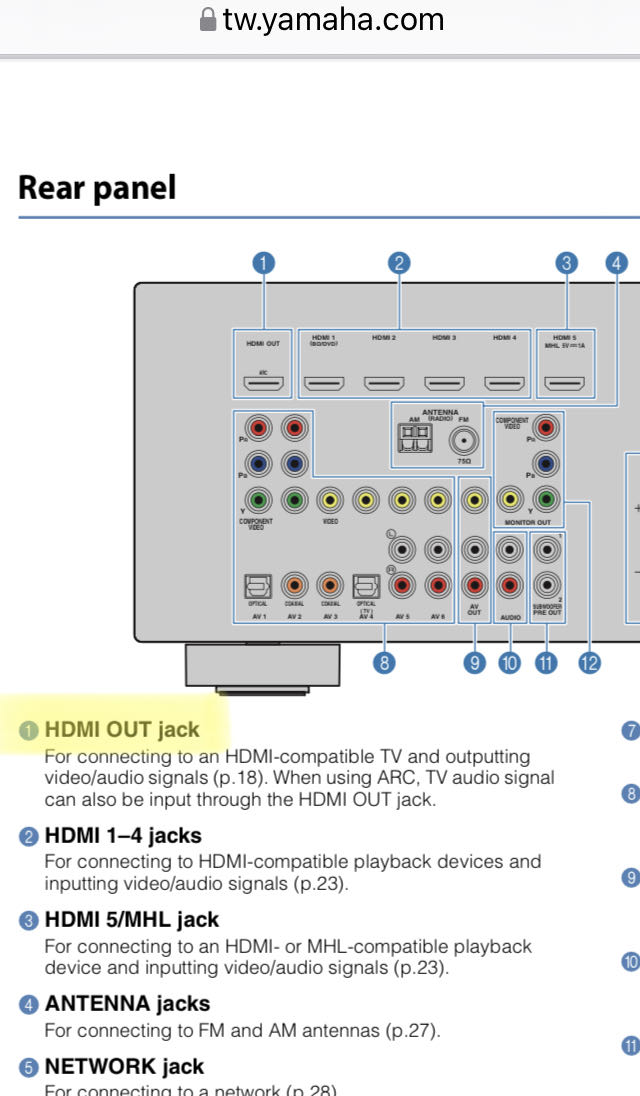

1. 你的環擴HDMI OUT支援ARC，因此電視的HDMI ARC要接環擴的HDMI OUT才能回傳電視內建APP的聲音，請參考以下使用手冊：

https://tw.yamaha.com/files/download/other_assets/1/329091/RX-V575_V475_om_UCRABGLFH_En.pdf

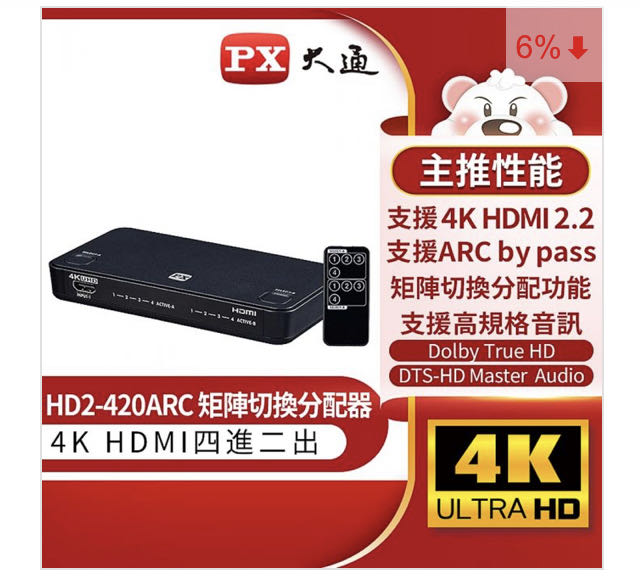

2. 所有裝置都接在環擴HDMI IN上，HDMI OUT接以下分配器進(ARC)二出分別接電視HDMI ARC與投影機，這樣可以符合聲音從擴大機播放，影像切換給電視或投影機，同時電視APP聲音也可以回傳給擴大機。

我愛巧克力機

V大專業又熱心，先給分！

2022-04-06 10:08

Volf

我愛巧克力機 [謝謝]

2022-04-06 10:09

Volf

Volf
個人積分：14959分
文章編號：84570582

14959分

7樓

2022-04-06 9:46

Succnomo wrote:
不過這樣似乎分配器沒有跟擴大機連接，那麼電視以及投影機的聲音有辦法透過擴大機輸出嗎？

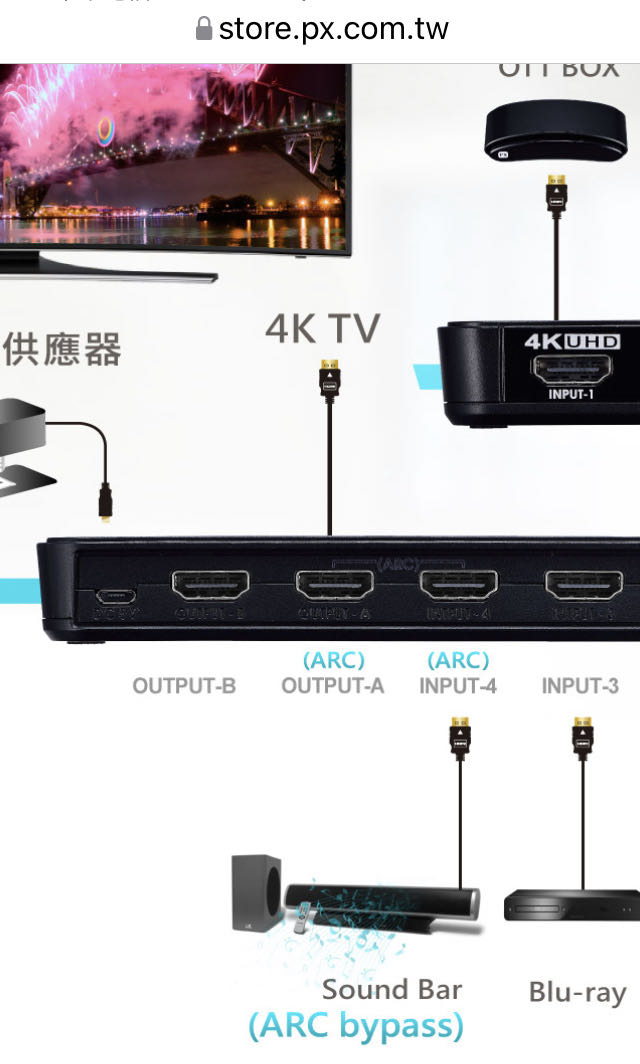

有啊！所有裝置接在環擴HDMI IN，環擴HDMI OUT接分配器INPUT-4(ARC)，也就是下圖Sound Bar接的位置，然後分配器OUTPUT-A(ARC)接電視HDMI ARC，OUTPUT-B接投影機，這樣所有裝置的聲音可以透過環擴播放，影像透過切換選電視或投影機，電視內建APP的聲音也可以透過ARC回傳給環擴播放。

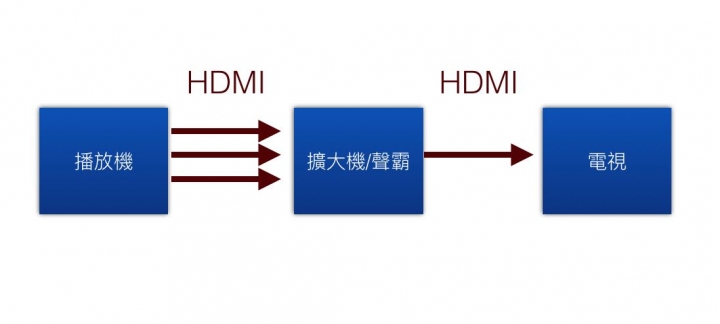

簡單來說，你的接法如下圖：

只是你的環擴只有一個HDMI OUT且支援ARC，因此你可以搭配一個支援ARC的分配器來使用，這樣就可以滿足你的需求，以上提供你參考！

Succnomo

Succnomo
個人積分：10分
文章編號：84575246

10分

樓主

2022-04-06 18:51

Volf wrote:
有啊！所有裝置接在環...(恕刪)

這樣我懂了，謝謝解惑! 剛試了一下，看來我的電視在我把音源選項調整為HDMI ARC 後，它有認到擴大機 RX V475 ARC，但電視聲音還是沒有辦法從擴大機出來，我想應該是我的 ASEN 分配器沒有支援 ARC

與其再買一台有 ARC 的分配器，是不是直接買一條光纖從現在的分配器接到 RX V475 比較划算呢?

Volf

Volf
個人積分：14959分
文章編號：84575655

14959分

9樓

2022-04-06 20:16

Succnomo wrote:
這樣我懂了，謝謝解惑...(恕刪)

ASEN 已有但不支援ARC，這樣可以同我之前描述的接法，所有裝置接到環擴HDMI IN，環擴HDMI OUT接ASEN INPUT，ASEN OUTPUT分別接電視與投影機，由於ASEN不支援ARC，這樣看電視內建的YouTube或Netflix時就無法利用ARC回傳聲音，建議不要用電視內鍵的APP，買一個Chromecast with Google TV或Apple TV 4K接環擴HDMI IN，這樣可以得到最好的音效！

當然也可以同你說明的方式，所有裝置接到ASEN，ASEN再接一條光纖到環擴，但電視也要再接一條光纖到環擴，看電視內建的APP時才有聲音，這樣使用上比較不方便且光纖支援的音效不會比HDMI好，你可以參考以下網路爬文表格，但相關數據並不準確，參考就好！

Succnomo 樓主

V大真是太專業了! 謝謝您的建議，我會參考的! 也謝謝其他大大熱心的回覆

2022-04-06 20:44

Volf

Succnomo 不客氣！

2022-04-06 20:54

Succnomo

Succnomo
個人積分：10分
文章編號：84575856

10分

樓主

2022-04-06 20:58

Volf wrote:
當然也可以同你說明的方式，所有裝置接到ASEN，ASEN再接一條光纖到環擴，但電視也要再接一條光纖到環擴，看電視內建的APP時才有聲音

不過 V大，請問如果兩條光纖都要接到擴大機，但我這台擴大機應該是只有一個 SPIDF 孔，這樣要怎麼接好呢?
