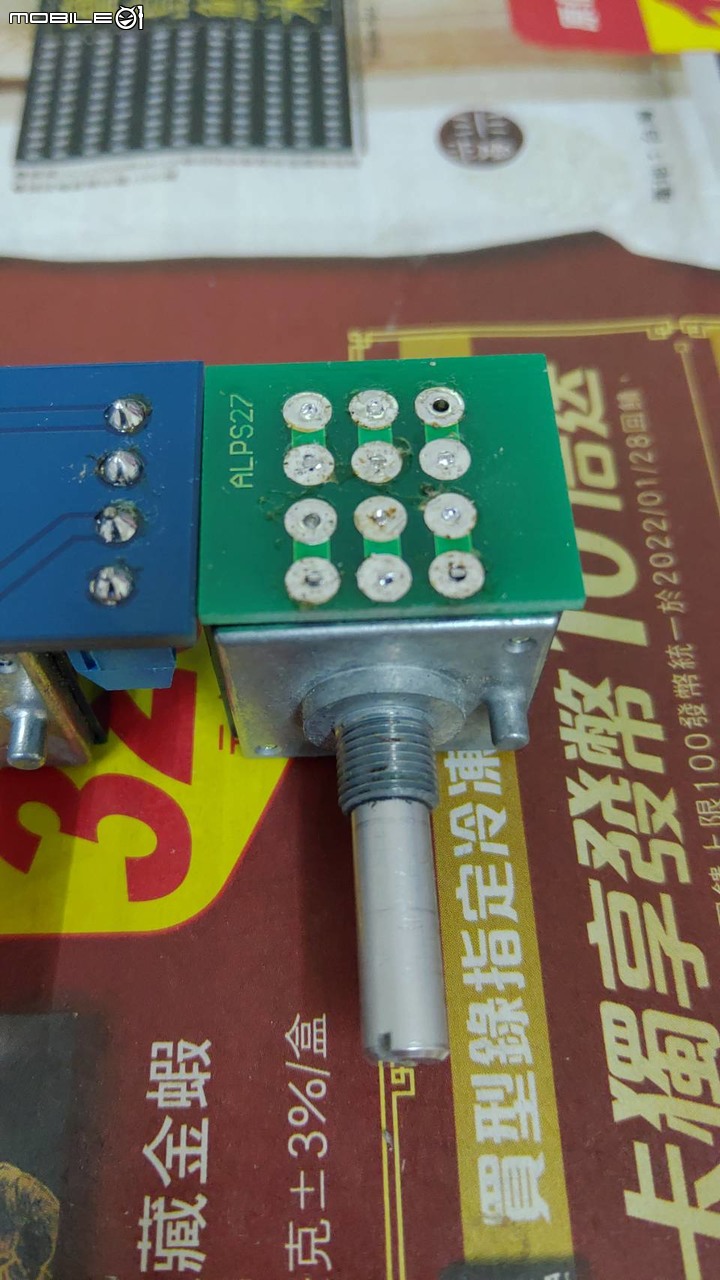

我把凸出電路板磨掉2mm塞進去了
改天拿舊的去材料行找可以用插的針腳
以後就直接拔插不焊了@@"

-----------------------------------------
請問一下懂電子的高手
我的擴大機要換可變電阻
舊的是焊接在接腳
(求教學)可變電阻電線怎麼接(解決)

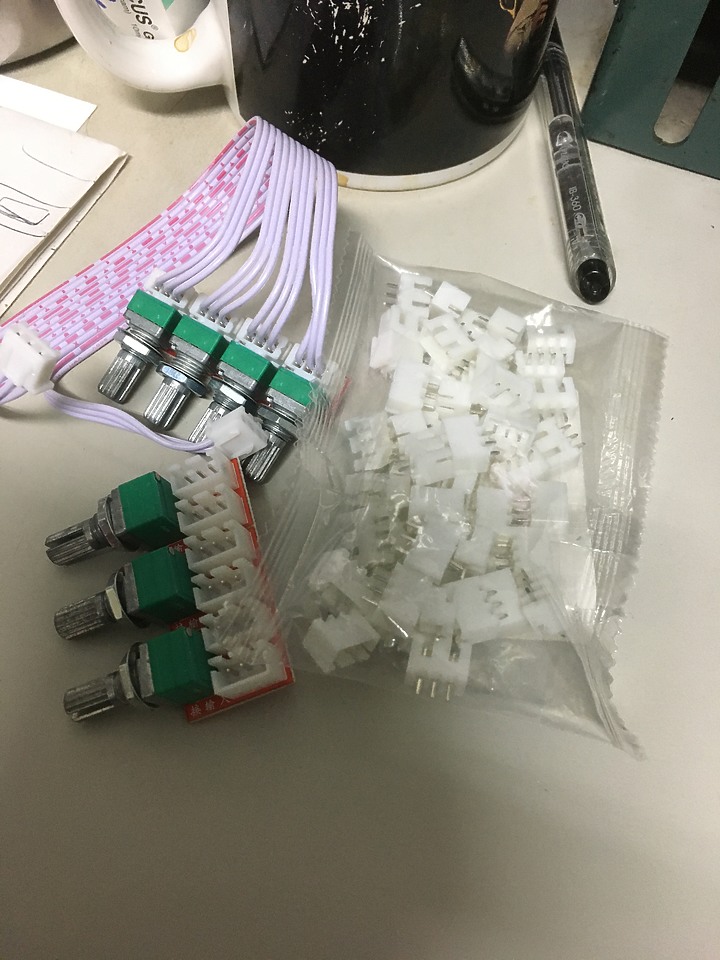

啊我買新電阻店家有賣這種可以接線的板子
(求教學)可變電阻電線怎麼接(解決)

我圈的那2點跟g點是導通的所以都是接地嘛
那這樣我照舊的可變電阻腳位一樣接過去
這樣是正確的嘛(可變電阻規格牌子是一樣的)
(求教學)可變電阻電線怎麼接(解決)

電線就照舊的腳位鎖上去
這樣對吧?
麻煩高手了我都忘光了
-------------------------

奇怪讀書時期解焊就隨便一隻爛的一吸就起來了
現在買一支好的吸力30還吸不乾淨
再用吸錫線也是
是我老了還是工具買錯都買寶工的阿
比以前五金百貨買的還好了吧
(求教學)可變電阻電線怎麼接(解決)

悽慘

這次改版簡直是濫到翻濫到底

2022-01-15 0:32 發佈

文章關鍵字求教學電線

siva01

siva01
個人積分：8510分
文章編號：83957825

8510分

2樓

2022-01-15 0:41

我都加點錫油再吸比較好用。

暗夜審判者樓主

了解我再練看看

2022-01-15 2:09

leoliou

leoliou
個人積分：23476分
文章編號：83957875

23476分

3樓

2022-01-15 0:57

又不是要考電工
反正要換新的
我會選擇直接把舊的破壞
然後再1腳1腳慢慢解焊
會省事很多
真心不騙

暗夜審判者樓主

正在努力中

2022-01-15 2:12

luxor_w

luxor_w
個人積分：5442分
文章編號：83957969

5442分

4樓

2022-01-15 1:38

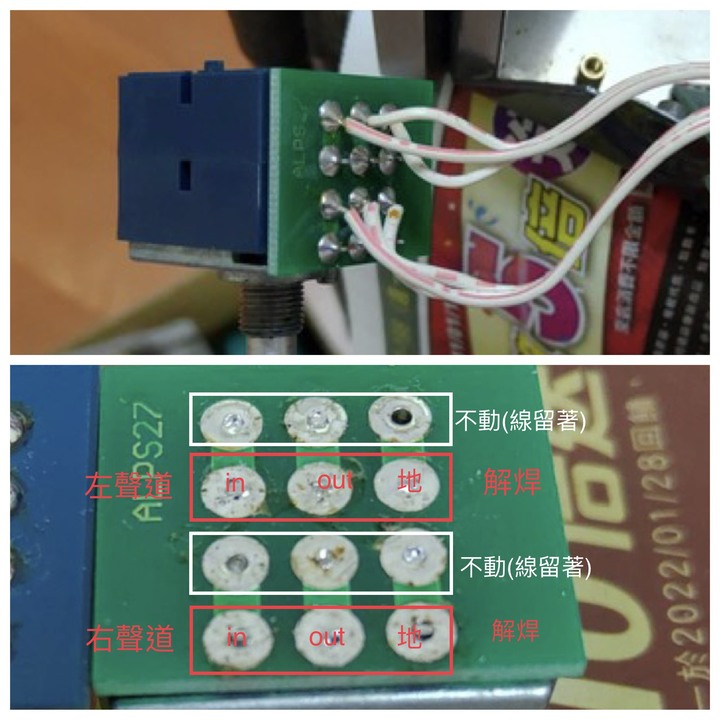

如下圖

白框的部分不用動
紅框解焊、錫吸掉，舊VR取下，新VR裝上焊起來。

那塊藍色的連接板是「多買的」用不著。

樓主已拆成這樣，不如直接把解焊下來的6根線，焊在新買的VR腳上即可。其實一開始把6根線剪下來，再一一焊在新零件腳上比較省事。

暗夜審判者

暗夜審判者
個人積分：904分
文章編號：83958026

904分

樓主

2022-01-15 2:06

luxor_w wrote:

樓主已拆成這樣，不如直接把解焊下來的6根線，焊在新買的VR腳上即可。其實一開始把6根線剪下來，再一一焊在新零件腳上比較省事。

真的直接焊vr還比較快
新的板子多1mm出來撞到零件鎖不上去
白眼翻個底朝天
點我看大圖

偷偷問一下電路板可以用砂紙小磨一下嘛

這次改版簡直是濫到翻濫到底

clwu5724

用砂紙小磨一下,應該是最快的方法, 1mm 很簡單 ! 如果沒砂紙, 磨刀石也可以,但還是砂紙好用 !

2022-01-15 10:53

暗夜審判者樓主

ok了解

2022-01-15 10:57

clwu5724

clwu5724
個人積分：3489分
文章編號：83958957

3489分

6樓

2022-01-15 10:20

都拆到這般了,不如一次改成插線方式,下次在換時,就很輕鬆.

點我看大圖

拆 VR 可以用這種空心針,換滑鼠微動開關也很好用.(照片中間有 VR 與空心針,拆解示意 ...)
點我看大圖

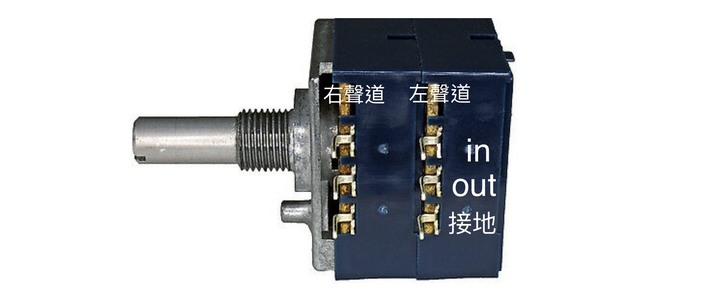

VR 柄對我們的臉,左邊是 IN, 中間是 OUT, 右邊是接地(G). (順時鐘方向)
點我看大圖

一樓,只要新換上去的 VR,與舊的 VR ,方向一致,焊上去就不會錯. (剩下的是規格, A 或 B型與電阻值.)

不過,我遇過,新買來的零件組,就是不能用,查了很久,沒錯啊 !

後來用電表量,才發現錯誤.

MIC 座,可能方向弄反了 ? 錯 ! 是電路板的正反面焊反了 !

原以為廠方不會犯這種錯誤 ! (就是這個 ...)
點我看大圖

(這個電路板是,沒插 MIC 時,輸出是接地的.)

這個是萬用電路板版,VR 也可以用萬用電路板 CLONE,

有現成的,買現成的,好看,好用,但不一定便宜.
點我看大圖

暗夜審判者樓主

對後忘記空心針排插我再去店家找看看謝謝

2022-01-15 10:59

暗夜審判者樓主

我前幾天爬文也看到有人遇過她說貼紙貼反了我看應該是你這種

2022-01-15 23:54

pc8801

pc8801
個人積分：10685分
文章編號：83959064

10685分

7樓

2022-01-15 10:40

去外面買一個包含可變電阻的diy套件就甚麼都有了.
話說記得以前有段時間好像有點小流行這種東西,
甚至文具店都在賣......

暗夜審判者樓主

有他這個就是半套件的不過是自選零件

2022-01-15 23:55

宅男乙

宅男乙
個人積分：5728分
文章編號：83961214

5728分

8樓

2022-01-15 18:38

暗夜審判者 wrote:
奇怪讀書時期解焊就隨便一隻爛的一吸就起來了
現在買一支好的吸力30還吸不乾淨
再用吸錫線也是

因為那幾個焊點的冷卻速度太快.. 愈大 pad 焊墊, 就會愈快.

元件金屬殼的腳孔, ,電源或接地有鋪銅面時的腳孔, 散熱面積更是大, 更難吸.

要用更大功率烙鐵..

以前好吸, 應該是那些孔的散熱, 沒那麼快..

暗夜審判者樓主

了解

2022-01-15 23:51

暗夜審判者樓主

當時氣到想去尬一台電動吸錫的事後想想換一顆300摳的 VR 噴3.4千買工具好像不太對而且只用1.2次而已

2022-01-16 1:10

clwu5724

clwu5724
個人積分：3489分
文章編號：83963937

3489分

9樓

2022-01-16 10:31

看上面留言,關於工具與一年使用一,二次.

有感而發, 其實,工具真的很重要.

本樓主要更換零件,那個 VR, 從一樓照片中,

這顆 VR 雖有塊電路板,但 VR 電路板到擴大器電路板,

是以電線連結, 也沒使用隔離線.

個人感覺, VR 的電路板上,就只有那顆 VR,

在這種情形下,真的可以不使用那塊 VR 電路板(焊點更少),

新的 VR 直接焊電線,收工.

如此一來,就沒有以上,節外生枝的問題.

只是,一般,都是希望它,維持原來的樣子(設計).

暗夜審判者樓主

是的因為不是很懂避免自己亂搞所以就照他的設計來

2022-01-16 16:51

luxor_w

luxor_w
個人積分：5442分
文章編號：83964122

5442分

10樓

2022-01-16 11:04

luxor_w wrote:
樓主已拆成這樣，不如直接把解焊下來的6根線，焊在新買的VR腳上即可。其實一開始把6根線剪下來，再一一焊在新零件腳上比較省事。

像這樣比較簡單

一把100元出頭的台製福星牌20W烙鐵就可以了。

（下圖）用過的20W台製烙鐵
實測溫度才250度。用了小陣子「習慣」之後也什麼都能焊/解焊了，熟能生巧。

台製發熱蕊比較差，日製goot 15W能上到350～380度 (覺得是100V沒改來台灣用）溫度比較高

clwu5724

這種尖頭的,有時候,真的要上 380~400度,才能處理大焊點,不然得在焊點上,停留很多時間.

2022-01-16 12:56

暗夜審判者樓主

我有買QT-95 比以前亂買的便宜貨好用很多了這幾天爬文也學到正確保養以及用法不然到時候砂紙又拿出來磨就慘死了

2022-01-16 16:49
