沒有rca輸入的主動式低音怎麼接到擴大機的sub out上(z5500)

最近入手了一台二手的dh520
想說舊的z5500重低音是主動式的,可以留著接在擴大機的subwoofer out。

結果看了一下,發現事情不像憨人想的那麼簡單。

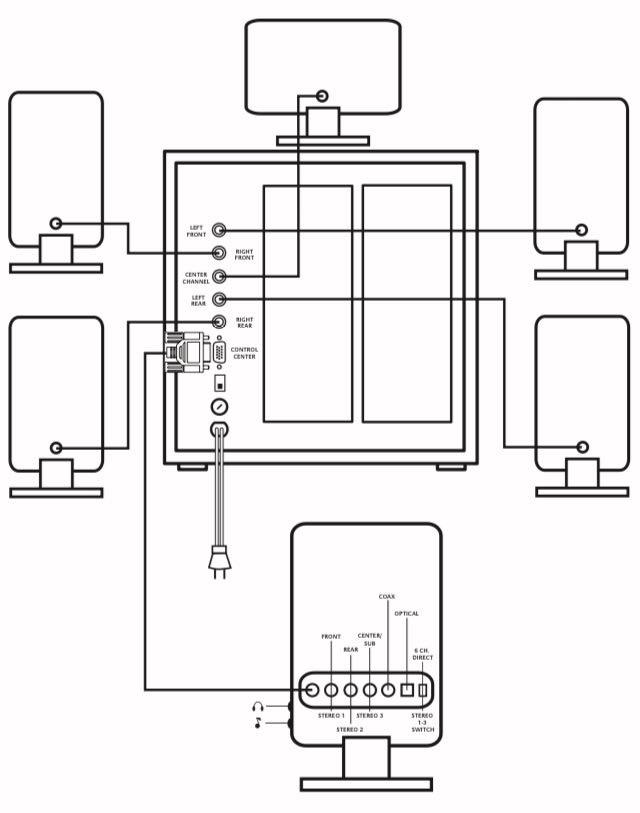

先給各位看z5500的輸入介面
沒有rca輸入的主動式低音怎麼接到擴大機的sub out上(z5500)

z5500要先接一條線的中控台,然後訊號再輸入到中控這邊,中控只有3個3.5mm跟兩個數位的。

沒有rca輸入可以接subout,
稍微爬文,國外論壇有人說他用3.5mm to rca可以用,但是那位說他是3.5mm接到z5500中控,然後rca的白色端子接到擴大機的sub out (紅色就沒接),我對這個說法是有點存疑的。

所以想上來請教一下各位,這種狀況要買哪種線才能讓z5500接到擴大機上面呢?

然後再請教一下,接subout的線跟一般紅白rca是一樣的嗎?還是他有另外的名稱?
因為拿手邊的紅白rca線插上去發現是可以吻合的,但第一次接觸到環擴介面,對後面那堆端子不是很熟悉...
2021-12-17 0:59 發佈

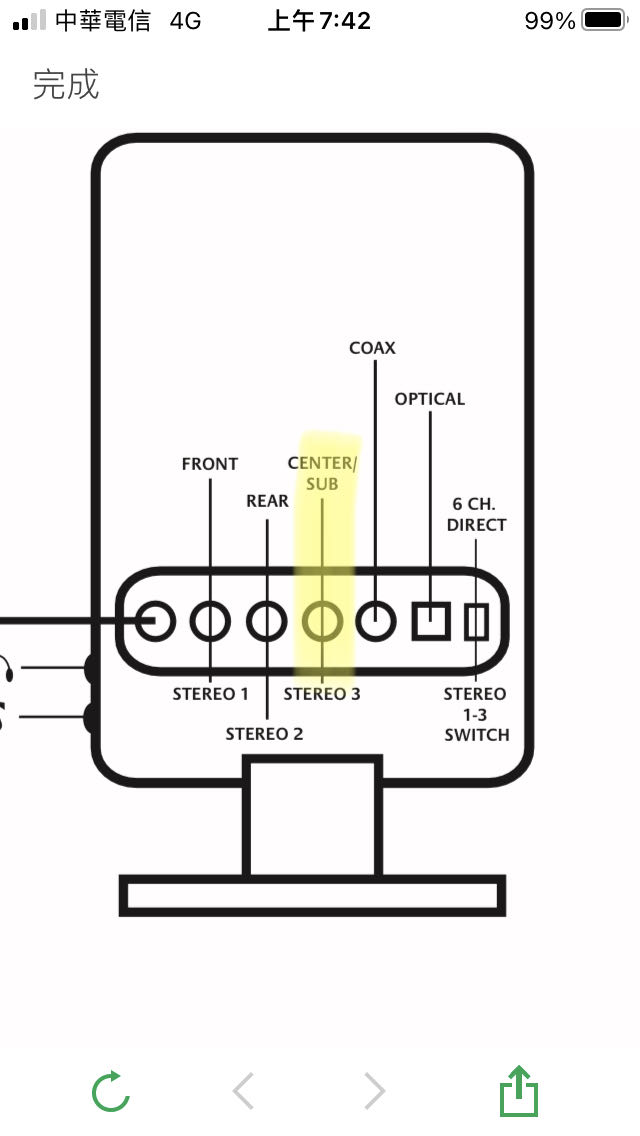

把擴大機的subwoofer out 接到照片上紅圈的位置。


因為樓主沒提供擴大機的型號或subwoofer out接頭資訊,反正z5500這端是3.5 mm耳機孔,擴大機subwoofer out接頭是甚麼規格(3.5 mm耳機孔 還是 RCA音訊孔),兩個接頭用合適的線材連接即可。


Volf

[讚][拇指向上][100分]

2021-12-17 10:14
ray0220 wrote: 沒有rca輸入可以接subout,
稍微爬文,國外論壇有人說他用3.5mm to rca可以用,但是那位說他是3.5mm接到z5500中控,然後rca的白色端子接到擴大機的sub out (紅色就沒接),我對這個說法是有點存疑的。

樓上大大回的是正解,另外你查到國外論壇的接法是沒問題的!主要是因為 sub out 只有一個訊號輸出,你使的 Z-5500 是 5.1 電腦喇叭,共需要 6 個輸入訊號,依照使用手冊說明,使用三個 3.5mm 的類比輸入,每個 3.5mm 負責輸入 2 個訊號,因此只要一個 RCA 接頭接 sub out,剩下一個 RCA 不用接,另一端 3.5mm 接到下圖的位置即可,以上提供你參考!



相關使用手冊提供你參考:

https://download01.logitech.com/support/13098.1.0.pdf

https://download01.logitech.com/support/13099.1.0.pdf
目前看起來可以用dh520的subwoofer(audio out)接到z5500的重低音的coax,
線材使用數位同軸線, 如果沒有, 先用一般數位紅白線接上,
其他衛星喇叭比較麻煩, 因為dh520的環繞喇叭接頭是用夾的,
所以你原來的線要處理一下, 而原來z5500的控制器都不用使用了,
訊源只要接到dh520擴大機, 再由dh520擴大機處理解碼跟環繞喇叭的輸出.
hch2006 wrote: 目前看起來可以用dh520的subwoofer(audio out)接到z5500的重低音的coax,

Z-5500 的重低音沒有其他輸入,只能透過中控台提供訊號,因此還是只能 sub out RCA 轉 3.5mm 接中控台,再由中控台提供訊號給重低音。

hch2006

喔, 這個才是重低音

2021-12-17 9:41
Volf

對啊!就是這樣樓主才需要大家協助,願意發文幫助他人的都是值得稱讚的!

2021-12-17 10:00
Volf wrote:
因此只要一個 RCA 接頭接 sub out,剩下一個 RCA 不用接,另一端 3.5mm 接到下圖的位置即可,以上提供你參考!

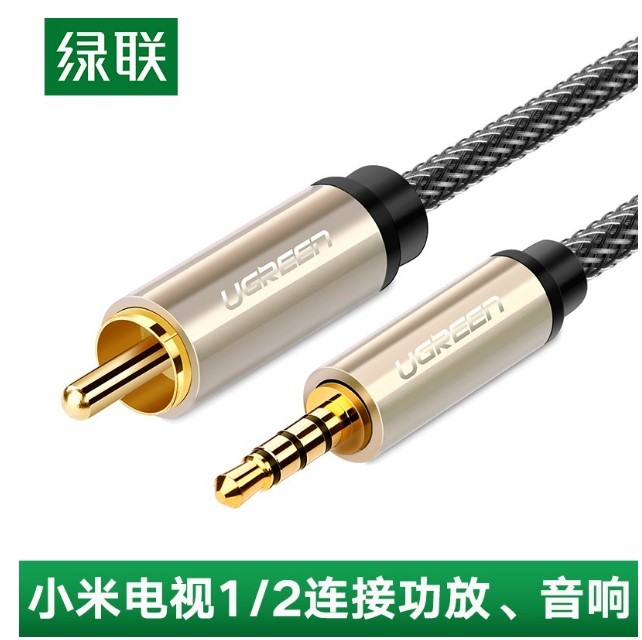

可以直接去買數位同軸轉3.5mm,就比較不會搞混,也不會有一個RCA頭不接懸在外面很難看的問題。
Volf

我只是說明國外論壇的接法可行,大大提供的線材更佳![讚][拇指向上][100分]

2021-12-17 10:13
