[DIY喇叭] 緊湊的迷你超低音喇叭

這是我在Mobile 01的第一篇文章，也許能在這邊跟有興趣DIY的同好相識。

總之先說起這顆喇叭的構想，它不是我的第一個作品，也不會是最後一個，老早就已經有過類似的設計與想法，但之前的尺寸都相當的小（下圖）

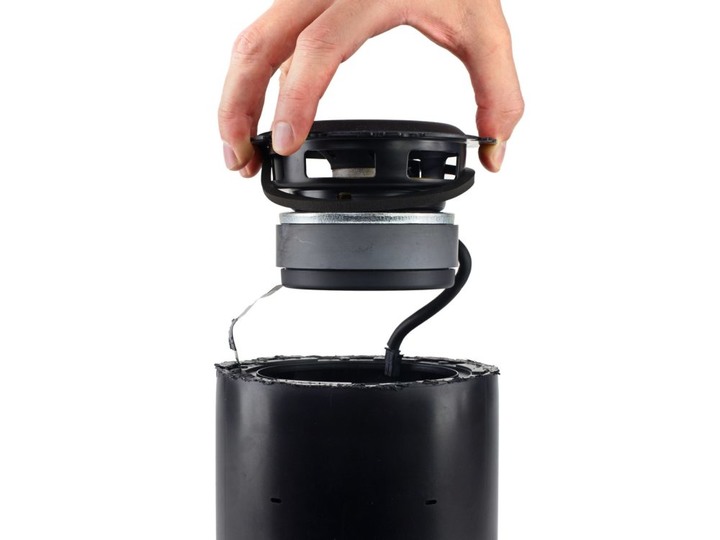

喇叭單體的性能一直都是首選，但價格也是，所以不少單顆就要數千元的喇叭一直沒有被我納入考慮範圍（例如下圖裡面的喇叭）。




（說不定眼尖的人一眼就認出這是哪一牌的喇叭了）

直到我在神奇的網站看到了有人在賣這顆喇叭



我很快的就意識到，這不是用在Homepod上面的喇叭嗎？



於是腦中冒出了許多大膽的想法，像是在烹Hub上...
簡單說是將之前的設計放大兩、三倍，設計的理念都是小，就是要小！
要設計一個大又震撼的喇叭還不容易，要縮小才不容易，喇叭的低音最看重的就是推動的空氣量，不是輻射面積（就是喇叭的尺寸啦），就是喇叭本身的衝程（前後移動的距離），小喇叭低音不強，就是因為輻射面積不夠，那我只要想辦法增加輻射面積就行了，跟之前的小喇叭一樣，採用被動輻射（一種喇叭類型的統稱）的設計。

之後買了兩片6.4吋被動輻射跟兩顆Homepod的喇叭，除了這些還有一些小零件，拿起那片被動輻射後（下圖）

我想到這個影片中喇叭有的問題，它的被動輻射有嚴重偏移的問題，我可不希望我做出來的喇叭有這種問題

（注意兩側的被動輻射，在這影片裡是左邊比較大片的那個，在移動的時候不是直進直出，會扭動的很嚴重）

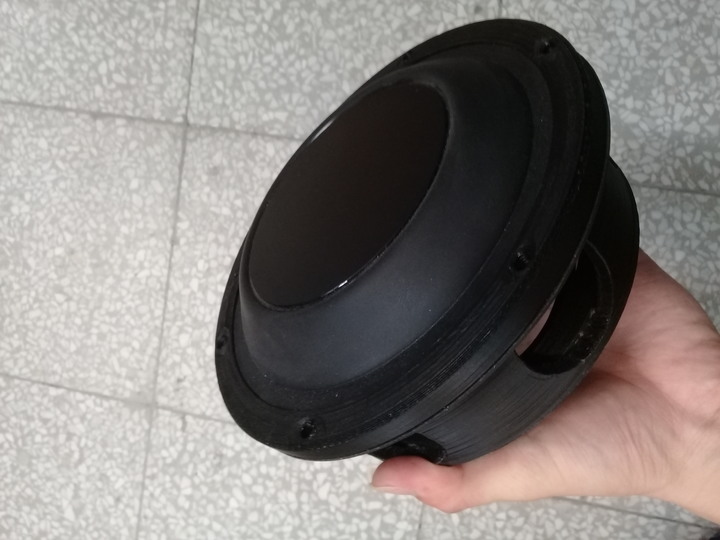

因此我設計了個給外殼給它，還有穩定用的彈波（Damper）









材料用的是3D列印常用的PLA，原本想想就覺得不妥，PLA雖然硬，但不是很有彈性的材料，於是...



有想DIY類似東西的各位，強烈建議用這首做極端測試，很顯然我的第一版彈波不合格

https://www.youtube.com/watch?v=Hw6GIEGpVdc


那就換上有彈性的材料不就好啦！
沒錯，但因為材料的特性不大一樣，所以又重新設計了一次






再來就是把先前測試好的負重（在斷掉的那張照片裡看的到）給牢牢地黏到被動輻射後面留下來的孔裡，這些負重是在五金行買的華斯，針管裡的是環氧樹脂

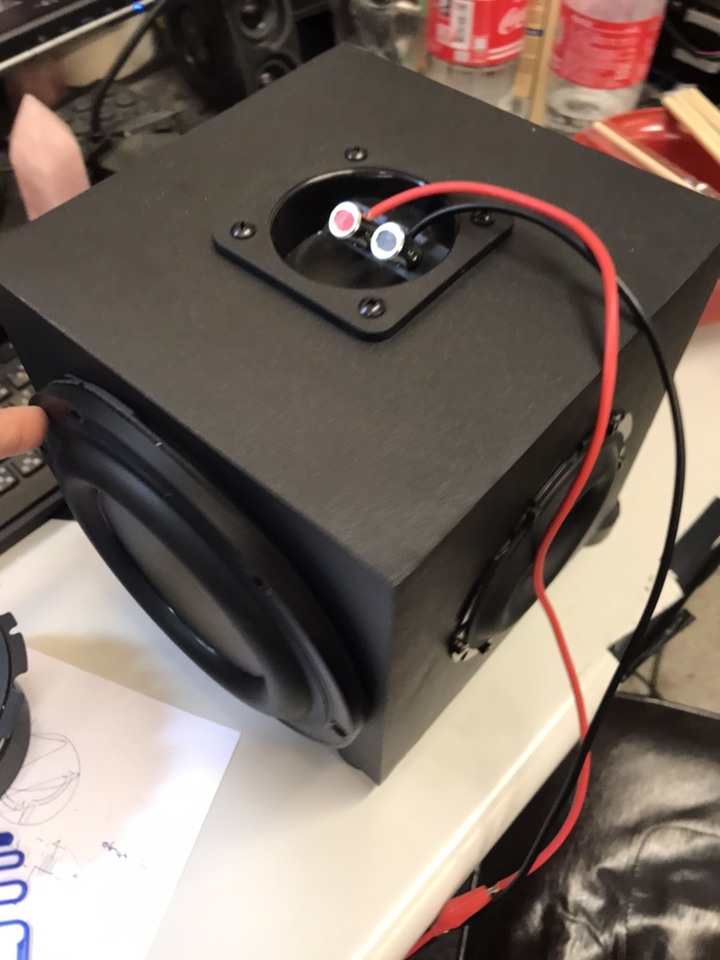

馬上裝到盒子上測試，這次一點問題都沒有，幫箱體貼上霧霧黑黑PVC皮，距離終點不遠了！





貼完皮後只差比喇叭跟被動輻射鎖上去，大功告成 ！







最後就是測試時間了，在最低端的聲音不是那麼的讓然滿意，30~40Hz左右的部分，用EQ做了些調製整，這顆喇叭只有不到8公升的超小容積（長、寬、高各20公分），可是低音卻狠狠地打到了30Hz才迅速的消失，延伸到的最低點大概是在25Hz，在下去的頻率就沒什麼感覺了，以第一個測試品來說，我相當的滿意，希望各位也看得滿意，我可以保證，一定會有第二版，只是不知道什麼時候就是了...

（第一次準備照片，數量跟品質都有點糟，希望各位見諒）
