書中收音機可變電阻敘述是否有誤?請高手解答

ghegky

ghegky
個人積分：2分
文章編號：79110496

2分

樓主

2020-09-18 3:26

在圖書館借一本有關電腦運作原理的圖解書,某一段敘述[收音機音量調整鈕的構造原理],怎麼看都覺得怪怪的:

環形線圈是電阻絲構成的,如果順時針往右轉,電流應該是經過越多電阻絲,電阻越大,電量越小,音量也跟著變小才對吧?

請高手解答

2020-09-18 3:26 發佈

文章關鍵字書中收音機高手解答

luxor_w

luxor_w
個人積分：5274分
文章編號：79110931

5274分

2樓

2020-09-18 7:29

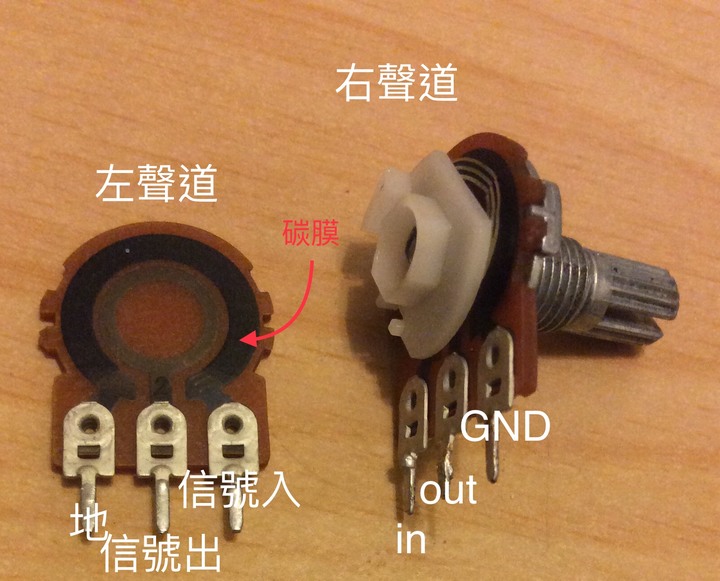

實際拆解一顆，如圖
往右轉，信號入與信號出碳膜路徑變短

左轉到底，訊號接地為靜音

me5888

me5888
個人積分：7692分
文章編號：79111359

7692分

3樓

2020-09-18 8:31

可以導電的石墨或導電塑膠

怎麼是絕緣材料

什麼鬼

而且左轉到底

應該是電阻最大（10k,50k,100k...）（volume 0）

右轉到底（volume max）

luxor_w

luxor_w
個人積分：5274分
文章編號：79111910

5274分

4樓

2020-09-18 9:17

可變繞線電阻
比較常見在家電上，如風扇、抽水等用到馬達電流調節。音響訊號的電壓低比較沒看過。電阻絲稱為絕緣可能是語病……

左轉右轉是看地線接在哪一個pin上，如音響左右聲道會用「雙聯式VR」，轉動方向互為鏡像。

圖片取自網路

宅男乙

宅男乙
個人積分：5728分
文章編號：79112441

5728分

5樓

2020-09-18 9:51

ghegky wrote:
在圖書館借一本有關電(恕刪)

無知列寫3小..

既然後面都說電荷流經線圈了, 那表示轉動接點是接觸在螺旋線上, 那螺旋線怎麼還會是絕緣體?

螺旋線要是絕緣體, 那轉動接點應該是接觸在兩線間底下的月環形碳膜的表面上.

而那個線, 是為了造成轉動時的段落感 ..

不要看這種的, 最好去找高工電子科的電子材料課本來看..

像這種的..

liu3917

liu3917
個人積分：458分
文章編號：79115343

458分

6樓

2020-09-18 13:04

luxor_w wrote:
實際拆解一顆，如圖往(恕刪)

一般來說碳膜(由導電碳漿印刷而來)是可導電的，但也有一種高阻抗的碳膜且阻抗值與碳膜的長度成正比例，常被用來做可變電阻，所以經過碳膜的長度愈大，阻抗愈大，電流就愈小。

ghegky

ghegky
個人積分：2分
文章編號：79123634

2分

樓主

2020-09-19 3:42

luxor_w wrote:
往右轉，信號入與信號出碳膜路徑變短

所以比照上面的例子

信號入=電流進入
信號出=電流輸出

碳膜=環形線圈(電阻)

更正的地方是,電流應該是從右邊進入然後中間流出去,這樣往右轉的時候音量才會放大(路徑變短,電阻小),往左音量變小(路徑變長,電阻大)....................對吧?

(原始圖面上是電流是從左邊進入,中間流出)

Analog.P

Analog.P
個人積分：328分
文章編號：79124219

328分

8樓

2020-09-19 8:06

ghegky wrote:
所以比照上面的例子....(恕刪)

唉! 原來書中的說明是正確的

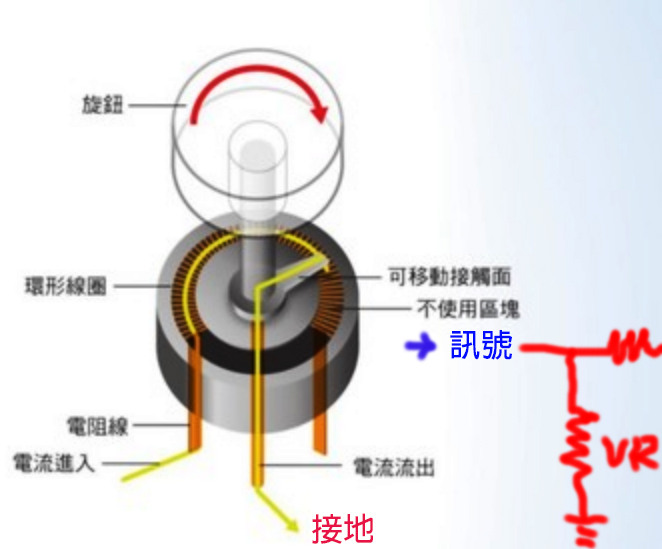

早期的收音機音量調整很簡單
就是一個接地衰減旁路(右下角圖)

點我看大圖

音量旋鈕轉到最左邊,訊號短路沒有聲音
音量旋鈕轉到最右邊,電阻最大訊號衰減最小

ghegky

ghegky
個人積分：2分
文章編號：79129003

2分

樓主

2020-09-19 18:03

Analog.P wrote:
唉! 原來書中的說明(恕刪)

不對,我的意思是書上面電流是從左邊進入
但是我的意思是電流從右邊進入,然後中間出來(你講的接地的意思)

我也不知道我講得對不對,還是沒有人可以解答= =

Analog.P

Analog.P
個人積分：328分
文章編號：79129405

328分

10樓

2020-09-19 19:03

ghegky wrote:
不對,我的意思是書上面電流是從左邊進入
但是我的意思是電流從右邊進入,然後中間出來(你講的接地的意思)

我也不知道我講得對不對,還是沒有人可以解答...(恕刪)

書上的說法是正確的(電流是從左邊進入)
你的說法不對~
