[DIY] 真空管後級：6AS7GA OTL 2x90W

Steven Yen
個人積分：2分
文章編號：78940483

2分

樓主

2020-09-03 22:15

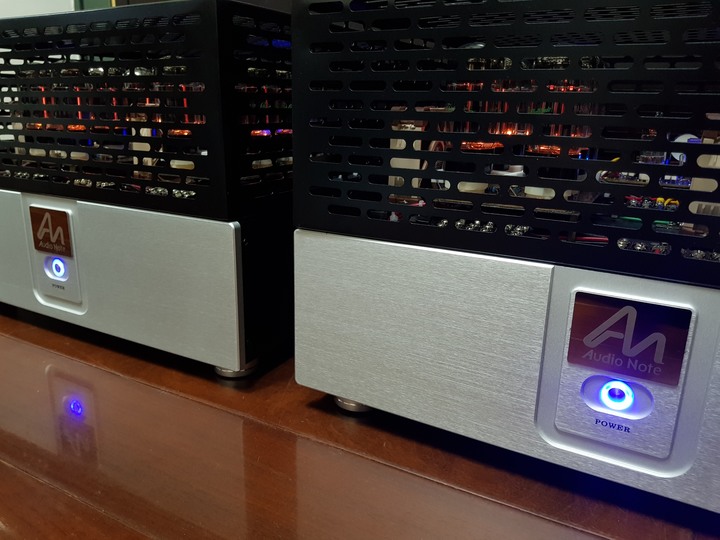

經過一年時間的研發，今日（2020/8/30）終於完成。試聽結論：聲音表現細膩柔美，全面，韻味也非常好，低頻紮實，動態好，中頻飽滿，高頻延伸很好。整機無交流聲及哼聲。相關資訊，請參考http://sacds.blog.fc2.com/blog-entry-8.html。

1.PCB：14PCS (150mmx100mm)。
2.Input：RCA or XLR
3.Output Power： 90W
4.GE6AS7GA ：24pcs
5.ECC82：6pcs
6.ECC83：2pcs
7.高壓延遲保護
8.高壓預熱 6 分鐘
9.OTL 專用的喇叭保護電路
[DIY] 真空管後級：6AS7GA OTL 2x90W

2020-09-03 22:15 發佈

文章關鍵字 GA OTL 2x90W DIY

Robinnibor

Robinnibor
個人積分：222分
文章編號：78956127

222分

2樓

2020-09-05 10:28

純A類還是AB類？

Steven Yen

Steven Yen
個人積分：2分
文章編號：78963746

2分

樓主

2020-09-06 7:29

OTL 為了要達到耐用, 真空管壽命長, 而且不燙的目標, 功率級的偏壓必須越低越好. A類放大, 或是任何接近A類放大只是自尋煩惱而已. 為了要有足夠的輸出功率, 而把功率管的工作點設於臨界狀態. 這是一切問題的根源!
真空管產生的電流越大, 它的溫度就越高, 真空管壽命就越短. 音樂訊號具有動態的本質, 相當 "暴力" 樂音的動態範圍約在20 dB 左右. 這意味著, 如果一台擴大機在峰值時能輸出 100 瓦, 它的平均輸出就只有 1 瓦. 更小的訊號就只須要不到1 瓦的功率.顯然擴大機在一般情況下只產生相當低的功率, 相對而言, 在峰值時的工作能力就越發顯得重要.
幾乎所有其他的 OTL 擴大機功率管的工作點都設於最大屏耗 (maximum plate dissipation),這是最大的錯誤! 在峰值時, 功率管將會嚴重過荷. 因為功率管的屏極已經處於臨界狀態, 沒有任何預留空間可以吸收暫時過荷所產生的能量.結果是功率管越來越熱, 越來越容易出問題. 您的聆聽室也跟著越來越熱.

如果將功率管的偏壓設在較低的工作點, 屏極的溫度也會遠低於極限. 在峰值時, 屏極的溫度會上升, 但是,平均而言將會在容忍限度以下. 我把這個方法稱為 "熱量預留" (thermal reserve). 所以,功率管的溫度與耐用程度主要決定於偏壓設定. 對一台穩定的 OTL 而言, 功率級必須採行AB類放大.

我們如何克服真空管AB類放大所產生的交越失真 (crossover distortion)? 答案是: 何謂交越失真?朋友們, 多年來我一直在尋找真空管AB類放大所產生的交越失真, 但是, OTL 根本聽不出有 "交越失真",就算是我所設計的其他傳統擴大機也聽不出有所謂的 "交越失真". 我實在是百思不得其解為什麼世界上那麼多人說什麼 "A類推挽擴大機比較線性,沒有交越失真". 我想這個音響神話又是市場商人自編自導的謬論, 目的只是想讓人們放棄 AB類擴大機, 追求更高價位, 容易出問題的A類擴大機. 如果美國在二次大戰時生產的真空管裝備都像現在的 "高檔" (High-End) 擴大機的話, 美國可能已經被其他國家統治了.我的經驗是: 所有推挽擴大機都應該採行AB類放大. (早年, AB類放大主要的目的並不是為了要消除 B類放大的交越失真. 事實上,設計師們並不認為B類放大會有交越失真. 反而是小訊號時, 整個正弦波失真較嚴重! B類放大, 真空管的工作點設定非常低. 對於小訊號來說,因為真空管特性曲線在屏極電流小時曲率大, 小訊號時, 失真較嚴重. 提高工作點電壓可以大幅減少小訊號的失真. 細節請參考: J.Deketh, Fundamentals of Radio-Valve Technique, 1949, pp 222-232. 功率晶體在B 類放大時, 如果只用一個 PNP 和一個 NPN 功率晶體, 的確會產生交越失真. 但是, 如果設計偏壓電路時小心一些,就可以避免產生交越失真. 請參考: P. Horowitz, W. Hill, The Art of Electronics, 2ndEdition, 1989, p 92. 翻閱幾本書後, 也就釋懷了.)

Celibidache88

Celibidache88
個人積分：1187分
文章編號：78964420

1187分

4樓

2020-09-06 9:38

音響性好不一定就好聽，

音響性差不一定就難聽。

很多人不知道... Naim Nait 其實是 B 類擴大機

繼續閱讀

Naim 創辦人 Julian Vereker還真特立獨行，來個＂純Ｂ類＂。Naim卻是賓利轎車的御用音響。

Robinnibor

Robinnibor
個人積分：222分
文章編號：78966337

222分

5樓

2020-09-06 13:35

Celibidache88 wrote:
很多人不知道... Naim Nait 其實是 B 類擴大機

這就很神奇。能提供資料來源嗎？我上他們官網沒找到

luxor_w

luxor_w
個人積分：5442分
文章編號：78966623

5442分

6樓

2020-09-06 14:06

A類 AB類，問真空管可能是劃錯重點，而且這還是部OTL真空管。

請容這裡「科普」一下
真空管基本觀念是每個聲道都有OPT輸出變壓器，而一般晶體機沒有（麥景圖有）。因為真空管內阻高很多，而喇叭阻抗很低，輸出阻抗高輸入阻抗低，功率無法傳遞出去，會反射回來。需要一個變壓器匹配阻抗，把真空管這端阻抗降低。此外OPT還有隔離直流輸出作用。
多個變壓器會改變音質很多，本身就是個線圈，電感效應會影響高頻延伸，還有相位改變。

———科普完畢

要怎樣真空管可以沒有OPT，這就有OTL(output transformer less)設計。
首先找內阻低的功率管，再通過並聯降低阻值。OTL真空管一大特色就是超多管，且十分耗電。功率管選擇會跟一般常見真空管（EL34, KT88, 300B, 2A3) 不同。6AS7因為低內阻 (<300)就是常見之OTL管。
但其實OTL製作不容易，電路主要有SEPP and circlotron等結構，先不細說。OTL還有一點天限就是電路如不夠穩定，容易變成燒叭神器，很多公司都栽過，因此重點來了，OTL市場罕見。

Homepod變磚恢復 https://ppt.cc/fDAerx

Robinnibor

Robinnibor
個人積分：222分
文章編號：78966803

222分

7樓

2020-09-06 14:33

luxor_w wrote:
A類 AB類，問真空管可能是劃錯重點，而且這還是部OTL真空管。

你是說真空管擴大機沒有分A類，AB類嗎？

luxor_w

luxor_w
個人積分：5442分
文章編號：78966959

5442分

8樓

2020-09-06 14:51

Robinnibor wrote:
你是說真空管擴大機沒(恕刪)

有，真空管有分A1, A2, AB1, AB2...是看工作點，根據特性曲線畫負載線～bala～bala
一般SE大都做A1，PP也差不多。OTL算另類....AB，OTL管大多工作於較低屏壓，直接耦合喇叭。

Naim B類廣為周知。Google 「NaimＢ類」

Homepod變磚恢復 https://ppt.cc/fDAerx

blackleo

blackleo
個人積分：5599分
文章編號：78967036

5599分

9樓

2020-09-06 15:02

有成品機可以試聽嗎

訊源：Accuphase DP-70V 管機：Melody SP9-R 訊號線：TaraLabs The One 喇叭線：Shark 406、ATL

Steven Yen

Steven Yen
個人積分：2分
文章編號：78968033

2分

樓主

2020-09-06 17:29

沒有，需要自己 DIY
