KINYO KY-950音響電阻毀損

sony8806

sony8806
個人積分：5分
文章編號：78756614

5分

樓主

2020-08-19 21:22

手頭有一個KINYO KY-950音響，內部整流器前方有個電阻(R19)銹蝕毀損，完全看不出規格，現在低音完全出不來，請問有誰知道這個電阻原本是什麼阻值的嗎？謝謝 KINYO KY-950音響電阻毀損

2020-08-19 21:22 發佈

文章關鍵字 KINYO KY-950音響電阻 KINYO KY-950音響電阻毀損 950

upsir

upsir
個人積分：2422分
文章編號：78761310

2422分

2樓

2020-08-20 10:15

送修，有內傷問題，就算找到正確的阻值，內傷問題不解決，換上去一樣在燒給你看！

sony8806

sony8806
個人積分：5分
文章編號：78763158

5分

樓主

2020-08-20 12:07

upsir wrote:
送修，有內傷問題，就(恕刪)

內傷問題我不擔心，其他的我會修，但這個不知道阻值的電阻才是大問題

宅男乙

宅男乙
個人積分：5713分
文章編號：78765284

5713分

4樓

2020-08-20 14:29

sony8806 wrote:
其他的我會修，但這個不知道阻值的電阻才是大問題

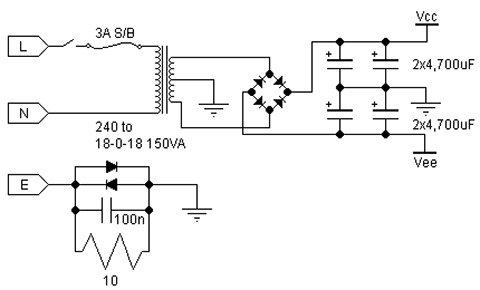

那你就先給它局部反layout 成電路圖咩, 像如下這樣....

看看那顆電阻是接在哪裡..

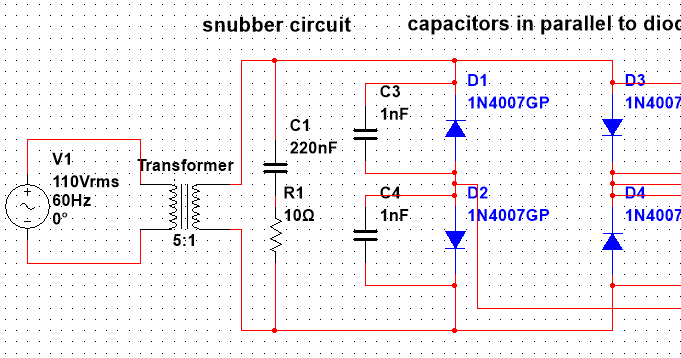

看是不是像下圖的 R1 串一顆小電容..

SebastianT

SebastianT
個人積分：1392分
文章編號：78765500

1392分

5樓

2020-08-20 14:45

如果你有維修(焊槍焊錫電錶)之類的周邊及經驗與現有周圍需要更換的原件那可以DIY

不然要去購買與風險評估

以這組的價格不如再去買一組比較快及安全

sony8806

sony8806
個人積分：5分
文章編號：78769289

5分

樓主

2020-08-20 19:39

謝謝各位，現在還在嘗試反推電路圖
電表還有拆焊器具我這邊齊全，基本可以弄到像電動吸錫槍之類的東西，別人拿來這個音箱的時候我也查過這玩意的價格了(我甚至不期望對方會多感謝我),但有時候維修就只是圖個樂趣

CS_TANG

CS_TANG
個人積分：3750分
文章編號：78769433

3750分

7樓

2020-08-20 19:54

lockquote>sony8806 wrote:
謝謝各位，現在還在嘗(恕刪)應該比較像SNUBBER中的電阻,金屬皮膜電阻變色但阻值應該還在,至於電阻是否會過熱,可能SNUBBER ceramic 電容可能掛了.

sony8806

sony8806
個人積分：5分
文章編號：78771465

5分

樓主

2020-08-20 23:17

CS_TANG wrote:
lockquote>sony8806...(恕刪)

這顆電阻狀況比較像是銹蝕後掛掉

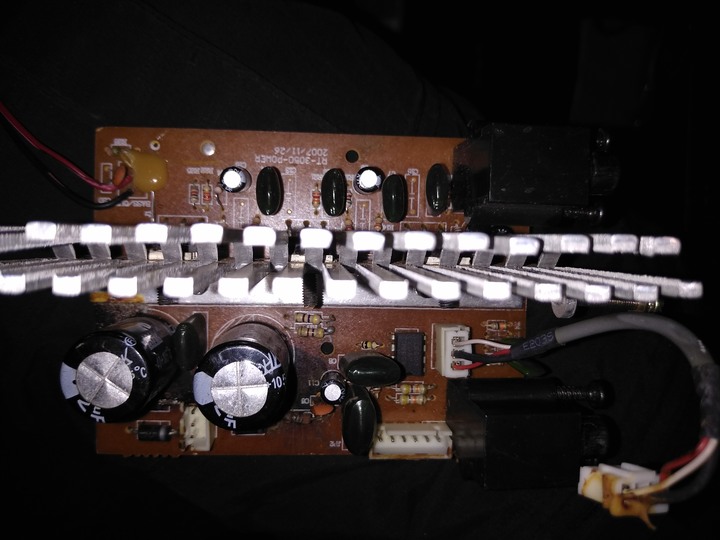

包括旁邊整流器和陶瓷電容也有些許鐵鏽和綠銅銹，外皮幾乎全沒了，用30倍放大鏡勉強看到中央疑似黑色和棕色的兩個色環，但也有可能是經過高溫後變色
該電阻從大電容的地方經過插腳拉到前面板上10k歐音量調整旋鈕的小板，和一個穩壓管及100uF電容連接

sony8806

sony8806
個人積分：5分
文章編號：78903036

5分

樓主

2020-08-31 22:53

感謝各位，已完修
把電阻鏽蝕的兩頭打磨後測得是470歐，最後加換低音部分的TDA2030，目前測試一切正常
