BTL 的喇叭線要怎接

zombie1

zombie1
個人積分：0分
文章編號：78208299

0分

樓主

2020-07-05 7:14

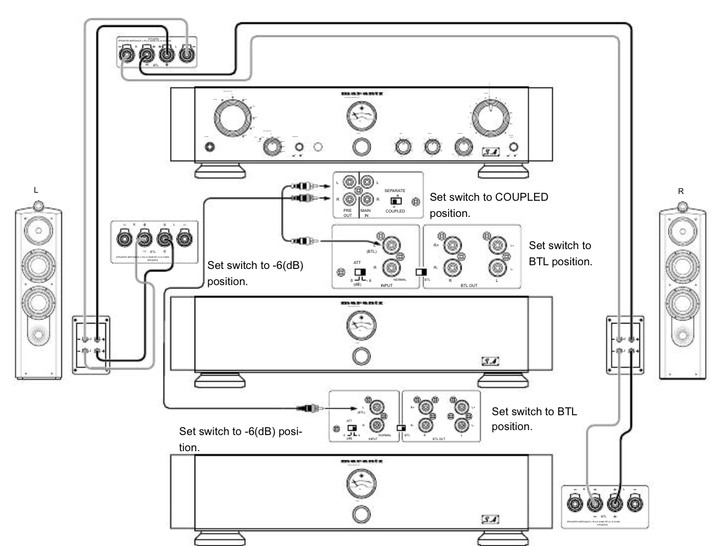

想請問版上前輩如下圖的架構

推低音的BTL的後級以級喇叭該如何接呢?

這時候喇叭應該只剩下一組叉口
那要如接擴大機這邊的喇叭輸出端? BTL 的喇叭線要怎接

2020-07-05 7:14 發佈

文章關鍵字 BTL 喇叭線

luxor_w

luxor_w
個人積分：5284分
文章編號：78208343

5284分

2樓

2020-07-05 7:26

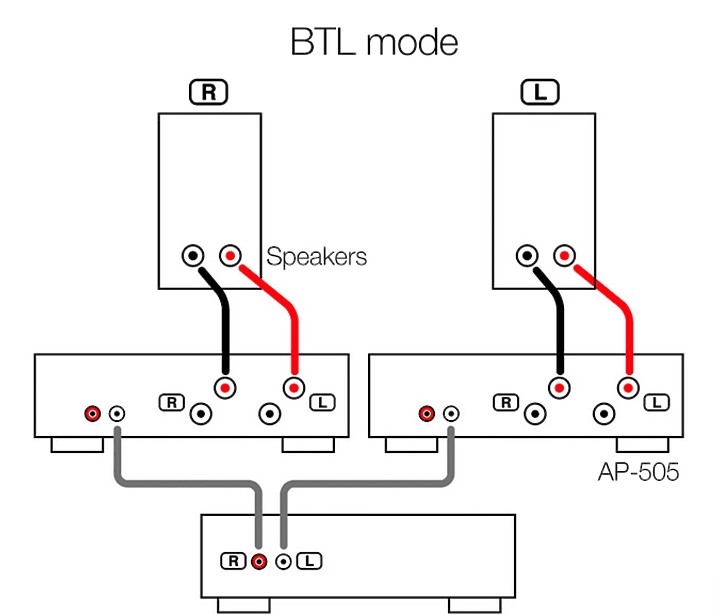

如果是樓主圖中的這組喇叭的話

zombie1

zombie1
個人積分：0分
文章編號：78208443

0分

樓主

2020-07-05 7:53

luxor_w wrote:
如果是樓主圖中的這組(恕刪)

應該是說

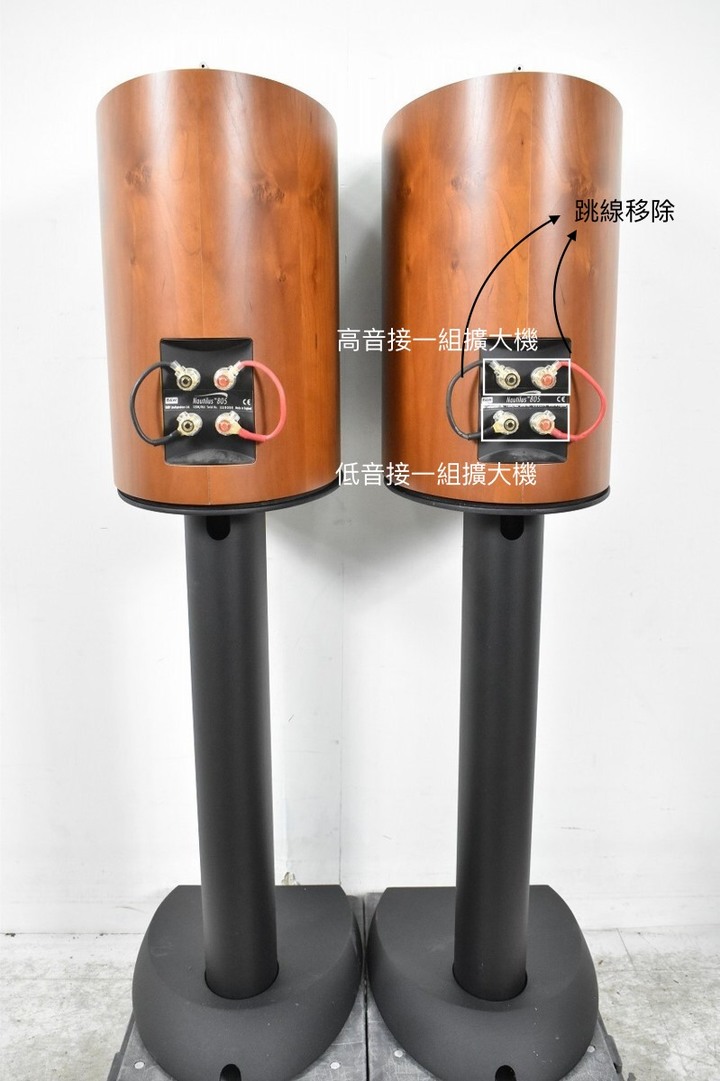

我理解這個跳線要拿開

一支喇叭有一對端子處理高音一對端子處理低音

但是擴大機端本來就有LR的輸出現在設定成BTL
是要從哪一個輸出
或是要從哪兩個端子連接到喇叭?

舉例來說
喇叭線要接擴大機的哪兩個端子? 這樣就比較清楚我是這邊不確定要怎接

luxor_w

luxor_w
個人積分：5284分
文章編號：78208558

5284分

4樓

2020-07-05 8:16

luxor_w wrote:
如果是樓主圖中的這組(恕刪)

續
如果是樓主圖中這組擴大機的話

ju5888

ju5888
個人積分：1080分
文章編號：78208816

1080分

5樓

2020-07-05 8:54

zombie1 wrote:
應該是說我理解這個(恕刪)

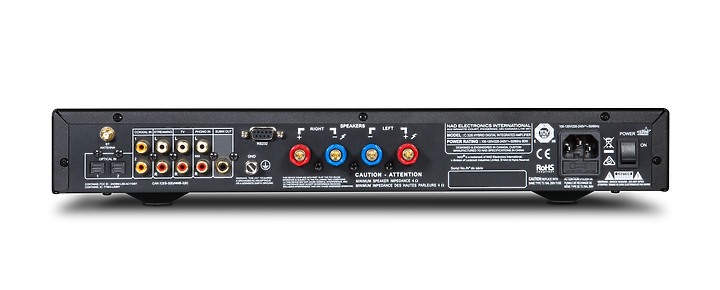

BTL AMP = 可橋接式擴大機
這個功能，要擴大機廠牌註明的型號有支援才可以
按照樓主貼圖是不行的

點我看大圖

請搜尋：2024年音響規格

zombie1

zombie1
個人積分：0分
文章編號：78208946

0分

樓主

2020-07-05 9:09

luxor_w wrote:
續如果是樓主圖中這組(恕刪)

如果是用 Marantz SM-80

純後級設定BTL 應該也是一樣的接法對吧?

謝謝你的解說喔

zombie1

zombie1
個人積分：0分
文章編號：78208954

0分

樓主

2020-07-05 9:10

ju5888 wrote:
BTL AMP = (恕刪)

我貼的圖是原廠的喔原廠有支援 BTL

zombie1

zombie1
個人積分：0分
文章編號：78208968

0分

樓主

2020-07-05 9:12

ju5888 wrote:
BTL AMP = (恕刪)

照片的AMP只是示意並非該款
謝謝提醒

hc59859

hc59859
個人積分：2985分
文章編號：78209906

2985分

9樓

2020-07-05 10:52

把你後級的背面照片貼出來.才正確
看說明圖不準.不敢亂說

宅男乙

宅男乙
個人積分：5728分
文章編號：78211997

5728分

10樓

2020-07-05 14:38

zombie1 wrote:
應該是說我理解這個(恕刪)

要看說明書

原本立體是共地, 變 BTL 給 mono 用那就只接 R &Ｌ訊號端子, 地端子不接

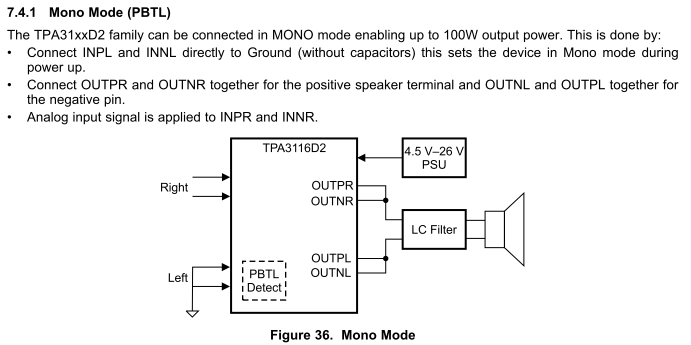

原本立體是兩組BTL, 變 PBTL 給 mono 用,
現代 Class D 的 IC 大多是 R+-端子接在一起為一端, L+-端子接在一起為另一端.

zombie1 wrote:
如果是用 Marantz SM-80
純後級設定BTL 應該也是一樣的接法對吧?

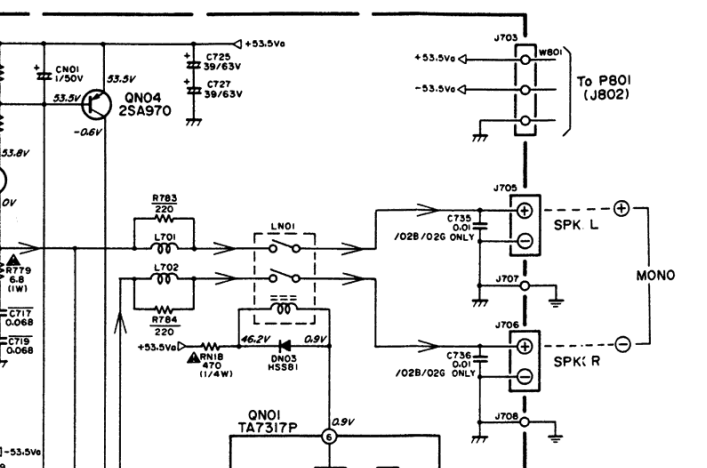

這種老電路, 應該是前者.
https://data2.manualslib.com/pdf5/101/10047/1004626-marantz/sm80.pdf?4fe9168a772d6a9eae029306bf100927&take=binary

果然....
