劇院系統與REW相關請益

長話短說
由於之前Mac筆電設定問題
所以試用REW就荒廢了一陣子
最近再回去看REW官網
意外發現官網連結上多了一個在Mac設定上的教學
後來發現竟然看懂且自己跟著設定上沒問題了
趁今天颱風天外面車少
找機會做了一下測試

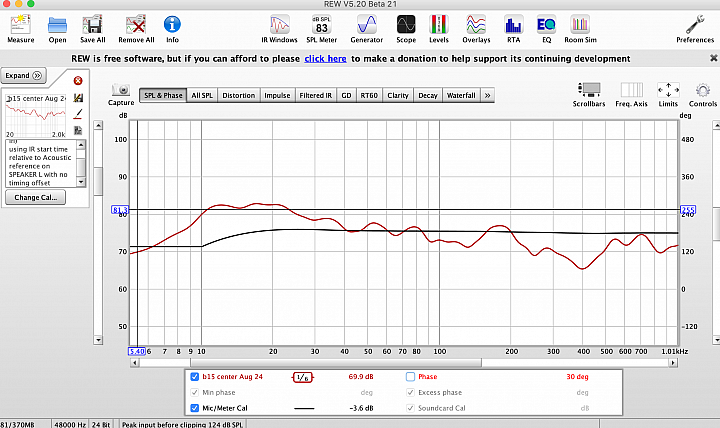

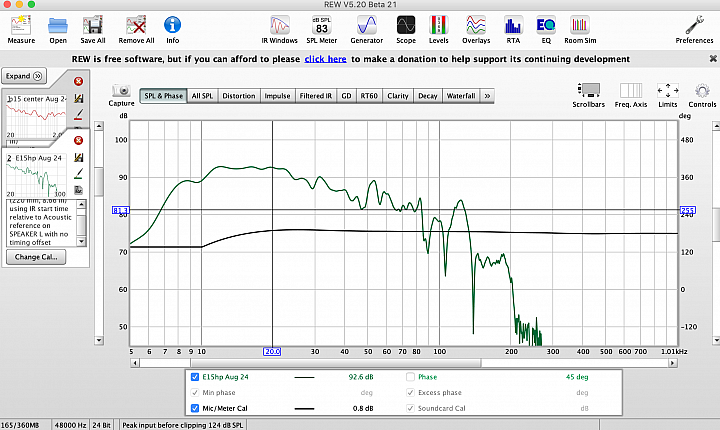

下面是小弟測量的圖
不過由於小弟才剛第一次做測量
還不懂相關細項設定
歡迎有興趣的同伴或前輩們前來討論指導
劇院系統與REW相關請益
劇院系統與REW相關請益
劇院系統與REW相關請益
劇院系統與REW相關請益

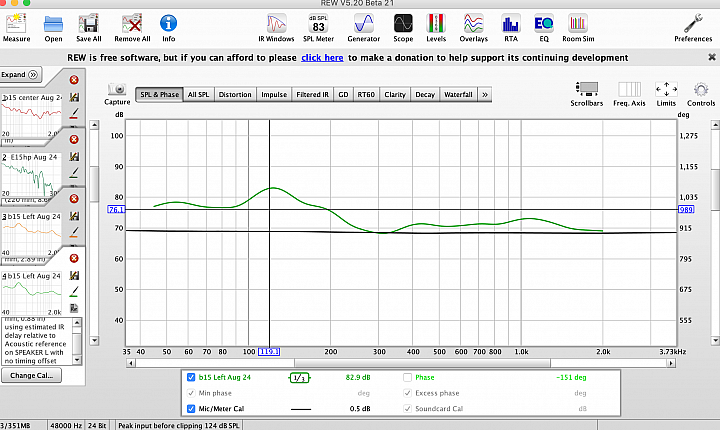

小弟共測量了原本是當環繞暫時拿來當主聲道的JBL B15,第三張圖應該是右聲道(存錯檔名了)
中置520c
超低音E15hp
請教接下來應該哪邊要再去設定調整重新測量?
還是要看哪一細項的圖呢?
2019-08-25 0:04 發佈
我前幾天也升級 REW 的版本. 這次我先完全移除舊版本, 再安裝最新版本. 順便連 ASIO 驅動程式也移除重裝了. 一跑 REW, 我嚇一跳, 因為 REW 也是抓不到 Umik-1. 後來再把手冊拿出來看... 原來是 ASIO 要重新設定:

樓主以前的 ASIO 也是沒設定好:



以下為設定正確的範例:

簡單講一下: 有錯誤請指正...

REW 設定好以後: 一般若沒特別去指定, 測頻響是全頻段 (0~20000Hz) 的. 頻道1是主左, 頻道2是主右, 頻道3是中置, 頻道4是重低音, 頻道5是左環繞, 頻道6是右環繞. 但因為有低頻管理的關係, 若環擴分頻點設80Hz, 則頻道 1~3 和 5~6 在80Hz以下都是重低音在發聲.

一般來說, 若劇院用途是聽音樂, 那頻響要測主聲道, 也就是頻道 1+2. 若劇院用途是看電影, 那頻響要測中置, 也就是頻道3.

奧德賽會把5聲道調整到78分貝, 所以這裡示範音量是108分貝 ( 78分貝 + 30分貝峰值 ) , 比一般認可的105分貝高3分貝. 此時, '擴大機的音量' 加上 'Level dBFS' 若是 -30dB, 那麼測量出來就是78分貝 ( 108 - 30 = 78 ). 這就是為何測試時, REW 裡 Level dBFS 預設是 -12dB, 那擴大機音量要開 -18dB.

可以試試看 '擴大機的音量' 開 0dB, 'Level dBFS ' 開 -30dB, 測出來也是 -30dB, 應該和上面的設定一樣大聲.

所以如果要測量比室內底噪 ( 假設是50分貝 ) 高40分貝, 那麼可以 '擴大機的音量' 開 -6 dB, 'Level dBFS ' 開 -12 dB. 合起來是 -18dB, 所以是 90分貝 ( 108 -18 = 90 )

測量頻響的設定:
Ref Output 我會設 "5: 顯示器音效輸出" ( 5: Display Audio Output 1.5 ).
Settings 的 Length 設 128k 和 256k 都可以. 我是設 256k

先測中置. Output 選 "3: 顯示器音效輸出" ( 3: Display Audio Output 1.3 ), 測 0~20000Hz ( Range Start Freq 設 0, End Freq 設 20,000 ).

一般看圖時, 若重點是頻響, 我會到直接到 ALL SPL. 這樣每次測完就可以和已測的區線比較. 看頻響簡單的通則, 小範圍 no smoothing. 大範圍 1/6 smoothing.

中置測試 78分貝, Limit dB 我會設成 Top = 105dB, Bottom = 45dB.

Left Hz = 20 ( 我是設5 ) 和 Right Hz = 20,000, Control 中 Smoothing 選 1/6 Smoothing ( 要點一下 Apply smoothing ): 這是看整體的頻率響應. 這裡如果選 No smoothing, 會很多梳型, 慘不忍睹.

Left Hz = 20 ( 我是設5 ) 和 Right Hz = 250 ( 300也可以 ), No Smoothing: 主要是看 50~120Hz 這個區間, 重低音和中置的銜接好不好.

再來是測重低音. Output 選 "4: 顯示器音效輸出" ( 4: Display Audio Output 1.4 ), 測 0~300Hz.

在 ALL SPL, 重低音音量應該是會比中置高 10分貝, 也就是 88分貝, Limit dB 設定 Top 和 Bottom 不變. 先只看重低音的頻響:

Left Hz = 20 ( 我是設5 ) 和 Right Hz = 250 ( 300也可以 ), No Smoothing: 看測得的頻率, 調整重低音的擺位/設定. 如果這裡可以極佳化, 那麼好的低頻銜接和整體頻率響應就很簡單.
看圖低頻有力....但開大聲會轟跟吵.....

買容易阿!.....發錢而已不難......調好它才是真功夫....

要印證看影片跟演唱會(兩聲道)交互撥......不會過量不吵不亂就有80分了.
樓主前三張圖的測試應該測 0~20000Hz. Limit 的上下左右範圍都設錯了.

第四張圖重低音測試看起來是正確的. 但 Limit 的上下左右範圍還是設錯了.

截圖可以用 Capture, 但 Include Legend 要勾. Capture 後檢視一下是否 Y 座標間隔為 5 分貝. 這樣比例尺才是正確的.

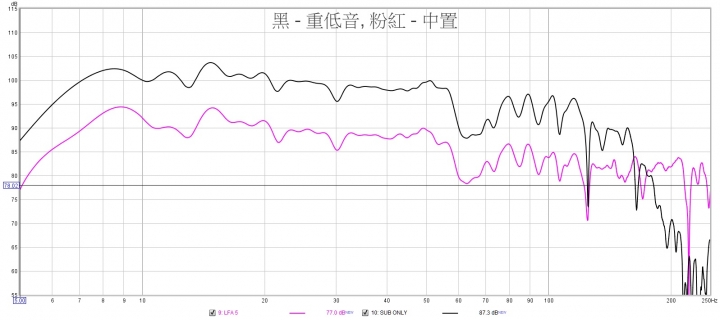

我家庭劇院中置和重低音的頻響. 因為低頻比較重口味, 我 limit 設 55dB ~ 115dB.

是的, 58 ~ 77Hz 這段有個谷, 但我只有一顆重低音, 要完全沒有谷很難...
Puff Daddy worte:
我前幾天也升級 REW...(恕刪)

謝謝Puff大回覆
聽您這樣一說
的確有可能小弟當時在windows系統上沒安裝設定好
當時搞不清楚用哪一版本
先後安裝了穩定版及Beta版
後來雖然設定上都照前輩們說的設定成功
但就是發不了聲
好在現在重新回頭看
發現REW網頁上mac設定教學比REW 101裡寫的清楚詳細了
小弟才有辦法開始用看看
Puff Daddy worte:
奧德賽會把5聲道調整到78分貝, 所以這裡示範音量是108分貝 ( 78分貝 + 30分貝峰值 ) , 比一般認可的105分貝高3分貝. 此時, '擴大機的音量' 加上 'Level dBFS' 若是 -30dB, 那麼測量出來就是78分貝 ( 108 - 30 = 78 ). 這就是為何測試時, REW 裡 Level dBFS 預設是 -12dB, 那擴大機音量要開 -18dB

原來如此
昨晚測量時小弟環擴音量是開-25db,
若是照Puff大所說
那麼昨晚測出來應該是71db,這樣說對嗎?

Puff Daddy worte:
先測中置. Output 選 "3: 顯示器音效輸出" ( 3: Display Audio Output 1.3 ), 測 0~20000Hz ( Range Start Freq 設 0, End Freq 設 20,000 ).

一般看圖時, 若重點是頻響, 我會到直接到 ALL SPL. 這樣每次測完就可以和已測的區線比較. 看頻響簡單的通則, 小範圍 no smoothing. 大範圍 1/6 smoothing.

中置測試 78分貝, Limit dB 我會設成 Top = 105dB, Bottom = 45dB.

Left Hz = 20 ( 我是設5 ) 和 Right Hz = 20,000, Control 中 Smoothing 選 1/6 Smoothing ( 要點一下 Apply smoothing ): 這是看整體的頻率響應. 這裡如果選 No smoothing, 會很多梳型, 慘不忍睹.

Left Hz = 20 ( 我是設5 ) 和 Right Hz = 250 ( 300也可以 ), No Smoothing: 主要是看 50~120Hz 這個區間, 重低音和中置的銜接好不好.

再來是測重低音. Output 選 "4: 顯示器音效輸出" ( 4: Display Audio Output 1.4 ), 測 0~300Hz.

在 ALL SPL, 重低音音量應該是會比中置高 10分貝, 也就是 88分貝, Limit dB 設定 Top 和 Bottom 不變. 先只看重低音的頻響:

Left Hz = 20 ( 我是設5 ) 和 Right Hz = 250 ( 300也可以 ), No Smoothing: 看測得的頻率, 調整重低音的擺位/設定. 如果這裡可以極佳化, 那麼好的低頻銜接和整體頻率響應就很簡單.

好,這部分小弟找時間重新設定測量看看
謝謝Puff大指導
upsir worte:
看圖低頻有力....但開大聲會轟跟吵.....

買容易阿!.....發錢而已不難......調好它才是真功夫....

要印證看影片跟演唱會(兩聲道)交互撥......不會過量不吵不亂就有80分了.

哈哈,U大
對小弟來說
要買也不是挺容易的
不過調整真的要學習就是
Puff Daddy worte:
樓主前三張圖的測試應該測 0~20000Hz. Limit 的上下左右範圍都設錯了.

第四張圖重低音測試看起來是正確的. 但 Limit 的上下左右範圍還是設錯了.

截圖可以用 Capture, 但 Include Legend 要勾. Capture 後檢視一下是否 Y 座標間隔為 5 分貝. 這樣比例尺才是正確的.

好,小弟這地方在注意一下
這邊有個小疑問
是否要測到300Hz呢?
小弟的超低音好像沒有延伸到300Hz
這樣做測試的話會損及超低音嗎?

Puff Daddy worte:
58 ~ 77Hz 這段有個谷, 但我只有一顆重低音, 要完全沒有谷很難...

這樣子的話,小弟的頻響到時測出來一定會比Puff大的更慘...
